0045 - SYSTÈME AC - EAU

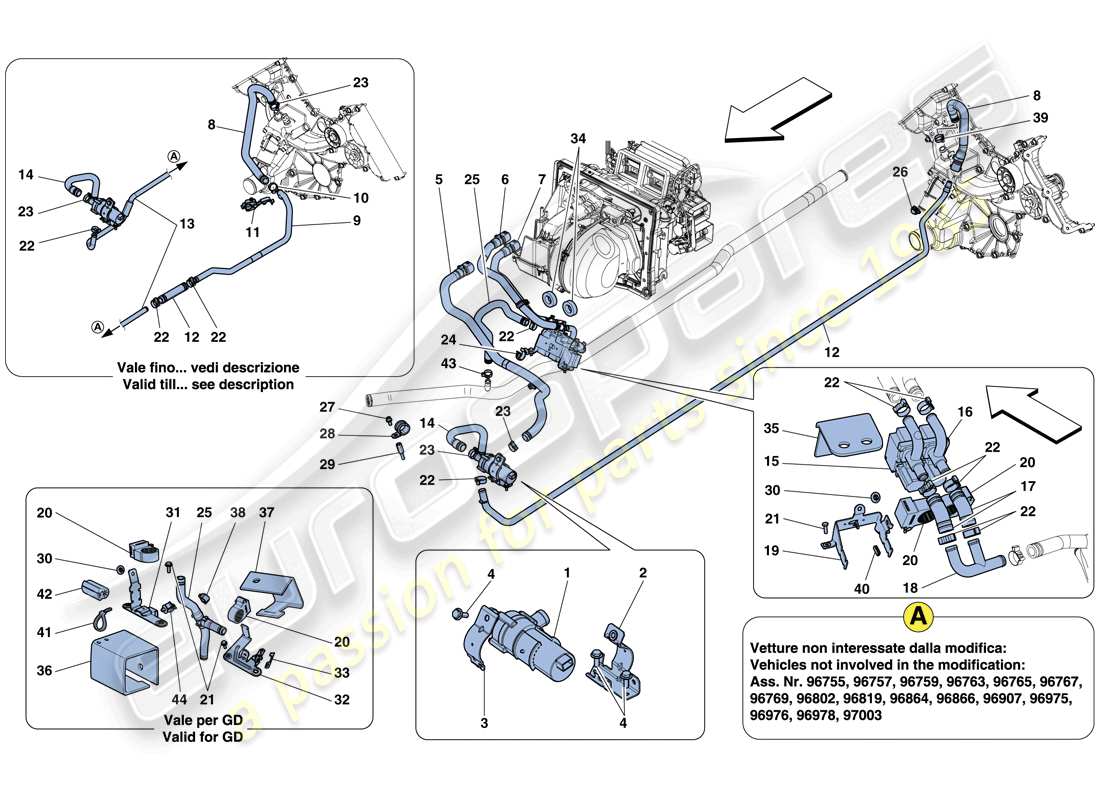

Ferrari 458 Italia (RHD) AC SYSTEM - WATER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 65460300
POMPE DE RECIRCULATION D'EAU
depuis £143,39
depuis £143,39
Cette pièce remplace le numéro de pièce 70000900 - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 82328900
support
depuis £12,45
depuis £12,45
# 003
MPN: 82329400
SUPPORT COURBE
depuis £12,26
depuis £12,26
# 004
MPN: 11625624
VIS
-M6 X 14-
depuis £0,47
depuis £0,47
# 005
MPN: 82302800
TUYAU DE CONNECTEUR
-Pas pour GD-
depuis £55,50
depuis £55,50
# 005
MPN: 82887100
TUYAU DE CONNECTEUR
-Applicable pour GD-
depuis £60,13
depuis £60,13
# 006
MPN: 82761900
TUYAU DE CONNECTEUR DE VANNE RH TGK
-Pas pour GD-
depuis £65,60
depuis £65,60
# 006
MPN: 82887200
TUYAU DE CONNECTEUR DE VANNE RH TGK
-Applicable pour GD-
depuis £103,81
depuis £103,81
# 007
MPN: 82302700
TUYAU DE CONNECTEUR DE SOUPAPE LH TGK
-Pas pour GD-
depuis £39,52
depuis £39,52
# 007
MPN: 82887300
TUYAU DE CONNECTEUR DE SOUPAPE LH TGK
-Applicable pour GD-
depuis £57,10
depuis £57,10
# 008
MPN: 82731600
tuyau
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £79,89
depuis £79,89
# 008
MPN: 82731600
tuyau
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £79,89
depuis £79,89
# 008
MPN: 82890500
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. N° 90802- -Applicable jusqu'à épuisement-
depuis £283,77
depuis £283,77
# 008
MPN: 82890500
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. N° 91119- -Applicable jusqu'à épuisement-
depuis £283,77
depuis £283,77
# 008
MPN: 82890500
TUYAU EN CAOUTCHOUC
-Dès le début de la production- -Applicable jusqu'à épuisement-
depuis £283,77
depuis £283,77
# 008
MPN: 86091700
TUYAU EN CAOUTCHOUC
-Applicable après épuisement de 82890500-
depuis £179,31
depuis £179,31
Cette pièce remplace la pièce numéro 82890500 que nous avons en stock
# 009
MPN: 82535400
TUYAU RIGIDE
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £122,68
depuis £122,68
# 009
MPN: 82535400
TUYAU RIGIDE
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £122,68
depuis £122,68
# 010
MPN: 10860270
COLLIER
-Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 010
MPN: 10860270
COLLIER
-Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 010
MPN: 262109
COLLIER
-Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- - Applicable après épuisement de 10860270-
depuis £0,67
depuis £0,67
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 262109
COLLIER
-Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- - Applicable après épuisement de 10860270-
depuis £0,67
depuis £0,67
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 82396800
AGRAFE
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £0,65
depuis £0,65
# 011
MPN: 82396800
AGRAFE
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £0,65
depuis £0,65
# 012
MPN: 82731700
TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £33,96
depuis £33,96
# 012
MPN: 82731700
TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £33,96
depuis £33,96
# 012
MPN: 82890600
TUYAU SOUS-CAISSE AC
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £55,50
depuis £55,50
# 012
MPN: 82890600
TUYAU SOUS-CAISSE AC
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £55,50
depuis £55,50
# 012
MPN: 82890600
TUYAU SOUS-CAISSE AC
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £55,50
depuis £55,50
# 013
MPN: 249018
CONDUITE D'EAU
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £77,36
depuis £77,36
# 013
MPN: 249018
CONDUITE D'EAU
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £77,36
depuis £77,36
# 014
MPN: 82303000
TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £16,98
depuis £16,98
# 014
MPN: 82303000
TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £16,98
depuis £16,98
# 014
MPN: 82887000
TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £15,26
depuis £15,26
# 014
MPN: 82887000
TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £15,26
depuis £15,26
# 014
MPN: 82887000
TUYAU DE CONNECTEUR
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £15,26
depuis £15,26
# 015
MPN: 67444900
VALVE TGK DU BANC DE CYLINDRES GAUCHE
depuis £72,67
depuis £72,67
# 016
MPN: 67635900
VANNE TGK DU BANC DE CYLINDRES DROIT
depuis £72,67
depuis £72,67
# 017
MPN: 291116
TUYAU DE CONNECTEUR
-Pour les véhicules jusqu'au Ass.ly No. 119184 commander également le tuyau rigide 290953 réf.18 et le raccord de tuyau 291115 réf.25- -Pas pour GD-
depuis £20,75
depuis £20,75
# 017
MPN: 82302900
TUYAU DE CONNECTEUR
-Pas pour GD- -N'est plus fourni- -Remplacé par 291116-
depuis £43,86
depuis £43,86
# 018
MPN: 247947
TUYAU RIGIDE DE SORTIE DE VANNE TGK
-Pas pour GD- -N'est plus fourni- -Remplacé par 290953-
depuis £22,67
depuis £22,67
# 018
MPN: 290953
TUYAU RIGIDE DE SORTIE DE VANNE TGK
-Pour les véhicules jusqu'au Ass.ly No. 119184 commander également le tuyau de raccord de durite 291116 réf.17 et le raccord de durite 291115 réf.25- -Pas pour GD-
depuis £3,19
depuis £3,19
# 019
MPN: 82328500
SUPPORT DE MONTAGE DU BLOC DE VANNES TGK
-Pas pour GD-
depuis £16,03
depuis £16,03
# 020
MPN: 174623
PRISE
depuis £3,89
depuis £3,89
# 021
MPN: 11625624
VIS
-M6 X 14-
depuis £0,47
depuis £0,47
# 021
MPN: 11625824
VIS
-M6 X 18- -Pas pour GD-
depuis £0,53
depuis £0,53
# 021
MPN: 11625824
VIS
-M6 X 18- -Applicable pour GD-
depuis £0,53
depuis £0,53
# 022
MPN: 10860270
COLLIER
-Applicable après épuisement de 13126770- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 022
MPN: 13126770
COLLIER
-Applicable jusqu'à épuisement-
depuis £0,62
depuis £0,62
# 022
MPN: 262109
COLLIER
-Applicable après épuisement de 10860270-
depuis £0,61
depuis £0,61
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 10860370
COLLIER
-Applicable après épuisement de 13127770- -Applicable jusqu'à épuisement-
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 13127770
# 023
MPN: 13127770
COLLIER
-Applicable jusqu'à épuisement-
depuis £0,73
depuis £0,73
# 023
MPN: 262111
COLLIER
-Applicable après épuisement de 10860370-
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 13127770
# 024
MPN: 270085
AGRAFE
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 82328600
# 024
MPN: 82328600
AGRAFE
-N'est plus fourni- -Remplacé par 270085-
Remplacement
Remplacement
# 025
MPN: 291115
TUYAU DE CONNECTEUR
-Pour les véhicules de Ass.ly No. 90802 à Ass.ly No. 119184 commander également le tuyau rigide 290953 réf.18 et le raccord de tuyau 291116 réf.17- -Applicable pour EU GS-
depuis £26,06
depuis £26,06
# 025
MPN: 291115
TUYAU DE CONNECTEUR
-Pour les véhicules de l'Ass.ly n° 91119 à l'Ass.ly n° 119184 commander également le tuyau rigide 290953 réf.18 et le raccord de durite 291116 réf.17- -Applicable pour GOLFO-
depuis £26,06
depuis £26,06
# 025
MPN: 291115
TUYAU DE CONNECTEUR
-Pour les véhicules jusqu'au Ass.ly No. 119184 commander également le tuyau rigide 290953 réf.18 et le raccord de tuyau 291116 réf.17- -Pas pour EU GS, GOLFO, GD-
depuis £26,06
depuis £26,06
# 025
MPN: 82303100
TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £20,17
depuis £20,17
# 025
MPN: 82303100
TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £20,17
depuis £20,17
# 025
MPN: 82887400
TUYAU DE CONNECTEUR
-Applicable pour GD-
depuis £36,75
depuis £36,75
# 025
MPN: 82944600
TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable à partir d'Ass. N° 90802- -N'est plus fourni- -Remplacé par 291115-
depuis £37,04
depuis £37,04
# 025
MPN: 82944600
TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable à partir d'Ass. N° 91119- -N'est plus fourni- -Remplacé par 291115-
depuis £37,04
depuis £37,04
# 025
MPN: 82944600
TUYAU DE CONNECTEUR
-Depuis le début de la production- -Pas pour EU GS, GOLFO, GD- -N'est plus fourni- -Remplacé par 291115-
depuis £37,04
depuis £37,04
# 026
MPN: 263232
AGRAFE
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £0,86
depuis £0,86
# 026
MPN: 263232
AGRAFE
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £0,86
depuis £0,86
# 026
MPN: 263232
AGRAFE
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £0,86
depuis £0,86
# 027
MPN: 231616
VIS
-M6 X 14- -Applicable pour EU GS- -Applicable à partir d'Ass. N ° 3}
depuis £0,54
depuis £0,54
# 027
MPN: 231616
VIS
-M6 X 14- -Applicable pour GOLFO- -Applicable à partir d'Ass. N ° 3}
depuis £0,54
depuis £0,54
# 027
MPN: 231616
VIS
-M6 X 14- - Depuis le début de la production - - Pas pour EU GS, GOLFO -
depuis £0,54
depuis £0,54
# 028
MPN: 10441890
SUPPORT AVEC GAINE
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £0,53
depuis £0,53
# 028
MPN: 10441890
SUPPORT AVEC GAINE
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £0,53
depuis £0,53
# 028
MPN: 10441890
SUPPORT AVEC GAINE
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £0,53
depuis £0,53
# 029
MPN: 178772
GOUJON D'ESPACEMENT
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £5,94
depuis £5,94
# 029
MPN: 178772
GOUJON D'ESPACEMENT
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £5,94
depuis £5,94
# 029
MPN: 178772
GOUJON D'ESPACEMENT
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £5,94
depuis £5,94
# 030
MPN: 175871
AGRAFE
depuis £0,47
depuis £0,47
# 031
MPN: 83413300
SUPPORT DE MONTAGE DE VANNE RH TGK
-Applicable pour GD-
depuis £11,56
depuis £11,56
# 032
MPN: 83446400
SUPPORT DE MONTAGE DE SOUPAPE GAUCHE TGK
-Applicable pour GD- -Applicable jusqu'à Ass. Non : 96749-
depuis £21,02
depuis £21,02
# 032
MPN: 84058400
SUPPORT DE MONTAGE DE SOUPAPE GAUCHE TGK
-Voir note A pour Ass. Nombres de véhicules non concernés par la modification- -Applicable pour GD- -Applicable à partir d'Ass. Non : 96750-
depuis £39,78
depuis £39,78
# 033
MPN: 162606
AGRAFE
-Applicable pour GD-
depuis £0,43
depuis £0,43
# 034
MPN: 83444200
ANNEAU DE DÉFLECTEUR
depuis £2,35
depuis £2,35
# 035
MPN: 83560800
GARDE
depuis £5,47
depuis £5,47
# 036
MPN: 83689500
PROTECTION EN CAOUTCHOUC DE TUYAU D'EAU
-Applicable pour GD-
depuis £10,37
depuis £10,37
# 037
MPN: 83689600
PROTECTION EN CAOUTCHOUC DE TUYAU D'EAU
-Applicable pour GD-
depuis £5,08
depuis £5,08
# 038
MPN: 231214
AGRAFE
-Applicable pour GD-
depuis £0,86
depuis £0,86
# 039
MPN: 10441890
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 040
MPN: 255515
JOINT ZAGATO
depuis £1,25
depuis £1,25
Cette pièce remplace la pièce numéro 84069800 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 85180600
JOINT ZAGATO
-N'est plus fourni- -Remplacé par 255515-
depuis £0,91
depuis £0,91
# 041
MPN: 206739
ATTACHE DE CÂBLE
-Applicable pour GD-
depuis £3,90
depuis £3,90
Cette pièce remplace le numéro de pièce 243232
# 042
MPN: 262737
RETENUE EN CAOUTCHOUC
-Applicable pour GD-
depuis £3,94
depuis £3,94
# 043
MPN: 10860270
COLLIER
-Pas pour GD- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 043
MPN: 262109
COLLIER
-Pas pour GD- -Applicable après épuisement de 10860270-
depuis £0,67
depuis £0,67
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 292980
COLLIER
-Applicable pour GD-
depuis £0,97
depuis £0,97
# 044
MPN: 241708
AGRAFE
-Applicable pour GD-
depuis £1,43
depuis £1,43
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) SYSTÈME AC - FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 458 ITALIA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 458 ITALIA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 458 ITALIA (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
