0105 - SOUS-TRAVAIL PLAT ET TOILETTES

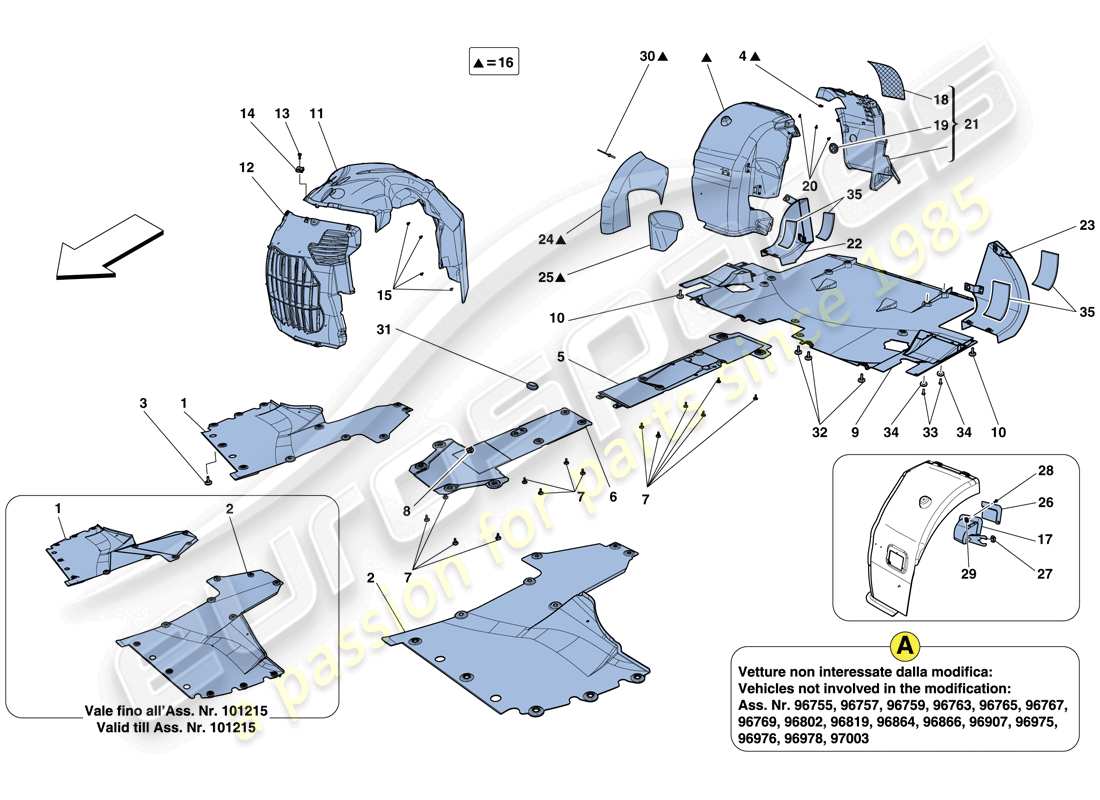

Ferrari 458 Italia (RHD) FLAT UNDERTRAY AND WHEELHOUSES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 81722200
BOUCLIER DE SOUS-CAISSE AVANT DROIT
-N'est plus fourni- -Remplacé par 83004600-
depuis £151,00
depuis £151,00
Cette pièce remplace le numéro de pièce 83004600
# 001
MPN: 81722200
BOUCLIER DE SOUS-CAISSE AVANT DROIT
-Applicable jusqu'au Cul. Non : 101215-
depuis £151,00
depuis £151,00
Cette pièce remplace le numéro de pièce 83004600
# 001
MPN: 83004600
BOUCLIER DE SOUS-CAISSE AVANT DROIT
-N'est plus fourni- -Remplacé par 81722200-
Remplacement
Remplacement
# 001
MPN: 84407500
BOUCLIER DE SOUS-CAISSE AVANT DROIT
-Applicable à partir du Ass. Non : 101216-
depuis £122,68
depuis £122,68
# 002
MPN: 81722300
BOUCLIER DE SOUS-CAISSE AVANT GAUCHE
-N'est plus fourni- -Remplacé par 83004700-
depuis £151,00
depuis £151,00
Cette pièce remplace le numéro de pièce 83004700
# 002
MPN: 81722300
BOUCLIER DE SOUS-CAISSE AVANT GAUCHE
-Applicable jusqu'au Cul. N° 101215- - Applicable après épuisement de 83004700-
depuis £151,00
depuis £151,00
Cette pièce remplace le numéro de pièce 83004700
# 002
MPN: 83004700
BOUCLIER DE SOUS-CAISSE AVANT GAUCHE
-N'est plus fourni- -Remplacé par 81722300-
Remplacement
Remplacement
# 002
MPN: 84407600
BOUCLIER DE SOUS-CAISSE AVANT GAUCHE
-Applicable à partir du Ass. Non : 101216-
depuis £122,68
depuis £122,68
# 003
MPN: 67578600
VIS
-M6 X 20- -N'est plus fourni- -Remplacé par 81290900-
depuis £1,66
depuis £1,66
# 003
MPN: 80874700
VIS
-M6 X 22- -N'est plus fourni- -Remplacé par 81290900-
Remplacement
Remplacement
# 003
MPN: 81290900
VIS
-M6 X 20-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 67578600
# 004
MPN: 14189071
SUPPORT POUR VIS
depuis £0,51
depuis £0,51
# 005
MPN: 81507500
BOUCLIER CENTRAL DE SOUS-CAISSE
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £100,91
depuis £100,91
# 005
MPN: 81507500
BOUCLIER CENTRAL DE SOUS-CAISSE
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £100,91
depuis £100,91
# 005
MPN: 82884900
BOUCLIER CENTRAL DE SOUS-CAISSE
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £103,81
depuis £103,81
# 005
MPN: 82884900
BOUCLIER CENTRAL DE SOUS-CAISSE
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £103,81
depuis £103,81
# 005
MPN: 82884900
BOUCLIER CENTRAL DE SOUS-CAISSE
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £103,81
depuis £103,81
# 006
MPN: 82351600
BOUCLIER CENTRAL DE SOUS-CAISSE, PARTIE AVANT
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £100,91
depuis £100,91
# 006
MPN: 82351600
BOUCLIER CENTRAL DE SOUS-CAISSE, PARTIE AVANT
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £100,91
depuis £100,91
# 006
MPN: 82955800
BOUCLIER CENTRAL DE SOUS-CAISSE, PARTIE AVANT
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £67,47
depuis £67,47
# 006
MPN: 82955800
BOUCLIER CENTRAL DE SOUS-CAISSE, PARTIE AVANT
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £67,47
depuis £67,47
# 006
MPN: 82955800
BOUCLIER CENTRAL DE SOUS-CAISSE, PARTIE AVANT
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £67,47
depuis £67,47
# 007
MPN: 65933500
VIS
-M6 X 15- -Applicable pour EU GS- -Applicable à partir d'Ass. N° 90802- -N'est plus fourni- -Remplacé par 81290900-
depuis £1,01
depuis £1,01
# 007
MPN: 65933500
VIS
-M6 X 15- -Applicable pour GOLFO- -Applicable à partir d'Ass. N° 91119- -N'est plus fourni- -Remplacé par 81290900-
depuis £1,01
depuis £1,01
# 007
MPN: 65933500
VIS
-M6 X 15- -Depuis le début de la production- -Pas pour EU GS, GOLFO- -N'est plus fourni- -Remplacé par 81290900-
depuis £1,01
depuis £1,01
# 007
MPN: 80874700
VIS
-M6 X 22- -Applicable pour EU GS- -N'est plus fourni- -Remplacé par 83442900-
Remplacement
Remplacement
# 007
MPN: 80874700
VIS
-M6 X 22- -Applicable pour GOLFO- -N'est plus fourni- -Remplacé par 83442900-
Remplacement
Remplacement
# 007
MPN: 81290900
VIS
-M6 X 20-
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 67578600
# 007
MPN: 83442900
VIS
-M6 X 22- -Applicable pour EU GS- -Applicable jusqu'à Ass. N ° 3}
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 80874700
# 007
MPN: 83442900
VIS
-M6 X 22- -Applicable pour GOLFO- -Applicable jusqu'à Ass. N ° 3}
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 80874700
# 008
MPN: 14369271
support
depuis £0,53
depuis £0,53
# 009
MPN: 81364600
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -N'est plus fourni- -Remplacé par 84200000-
Remplacement
Remplacement
# 009
MPN: 81364600
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -N'est plus fourni- -Remplacé par 84200000-
Remplacement
Remplacement
# 009
MPN: 82885200
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Applicable pour EU GS- -Applicable à partir d'Ass. N° 90802 jusqu'à Ass. Non. 96749-
depuis £1 537,41
depuis £1 537,41
# 009
MPN: 82885200
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Applicable pour GOLFO- -Applicable à partir d'Ass. N° 91119 jusqu'à Ass. Non. 96749-
depuis £1 537,41
depuis £1 537,41
# 009
MPN: 82885200
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Depuis le début de la production- -Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. Non : 96749-
depuis £1 537,41
depuis £1 537,41
# 009
MPN: 83916400
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 96750- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 009
MPN: 84200000
BOUCLIER DE SOUS-CAISSE ARRIÈRE
-Applicable après épuisement de 83916400-
depuis £118,92
depuis £118,92
Cette pièce remplace le numéro de pièce 81364600 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 80874700
VIS
-M6 X 22- -N'est plus fourni- -Remplacé par 83442900-
Remplacement
Remplacement
# 010
MPN: 83442900
VIS
-M6 X 22-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 80874700
# 011
MPN: 81366200
PASSAGE DE ROUE AVANT DROIT
-Applicable jusqu'au Cul. N° 96864- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 011
MPN: 81366300
PASSAGE DE ROUE AVANT GAUCHE
-Applicable jusqu'au Cul. N° 96864- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 011
MPN: 82911500
PASSAGE DE ROUE AVANT DROIT
-Commandez également 82911600- -Applicable à partir du Ass. Non. 96865- -Applicable après épuisement de 81366200-
depuis £252,64
depuis £252,64
Cette pièce remplace le numéro de pièce 81366200
# 011
MPN: 82911600
PASSAGE DE ROUE AVANT GAUCHE
-Commandez également 82911500- -Applicable à partir du Ass. Non. 96865- -Applicable après épuisement de 81366300-
depuis £252,64
depuis £252,64
Cette pièce remplace le numéro de pièce 81366300
# 012
MPN: 81535600
GARDE-GRAVIER DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 012
MPN: 81535800
GARDE-GRAVIER LH
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 012
MPN: 85493500
GARDE-GRAVIER DROIT
-Commandez également 85493600- -Applicable après épuisement de 81535600-
depuis £217,37
depuis £217,37
Cette pièce remplace le numéro de pièce 81535600
# 012
MPN: 85493600
GARDE-GRAVIER LH
-Commandez également 85493500- -Applicable après épuisement de 81535800-
depuis £201,83
depuis £201,83
Cette pièce remplace le numéro de pièce 81535800
# 013
MPN: 65933500
VIS
-M6 X 15-
depuis £1,03
depuis £1,03
# 014
MPN: 14369271
support
depuis £0,52
depuis £0,52
# 015
MPN: 65933500
VIS
-M6 X 15-
depuis £0,98
depuis £0,98
# 016
MPN: 82471300
COMPL. TIMONERIE DROITE
-N'est plus fourni- -Remplacé par 83779500-
Remplacement
Remplacement
# 016
MPN: 82471500
COMPL. TIMONERIE GAUCHE
-N'est plus fourni- -Remplacé par 83779600-
Remplacement
Remplacement
# 016
MPN: 83779500
COMPL. TIMONERIE DROITE
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 82471300
# 016
MPN: 83779600
COMPL. TIMONERIE GAUCHE
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 82471500
# 016
MPN: 84025700
COMPL. TIMONERIE DROITE
-Commandez également 84025800- -Applicable à partir du Ass. Non. 100759- -Applicable après épuisement de 83779500-
depuis £418,16
depuis £418,16
Cette pièce remplace le numéro de pièce 83779500
# 016
MPN: 84025800
COMPL. TIMONERIE GAUCHE
-Commandez également 84025700- -Applicable à partir du Ass. Non. 100759- -Applicable après épuisement de 83779600-
depuis £418,16
depuis £418,16
Cette pièce remplace le numéro de pièce 83779600
# 017
MPN: 82920600
SORTIE D'ÉVACUATION DE VAPEUR
-Sur pare-gravier arrière gauche- -N'est plus fourni- -Remplacé par 83780000-
Remplacement
Remplacement
# 017
MPN: 83780000
SORTIE D'ÉVENT
-Sur pare-graviers arrière gauche- -Applicable pour filtre vapeur 260616 Tab. 12 réf. 34- -Applicable jusqu'au Ass. N°99723- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 82920600
# 017
MPN: 83862100
SORTIE D'ÉVENT
-Sur pare-graviers arrière gauche- -Applicable pour filtre vapeur 273201 Tab. 12 réf. 34- -Applicable à partir du Ass. Non. 99724- -Applicable après épuisement de 83780000-
depuis £42,04
depuis £42,04
Cette pièce remplace le numéro de pièce 83780000
# 018
MPN: 82441500
GRILLE DE PROTECTION DE GRAVIER ARRIÈRE DROITE
-Applicable jusqu'à épuisement-
depuis £156,80
depuis £156,80
# 018
MPN: 82441600
GRILLE DE PROTECTION DE GRAVIER ARRIÈRE GAUCHE
-Applicable jusqu'à épuisement-
depuis £156,80
depuis £156,80
# 018
MPN: 83561600
GRILLE DE GARDE-GRAVE ARRIÈRE
-Applicable après épuisement de 82441500 et 82441600-
depuis £77,52
depuis £77,52
# 019
MPN: 81535200
ŒILLET AVEC MEMBRANE
depuis £16,02
depuis £16,02
# 020
MPN: 13287724
VIS
-M5 X 10-
depuis £0,50
depuis £0,50
# 020
MPN: 13290024
VIS
-M6 X 14-
depuis £0,49
depuis £0,49
# 020
MPN: 65933500
VIS
-M6 X 15-
depuis £0,98
depuis £0,98
# 021
MPN: 82471600
PARE-GRAVE ARRIÈRE DROIT
-Commandez également 82471700-
depuis £165,52
depuis £165,52
Cette pièce remplace le numéro de pièce 81727900
# 021
MPN: 82471700
PROTECTION DE GRAVIER ARRIÈRE GAUCHE
-Commandez également 82471600-
depuis £91,04
depuis £91,04
Cette pièce remplace le numéro de pièce 81727800 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 81521400
CONDUIT DROIT
-N'est plus fourni- -Remplacé par 81763000-
Remplacement
Remplacement
# 022
MPN: 81763000
CONDUIT DROIT
depuis £134,55
depuis £134,55
Cette pièce remplace le numéro de pièce 81521400
# 023
MPN: 81521500
CONDUIT GAUCHE
-N'est plus fourni- -Remplacé par 81763100-
Remplacement
Remplacement
# 023
MPN: 81763100
CONDUIT GAUCHE
depuis £134,55
depuis £134,55
Cette pièce remplace le numéro de pièce 81521500
# 024
MPN: 83003900
BOUCLIER THERMIQUE SUPÉRIEUR GAUCHE
-N'est plus fourni- -Remplacé par 83779200-
Remplacement
Remplacement
# 024
MPN: 83004200
BOUCLIER THERMIQUE SUPÉRIEUR DROIT
-N'est plus fourni- -Remplacé par 83779000-
Remplacement
Remplacement
# 024
MPN: 83779000
BOUCLIER THERMIQUE SUPÉRIEUR DROIT
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 83004200
# 024
MPN: 83779200
BOUCLIER THERMIQUE SUPÉRIEUR GAUCHE
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 83003900
# 024
MPN: 84026000
BOUCLIER THERMIQUE SUPÉRIEUR DROIT
-Applicable à partir du Cul. N° 100759- - Applicable après épuisement de 83779000-
depuis £49,61
depuis £49,61
Cette pièce remplace le numéro de pièce 83779000
# 024
MPN: 84026300
BOUCLIER THERMIQUE SUPÉRIEUR GAUCHE
-Applicable à partir du Cul. N° 100759- - Applicable après épuisement de 83779200-
depuis £49,61
depuis £49,61
Cette pièce remplace le numéro de pièce 83779200
# 025
MPN: 83004000
BOUCLIER THERMIQUE INFÉRIEUR GAUCHE
-N'est plus fourni- -Remplacé par 83779300-
Remplacement
Remplacement
# 025
MPN: 83004100
BOUCLIER THERMIQUE INFÉRIEUR DROIT
-N'est plus fourni- -Remplacé par 83779100-
Remplacement
Remplacement
# 025
MPN: 83779100
BOUCLIER THERMIQUE INFÉRIEUR DROIT
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 83004100
# 025
MPN: 83779300
BOUCLIER THERMIQUE INFÉRIEUR GAUCHE
-Applicable jusqu'au Cul. N° 100758- -Applicable jusqu'à épuisement-
depuis £71,47
depuis £71,47
Cette pièce remplace le numéro de pièce 83004000
# 025
MPN: 84026100
BOUCLIER THERMIQUE INFÉRIEUR DROIT
-Applicable à partir du Cul. N° 100759- - Applicable après épuisement de 83779100-
depuis £47,93
depuis £47,93
Cette pièce remplace le numéro de pièce 83779100
# 025
MPN: 84026400
BOUCLIER THERMIQUE INFÉRIEUR GAUCHE
-Applicable à partir du Cul. N° 100759- - Applicable après épuisement de 83779300-
depuis £47,93
depuis £47,93
# 026
MPN: 83003800
COUVERCLE DE TRAPPE DE SOL
depuis £68,11
depuis £68,11
# 027
MPN: 13000290
AGRAFE
-N'est plus fourni- -Remplacé par 13430770-
depuis £0,59
depuis £0,59
# 027
MPN: 13430770
COLLIER
-N'est plus fourni-
depuis £0,54
depuis £0,54
# 028
MPN: 169814
VIS
depuis £0,77
depuis £0,77
Cette pièce remplace le numéro de pièce 13288119 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 68176300
VIS
-N'est plus fourni- -Remplacé par 169814-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 81911200
# 029
MPN: 14370874
AGRAFE
-N'est plus fourni-
depuis £0,47
depuis £0,47
# 030
MPN: 14296196
RIVET
depuis £0,47
depuis £0,47
# 030
MPN: 14641191
RIVET
-N'est plus fourni- -Remplacé par 14296196-
depuis £0,47
depuis £0,47
# 031
MPN: 82159500
BOUCHON POUR FENTE
depuis £1,77
depuis £1,77
# 032
MPN: 81290900
VIS
-M6 X 20-
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 67578600
# 033
MPN: 10902824
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
# 034
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 142798
CALE EN CAOUTCHOUC
depuis £0,83
depuis £0,83
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 458 ITALIA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 458 ITALIA (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 458 ITALIA (RHD) SYSTÈME AC - EAU SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) SYSTÈME AC - FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
