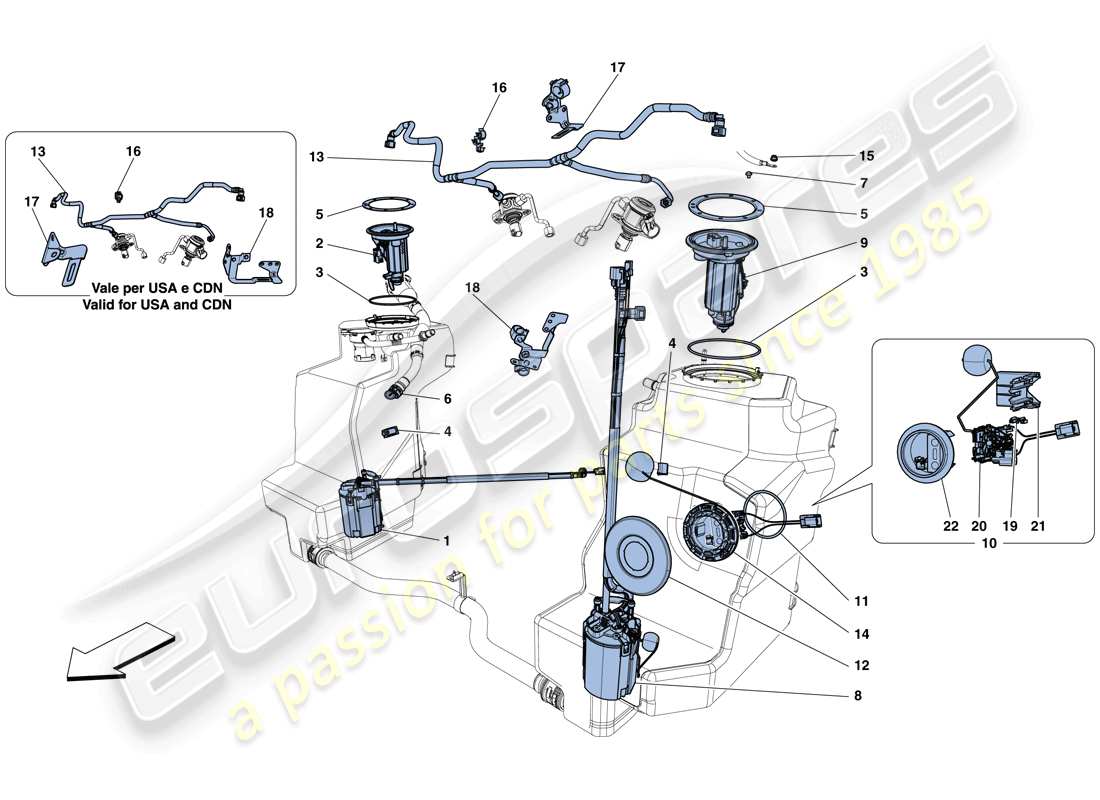

0009 - POMPES ET TUYAUX DU SYSTÈME DE CARBURANT
Ferrari 458 Spider (Europe) FUEL SYSTEM PUMPS AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 254312
POMPE À ESSENCE DROITE
-Pas pour HELE-
depuis £702,26
depuis £702,26
# 001
MPN: 272086
POMPE À ESSENCE DROITE
-Applicable pour HELE-
depuis £576,11
depuis £576,11
Cette pièce remplace le numéro de pièce 270128 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 253600
FILTRE DE POMPE À ESSENCE DROIT
-Applicable jusqu'au Cul. N° 103320- -Applicable jusqu'à épuisement-
depuis £212,95
depuis £212,95
# 002
MPN: 282784
FILTRE DE POMPE À ESSENCE DROIT
-Applicable à partir du Cul. N° 103321- - Applicable après épuisement de 253600-
depuis £212,95
depuis £212,95
Cette pièce remplace le numéro de pièce 253600 - et 7 plus. Cliquez pour voir les détails
# 003
MPN: 239412
JOINT TORIQUE
depuis £6,34
depuis £6,34
# 004
MPN: 254078
AGRAFE
depuis £1,03
depuis £1,03
# 005
MPN: 275998
ANNEAU DE FIXATION
depuis £23,87
depuis £23,87
# 006
MPN: 237407
VALVE ANTI-RETOUR
depuis £17,23
depuis £17,23
# 007
MPN: 256323
VIS
-M5 X 16-
depuis £0,47
depuis £0,47

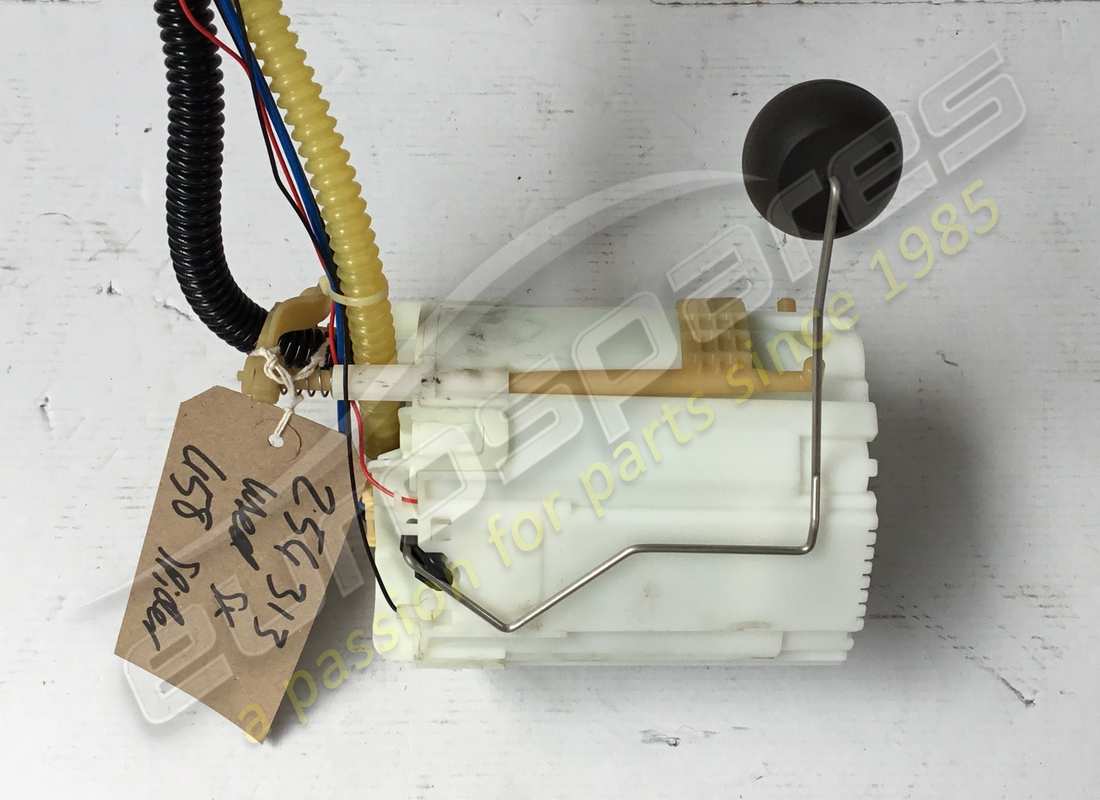

# 008
MPN: 254313
POMPE À ESSENCE gauche
-Pas pour HELE-
depuis £697,65
depuis £697,65
# 008
MPN: 272087
POMPE À ESSENCE gauche
-Applicable pour HELE-
depuis £495,04
depuis £495,04
# 009
MPN: 253597
FILTRE DE POMPE À ESSENCE GAUCHE
-Applicable jusqu'au Cul. N° 103320- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 009
MPN: 282785
FILTRE DE POMPE À ESSENCE GAUCHE
-Applicable à partir du Cul. N° 103321- - Applicable après épuisement de 253597-
depuis £338,02
depuis £338,02
Cette pièce remplace le numéro de pièce 253597 - et 7 plus. Cliquez pour voir les détails
# 010
MPN: 273540
COMPL. CAPTEUR D'INCLINAISON
-Après épuisement, commander des pièces individuelles- -Applicable jusqu'à épuisement-
depuis £901,23
depuis £901,23
# 011
MPN: 239413
JOINT TORIQUE
depuis £2,91
depuis £2,91
# 012
MPN: 250480
BOUCHON D'INSPECTION
depuis £9,34
depuis £9,34

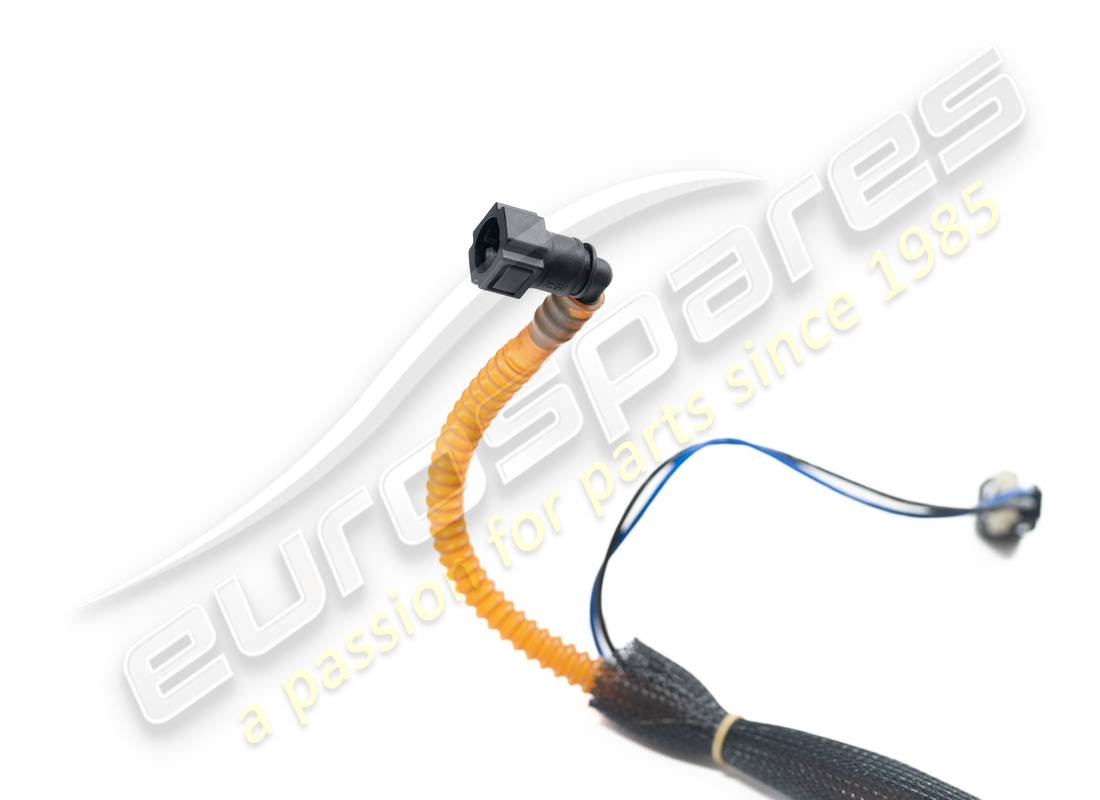

# 013
MPN: 272380
TUYAU DE LIVRAISON
-Applicable aux États-Unis, CDN-
depuis £269,12
depuis £269,12
Cette pièce remplace le numéro de pièce 261154
# 013
MPN: 278765
TUYAU DE LIVRAISON
-Pas pour les États-Unis, CDN-
depuis £434,14
depuis £434,14
# 014
MPN: 276001
ANNEAU DE FIXATION DU CAPTEUR DE NIVEAU
depuis £93,10
depuis £93,10
# 015
MPN: 14040514
NOIX
depuis £0,47
depuis £0,47
# 016
MPN: 191907
AGRAFE
-Applicable aux États-Unis, CDN-
depuis £0,91
depuis £0,91
# 016
MPN: 276436
AGRAFE
-Pas pour les États-Unis, CDN-
depuis £1,08
depuis £1,08
# 017
MPN: 262216
SUPPORT DE FIXATION DE CANAL
-Applicable aux États-Unis, CDN-
depuis £12,61
depuis £12,61
# 017
MPN: 280000
SUPPORT DE FIXATION DE CANAL
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 105800-
depuis £18,86
depuis £18,86
Cette pièce remplace le numéro de pièce 278936
# 017
MPN: 290701
SUPPORT DE FIXATION DE CANAL
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 105801-
depuis £18,86
depuis £18,86
# 018
MPN: 262273
SUPPORT DE FIXATION DU FAISCEAU DE CABLAGE
-Applicable aux États-Unis, CDN-
depuis £23,58
depuis £23,58
Cette pièce remplace le numéro de pièce 262274
# 018
MPN: 291529
SUPPORT DE FIXATION DU FAISCEAU DE CABLAGE
-Pas pour les États-Unis, CDN-
depuis £23,54
depuis £23,54
# 019
MPN: 238688
CONNECTEUR
depuis £31,95
depuis £31,95
# 020
MPN: 253598
CAPTEUR DE NIVEAU DE CARBURANT
depuis £77,86
depuis £77,86
# 021
MPN: 254311
ADAPTATEUR DE COIN
depuis £6,21
depuis £6,21
# 022
MPN: 273479
SUPPORT DE CAPTEUR DE NIVEAU DE CARBURANT
depuis £39,78
depuis £39,78
