0017 - REFROIDISSEUR INTERMÉDIAIRE

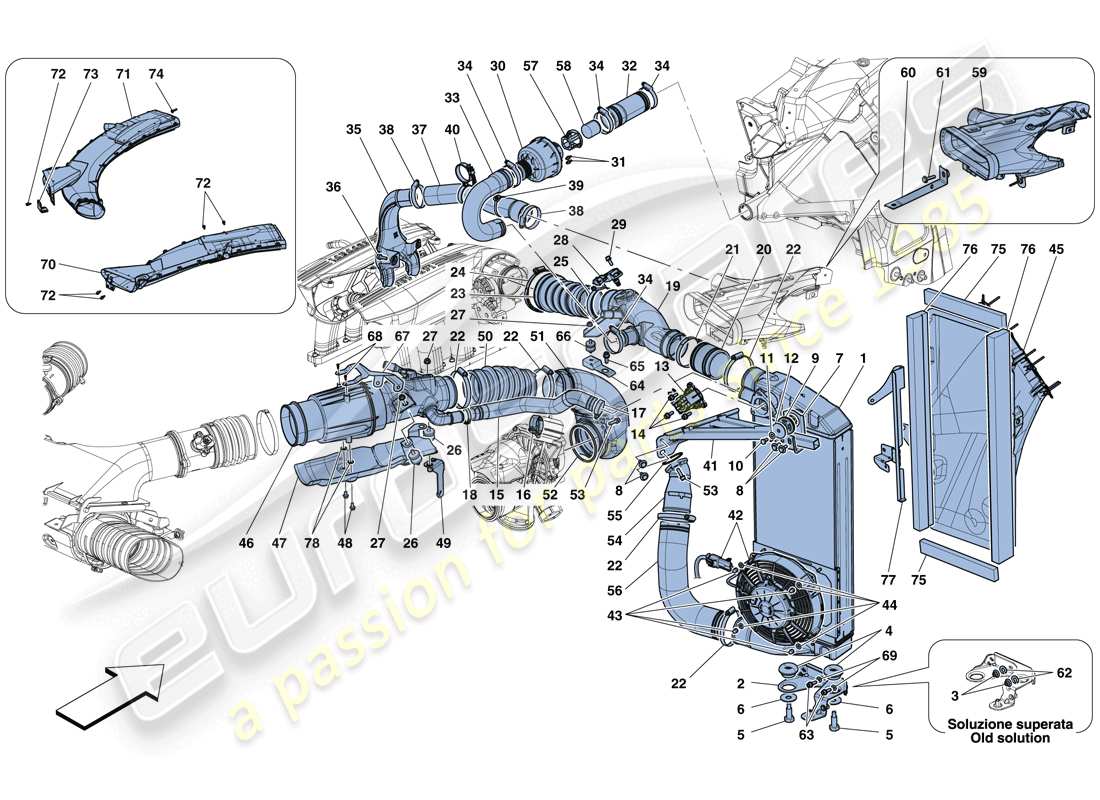

Ferrari 488 GTB (Europe) INTERCOOLER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
320974
REFROIDISSEUR INTERMÉDIAIRE DROIT
-N'est plus fourni- -Remplacé par 324494-
Remplacement
Remplacement
#
001
MPN:
320975
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-N'est plus fourni- -Remplacé par 324495-
Remplacement
Remplacement
#
001
MPN:
324494
REFROIDISSEUR INTERMÉDIAIRE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 320974
#
001
MPN:
324495
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 320975
#
001
MPN:
328422
REFROIDISSEUR INTERMÉDIAIRE DROIT
-Applicable après épuisement de 324494-
depuis
£1 009,36
depuis
£1 009,36
Cette pièce remplace le numéro de pièce 324494
#
001
MPN:
328423
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Applicable après épuisement de 324495-
depuis
£1 009,36
depuis
£1 009,36
Cette pièce remplace le numéro de pièce 324495
#
002
MPN:
321019
SUPPORT DE FIXATION INFÉRIEUR POUR REFROIDISSEUR INTERMÉDIAIRE DROIT
-Pas pour les USA, CDN, USA LIGHT- -Applicable jusqu'au Ass. Non : 131954-
depuis
£41,51
depuis
£41,51
#
002
MPN:
321020
SUPPORT DE FIXATION INFÉRIEUR POUR REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Pas pour les USA, CDN, USA LIGHT- -Applicable jusqu'au Ass. Non : 131954-
depuis
£41,51
depuis
£41,51
#
002
MPN:
325297
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Pas pour les USA, CDN, USA LIGHT- -Applicable à partir d'Ass. Non : 131955-
depuis
£21,09
depuis
£21,09
#
002
MPN:
325297
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Pas pour les USA, CDN, USA LIGHT- -Applicable à partir d'Ass. Non : 131955-
depuis
£21,09
depuis
£21,09
#
002
MPN:
325299
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Pas pour les USA, CDN, USA LIGHT- -Applicable à partir d'Ass. Non : 131955-
depuis
£21,09
depuis
£21,09
#
002
MPN:
325299
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Applicable pour les USA, CDN, USA LIGHT-
depuis
£21,09
depuis
£21,09
#
003
MPN:
14039614
NOIX
-Applicable jusqu'au Cul. Non : 131954-
depuis
£0,53
depuis
£0,53
#
004
MPN:
290935
DOUILLE DE MONTAGE DE RADIATEUR
depuis
£3,38
depuis
£3,38
#
005
MPN:
316040
VIS
depuis
£2,86
depuis
£2,86
#
006
MPN:
13578801
Rondelle
depuis
£0,47
depuis
£0,47
#
007
MPN:
313559
SUPPORT DE FIXATION SUPÉRIEUR DU REFROIDISSEUR INTERMÉDIAIRE
depuis
£12,76
depuis
£12,76
#
008
MPN:
81591700
VIS
-M6 X 18-
depuis
£1,15
depuis
£1,15
#
009
MPN:
290938
DOUILLE EN CAOUTCHOUC DE FIXATION INTERCOOLER
depuis
£6,34
depuis
£6,34
#
010
MPN:
10902024
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 10902011 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
011
MPN:
12620474
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12620479
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
66121400
Rondelle
depuis
£5,78
depuis
£5,78
Cette pièce remplace le numéro de pièce 12624977
- et 1 plus. Cliquez pour voir les détails
#
013
MPN:
315495
SOUPAPE DE PURGE
depuis
£57,18
depuis
£57,18
#
014
MPN:
231618
VIS
-M6 X 20-
depuis
£0,47
depuis
£0,47
#
015
MPN:
319273
TUYAU EN CAOUTCHOUC POUR SOUPAPE DE VIDANGE DROITE
depuis
£24,55
depuis
£24,55
#
015
MPN:
321178
TUYAU EN CAOUTCHOUC POUR SOUPAPE DE PURGE GAUCHE
depuis
£24,55
depuis
£24,55
#
016
MPN:
310150
AGRAFE
depuis
£0,82
depuis
£0,82
#
017
MPN:
296779
COLLIER À VIS
depuis
£3,97
depuis
£3,97
#
018
MPN:
224271
ANNEAU DE SERRAGE
depuis
£0,80
depuis
£0,80
#
019
MPN:
322654
TUYAU DROIT DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable jusqu'au Cul. Non : 135123-
depuis
£40,07
depuis
£40,07
#
019
MPN:
322655
TUYAU GAUCHE DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable jusqu'au Cul. Non : 135123-
depuis
£71,42
depuis
£71,42
#
019
MPN:
328415
TUYAU DROIT DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. Non : 135124-
depuis
£129,84
depuis
£129,84
#
019
MPN:
328416
TUYAU GAUCHE DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. Non : 135124-
depuis
£148,61
depuis
£148,61
#
020
MPN:
307646
RACCORD DE TUYAU
-Applicable jusqu'au Cul. Non : 135123-
depuis
£74,54
depuis
£74,54
#
020
MPN:
328421
RACCORD DE TUYAU
-Applicable à partir du Ass. Non : 135124-
depuis
£63,08
depuis
£63,08
#
021
MPN:
13130370
COLLIER
-N'est plus fourni- -Remplacé par 296785-
Remplacement
Remplacement
#
021
MPN:
296785
COLLIER
depuis
£6,58
depuis
£6,58
Cette pièce remplace le numéro de pièce 13130370
#
022
MPN:
296785
COLLIER
depuis
£6,58
depuis
£6,58
Cette pièce remplace le numéro de pièce 13130370
#
023
MPN:
318185
TUYAU DE RACCORD SUR CORPS DE PAPILLON
depuis
£80,44
depuis
£80,44
#
024
MPN:
303232
COLLIER
depuis
£2,81
depuis
£2,81
#
025
MPN:
297575
COLLIER
-N'est plus fourni- -Remplacé par 311609-
Remplacement
Remplacement
#
025
MPN:
311609
COLLIER
depuis
£1,72
depuis
£1,72
Cette pièce remplace le numéro de pièce 297575
#
026
MPN:
285553
AMORTISSEUR DE VIBRATIONS
depuis
£6,13
depuis
£6,13
#
027
MPN:
14040614
NOIX
depuis
£0,47
depuis
£0,47
#
028
MPN:
272880
CAPTEUR DE PRESSION ET DE TEMPÉRATURE
depuis
£11,39
depuis
£11,39
#
029
MPN:
231617
VIS
-M6 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433124
#
030
MPN:
310096
GÉNÉRATEUR DE SON
depuis
£74,59
depuis
£74,59
#
031
MPN:
314100
RIVET
depuis
£0,47
depuis
£0,47
#
032
MPN:
314129
TUYAU DU RÉSONATEUR AU QUARTIER
depuis
£13,49
depuis
£13,49
#
033
MPN:
314130
TUYAU DU CONDUIT D'ADMISSION AU LUMINEUX
depuis
£34,82
depuis
£34,82
#
034
MPN:
296782
COLLIER
depuis
£4,99
depuis
£4,99
Cette pièce remplace le numéro de pièce 12174090
#
035
MPN:
318049
TUYAU DE REFROIDISSEMENT DE LA BOBINE DROITE
-N'est plus fourni- -Remplacé par 325076-
Remplacement
Remplacement
#
035
MPN:
318050
TUYAU DE REFROIDISSEMENT DE LA BOBINE GAUCHE
-N'est plus fourni- -Remplacé par 325077-
Remplacement
Remplacement
#
035
MPN:
325076
TUYAU DE REFROIDISSEMENT DE LA BOBINE DROITE
depuis
£19,42
depuis
£19,42
Cette pièce remplace le numéro de pièce 318049
- et 4 plus. Cliquez pour voir les détails
#
035
MPN:
325077
TUYAU DE REFROIDISSEMENT DE LA BOBINE GAUCHE
depuis
£19,42
depuis
£19,42
Cette pièce remplace le numéro de pièce 318050
- et 4 plus. Cliquez pour voir les détails
#
036
MPN:
231617
VIS
-M6 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433124
#
037
MPN:
316687
TUYAU ENROULÉ
-Applicable jusqu'au Cul. Non : 137519-
depuis
£47,48
depuis
£47,48
#
037
MPN:
330402
TUYAU DE REFROIDISSEMENT DE LA BOBINE DROITE
-Applicable à partir du Ass. Non : 137520-
depuis
£53,00
depuis
£53,00
#
037
MPN:
330403
TUYAU DE REFROIDISSEMENT DE LA BOBINE GAUCHE
-Applicable à partir du Ass. Non : 137520-
depuis
£52,26
depuis
£52,26
#
038
MPN:
296782
COLLIER
depuis
£4,99
depuis
£4,99
Cette pièce remplace le numéro de pièce 12174090
#
039
MPN:
217854
ANNEAU DE SERRAGE
depuis
£0,53
depuis
£0,53
#
040
MPN:
316793
AGRAFE
depuis
£1,05
depuis
£1,05
#
041
MPN:
86694400
COMPL. TREILLIS SUPÉRIEUR GAUCHE
depuis
£44,78
depuis
£44,78
#
041
MPN:
86694500
COMPL. TREILLIS SUPÉRIEUR DROIT
depuis
£81,41
depuis
£81,41
#
042
MPN:
319950
VENTILATEUR ÉLECTRIQUE POUR REFROIDISSEUR INTERMÉDIAIRE
depuis
£118,68
depuis
£118,68
#
043
MPN:
168698
NOIX
depuis
£0,93
depuis
£0,93
Cette pièce remplace le numéro de pièce 14054048
#
044
MPN:
14446624
Rondelle
depuis
£0,47
depuis
£0,47
#

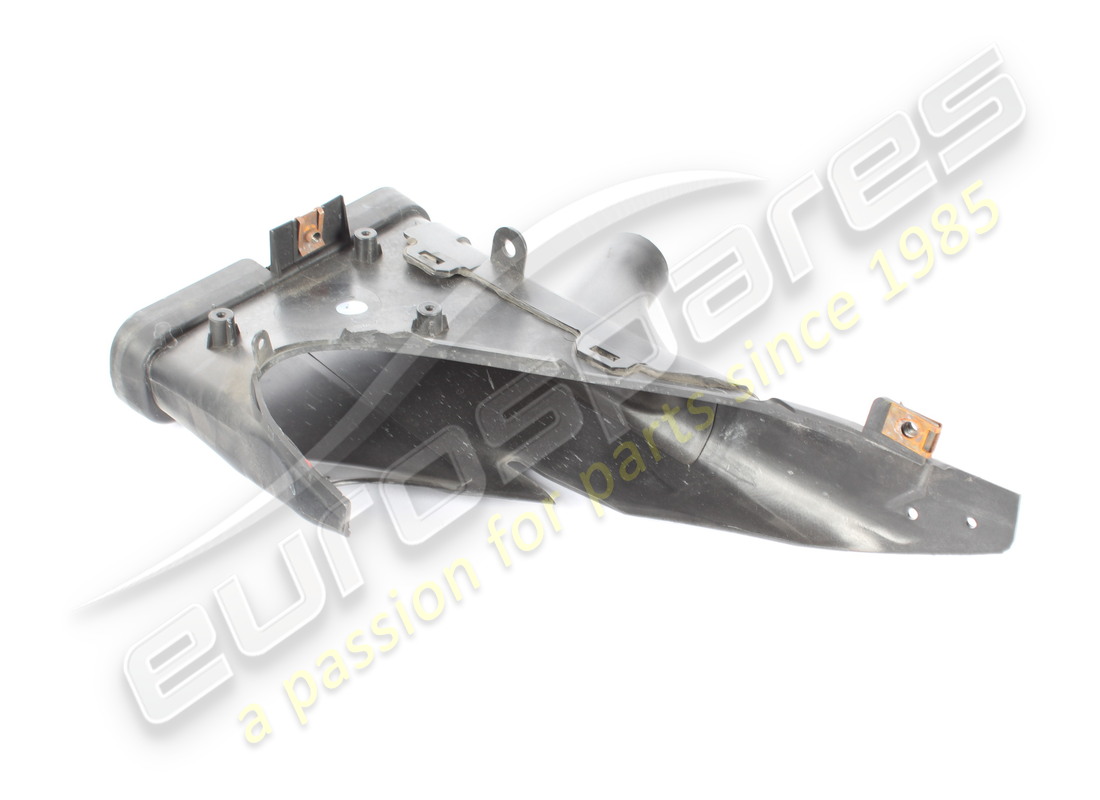

045
MPN:
87493300
COMPL. CONDUIT DE REFROIDISSEUR INTERMÉDIAIRE GAUCHE
depuis
£152,52
depuis
£152,52
#
045
MPN:
87494000
COMPL. CONDUIT DE REFROIDISSEUR INTERMÉDIAIRE DROIT
depuis
£152,52
depuis
£152,52
#
046
MPN:
320385
TUYAU DROIT DE LA BOITE DE FILTRE AU TURBO
depuis
£114,37
depuis
£114,37
#
046
MPN:
320386
TUYAU GAUCHE DE LA BOITE A FILTRE AU TURBO
depuis
£207,94
depuis
£207,94
#

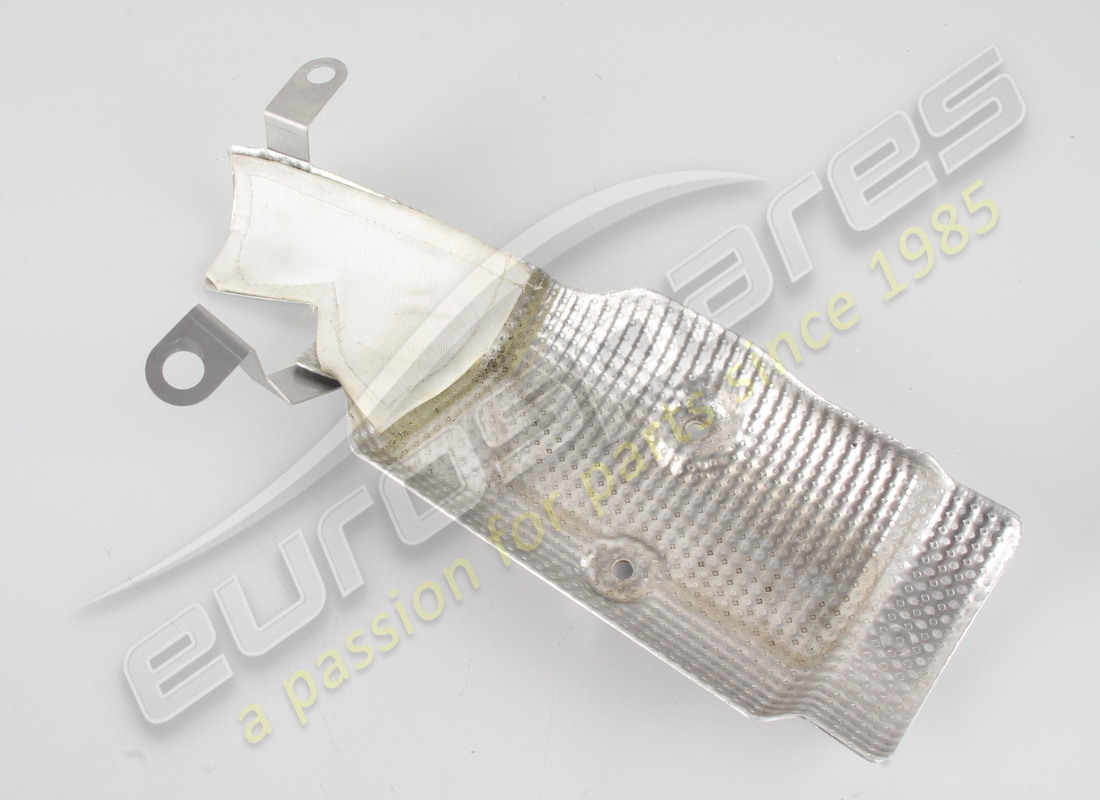

047
MPN:
320389
BOUCLIER THERMIQUE DE TUYAU D'ADMISSION DROIT
depuis
£34,80
depuis
£34,80
#
047
MPN:
320390
BOUCLIER THERMIQUE DE TUYAU D'ADMISSION LH
depuis
£34,80
depuis
£34,80
#
048
MPN:
16284927
VIS
-M5 X 10-
Remplacement
Remplacement
#
049
MPN:
319019
SUPPORT DE MONTAGE POUR CONDUIT DROIT
depuis
£8,72
depuis
£8,72
#
049
MPN:
319020
SUPPORT DE MONTAGE POUR CONDUIT GAUCHE
depuis
£8,72
depuis
£8,72
#
050
MPN:
313035
CONNECTEUR DE CONDUIT D'ADMISSION DROIT
-N'est plus fourni- -Remplacé par 322660-
Remplacement
Remplacement
#
050
MPN:
313036
CONNECTEUR DE CONDUIT D'ADMISSION GAUCHE
-N'est plus fourni- -Remplacé par 322661-
Remplacement
Remplacement
#
050
MPN:
322660
MANCHON DE CONDUIT D'ADMISSION DROIT
depuis
£40,72
depuis
£40,72
Cette pièce remplace le numéro de pièce 313035
- et 4 plus. Cliquez pour voir les détails
#
050
MPN:
322661
MANCHON DE CONDUIT D'ADMISSION GAUCHE
-N'est plus fourni- -Remplacé par 324304-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 313036
#
050
MPN:
324304
MANCHON DE CONDUIT D'ADMISSION GAUCHE
depuis
£62,06
depuis
£62,06
Cette pièce remplace le numéro de pièce 322661
- et 4 plus. Cliquez pour voir les détails
#
051
MPN:
313616
COMPL. CONDUIT DROIT SUR TURBO
-N'est plus fourni- -Remplacé par 325566-
Remplacement
Remplacement
#
051
MPN:
313617
COMPL. CONDUIT GAUCHE SUR TURBO
-N'est plus fourni- -Remplacé par 325567-
Remplacement
Remplacement
#
051
MPN:
325566
COMPL. CONDUIT TURBO DROIT
depuis
£157,26
depuis
£157,26
Cette pièce remplace le numéro de pièce 313616
- et 4 plus. Cliquez pour voir les détails
#
051
MPN:
325567
COMPL. CONDUIT TURBO GAUCHE
depuis
£120,57
depuis
£120,57
Cette pièce remplace le numéro de pièce 313617
- et 4 plus. Cliquez pour voir les détails
#
052
MPN:
125521
JOINT TORIQUE
depuis
£5,65
depuis
£5,65
#
053
MPN:
231619
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
#
054
MPN:
317448
RACCORD DE TUYAU AVEC BRIDE, CÔTÉ DROIT
depuis
£70,14
depuis
£70,14
#
054
MPN:
317449
RACCORD DE TUYAU AVEC BRIDE, CÔTÉ GAUCHE
depuis
£70,14
depuis
£70,14
#
055
MPN:
132829
joint
depuis
£0,74
depuis
£0,74
#
056
MPN:
321749
RACCORDEMENT DU TUYAU DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE DROIT
-N'est plus fourni- -Remplacé par 325097-
Remplacement
Remplacement
#
056
MPN:
321750
RACCORDEMENT DU TUYAU DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-N'est plus fourni- -Remplacé par 325098-
Remplacement
Remplacement
#
056
MPN:
325097
RACCORDEMENT DU TUYAU DROIT DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE
depuis
£306,23
depuis
£306,23
Cette pièce remplace le numéro de pièce 321749
- et 1 plus. Cliquez pour voir les détails
#
056
MPN:
325098
RACCORDEMENT DU TUYAU GAUCHE DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE
depuis
£306,23
depuis
£306,23
Cette pièce remplace le numéro de pièce 321750
- et 1 plus. Cliquez pour voir les détails
#
057
MPN:
310602
SUPPORT EN MOUSSE
depuis
£0,77
depuis
£0,77
#
058
MPN:
322757
MOUSSE POUR GÉNÉRATEUR DE SON
depuis
£3,21
depuis
£3,21
#
059
MPN:
86684300
CONDUIT DCT FLANÇ GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
059
MPN:
86684800
CONDUIT DCT FLANÇ DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
059
MPN:
88295700
CONDUIT DCT FLANÇ DROIT
-Applicable après épuisement de 86684800-
depuis
£159,15
depuis
£159,15
Cette pièce remplace le numéro de pièce 86684800
- et 1 plus. Cliquez pour voir les détails
#
059
MPN:
88296000
CONDUIT DCT FLANÇ GAUCHE
-Applicable après épuisement de 86684300-
depuis
£159,15
depuis
£159,15
Cette pièce remplace le numéro de pièce 86684300
- et 1 plus. Cliquez pour voir les détails
#
060
MPN:
87340700
SUPPORT DE MONTAGE DCT POUR SUBSTRUCTURE ARRIÈRE GAUCHE
depuis
£26,48
depuis
£26,48
Cette pièce remplace le numéro de pièce 87340800
#
060
MPN:
87341000
SUPPORT DE MONTAGE DCT POUR SUBSTRUCTURE ARRIÈRE DROITE
depuis
£26,48
depuis
£26,48
Cette pièce remplace le numéro de pièce 87340900
#
061
MPN:
11626124
VIS
-M6 X 25-
depuis
£0,82
depuis
£0,82
#
062
MPN:
105864
Rondelle
-Applicable jusqu'au Cul. Non : 131954-
depuis
£0,70
depuis
£0,70
Cette pièce remplace le numéro de pièce 95404
#
063
MPN:
14304824
VIS
-Applicable à partir du Ass. Non : 131955-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14304821
#
063
MPN:
16286721
VIS
-Applicable à partir du Ass. N° 131955- -N'est plus fourni- -Remplacé par 14304824-
depuis
£0,58
depuis
£0,58
#
064
MPN:
328222
SUPPORT DE RÉGLAGE DE TUYAU HAUTE PRESSION
depuis
£11,63
depuis
£11,63
#
065
MPN:
81290900
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 67578600
#
066
MPN:
225408
DOUILLE CYLINDRIQUE
depuis
£4,39
depuis
£4,39
#
067
MPN:
326900
SUPPORT DE MONTAGE DE TUYAU DE VAPEUR GAUCHE
depuis
£17,66
depuis
£17,66
#
067
MPN:
326901
SUPPORT DE MONTAGE DE TUYAU DE VAPEUR DROIT
depuis
£13,76
depuis
£13,76
#
068
MPN:
16284927
VIS
-M5 X 10-
Remplacement
Remplacement
#
069
MPN:
12646624
Rondelle
depuis
£0,47
depuis
£0,47
#
070
MPN:
87352500
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
070
MPN:
88352500
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION DROIT
-Applicable après épuisement de 87352500-
depuis
£265,02
depuis
£265,02
Cette pièce remplace le numéro de pièce 87352500
#
071
MPN:
87352600
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
071
MPN:
88352600
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION GAUCHE
-Applicable après épuisement de 87352600-
depuis
£265,02
depuis
£265,02
Cette pièce remplace le numéro de pièce 87352600
#
072
MPN:
16296934
VIS
-M6 X 14-
depuis
£0,47
depuis
£0,47
#
073
MPN:
86631300
SUPPORT DE FIXATION POUR CONDUIT D'ÉVENT
depuis
£4,76
depuis
£4,76
#
074
MPN:
11626124
VIS
-M6 X 25-
depuis
£0,84
depuis
£0,84
#
075
MPN:
87646400
JOINT DE CONDUIT SUPÉRIEUR/INFÉRIEUR
depuis
£5,23
depuis
£5,23
#
076
MPN:
87660500
JOINT DE CONDUIT LATÉRAL
depuis
£33,61
depuis
£33,61
#
077
MPN:
87669600
BOUCLIER DE JOINT LATÉRAL DE CONDUIT GAUCHE
depuis
£14,29
depuis
£14,29
#
077
MPN:
87669700
BOUCLIER DE JOINT LATÉRAL POUR CONDUIT DROIT
depuis
£14,29
depuis
£14,29
#
078
MPN:
12637801
Rondelle
depuis
£0,47
depuis
£0,47
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 488 GTB (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 488 GTB (EUROPE) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 488 GTB (EUROPE) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) FIXATIONS POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
