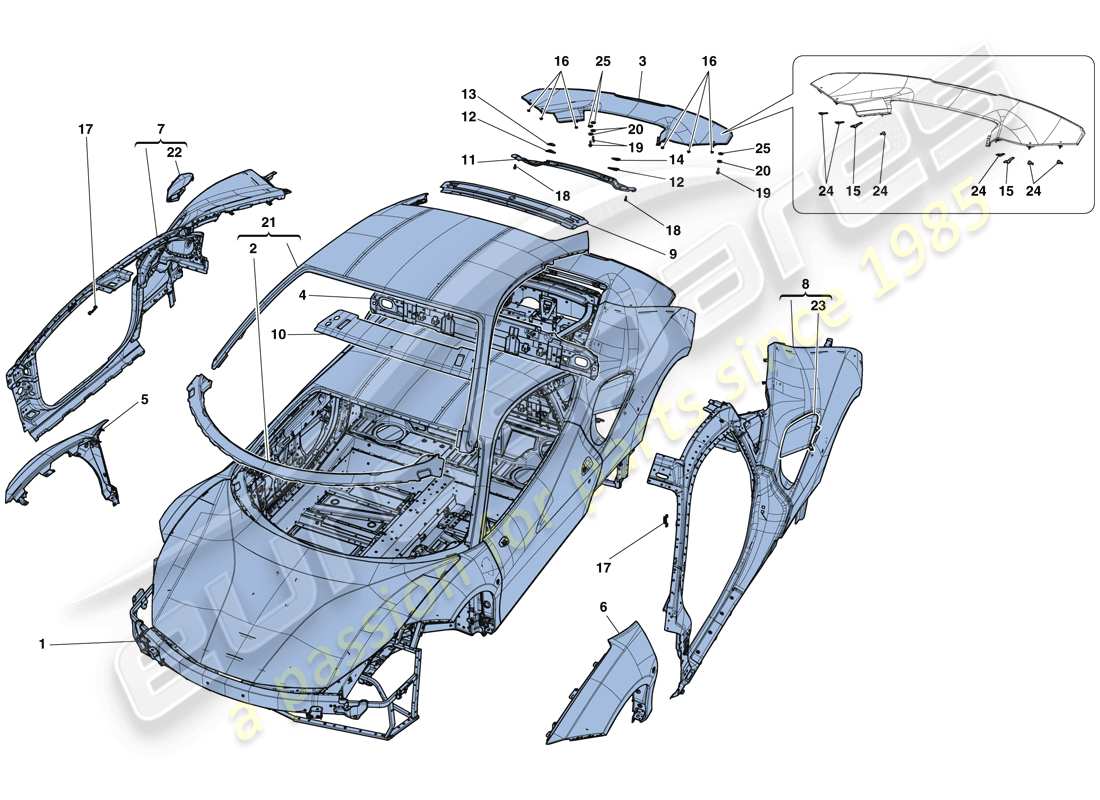

0100 - CARROSSERIE - GARNITURE EXTÉRIEURE
Ferrari 488 GTB (Europe) BODYSHELL - EXTERNAL TRIM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
-
CARROSSERIE COMPLÈTE
# 002
MPN: 87286711
COUVERCLE SUPÉRIEUR DE TRAVERSE DE PARE-BRISE
depuis £1 485,92
depuis £1 485,92
# 003
MPN: 86130811
AILERON ARRIÈRE
depuis £1 782,29
depuis £1 782,29
# 004
MPN: 86269811
SOUS-CADRE DE CLOISON ARRIÈRE
-Version pour 3-point ceintures de sécurité-
depuis £294,28
depuis £294,28
# 004
MPN: 86287411
SOUS-CADRE DE CLOISON ARRIÈRE
-Version pour harnais de sécurité 4-point- -Pas pour AUS, CINA, USA, CDN, J, USA LIGHT-
depuis £879,14
depuis £879,14
# 005
MPN: 87523811
AILE AVANT DROIT
depuis £1 176,59
depuis £1 176,59
# 005
MPN: 87524011
AILE AVANT DROIT
-Insigne de bouclier-
depuis £2 750,00
depuis £2 750,00
# 006
MPN: 87523711
AILE AVANT GAUCHE
depuis £1 176,59
depuis £1 176,59
# 006
MPN: 87523911
AILE AVANT GAUCHE
-Insigne de bouclier-
depuis £2 595,19
depuis £2 595,19
# 007
MPN: 86314111
FLANÇON DROIT
depuis £9 311,11
depuis £9 311,11
# 008
MPN: 86312711
FLANQUE GAUCHE
depuis £9 311,11
depuis £9 311,11
# 009
MPN: 86247100
TRAVERSE DE LUNETTE ARRIÈRE SUPÉRIEURE
Remplacement
Remplacement
# 010
MPN: 86321300
TRAVERSE SUPÉRIEURE DE PARE-BRISE
Remplacement
Remplacement
# 011
MPN: 86821700
TRAVERSE DE FLANÇON
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 011
MPN: 86821711
TRAVERSE DE FLANÇON
-Applicable après épuisement de 86821700-
depuis £163,32
depuis £163,32
Cette pièce remplace le numéro de pièce 86821700 - et 2 plus. Cliquez pour voir les détails
# 012
MPN: 86821900
CALE DE RÉGLAGE DE CONDUIT DE SPOILER
depuis £1,85
depuis £1,85
# 013
MPN: 86872500
SUPPORT DE RÉGLAGE DU CONDUIT DE SPOILER DROIT
depuis £5,49
depuis £5,49
# 014
MPN: 86821800
SUPPORT DE RÉGLAGE DU CONDUIT DE SPOILER GAUCHE
depuis £5,49
depuis £5,49
# 015
MPN: 86847600
CALE DE RÉGLAGE DE FOURCHE
-Ème. 1 mm-
depuis £3,53
depuis £3,53
# 015
MPN: 86847700
CALE DE RÉGLAGE DE FOURCHE
-Ème. 0.5 mm- -N'est plus fourni-
# 015
MPN: 87576600
CALE DE RÉGLAGE DE FOURCHE
-Ème. 1.5 mm-
depuis £1,03
depuis £1,03
# 016
MPN: 14039614
NOIX
depuis £0,52
depuis £0,52
# 017
MPN: 87472400
support
depuis £17,66
depuis £17,66
# 018
MPN: 16286121
VIS
depuis £0,47
depuis £0,47
# 019
MPN: 16286121
VIS
depuis £0,47
depuis £0,47
# 020
MPN: 12647724
Rondelle
depuis £0,53
depuis £0,53
# 021
MPN: 86886511
GARNITURE DE TOIT
-Applicable aux États-Unis, CDN-
depuis £2 746,98
depuis £2 746,98
# 021
MPN: 87523311
GARNITURE DE TOIT
-Demander l'autorisation ASM- -Pas pour les USA, CDN-
depuis £995,00
depuis £995,00
Cette pièce remplace le numéro de pièce 88911011 - et 4 plus. Cliquez pour voir les détails
# 022
MPN: 86682500
COMPL. RÉPARTITEUR DE FLUX SUR LE FLANC DROIT
depuis £214,47
depuis £214,47
# 023
MPN: 86683400
COMPL. RÉPARTITEUR DE FLUX SUR LE FLANC GAUCHE
depuis £214,47
depuis £214,47
# 024
MPN: 87583700
CALE DE RÉGLAGE
-Ème. 1.5 mm-
depuis £1,03
depuis £1,03
# 024
MPN: 87583800
CALE DE RÉGLAGE
-Ème. 1 mm-
depuis £1,03
depuis £1,03
# 025
MPN: 105864
Rondelle
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 95404
