0001 - Carter

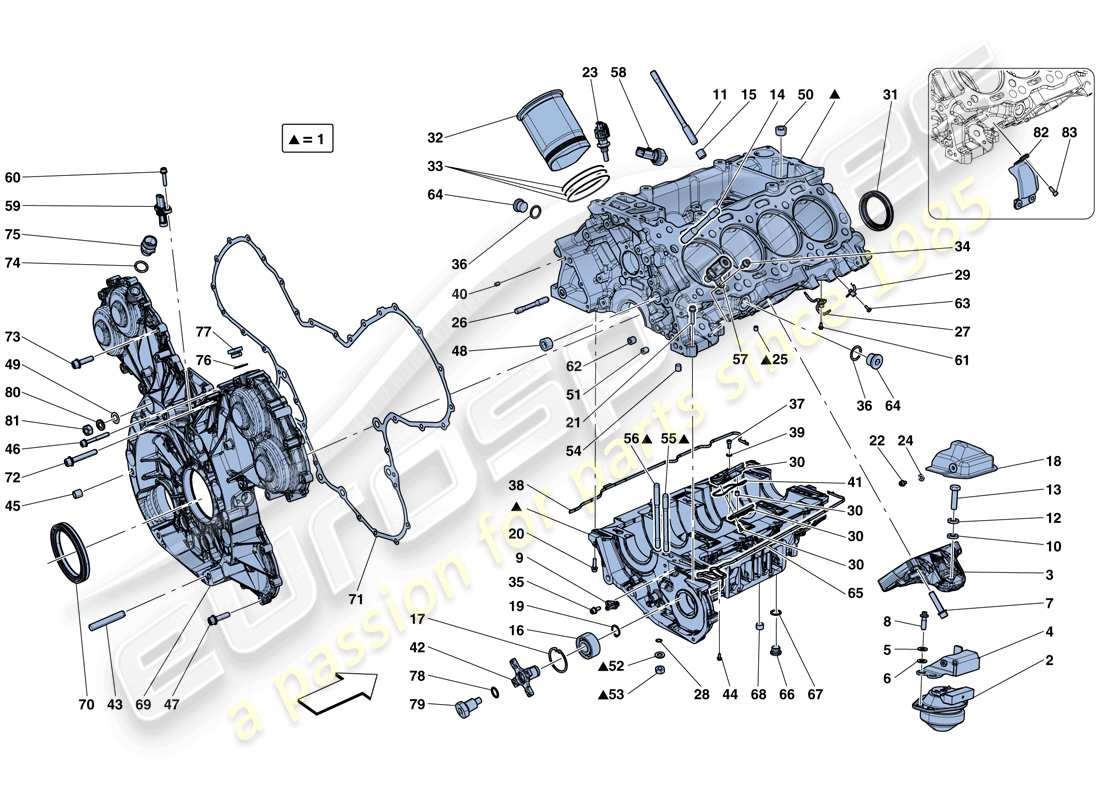

Ferrari 488 GTB (RHD) CRANKCASE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 319256
ENSEMBLE CARTER MOTEUR-COQUE INFÉRIEURE
-Applicable jusqu'au moteur n° 338904- -N'est plus fourni- -Remplacé par 339292-
Remplacement
Remplacement
# 001
MPN: 339292
ENSEMBLE CARTER MOTEUR-COQUE INFÉRIEURE
depuis £2 952,48
depuis £2 952,48
Cette pièce remplace le numéro de pièce 319256
# 002
MPN: 312805
BAGUE DROITE
depuis £138,77
depuis £138,77
# 002
MPN: 312806
BOUCHON GAUCHE
depuis £138,77
depuis £138,77
# 003
MPN: 324057
PIÈCE DE MOTEUR
depuis £142,97
depuis £142,97
# 004
MPN: 263593
SUPPORT DE LIMITEUR DE COURSE DROIT
depuis £33,76
depuis £33,76
Cette pièce remplace le numéro de pièce 262226 - et 5 plus. Cliquez pour voir les détails
# 004
MPN: 263594
SUPPORT LIMITEUR DE COURSE GAUCHE
depuis £33,76
depuis £33,76
Cette pièce remplace le numéro de pièce 262228 - et 4 plus. Cliquez pour voir les détails
# 005
MPN: 127497
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 006
MPN: 14496624
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14496601 - et 2 plus. Cliquez pour voir les détails
# 007
MPN: 290127
VIS
depuis £12,61
depuis £12,61
Cette pièce remplace le numéro de pièce 308266
# 007
MPN: 308266
VIS
-N'est plus fourni- -Remplacé par 290127-
Remplacement
Remplacement
# 008
MPN: 243841
VIS
depuis £0,96
depuis £0,96
# 009
MPN: 317217
ENSEMBLE DE BUSE DE REFROIDISSEMENT DE CHAÎNE
depuis £32,79
depuis £32,79
# 010
MPN: 10738021
Rondelle
depuis £0,73
depuis £0,73
# 011
MPN: 270464

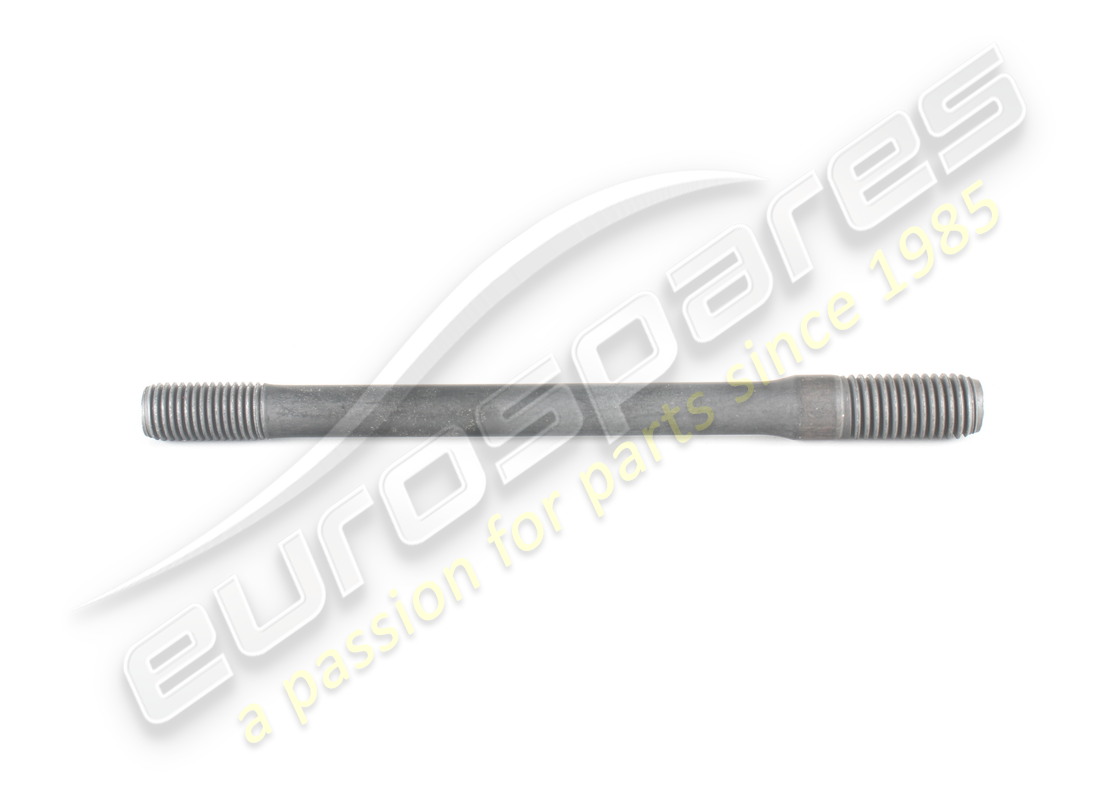

GOUJON
depuis £17,92
depuis £17,92
# 012
MPN: 127498
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10517071 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 11599534
VIS
depuis £1,13
depuis £1,13
# 014
MPN: 271564
GOUJON
depuis £16,81
depuis £16,81
# 015
MPN: 185360
CHEVILLE D'ALIGNEMENT
depuis £1,46
depuis £1,46
# 016
MPN: 247049
PALIER
depuis £30,48
depuis £30,48
# 017
MPN: 11060276
BAGUE SEEGER
depuis £0,47
depuis £0,47
# 018
MPN: 304792
BOUCLIER
depuis £18,50
depuis £18,50
# 019
MPN: 11066876
BAGUE SEEGER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11066875
# 020
MPN: 231620
VIS
-M6 X 25-
depuis £0,50
depuis £0,50
# 021
MPN: 231621
VIS
-M6 X 30-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 216568
# 022
MPN: 233600
VIS
-M6 X 12-
depuis £0,53
depuis £0,53
# 023
MPN: 180137
CAPTEUR DE TEMPÉRATURE
depuis £8,34
depuis £8,34
# 024
MPN: 12644404
Rondelle
depuis £0,73
depuis £0,73
# 025
MPN: 312059
CHEVILLE D'ALIGNEMENT
depuis £0,68
depuis £0,68
# 026
MPN: 278120
GOUJON
depuis £14,28
depuis £14,28
# 027
MPN: 298858
ENSEMBLE DE BUSE DE REFROIDISSEMENT DU PISTON
depuis £13,49
depuis £13,49
# 028
MPN: 134705

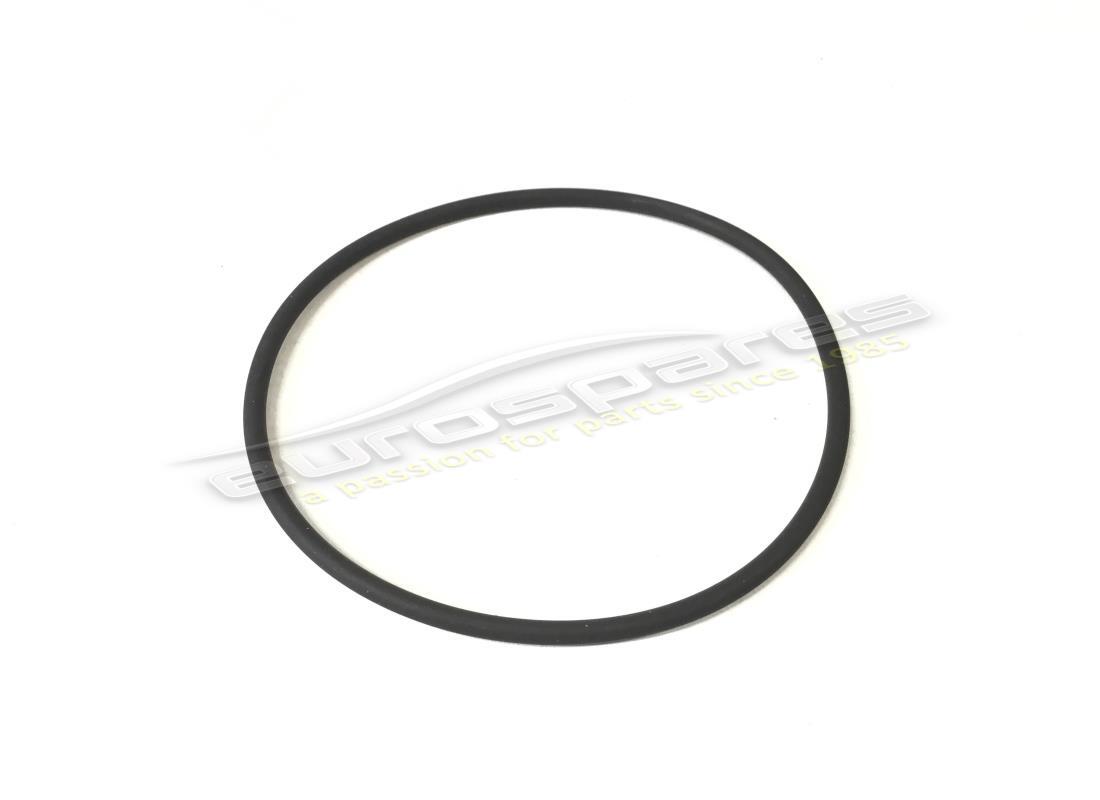

joint
depuis £0,47
depuis £0,47
# 029
MPN: 298859
ENSEMBLE DE BUSE DE REFROIDISSEMENT DU PISTON
depuis £16,98
depuis £16,98
# 030
MPN: 312836
PORTE-VALVE COMPLET
depuis £188,75
depuis £188,75
# 031
MPN: 271598
joint
depuis £21,33
depuis £21,33
# 032
MPN: 271810

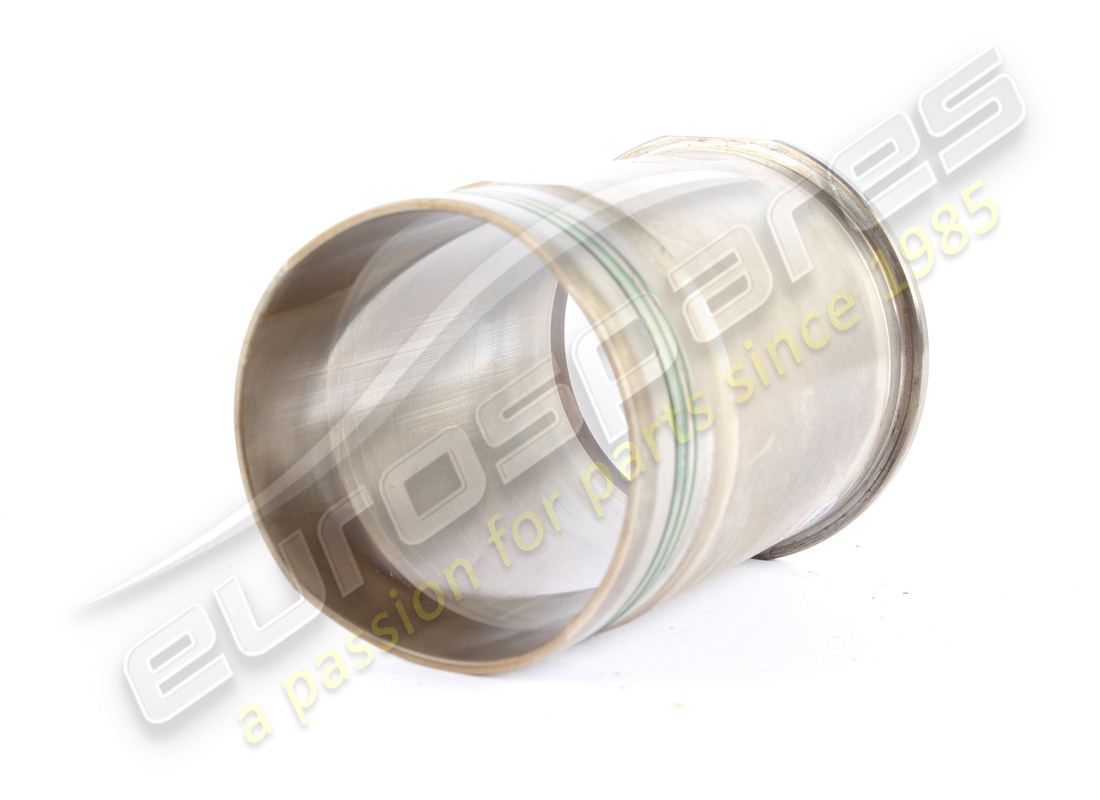

MANCHON DE CYLINDRE
depuis £102,53
depuis £102,53
# 033
MPN: 294153
joint
-Livré également avec un jeu de joints moteur-
depuis £1,87
depuis £1,87
# 034
MPN: 233600
VIS
-M6 X 12-
depuis £0,54
depuis £0,54
# 035
MPN: 282392
VIS
-M6 X 14-
depuis £0,47
depuis £0,47
# 036
MPN: 10263460
joint
-Livré également avec un jeu de joints moteur-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 037
MPN: 13026924
VIS
depuis £0,51
depuis £0,51
# 038
MPN: 296397
joint
-Également livré avec un jeu de joints moteur- -N'est plus fourni- -Remplacé par 339289-
depuis £36,27
depuis £36,27
# 038
MPN: 339289
joint
-Également livré avec un jeu de joints moteur- -Contactez fgt-sathelpdesk@Ferrari.com pour les instructions d'installation relatives-
depuis £31,13
depuis £31,13
Cette pièce remplace le numéro de pièce 296397
# 039
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 040
MPN: 311001
CHEVILLE D'ALIGNEMENT
depuis £1,66
depuis £1,66
# 041
MPN: 103994
joint
depuis £3,58
depuis £3,58
# 042
MPN: 304697
JOINT D'ENTRAÎNEMENT
depuis £100,91
depuis £100,91
# 043
MPN: 13546734
GOUJON
depuis £0,73
depuis £0,73
# 044
MPN: 231618
VIS
-M6 X 20-
depuis £0,54
depuis £0,54
# 045
MPN: 100052
CHEVILLE D'ALIGNEMENT
depuis £1,32
depuis £1,32
# 046
MPN: 231621
VIS
-M6 X 30-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 046
MPN: 231623
VIS
-M6 X 40-
depuis £0,47
depuis £0,47
# 046
MPN: 231624
VIS
-M6 X 45-
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14305924
# 047
MPN: 231621
VIS
-M6 X 30-
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 216568
# 048
MPN: 282753
COUVERTURE
depuis £3,88
depuis £3,88
Cette pièce remplace le numéro de pièce 302154
# 049
MPN: 281725
joint
-Applicable jusqu'au moteur n° 297220-
depuis £0,70
depuis £0,70
# 049
MPN: 323886
Rondelle AVEC DOUBLURE EN CAOUTCHOUC
-Applicable à partir du moteur n° 297221-
depuis £7,04
depuis £7,04
# 050
MPN: 282753
COUVERTURE
depuis £3,88
depuis £3,88
Cette pièce remplace le numéro de pièce 302154
# 051
MPN: 282755
CASQUETTE
depuis £1,20
depuis £1,20
# 052
MPN: 178348
Rondelle
depuis £0,47
depuis £0,47
# 053
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 054
MPN: 282755
CASQUETTE
depuis £1,20
depuis £1,20
# 055
MPN: 270465
GOUJON
depuis £14,28
depuis £14,28
# 056
MPN: 270466
GOUJON
depuis £15,97
depuis £15,97
# 057
MPN: 269972
ÉLECTROVANNE DE PRESSION D'HUILE
depuis £117,74
depuis £117,74
# 058
MPN: 318371
CAPTEUR DE PRESSION D'HUILE
-Applicable jusqu'au Cul. N° 154855- -Applicable jusqu'à épuisement-
depuis £49,52
depuis £49,52
Cette pièce remplace le numéro de pièce 276205
# 058
MPN: 328660
CAPTEUR DE PRESSION D'HUILE
-Applicable à partir du Cul. N° 154856- - Applicable après épuisement de 318371-
depuis £32,02
depuis £32,02
Cette pièce remplace le numéro de pièce 318371
# 059
MPN: 287273
CAPTEUR DE RPM
depuis £45,53
depuis £45,53
# 060
MPN: 231618
VIS
-M6 X 20-
depuis £0,54
depuis £0,54
# 061
MPN: 315493
VIS
depuis £0,63
depuis £0,63
Cette pièce remplace le numéro de pièce 300499
# 062
MPN: 291078
COUVERTURE
depuis £1,43
depuis £1,43
# 063
MPN: 315493
VIS
depuis £0,63
depuis £0,63
Cette pièce remplace le numéro de pièce 300499
# 064
MPN: 307477
COUVERTURE
depuis £2,17
depuis £2,17
# 065
MPN: 310839
joint
-Également livré avec un jeu de joints moteur- -N'est plus fourni- -Remplacé par 339287-
Remplacement
Remplacement
# 065
MPN: 339287
joint
-Également livré avec un jeu de joints moteur- -Contactez fgt-sathelpdesk@Ferrari.com pour les instructions d'installation relatives-
depuis £16,98
depuis £16,98
Cette pièce remplace le numéro de pièce 310839
# 066
MPN: 306145
COUVERTURE
depuis £5,59
depuis £5,59
# 067
MPN: 10259960
joint
-Livré également avec un jeu de joints moteur-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 068
MPN: 164400
BOUCHON FILETÉ
depuis £2,14
depuis £2,14
Cette pièce remplace le numéro de pièce 194490
# 069
MPN: 316665
COUVERCLE DE DISTRIBUTION ARRIÈRE
-Applicable jusqu'au moteur n° 297220- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 069
MPN: 321237
COUVERCLE DE DISTRIBUTION ARRIÈRE
-Applicable à partir du moteur n° 297221 jusqu'au moteur n° 322608- -Applicable après épuisement de 316665- -N'est plus fourni- -Remplacé par 330563-
depuis £851,87
depuis £851,87
Cette pièce remplace le numéro de pièce 316665
# 069
MPN: 330563
COUVERCLE DE DISTRIBUTION ARRIÈRE
-Pour les véhicules jusqu'au moteur n° 297220 commander également le joint de carter 313188 réf. 71, Rondelle doublée de caoutchouc 323886 réf.49, joint de culasse droit 319511 languette.3 réf.25 et joint de culasse gauche 319512 languette.4 réf.22- -Applicable à partir du moteur n° 322609-
depuis £765,34
depuis £765,34
# 070
MPN: 240214
joint
depuis £34,91
depuis £34,91
Cette pièce remplace le numéro de pièce 239417
# 071
MPN: 313188
JOINT DE CARTER MOTEUR
-Applicable jusqu'au moteur n° 297220-
depuis £349,19
depuis £349,19
# 071
MPN: 323467
JOINT DE CARTER MOTEUR
-Applicable à partir du moteur n° 297221-
depuis £134,55
depuis £134,55
# 072
MPN: 285494
VIS
-M8 X 50-
depuis £0,58
depuis £0,58
Cette pièce remplace la pièce numéro 14306824 que nous avons en stock
# 073
MPN: 231629
VIS
-M8 X 30-
depuis £0,51
depuis £0,51
# 074
MPN: 10263160
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 92930
# 075
MPN: 309101
CONNECTEUR
depuis £12,26
depuis £12,26
# 076
MPN: 10263160
joint
-Applicable jusqu'au moteur n° 322608-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 92930
# 077
MPN: 10300811
BOUCHON FILETÉ
-Applicable jusqu'au moteur n° 322608-
Remplacement
Remplacement
# 078
MPN: 302618
joint
-Livré également avec un jeu de joints moteur-
depuis £0,70
depuis £0,70
# 079
MPN: 307936
COUVERTURE
depuis £12,26
depuis £12,26
# 080
MPN: 178348
Rondelle
depuis £0,51
depuis £0,51
# 081
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 082
MPN: 314461
BOUCLIER THERMIQUE POUR ÉLECTROVANNE
depuis £28,22
depuis £28,22
# 083
MPN: 248334
VIS
-M6 X 16-
depuis £0,47
depuis £0,47
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) REFROIDISSEUR INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 488 GTB (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 488 GTB (RHD) COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 488 GTB (RHD) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 488 GTB (RHD) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) FIXATIONS POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
