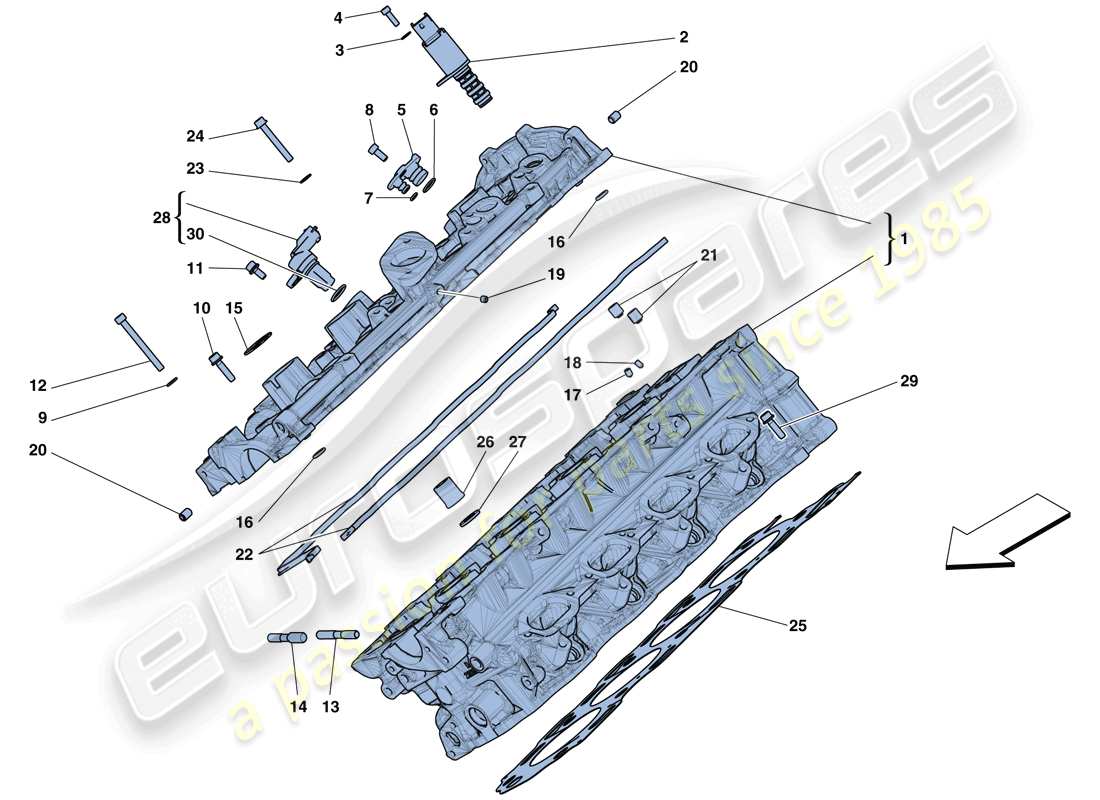

0003 - CULASSE DROITE
Ferrari 488 GTB (RHD) RIGHT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 322084
Culasse droite
-Applicable jusqu'au moteur n° 301125- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 326530
Culasse droite
-Applicable à partir du moteur n° 301126 jusqu'au moteur n° 405808- -Applicable après l'épuisement de 322084- -Applicable jusqu'à l'épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 322084
# 001
MPN: 818634
Culasse droite
-Applicable à partir du moteur n° 405809- -Applicable après épuisement de 326530- -N'est plus fourni- -Remplacé par 837687-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 326530
# 001
MPN: 837687
Culasse droite
-Pour les véhicules jusqu'au moteur n° 422117 commander également la patte du support 836236.7 réf.8, la patte du support 836236.7 réf.10 et la languette de la vis 231616.{ 8} réf.11- -Applicable à partir du moteur n°405809-
depuis £1 808,38
depuis £1 808,38
Cette pièce remplace le numéro de pièce 818634
# 002
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £105,50
depuis £105,50
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 003
MPN: 11181574
Rondelle
depuis £0,47
depuis £0,47
# 004
MPN: 14304224
VIS
depuis £0,53
depuis £0,53
# 005
MPN: 287233
CASQUETTE
depuis £4,23
depuis £4,23
# 006
MPN: 14453281
joint
-Livré également avec un jeu de joints moteur-
depuis £0,83
depuis £0,83
# 007
MPN: 14452781
joint
-Livré également avec un jeu de joints moteur-
depuis £0,51
depuis £0,51
# 008
MPN: 13026924
VIS
depuis £0,53
depuis £0,53
# 009
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 231620
VIS
-M6 X 25-
depuis £0,54
depuis £0,54
# 011
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 012
MPN: 14303821
VIS
depuis £0,47
depuis £0,47
# 013
MPN: 307168
GOUJON
depuis £1,27
depuis £1,27
# 014
MPN: 306320
GOUJON
depuis £1,77
depuis £1,77
# 015
MPN: 166657
joint
depuis £0,47
depuis £0,47
# 016
MPN: 127816
JOINT TORIQUE
depuis £1,41
depuis £1,41
# 017
MPN: 256827
VIS À VIS
depuis £3,26
depuis £3,26
# 018
MPN: 226414
VIS À VIS
depuis £4,10
depuis £4,10
# 019
MPN: 199760
BOUCHON FILETÉ
depuis £0,54
depuis £0,54
# 020
MPN: 277903
CASQUETTE
depuis £0,47
depuis £0,47
# 021
MPN: 200458
CLAPET ANTI-RETOUR
-Applicable jusqu'au moteur n° 405808-
depuis £5,47
depuis £5,47
# 021
MPN: 342272
CLAPET ANTI-RETOUR
-Applicable à partir du moteur n° 405809-
depuis £7,97
depuis £7,97
# 022
MPN: 295061
JOINT DE COUVERCLE DE CULASSE DROIT
-Remplacé par les pièces n° 339986 et 339987- -N'est plus fourni-
depuis £30,82
depuis £30,82
# 022
MPN: 339986
JOINT DE COUVERCLE DROIT, CÔTÉ ADMISSION
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 022
MPN: 339987
JOINT DE COUVERCLE DROIT, CÔTÉ ÉCHAPPEMENT
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 022
MPN: 781918
JOINT DE COUVERCLE DROIT, CÔTÉ ADMISSION
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable après l'épuisement de 339986-
depuis £12,87
depuis £12,87
Cette pièce remplace le numéro de pièce 339986
# 022
MPN: 781924
JOINT DE COUVERCLE DROIT, CÔTÉ ÉCHAPPEMENT
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable après l'épuisement de 339987-
depuis £14,28
depuis £14,28
Cette pièce remplace le numéro de pièce 339987
# 023
MPN: 296075
Rondelle
depuis £0,70
depuis £0,70
# 024
MPN: 296759
VIS
depuis £0,47
depuis £0,47
# 025
MPN: 278645
JOINT DE CULASSE DROIT-CARTER
-Applicable jusqu'au moteur n° 297220-
depuis £91,54
depuis £91,54
# 025
MPN: 319511
JOINT DE CULASSE DROIT-CARTER
-Applicable à partir du moteur n° 297221-
depuis £92,50
depuis £92,50
# 026
MPN: 271125
NOIX
depuis £4,28
depuis £4,28
# 027
MPN: 271129
Rondelle
depuis £0,70
depuis £0,70
# 028
MPN: 224573
CAPTEUR DE TEMPS
depuis £11,41
depuis £11,41
# 029
MPN: 231619
VIS
-M6 X 22-
depuis £0,54
depuis £0,54
# 030
MPN: 849672
JOINT DE CAPTEUR DE DISTRIBUTION
depuis £2,78
depuis £2,78
