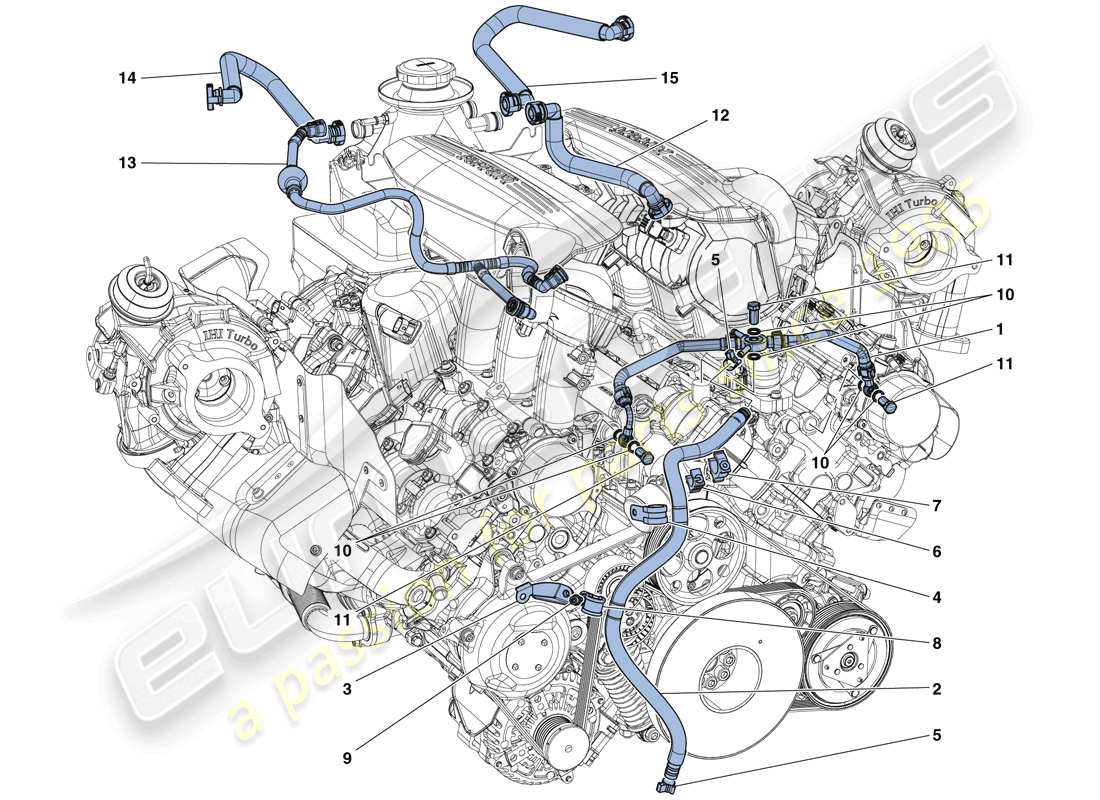

Ferrari 488 GTB (RHD) VENTS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
315504
COMPL. TUYAU D'ÉVACUATION D'EAU DE TÊTE
depuis
£152,37
depuis
£152,37
#
002
MPN:
323682
TUYAU EN CAOUTCHOUC COMPL. AVEC GAINE
depuis
£61,12
depuis
£61,12
#
003
MPN:
318928
SUPPORT DE MONTAGE DE TUYAU AUTO-PURGE
-N'est plus fourni- -Remplacé par 323685-
Remplacement
Remplacement
#
003
MPN:
323685
SUPPORT DE MONTAGE DE TUYAU AUTO-PURGE
-N'est plus fourni- -Remplacé par 324497-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 318928
#
003
MPN:
324497
SUPPORT DE MONTAGE DE TUYAU AUTO-PURGE
depuis
£13,76
depuis
£13,76
Cette pièce remplace le numéro de pièce 323685
#
004
MPN:
318122
SUPPORT AVEC GAINE
depuis
£4,75
depuis
£4,75
#
005
MPN:
13125470
COLLIER
depuis
£0,53
depuis
£0,53
#
006
MPN:
140727
AGRAFE
depuis
£0,47
depuis
£0,47
#
007
MPN:
213069
AGRAFE
depuis
£0,47
depuis
£0,47
#
008
MPN:
10441590
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10113600
#
009
MPN:
233600
VIS
-M6 X 12-
depuis
£0,47
depuis
£0,47
#
010
MPN:
10260960
joint
-Livré également avec un jeu de joints moteur-
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 292186
#
011
MPN:
11903811
TUYAU DE RACCORD POUR UNION
depuis
£1,24
depuis
£1,24
#
012
MPN:
311359
TUYAU DU RÉSERVOIR AU COUVERCLE ARRIÈRE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis
£30,48
depuis
£30,48
#
012
MPN:
311359
TUYAU DU RÉSERVOIR AU COUVERCLE ARRIÈRE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'au moteur n° 382489-
depuis
£30,48
depuis
£30,48
#
012
MPN:
311745
TUYAU DU RÉSERVOIR AU COUVERCLE ARRIÈRE
-Applicable pour EU GS, AUS, UK- -Applicable à partir du moteur n° 382490-
depuis
£137,53
depuis
£137,53
#
012
MPN:
311745
TUYAU DU RÉSERVOIR AU COUVERCLE ARRIÈRE
-Applicable pour les USA, CDN, USA LIGHT-
depuis
£137,53
depuis
£137,53
#
013
MPN:
320566
TUYAU DU RÉSERVOIR AU PLÉNUM DU COLLECTEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis
£108,94
depuis
£108,94
#
013
MPN:
320566
TUYAU DU RÉSERVOIR AU PLÉNUM DU COLLECTEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'au moteur n° 382489-
depuis
£108,94
depuis
£108,94
#
014
MPN:
311360
TUYAU D'ADMISSION DE VAPEUR DROIT
-Pas pour les USA, CDN, USA LIGHT- -N'est plus fourni- -Remplacé par 322002-
Remplacement
Remplacement
#
014
MPN:
322002
TUYAU D'ADMISSION DE VAPEUR DROIT
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis
£31,01
depuis
£31,01
Cette pièce remplace le numéro de pièce 311360
- et 5 plus. Cliquez pour voir les détails
#
014
MPN:
322002
TUYAU D'ADMISSION DE VAPEUR DROIT
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'au moteur n° 382489-
depuis
£31,01
depuis
£31,01
Cette pièce remplace le numéro de pièce 311360
- et 5 plus. Cliquez pour voir les détails
#
014
MPN:
322006
TUYAU D'ADMISSION DE VAPEUR DROIT
-Applicable pour EU GS, AUS, UK- -Applicable à partir du moteur n° 382490-
depuis
£138,54
depuis
£138,54
#
014
MPN:
322006
TUYAU D'ADMISSION DE VAPEUR DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis
£138,54
depuis
£138,54
#
015
MPN:
311361
TUYAU D'ADMISSION DE VAPEUR GAUCHE
-Pas pour les USA, CDN, USA LIGHT- -N'est plus fourni- -Remplacé par 322004-
Remplacement
Remplacement
#
015
MPN:
322004
TUYAU D'ADMISSION DE VAPEUR GAUCHE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis
£31,01
depuis
£31,01
Cette pièce remplace le numéro de pièce 311361
- et 5 plus. Cliquez pour voir les détails
#
015
MPN:
322004
TUYAU D'ADMISSION DE VAPEUR GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'au moteur n° 382489-
depuis
£31,01
depuis
£31,01
Cette pièce remplace le numéro de pièce 311361
- et 5 plus. Cliquez pour voir les détails
#
015
MPN:
322008
TUYAU D'ADMISSION DE VAPEUR GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable à partir du moteur n° 382490-
depuis
£76,20
depuis
£76,20
#
015
MPN:
322008
TUYAU D'ADMISSION DE VAPEUR GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis
£76,20
depuis
£76,20
