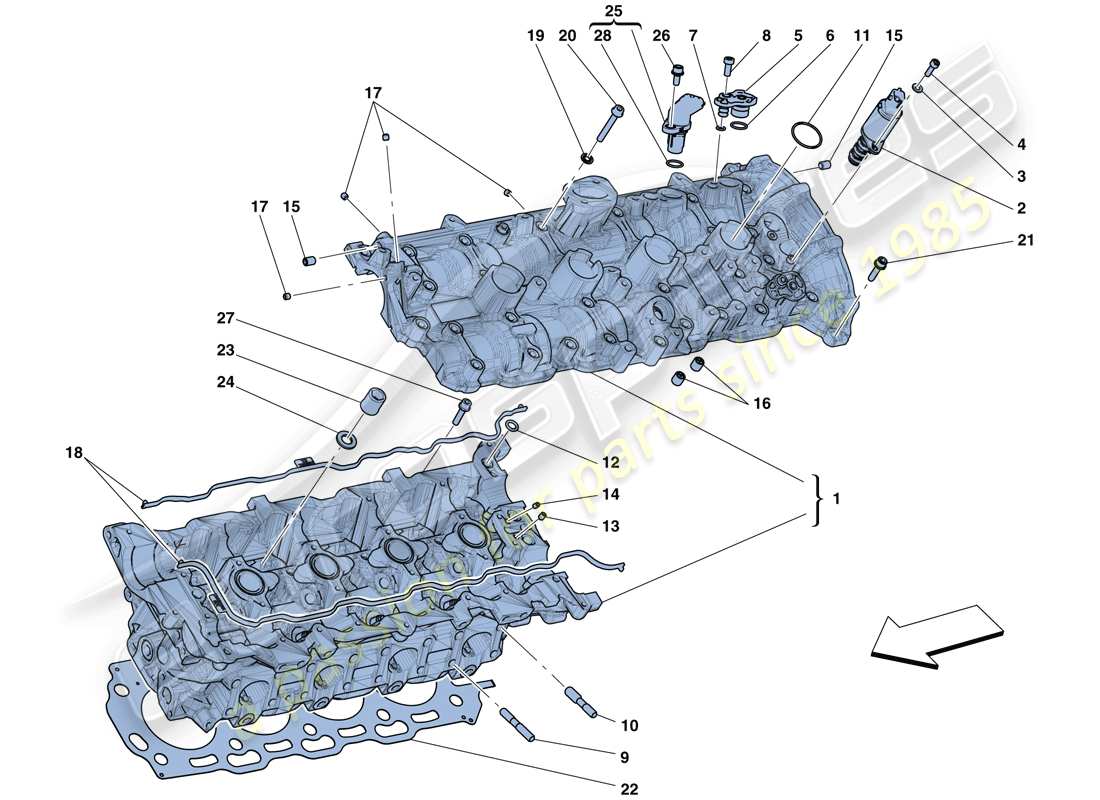

0004 - CULASSE GAUCHE
Ferrari 488 Spider (RHD) LEFT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
322085
Culasse gauche
-Applicable jusqu'au moteur n° 301125- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
001
MPN:
326531
Culasse gauche
-Applicable à partir du moteur n° 301126 jusqu'au moteur n° 405808- -Applicable après l'épuisement de 322085- -Applicable jusqu'à l'épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 322085
#
001
MPN:
818635
Culasse gauche
-Applicable à partir du moteur n° 405809- -Applicable après épuisement de 326531- -N'est plus fourni- -Remplacé par 837688-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 326531
#
001
MPN:
837688
Culasse gauche
-Pour les véhicules jusqu'au moteur n° 422117 commander également la patte du support 836236.7 réf.8, la patte du support 836236.7 réf.10 et la languette de la vis 231616.{ 8} réf.11- -Applicable à partir du moteur n°405809-
depuis
£1 630,13
depuis
£1 630,13
Cette pièce remplace le numéro de pièce 818635
#
002
MPN:
296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis
£60,73
depuis
£60,73
Cette pièce remplace le numéro de pièce 269227
- et 3 plus. Cliquez pour voir les détails
#
003
MPN:
11181574
Rondelle
depuis
£0,54
depuis
£0,54
#
004
MPN:
14304224
VIS
depuis
£0,47
depuis
£0,47
#
005
MPN:
287024
CASQUETTE
depuis
£4,02
depuis
£4,02
#
006
MPN:
14453281
joint
-Livré également avec un jeu de joints moteur-
depuis
£0,71
depuis
£0,71
#
007
MPN:
14452781
joint
-Livré également avec un jeu de joints moteur-
depuis
£0,47
depuis
£0,47
#
008
MPN:
13026924
VIS
depuis
£0,47
depuis
£0,47
#
009
MPN:
307168
GOUJON
depuis
£1,23
depuis
£1,23
#
010
MPN:
306320
GOUJON
depuis
£1,69
depuis
£1,69
#
011
MPN:
166657
joint
depuis
£0,47
depuis
£0,47
#
012
MPN:
127816
JOINT TORIQUE
depuis
£1,41
depuis
£1,41
#
013
MPN:
256827
VIS À VIS
depuis
£3,07
depuis
£3,07
#
014
MPN:
226414
VIS À VIS
depuis
£3,86
depuis
£3,86
#
015
MPN:
277903
CASQUETTE
depuis
£0,47
depuis
£0,47
#
016
MPN:
200458
CLAPET ANTI-RETOUR
-Applicable jusqu'au moteur n° 405808-
depuis
£5,32
depuis
£5,32
#
016
MPN:
342272
CLAPET ANTI-RETOUR
-Applicable à partir du moteur n° 405809-
depuis
£7,41
depuis
£7,41
#
017
MPN:
199760
BOUCHON FILETÉ
depuis
£0,47
depuis
£0,47
#
018
MPN:
295062
JOINT DE COUVERCLE DE CULASSE GAUCHE
-Remplacé par les pièces n° 339988 et 339989- -N'est plus fourni-
depuis
£30,93
depuis
£30,93
#
018
MPN:
339988
JOINT DE COUVERCLE GAUCHE, CÔTÉ ADMISSION
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
018
MPN:
339989
JOINT DE COUVERCLE GAUCHE, CÔTÉ ÉCHAPPEMENT
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
018
MPN:
781925
JOINT DE COUVERCLE GAUCHE, CÔTÉ ADMISSION
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable après l'épuisement de 339988-
depuis
£13,28
depuis
£13,28
Cette pièce remplace le numéro de pièce 339988
#
018
MPN:
781926
JOINT DE COUVERCLE GAUCHE, CÔTÉ ÉCHAPPEMENT
-Contactez fgt-sathelpdesk@Ferrari.com pour obtenir les instructions d'installation relatives- -Applicable après l'épuisement de 339989-
depuis
£13,28
depuis
£13,28
Cette pièce remplace le numéro de pièce 339989
#
019
MPN:
296075
Rondelle
depuis
£0,68
depuis
£0,68
#
020
MPN:
296759
VIS
depuis
£0,47
depuis
£0,47
#
021
MPN:
231620
VIS
-M6 X 25-
depuis
£0,47
depuis
£0,47
#
022
MPN:
278646
JOINT DE CULASSE-CARTER GAUCHE
-Applicable jusqu'au moteur n° 297220-
depuis
£86,93
depuis
£86,93
#
022
MPN:
319512
JOINT DE CULASSE-CARTER GAUCHE
-Applicable à partir du moteur n° 297221-
depuis
£85,44
depuis
£85,44
#
023
MPN:
271125
NOIX
depuis
£4,07
depuis
£4,07
#
024
MPN:
271129
Rondelle
depuis
£0,68
depuis
£0,68
#
025
MPN:
224573
CAPTEUR DE TEMPS
depuis
£11,13
depuis
£11,13
#
026
MPN:
231617
VIS
-M6 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433124
#
027
MPN:
231619
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
#
028
MPN:
849672
JOINT DE CAPTEUR DE DISTRIBUTION
depuis
£2,61
depuis
£2,61
-part-diagram-0005.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 488 SPIDER (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 488 SPIDER (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 488 SPIDER (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 488 SPIDER (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 488 SPIDER (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 488 SPIDER (RHD) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 488 SPIDER (RHD) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEUR INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 488 SPIDER (RHD) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 488 SPIDER (RHD) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 488 SPIDER (RHD) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 488 SPIDER (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 488 SPIDER (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 488 SPIDER (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 488 SPIDER (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 488 SPIDER (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 488 SPIDER (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 488 SPIDER (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 488 SPIDER (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 488 SPIDER (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 488 SPIDER (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 488 SPIDER (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 488 SPIDER (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 488 SPIDER (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 488 SPIDER (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 488 SPIDER (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 488 SPIDER (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 488 SPIDER (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 488 SPIDER (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 488 SPIDER (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 488 SPIDER (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 488 SPIDER (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 488 SPIDER (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 488 SPIDER (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 488 SPIDER (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 488 SPIDER (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 488 SPIDER (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 488 SPIDER (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 488 SPIDER (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 488 SPIDER (RHD) TOIT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 488 SPIDER (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 488 SPIDER (RHD) COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 488 SPIDER (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 488 SPIDER (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 488 SPIDER (RHD) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 488 SPIDER (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 488 SPIDER (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 488 SPIDER (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 488 SPIDER (RHD) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 488 SPIDER (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 488 SPIDER (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 488 SPIDER (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 488 SPIDER (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 488 SPIDER (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 488 SPIDER (RHD) FIXATIONS POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 488 SPIDER (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 488 SPIDER (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 488 SPIDER (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 488 SPIDER (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 488 SPIDER (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 488 SPIDER (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 488 SPIDER (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 488 SPIDER (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 488 SPIDER (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 488 SPIDER (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 488 SPIDER (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI 488 SPIDER (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 488 SPIDER (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 488 SPIDER (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 488 SPIDER (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 488 SPIDER (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 488 SPIDER (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
