0017 - REFROIDISSEUR INTERMÉDIAIRE

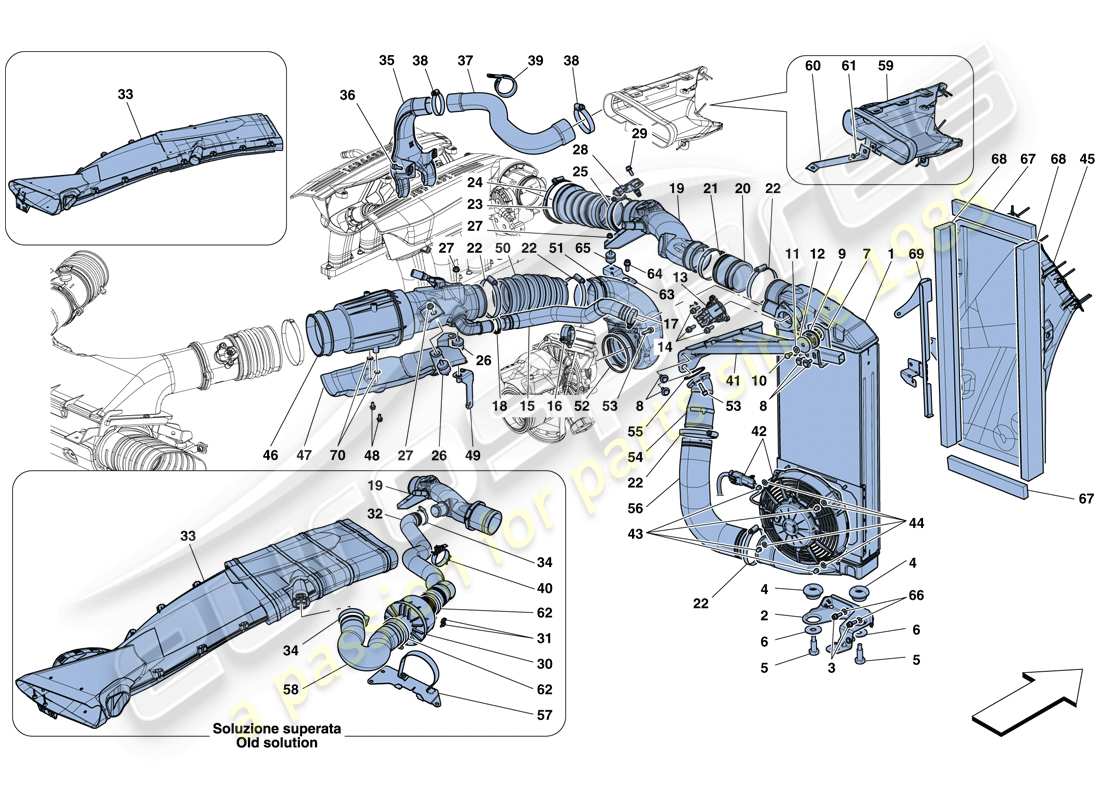

Ferrari 488 Spider (RHD) INTERCOOLER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 324494
REFROIDISSEUR INTERMÉDIAIRE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 320974
# 001
MPN: 324495
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 320975
# 001
MPN: 328422
REFROIDISSEUR INTERMÉDIAIRE DROIT
-Applicable après épuisement de 324494-
depuis £1 090,83
depuis £1 090,83
Cette pièce remplace le numéro de pièce 324494
# 001
MPN: 328423
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Applicable après épuisement de 324495-
depuis £1 090,83
depuis £1 090,83
Cette pièce remplace le numéro de pièce 324495
# 002
MPN: 321019
SUPPORT DE FIXATION INFÉRIEUR POUR REFROIDISSEUR INTERMÉDIAIRE DROIT
-Applicable jusqu'au Cul. Non : 131954-
depuis £42,56
depuis £42,56
# 002
MPN: 321020
SUPPORT DE FIXATION INFÉRIEUR POUR REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-Applicable jusqu'au Cul. Non : 131954-
depuis £42,56
depuis £42,56
# 002
MPN: 325297
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Applicable à partir du Ass. Non : 131955-
depuis £22,69
depuis £22,69
# 002
MPN: 325299
SUPPORT DE FIXATION INFÉRIEUR DROIT POUR REFROIDISSEUR INTERMÉDIAIRE
-Applicable à partir du Ass. Non : 131955-
depuis £22,69
depuis £22,69
# 003
MPN: 14304824
VIS
-Applicable à partir du Ass. Non : 131955-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14304821
# 003
MPN: 16286721
VIS
-Applicable à partir du Ass. N° 131955- -N'est plus fourni- -Remplacé par 14304824-
depuis £0,64
depuis £0,64
# 004
MPN: 290935
DOUILLE DE MONTAGE DE RADIATEUR
depuis £3,60
depuis £3,60
# 005
MPN: 316040
VIS
depuis £2,94
depuis £2,94
# 006
MPN: 13578801
Rondelle
depuis £0,53
depuis £0,53
# 007
MPN: 313559
SUPPORT DE FIXATION SUPÉRIEUR DU REFROIDISSEUR INTERMÉDIAIRE
depuis £14,28
depuis £14,28
# 008
MPN: 81591700
VIS
-M6 X 18-
depuis £1,25
depuis £1,25
# 009
MPN: 290938
DOUILLE EN CAOUTCHOUC DE FIXATION INTERCOOLER
depuis £6,50
depuis £6,50
# 010
MPN: 10902024
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902011 - et 2 plus. Cliquez pour voir les détails
# 011
MPN: 12620474
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12620479 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 66121400
Rondelle
depuis £6,75
depuis £6,75
Cette pièce remplace le numéro de pièce 12624977 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 315495
SOUPAPE DE PURGE
depuis £62,28
depuis £62,28
# 014
MPN: 231618
VIS
-M6 X 20-
depuis £0,52
depuis £0,52
# 015
MPN: 319273
TUYAU EN CAOUTCHOUC POUR SOUPAPE DE VIDANGE DROITE
depuis £26,36
depuis £26,36
# 015
MPN: 321178
TUYAU EN CAOUTCHOUC POUR SOUPAPE DE PURGE GAUCHE
depuis £26,36
depuis £26,36
# 016
MPN: 310150
AGRAFE
depuis £0,91
depuis £0,91
# 017
MPN: 296779
COLLIER À VIS
depuis £4,17
depuis £4,17
# 018
MPN: 224271
ANNEAU DE SERRAGE
depuis £0,92
depuis £0,92
# 019
MPN: 322654
TUYAU DROIT DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable jusqu'au Cul. Non : 135123-
depuis £68,67
depuis £68,67
# 019
MPN: 322655
TUYAU GAUCHE DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable jusqu'au Cul. Non : 135123-
depuis £124,85
depuis £124,85
# 019
MPN: 328415
TUYAU DROIT DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. N° 135124 jusqu'à Ass. Non. 136917-
depuis £226,29
depuis £226,29
# 019
MPN: 328416
TUYAU GAUCHE DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. N° 135124 jusqu'à Ass. Non. 136917-
depuis £159,79
depuis £159,79
# 019
MPN: 332171
TUYAU DROIT DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. Non : 136918-
depuis £123,98
depuis £123,98
# 019
MPN: 332172
TUYAU GAUCHE DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-Applicable à partir du Ass. Non : 136918-
depuis £225,41
depuis £225,41
# 020
MPN: 307646
RACCORD DE TUYAU
-Applicable jusqu'au Cul. Non : 135123-
depuis £80,72
depuis £80,72
# 020
MPN: 328421
RACCORD DE TUYAU
-Applicable à partir du Ass. Non : 135124-
depuis £112,10
depuis £112,10
# 021
MPN: 296785
COLLIER
depuis £6,84
depuis £6,84
Cette pièce remplace le numéro de pièce 13130370
# 022
MPN: 296785
COLLIER
depuis £6,84
depuis £6,84
Cette pièce remplace le numéro de pièce 13130370
# 023
MPN: 318185
TUYAU DE RACCORD SUR CORPS DE PAPILLON
depuis £87,88
depuis £87,88
# 024
MPN: 303232
COLLIER
depuis £2,96
depuis £2,96
# 025
MPN: 311609
COLLIER
depuis £1,82
depuis £1,82
Cette pièce remplace le numéro de pièce 297575
# 026
MPN: 285553
AMORTISSEUR DE VIBRATIONS
depuis £12,26
depuis £12,26
# 027
MPN: 14040614
NOIX
depuis £0,47
depuis £0,47
# 028
MPN: 272880
CAPTEUR DE PRESSION ET DE TEMPÉRATURE
depuis £12,52
depuis £12,52
# 029
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 030
MPN: 310096
GÉNÉRATEUR DE SON
-Applicable jusqu'au Cul. Non : 136917-
depuis £83,26
depuis £83,26
# 031
MPN: 314100
RIVET
-Applicable jusqu'au Cul. Non : 136917-
depuis £0,47
depuis £0,47
# 032
MPN: 320478
TUYAU DU CONDUIT D'ADMISSION AU GÉNÉRATEUR DE SON DROIT
-Applicable jusqu'au Cul. Non : 136917-
depuis £79,05
depuis £79,05
# 032
MPN: 320479
TUYAU DU CONDUIT D'ADMISSION AU GÉNÉRATEUR DE SON GAUCHE
-Applicable jusqu'au Cul. Non : 136917-
depuis £79,05
depuis £79,05
# 033
MPN: 87352700
COMPL. CONDUIT DU FLANÇON DROIT
-Applicable jusqu'au Cul. N° 136917- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 033
MPN: 87352800
COMPL. CONDUIT DE FLANQUE GAUCHE
-Applicable jusqu'au Cul. N° 136917- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 033
MPN: 88352500
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION DROIT
-Applicable à partir du Ass. Non : 136918-
depuis £285,94
depuis £285,94
Cette pièce remplace le numéro de pièce 87352500
# 033
MPN: 88352600
COMPL. CONDUIT D'ÉVENT ET D'EXTRACTION GAUCHE
-Applicable à partir du Ass. Non : 136918-
depuis £285,94
depuis £285,94
Cette pièce remplace le numéro de pièce 87352600
# 033
MPN: 88353900
COMPL. CONDUIT DU FLANÇON DROIT
-Applicable jusqu'au Cul. N° 136917- - Applicable après épuisement de 87352700-
depuis £302,77
depuis £302,77
Cette pièce remplace le numéro de pièce 87352700
# 033
MPN: 88354000
COMPL. CONDUIT DE FLANQUE GAUCHE
-Applicable jusqu'au Cul. N° 136917- - Applicable après épuisement de 87352800-
depuis £302,77
depuis £302,77
Cette pièce remplace le numéro de pièce 87352800
# 034
MPN: 296782
COLLIER
-Applicable jusqu'au Cul. Non : 136917-
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 035
MPN: 325076
TUYAU DE REFROIDISSEMENT DE LA BOBINE DROITE
depuis £20,76
depuis £20,76
Cette pièce remplace la pièce numéro 318049 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 035
MPN: 325077
TUYAU DE REFROIDISSEMENT DE LA BOBINE GAUCHE
depuis £20,76
depuis £20,76
Cette pièce remplace la pièce numéro 318050 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 036
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 037
MPN: 324947
TUYAU ENROULÉ
depuis £92,50
depuis £92,50
# 038
MPN: 296782
COLLIER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 039
MPN: 10448890
SUPPORT AVEC GAINE
depuis £1,17
depuis £1,17
# 040
MPN: 292206
CLIP DE RETENUE DE TUYAU
-Applicable jusqu'au Cul. Non : 136917-
depuis £0,52
depuis £0,52
# 041
MPN: 86694400
COMPL. TREILLIS SUPÉRIEUR GAUCHE
depuis £47,75
depuis £47,75
# 041
MPN: 86694500
COMPL. TREILLIS SUPÉRIEUR DROIT
depuis £47,75
depuis £47,75
# 042
MPN: 319950
VENTILATEUR ÉLECTRIQUE POUR REFROIDISSEUR INTERMÉDIAIRE
depuis £129,51
depuis £129,51
# 043
MPN: 168698
NOIX
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 14054048
# 044
MPN: 14446624
Rondelle
depuis £0,51
depuis £0,51
# 045
MPN: 87493300
COMPL. CONDUIT DE REFROIDISSEUR INTERMÉDIAIRE GAUCHE
depuis £92,50
depuis £92,50
# 045
MPN: 87494000
COMPL. CONDUIT DE REFROIDISSEUR INTERMÉDIAIRE DROIT
depuis £92,50
depuis £92,50
# 046
MPN: 320387
TUYAU DROIT DE LA BOITE DE FILTRE AU TURBO
depuis £227,07
depuis £227,07
# 046
MPN: 320388
TUYAU GAUCHE DE LA BOITE A FILTRE AU TURBO
depuis £227,07
depuis £227,07
# 047
MPN: 320389
BOUCLIER THERMIQUE DE TUYAU D'ADMISSION DROIT
depuis £37,46
depuis £37,46
# 047
MPN: 320390
BOUCLIER THERMIQUE DE TUYAU D'ADMISSION LH
depuis £37,46
depuis £37,46
# 048
MPN: 16284927
VIS
-M5 X 10-
Remplacement
Remplacement
# 049
MPN: 319019
SUPPORT DE MONTAGE POUR CONDUIT DROIT
depuis £9,34
depuis £9,34
# 049
MPN: 319020
SUPPORT DE MONTAGE POUR CONDUIT GAUCHE
depuis £9,34
depuis £9,34
# 050
MPN: 322660
MANCHON DE CONDUIT D'ADMISSION DROIT
depuis £42,04
depuis £42,04
Cette pièce remplace le numéro de pièce 313035 - et 5 plus. Cliquez pour voir les détails
# 050
MPN: 324304
MANCHON DE CONDUIT D'ADMISSION GAUCHE
depuis £67,47
depuis £67,47
Cette pièce remplace le numéro de pièce 322661 - et 6 plus. Cliquez pour voir les détails
# 051
MPN: 325566
COMPL. CONDUIT TURBO DROIT
depuis £105,70
depuis £105,70
Cette pièce remplace le numéro de pièce 313616 - et 6 plus. Cliquez pour voir les détails
# 051
MPN: 325567
COMPL. CONDUIT TURBO GAUCHE
depuis £129,51
depuis £129,51
Cette pièce remplace le numéro de pièce 313617 - et 5 plus. Cliquez pour voir les détails
# 052
MPN: 125521
JOINT TORIQUE
depuis £5,83
depuis £5,83
# 053
MPN: 231619
VIS
-M6 X 22-
depuis £0,51
depuis £0,51
# 054
MPN: 317448
RACCORD DE TUYAU AVEC BRIDE, CÔTÉ DROIT
depuis £78,63
depuis £78,63
# 054
MPN: 317449
RACCORD DE TUYAU AVEC BRIDE, CÔTÉ GAUCHE
depuis £78,63
depuis £78,63
# 055
MPN: 132829
joint
depuis £0,85
depuis £0,85
# 056
MPN: 325097

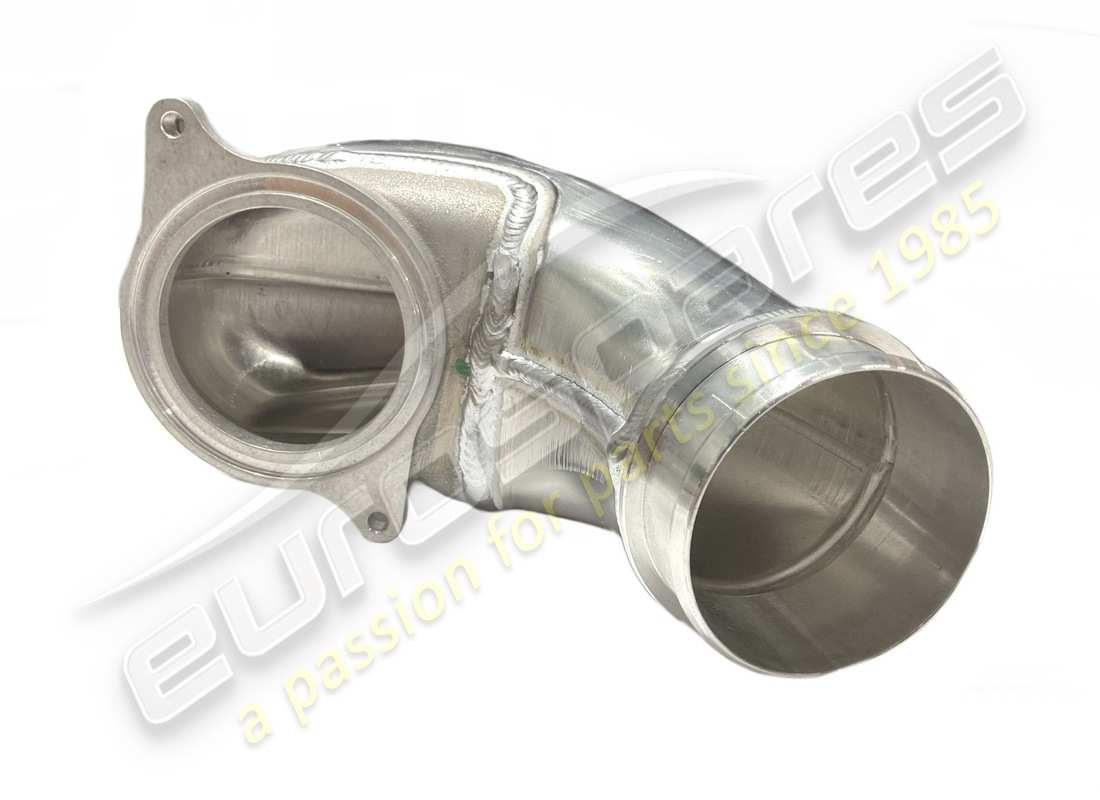

RACCORDEMENT DU TUYAU DROIT DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE
depuis £328,42
depuis £328,42
Cette pièce remplace le numéro de pièce 321749 - et 2 plus. Cliquez pour voir les détails
# 056
MPN: 325098
RACCORDEMENT DU TUYAU GAUCHE DU TURBO AU REFROIDISSEUR INTERMÉDIAIRE
depuis £328,42
depuis £328,42
Cette pièce remplace le numéro de pièce 321750 - et 2 plus. Cliquez pour voir les détails
# 057
MPN: 320480
SUPPORT DE MONTAGE GÉNÉRATEUR DE SON DROIT
-Applicable jusqu'au Cul. Non : 136917-
depuis £26,06
depuis £26,06
# 057
MPN: 320481
SUPPORT DE MONTAGE GÉNÉRATEUR DE SON GAUCHE
-Applicable jusqu'au Cul. Non : 136917-
depuis £26,06
depuis £26,06
# 058
MPN: 324215
TUYAU ENROULÉ
-Applicable jusqu'au Cul. Non : 136917-
depuis £151,38
depuis £151,38
# 059
MPN: 87196800
CONDUIT DCT FLANÇ GAUCHE
depuis £180,39
depuis £180,39
# 059
MPN: 87196900
CONDUIT DCT FLANÇ DROIT
depuis £180,39
depuis £180,39
# 060
MPN: 87340700
SUPPORT DE MONTAGE DCT POUR SUBSTRUCTURE ARRIÈRE GAUCHE
depuis £28,58
depuis £28,58
Cette pièce remplace le numéro de pièce 87340800
# 060
MPN: 87341000
SUPPORT DE MONTAGE DCT POUR SUBSTRUCTURE ARRIÈRE DROITE
depuis £28,58
depuis £28,58
Cette pièce remplace le numéro de pièce 87340900
# 061
MPN: 11626124
VIS
-M6 X 25-
depuis £0,79
depuis £0,79
# 062
MPN: 262116

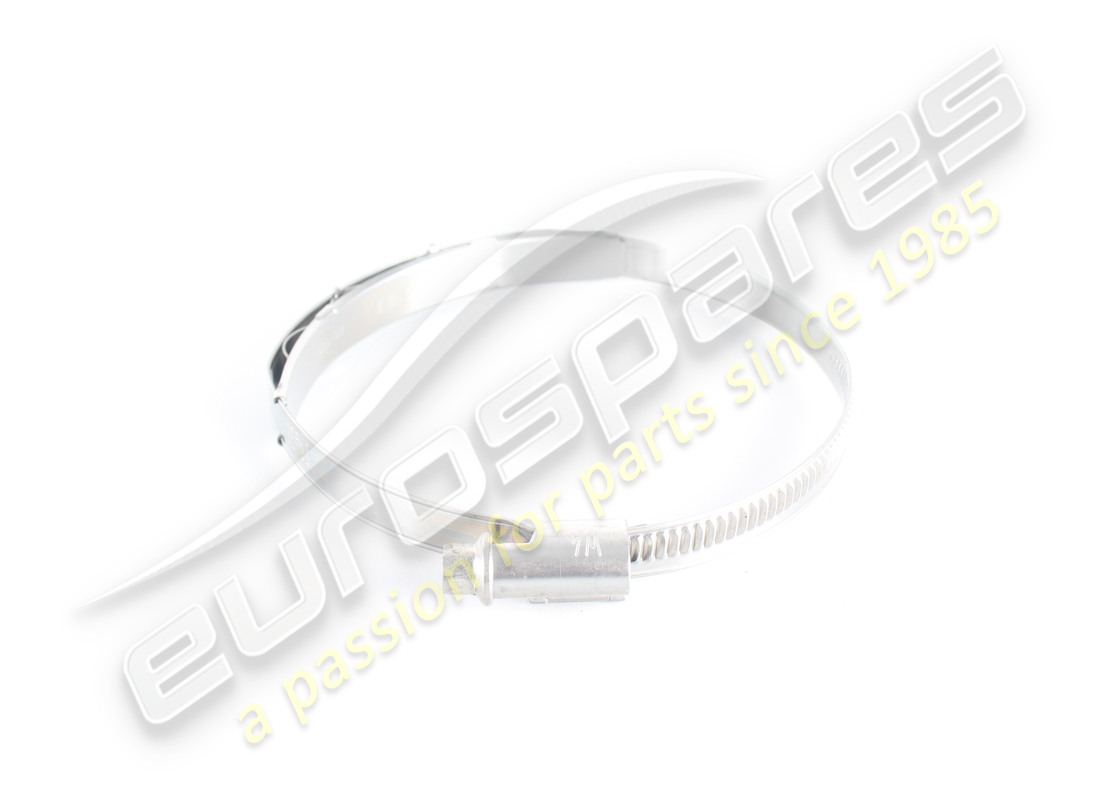

COLLIER
depuis £1,71
depuis £1,71
# 063
MPN: 328222
SUPPORT DE RÉGLAGE DE TUYAU HAUTE PRESSION
depuis £12,26
depuis £12,26
# 064
MPN: 81290900
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 67578600
# 065
MPN: 225408
DOUILLE CYLINDRIQUE
depuis £4,70
depuis £4,70
# 066
MPN: 12646624
Rondelle
depuis £0,53
depuis £0,53
# 067
MPN: 87646400
JOINT DE CONDUIT SUPÉRIEUR/INFÉRIEUR
depuis £5,58
depuis £5,58
# 068
MPN: 87660500
JOINT DE CONDUIT LATÉRAL
depuis £34,84
depuis £34,84
# 069
MPN: 87669600
BOUCLIER DE JOINT LATÉRAL DE CONDUIT GAUCHE
depuis £15,72
depuis £15,72
# 069
MPN: 87669700
BOUCLIER DE JOINT LATÉRAL POUR CONDUIT DROIT
depuis £28,58
depuis £28,58
# 070
MPN: 12637801
Rondelle
depuis £0,53
depuis £0,53
-part-diagram-0018.webp "FERRARI 488 SPIDER (RHD) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 488 SPIDER (RHD) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 488 SPIDER (RHD) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 488 SPIDER (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 488 SPIDER (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 488 SPIDER (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 488 SPIDER (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 488 SPIDER (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 488 SPIDER (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 488 SPIDER (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 488 SPIDER (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 488 SPIDER (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 488 SPIDER (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 488 SPIDER (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 488 SPIDER (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 488 SPIDER (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 488 SPIDER (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 488 SPIDER (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 488 SPIDER (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 488 SPIDER (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 488 SPIDER (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 488 SPIDER (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 488 SPIDER (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 488 SPIDER (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 488 SPIDER (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 488 SPIDER (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 488 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 488 SPIDER (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 488 SPIDER (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 488 SPIDER (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 488 SPIDER (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 488 SPIDER (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 488 SPIDER (RHD) TOIT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 488 SPIDER (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 488 SPIDER (RHD) COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 488 SPIDER (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 488 SPIDER (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 488 SPIDER (RHD) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 488 SPIDER (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 488 SPIDER (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 488 SPIDER (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 488 SPIDER (RHD) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 488 SPIDER (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 488 SPIDER (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 488 SPIDER (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 488 SPIDER (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 488 SPIDER (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 488 SPIDER (RHD) FIXATIONS POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 488 SPIDER (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 488 SPIDER (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 488 SPIDER (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 488 SPIDER (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 488 SPIDER (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 488 SPIDER (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 488 SPIDER (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 488 SPIDER (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 488 SPIDER (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 488 SPIDER (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 488 SPIDER (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 488 SPIDER (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI 488 SPIDER (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 488 SPIDER (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 488 SPIDER (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 488 SPIDER (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 488 SPIDER (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 488 SPIDER (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 488 SPIDER (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 488 SPIDER (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 488 SPIDER (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 488 SPIDER (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 488 SPIDER (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 488 SPIDER (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 488 SPIDER (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 488 SPIDER (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 488 SPIDER (RHD) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 488 SPIDER (RHD) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 488 SPIDER (RHD) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
