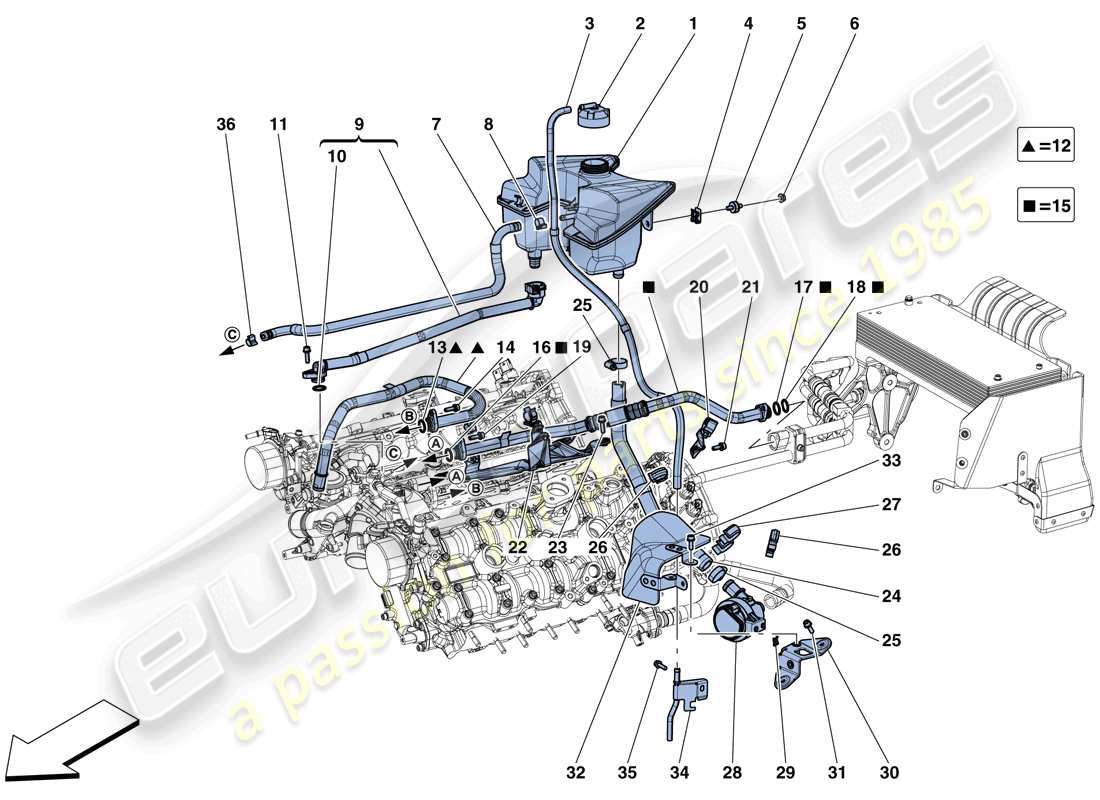

0024 - REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX
Ferrari 488 Spider (RHD) COOLING - HEADER TANK AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 321089
RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 332129
RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT
-Applicable après épuisement de 321089-
depuis £188,75
depuis £188,75
Cette pièce remplace le numéro de pièce 321089
# 002
MPN: 145030
BOUCHON AVEC RENIFLARD
depuis £13,65
depuis £13,65
# 003
MPN: 321090
COMPL. TUYAU DE VIDANGE EN CAOUTCHOUC DU RÉSERVOIR COLLECTEUR
depuis £23,87
depuis £23,87
# 004
MPN: 62766300
AGRAFE
depuis £0,53
depuis £0,53
# 005
MPN: 225408
DOUILLE CYLINDRIQUE
depuis £4,70
depuis £4,70
# 006
MPN: 14059214
NOIX
depuis £0,53
depuis £0,53

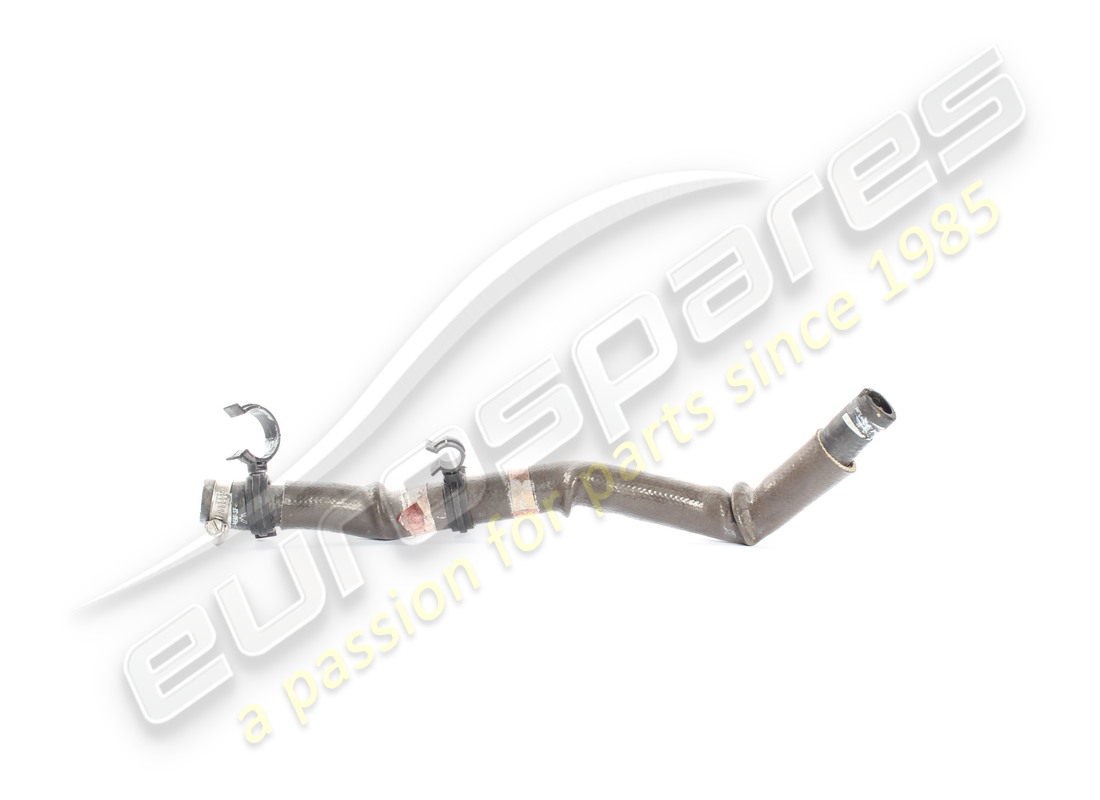

# 007
MPN: 323681
TUYAU DE RÉSERVOIR COLLECTEUR EN CAOUTCHOUC
depuis £74,85
depuis £74,85
Cette pièce remplace le numéro de pièce 317487
# 008
MPN: 13125470
COLLIER
depuis £0,47
depuis £0,47
# 009
MPN: 317021
TUYAU DE RÉSERVOIR COLLECTEUR
depuis £81,57
depuis £81,57
# 010
MPN: 130295
JOINT TORIQUE
depuis £0,77
depuis £0,77
# 011
MPN: 231617
VIS
-M6 X 18-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14433124
# 011
MPN: 231619
VIS
-M6 X 22- -N'est plus fourni- -Remplacé par 231617-
depuis £0,54
depuis £0,54
# 012
MPN: 322388
COMPL. TUYAUTERIE
depuis £75,68
depuis £75,68
# 013
MPN: 287632
JOINT TORIQUE
-Livré également avec un jeu de joints moteur-
depuis £1,77
depuis £1,77
# 014
MPN: 231618
VIS
-M6 X 20-
depuis £0,54
depuis £0,54
# 015
MPN: 318109
TUYAU DE RETOUR D'EAU D'UN ÉCHANGEUR DE CHALEUR À HUILE SIMPLE
depuis £159,79
depuis £159,79
# 016
MPN: 287632
JOINT TORIQUE
-Livré également avec un jeu de joints moteur-
depuis £1,77
depuis £1,77
# 017
MPN: 318989
JOINT TORIQUE
-Livré également avec un jeu de joints moteur-
depuis £3,09
depuis £3,09
# 018
MPN: 318329
JOINT TORIQUE
-Livré également avec un jeu de joints moteur-
depuis £22,28
depuis £22,28
# 019
MPN: 231618
VIS
-M6 X 20-
depuis £0,54
depuis £0,54
# 020
MPN: 310680
SUPPORT DE MONTAGE DE TUYAU DE RETOUR POUR ÉCHANGEUR DE CHALEUR À HUILE SIMPLE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 020
MPN: 830816
SUPPORT DE MONTAGE DE TUYAU DE RETOUR POUR ÉCHANGEUR DE CHALEUR À HUILE SIMPLE
-Applicable après épuisement de 310680-
depuis £11,31
depuis £11,31
Cette pièce remplace le numéro de pièce 310680
# 021
MPN: 248334
VIS
-M6 X 16-
depuis £0,47
depuis £0,47
# 022
MPN: 312851
COMPL. RÉSERVOIR COLLECTEUR ET SUPPORT DE TUYAU DE DÉCONNEXION
depuis £66,43
depuis £66,43
Cette pièce remplace le numéro de pièce 318194
# 022
MPN: 318194
COMPL. RÉSERVOIR COLLECTEUR ET SUPPORT DE TUYAU DE DÉCONNEXION
-N'est plus fourni- -Remplacé par 312851-
Remplacement
Remplacement
# 023
MPN: 231619
VIS
-M6 X 22- -N'est plus fourni- -Remplacé par 231622-
depuis £0,53
depuis £0,53
# 023
MPN: 231622
VIS
-M6 X 22-
depuis £0,53
depuis £0,53
# 024
MPN: 320947
TUYAU DE LIVRAISON DE LA POMPE
depuis £51,38
depuis £51,38
# 025
MPN: 296778
COLLIER À VIS
Remplacement
Remplacement
# 026
MPN: 303560
CLIP PIVOTANT
depuis £0,62
depuis £0,62
# 027
MPN: 160013
AGRAFE
depuis £0,57
depuis £0,57
# 028
MPN: 291349
POMPE DE RECIRCULATION D'EAU AU RALENTI
depuis £1 184,79
depuis £1 184,79
# 029
MPN: 291645
AGRAFE
depuis £2,27
depuis £2,27
# 030
MPN: 320964
SUPPORT DE MONTAGE DE POMPE
depuis £14,80
depuis £14,80
# 031
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 032
MPN: 324937
BOUCLIER THERMIQUE DE POMPE
depuis £49,31
depuis £49,31
Cette pièce remplace le numéro de pièce 320965 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 034
MPN: 320347
TUYAU DE VIDANGE RIGIDE DU RÉSERVOIR COLLECTEUR
depuis £20,34
depuis £20,34
# 035
MPN: 231619
VIS
-M6 X 22-
depuis £0,54
depuis £0,54
# 036
MPN: 13126970
COLLIER
depuis £0,82
depuis £0,82
