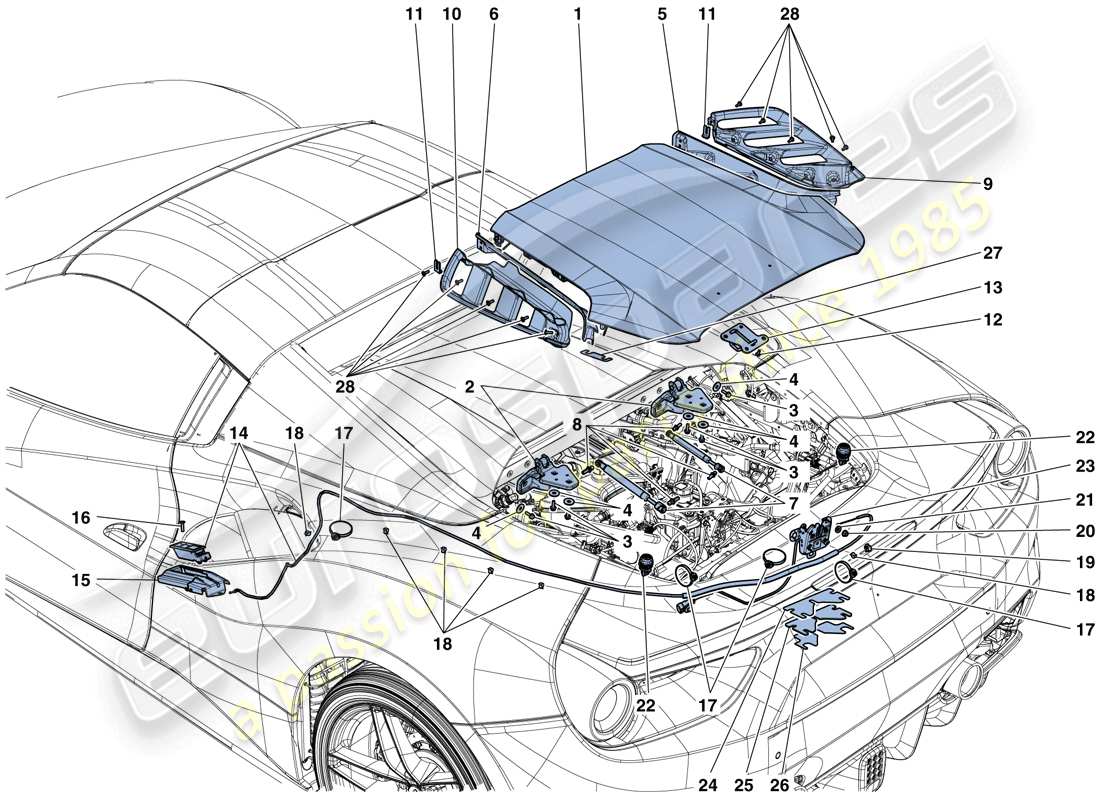

0112 - COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT
Ferrari 488 Spider (USA) ENGINE COMPARTMENT LID AND RELEASE MECHANISM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
87381811

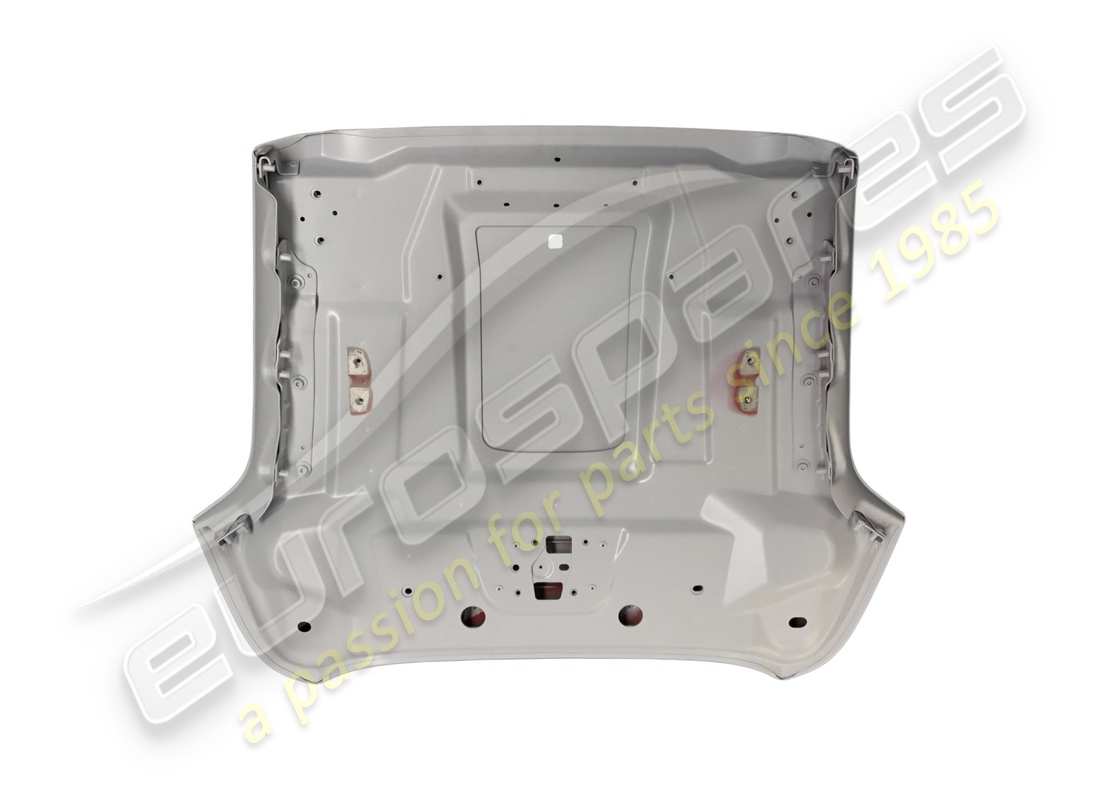

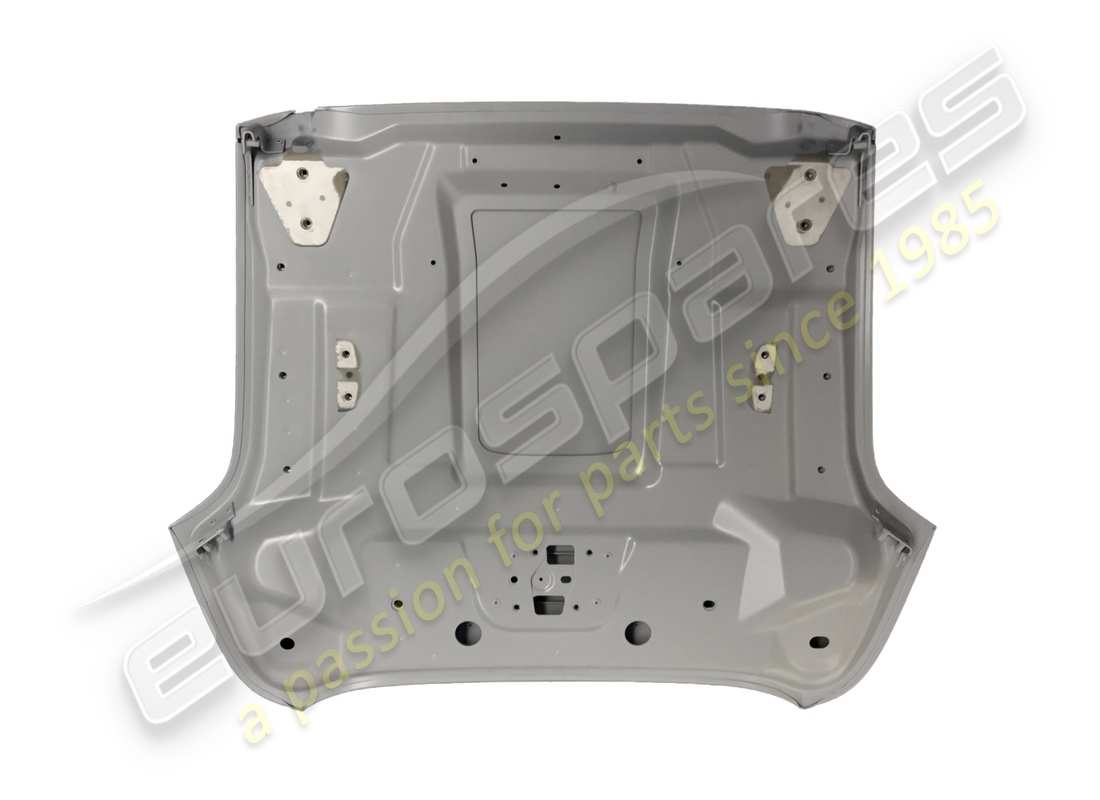

couvercle arrière
-Pas pour les États-Unis, CDN-
depuis
£1 207,50
depuis
£1 207,50
#
001
MPN:
87413911

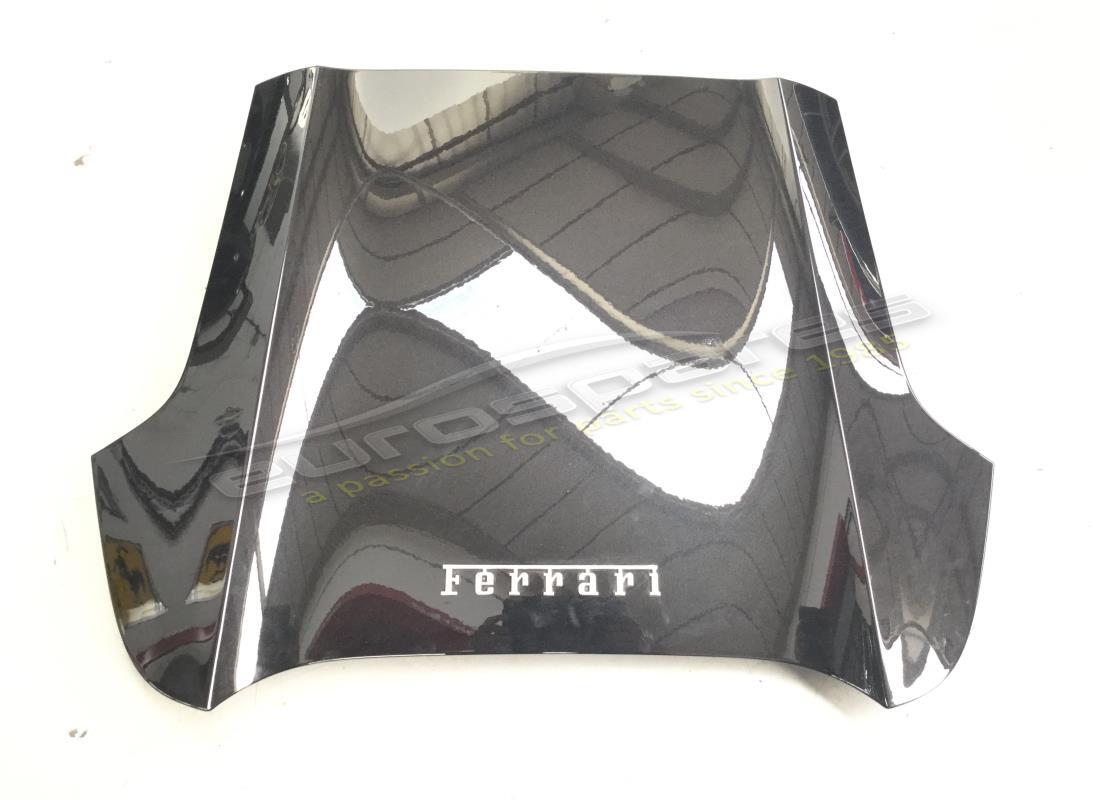

couvercle arrière
-Applicable aux États-Unis, CDN-
depuis
£2 521,25
depuis
£2 521,25
#
002
MPN:
87624800

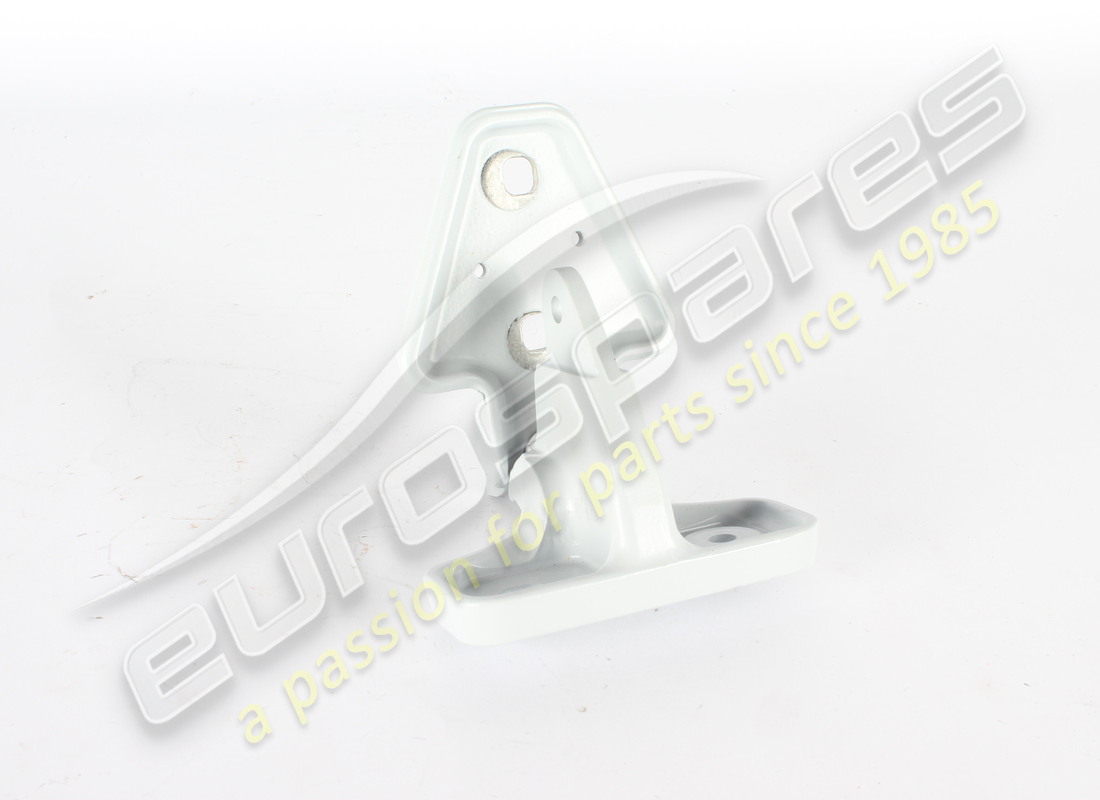

CHARNIÈRE DU COUVERCLE DU COMPARTIMENT MOTEUR
depuis
£80,65
depuis
£80,65
#
003
MPN:
16286121
VIS
-M6 X 20-
depuis
£0,47
depuis
£0,47
#
003
MPN:
16286124
VIS
-M6 X 20- -N'est plus fourni- -Remplacé par 16286121-
depuis
£0,47
depuis
£0,47
#
004
MPN:
12647021
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12640721
- et 2 plus. Cliquez pour voir les détails
#
005
MPN:
87667600
COUVERCLE DE COMPARTIMENT MOTEUR DROIT GARNITURE DE GRILLE D'ÉVENT
depuis
£61,50
depuis
£61,50
#
006
MPN:
87667500
GARNITURE DE GRILLE D'ÉVENT D'AIR DU COUVERCLE DU COMPARTIMENT MOTEUR GAUCHE
depuis
£61,50
depuis
£61,50
#
007
MPN:
87780900

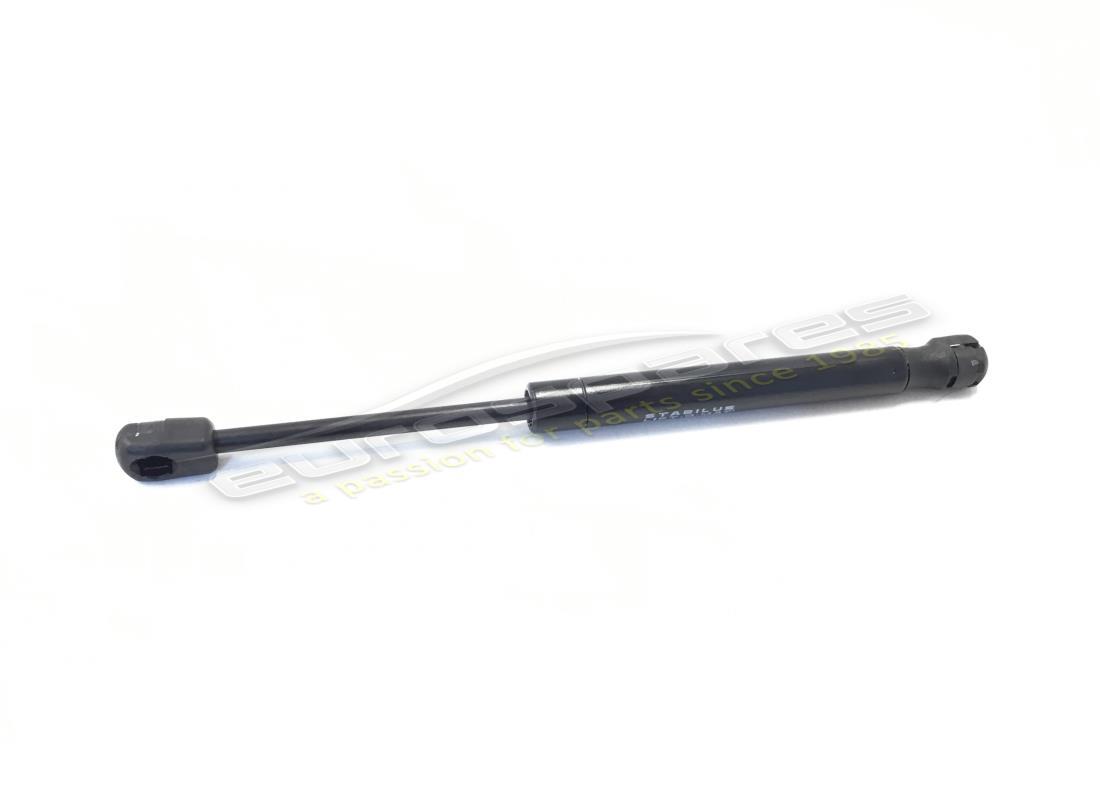

Vérin à gaz
depuis
£21,57
depuis
£21,57
#
008
MPN:
67251200
ÉPINGLE
depuis
£0,68
depuis
£0,68
#
009
MPN:
87667000
COMPL. GRILLE D'ÉVENT DU COUVERCLE MOTEUR DROIT
depuis
£200,61
depuis
£200,61
#
010
MPN:
87666900
COMPL. GRILLE D'ÉVENT DU COUVERCLE MOTEUR GAUCHE
depuis
£200,61
depuis
£200,61
#
011
MPN:
87934400
ESPACEUR
-Ème. 1 mm- -N'est plus fourni-
depuis
£2,18
depuis
£2,18
#
011
MPN:
87934500
ESPACEUR
-Ème. 2 mm- -N'est plus fourni-
depuis
£2,27
depuis
£2,27
#
012
MPN:
85833900
VIS
-M5 X 16-
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 81972800
#
013
MPN:
83467200
GÂCHE DE SERRURE
depuis
£14,42
depuis
£14,42
#
014
MPN:
87258800
POIGNÉE DE COUVERCLE ARRIÈRE, COMPL. AVEC CÂBLE
-Applicable pour GD-
depuis
£62,04
depuis
£62,04
#
014
MPN:
87513800
POIGNÉE DE COUVERCLE ARRIÈRE, COMPL. AVEC CÂBLE
-Pas pour GD-
depuis
£122,61
depuis
£122,61
#
015
MPN:
82926600
SUPPORT POUR POIGNÉE DE COUVERCLE DE COMPARTIMENT MOTEUR
-Pas pour GD-
depuis
£67,82
depuis
£67,82
#
015
MPN:
83028900
SUPPORT POUR POIGNÉE DE COUVERCLE DE COMPARTIMENT MOTEUR
-Applicable pour GD-
depuis
£14,84
depuis
£14,84
#
016
MPN:
11626124
VIS
-M6 X 25-
depuis
£0,85
depuis
£0,85
#
017
MPN:
217854
AGRAFE
depuis
£0,53
depuis
£0,53
#
018
MPN:
14569480
AGRAFE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 81580800
#
019
MPN:
14569680
AGRAFE
depuis
£0,47
depuis
£0,47
#
020
MPN:
14059214
NOIX
depuis
£0,47
depuis
£0,47
#
021
MPN:
12647604
Rondelle
depuis
£0,47
depuis
£0,47
#
022
MPN:
67161800
AMORTISSEUR DE VIBRATIONS
depuis
£21,53
depuis
£21,53
Cette pièce remplace le numéro de pièce 69773300
#
023
MPN:
84076100
SERRURE DU COUVERCLE DU COMPARTIMENT MOTEUR
depuis
£40,43
depuis
£40,43
#
024
MPN:
87231800
CALE DE VERROUILLAGE DU COUVERCLE MOTEUR
-Ème. 1 mm-
depuis
£4,50
depuis
£4,50
#
025
MPN:
87231900
CALE DE VERROUILLAGE DU COUVERCLE MOTEUR
-Ème. 3 mm-
depuis
£4,11
depuis
£4,11
#
026
MPN:
87232000
ESPACEUR DE VERROUILLAGE
depuis
£1,72
depuis
£1,72
#
027
MPN:
88158700
ESPACEUR
-Applicable jusqu'à épuisement-
depuis
£2,07
depuis
£2,07
#
028
MPN:
85833700
VIS
-M5 X 10-
depuis
£0,47
depuis
£0,47
#
028
MPN:
85833900
VIS
-M5 X 16- -N'est plus fourni- -Remplacé par 85833700-
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 81972800
