007 - Réservoirs et tuyaux de carburant

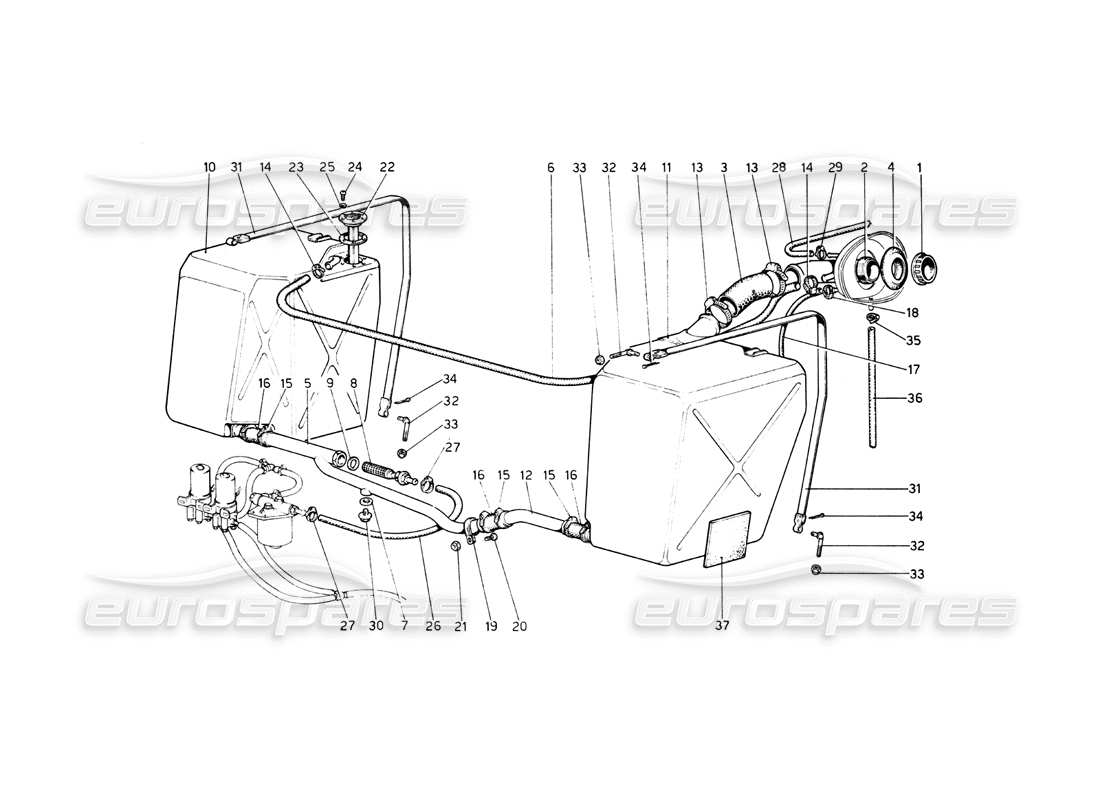

Ferrari 512 BB Fuel Tanks and Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 113401
Bouchon De Remplissage De Carburant
depuis £65,36
depuis £65,36
Cette pièce remplace le numéro de pièce 101453 - et 2 plus. Cliquez pour voir les détails
# 002
MPN: 111437
REMPLISSAGE DE CARBURANT
Remplacement
Remplacement
# 003
MPN: 107648
MANCHE
Remplacement
Remplacement
# 004
MPN: 101465
JOINT OU JOINT
depuis £49,35
depuis £49,35
Cette pièce remplace le numéro de pièce 241-20-600-00 - et 7 plus. Cliquez pour voir les détails
# 005
MPN: 105822
TUYAU DE RACCORDEMENT AU RÉSERVOIR DROIT
depuis £265,38
depuis £265,38
# 006
MPN: 103442
TUYAU DE RENIFLARD DU RÉSERVOIR DROIT À L'UNION
# 007
MPN: 10278650
JOINT OU JOINT
depuis £0,47
depuis £0,47
# 008
MPN: 102600
filtre
depuis £296,04
depuis £296,04
Cette pièce remplace le numéro de pièce 820960 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 102645
joint
depuis £3,63
depuis £3,63
Cette pièce remplace le numéro de pièce 104283 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 109816

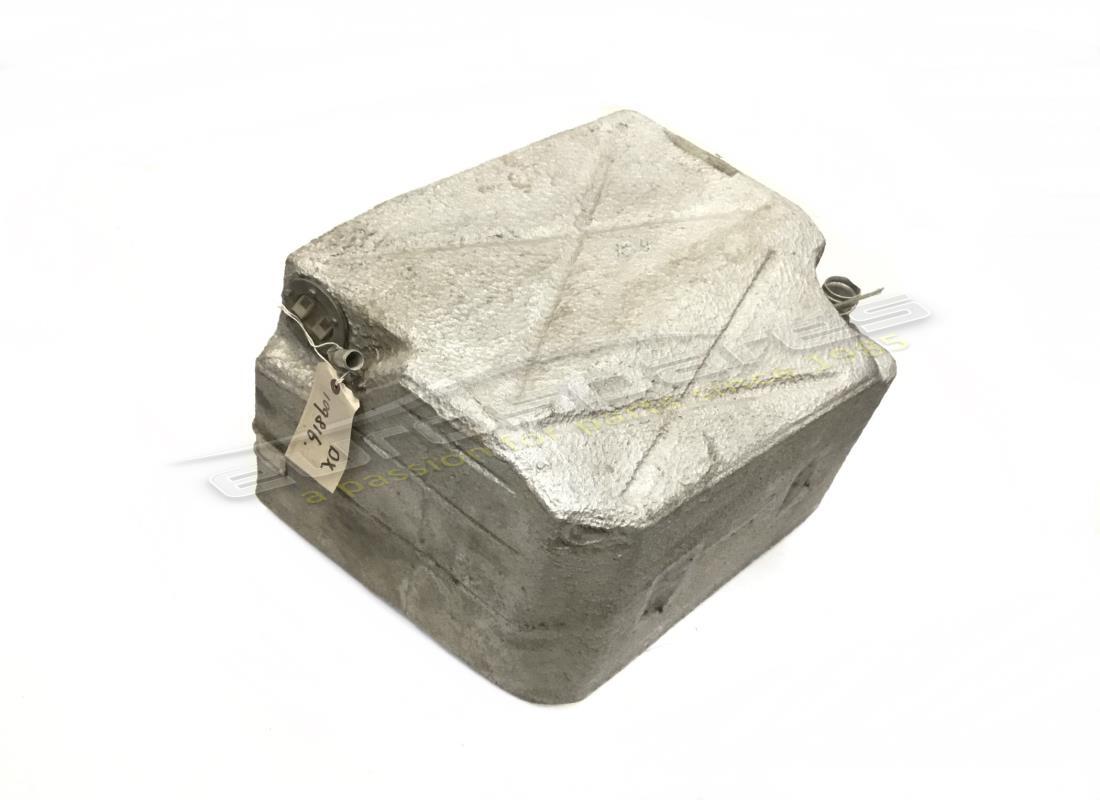

RÉSERVOIR D'ESSENCE DROIT
depuis £1 212,02
depuis £1 212,02
Cette pièce remplace le numéro de pièce 50320209 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 109815
RÉSERVOIR DE CARBURANT GAUCHE
depuis £1 700,69
depuis £1 700,69
Cette pièce remplace le numéro de pièce 50320308
# 012
MPN: 105821
TUYAU DE RACCORDEMENT AU RÉSERVOIR GAUCHE
depuis £47,85
depuis £47,85
# 013
MPN: 12174790
CLIP DU JUBILÉ
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 50188200
# 014
MPN: 104022
CLIP DU JUBILÉ
Remplacement
Remplacement
# 015
MPN: 108785
CLIP DU JUBILÉ
Remplacement
Remplacement
# 016
MPN: 114277
MANCHE
depuis £31,14
depuis £31,14
Cette pièce remplace le numéro de pièce 101468 - et 3 plus. Cliquez pour voir les détails
# 017
MPN: 105959
TUYAU D'ÉVENT DE L'UNION
depuis £129,87
depuis £129,87
# 018
MPN: 101296
CLIP DU JUBILÉ
# 019
MPN: 106195
SUPPORT À CLIP
depuis £17,63
depuis £17,63
# 020
MPN: 106196
VIS
depuis £2,49
depuis £2,49
# 021
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 022
MPN: 105320
CONTRÔLE DE L'INDICATEUR DE NIVEAU
utiliser le numéro de pièce : Mc3701/100
depuis £309,75
depuis £309,75
# 022
MPN: MC3701/100
TRANSMETTEUR DE NIVEAU DE RÉSERVOIR DE CARBURANT (UNIVERSEL)
depuis £83,95
depuis £83,95
Cette pièce remplace le numéro de pièce 108644 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 101462
joint
depuis £14,72
depuis £14,72
Cette pièce remplace le numéro de pièce 820925 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 10374911
VIS
depuis £0,47
depuis £0,47
# 025
MPN: 11195370
Rondelle
depuis £0,47
depuis £0,47
# 026
MPN: 105992
TUYAU DU VENTILATEUR AU FILTRE
depuis £42,75
depuis £42,75
# 027
MPN: 13000390
CLIP DU JUBILÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 105527
TUBO RIFLUSSO CARBURANTE
Remplacement
Remplacement
# 029
MPN: 10168590
CLIP DU JUBILÉ
Remplacement
Remplacement
# 030
MPN: 10300771
BOUCHON DE VIDANGE DE CARBURANT
depuis £0,58
depuis £0,58
# 031
MPN: 103444
RUBAN COMPLET AVEC BOUTS
Variantes avec conduite à droite
depuis £19,62
depuis £19,62
# 031
MPN: 110317
SANGLE DE RÉSERVOIR À GAUCHE À GAUCHE
depuis £101,74
depuis £101,74
Cette pièce remplace le numéro de pièce 50400001 - et 3 plus. Cliquez pour voir les détails
# 032
MPN: 213177
ESTREMITA NASTRI FISSAGGIO SEFBATOI
Remplacement
Remplacement
# 033
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 034
MPN: 10796440
GOUPILLE FENDUE
depuis £18,35
depuis £18,35
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 102604
CLIP DU JUBILÉ
Remplacement
Remplacement
# 036
MPN: 105958
TUYAU D'ÉVENT POUR RÉSERVOIR
depuis £24,23
depuis £24,23
# 037
MPN: 106479
FEUTRE D'ADAPTATION DU RÉSERVOIR
depuis £10,35
depuis £10,35
Cette pièce remplace le numéro de pièce 50187608
