026 - Système de freinage

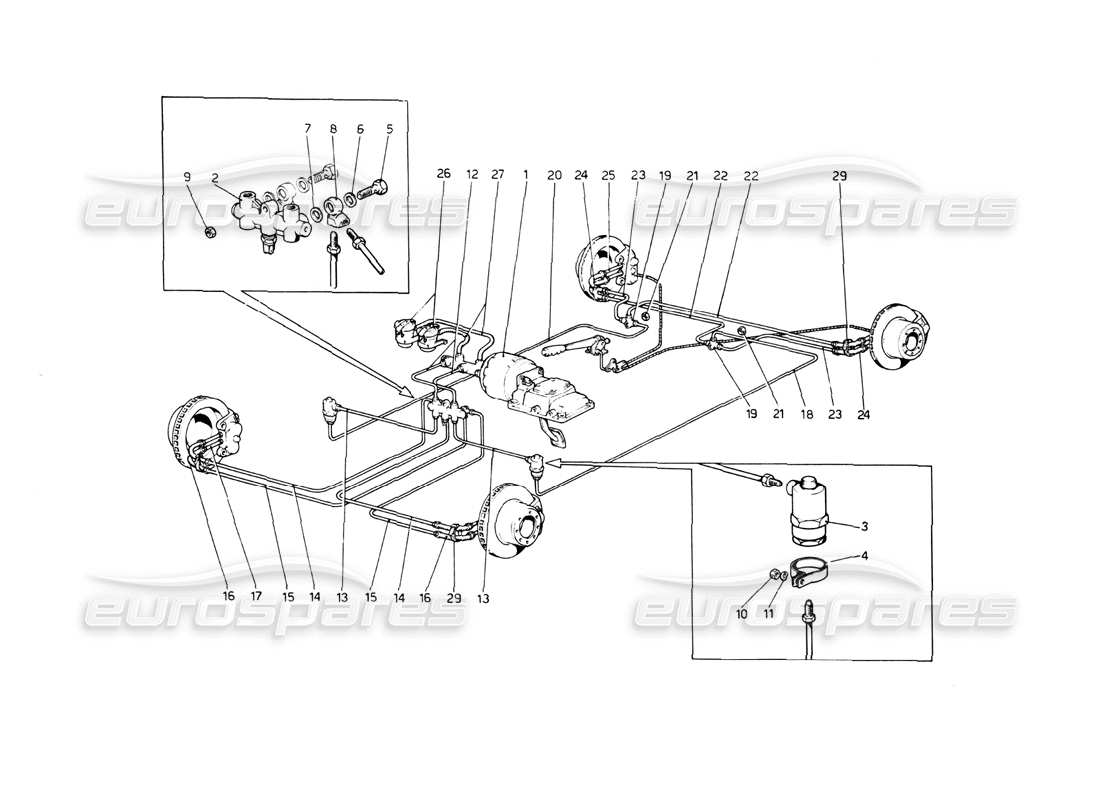

Ferrari 512 BB Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
105230
SERVO DE FREIN
(utilisez 151471)
Remplacement
Remplacement
#
001
MPN:
151471
SERVO ET POMPE DE FREIN LHD
depuis
£1 200,00
depuis
£1 200,00
Cette pièce remplace le numéro de pièce 133568
- et 7 plus. Cliquez pour voir les détails
#
001
MPN:
681075
Servofrein et pompe RHD
Remplacement
Remplacement
#
002
MPN:
101415
SOUPAPE DE SIGNAL DE DIFFÉRENCE DE PRESSION
depuis
£505,60
depuis
£505,60
Cette pièce remplace le numéro de pièce 680979
#
003
MPN:
104479
DÉPRESSEUR POUR FRENI POSTERIORI
depuis
£338,89
depuis
£338,89
#
004
MPN:
106866
PINCE DE FIXATION DEPRESSEUR
depuis
£4,08
depuis
£4,08
#
005
MPN:
105802
SYNDICAT
depuis
£16,31
depuis
£16,31
#
006
MPN:
105803
joint
depuis
£1,50
depuis
£1,50
#
007
MPN:
105804
joint
depuis
£1,69
depuis
£1,69
#
008
MPN:
105805
RÉGLABLE DANS LES DEUX VOIES
depuis
£50,25
depuis
£50,25
#
009
MPN:
104030
ÉCROU AUTO-BLOQUANT
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
010
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
011
MPN:
10516471
Rondelle
Remplacement
Remplacement
#
012
MPN:
107366
VALVE INDICATEUR DE DIFFÉRENCE DE PRESSION DE TUYAU DE SERVO DE FREIN ALIA
depuis
£8,75
depuis
£8,75
Cette pièce remplace le numéro de pièce 101409
- et 2 plus. Cliquez pour voir les détails
#
012
MPN:
107367
TUYAU DU SERVO DE FREIN À LA VALVE INDICATEUR DE DIFFÉRENCE DE PRESSION
Variantes avec conduite à droite
#
013
MPN:
105848
TUYAU DE LA VALVE DE SIGNAL AU DÉPRESSEUR
depuis
£13,63
depuis
£13,63
#
013
MPN:
106972
TUYAU DE LA VANNE AU DÉPRESSEUR DU CIRCUIT SUPÉRIEUR
Variantes avec conduite à droite
#
013
MPN:
106973
TUYAU DE LA VANNE AU DÉPRESSEUR DU CIRCUIT INFÉRIEUR
Variantes avec conduite à droite
depuis
£10,05
depuis
£10,05
#
014
MPN:
105849
TUYAU DE LA VALVE DE SIGNAL AUX TUYAUX SUPÉRIEURS ! DEVANT
depuis
£9,42
depuis
£9,42
Cette pièce remplace le numéro de pièce 105856
#
014
MPN:
105850
TUYAU DE LA VANNE AU TUYAU AVANT DROIT CIRCUIT SUPÉRIEUR
Variantes avec conduite à droite
depuis
£3,23
depuis
£3,23
#
014
MPN:
106970
TUYAU DE LA VANNE AU TUYAU AVANT GAUCHE CIRCUIT SUPÉRIEUR
Variantes avec conduite à droite
depuis
£10,05
depuis
£10,05
#
015
MPN:
105850
TUYAU DE LA VALVE DE SIGNAL AUX TUYAUX INFÉRIEURS AVANT
depuis
£3,23
depuis
£3,23
#
015
MPN:
107366
TUYAU DE LA VANNE AU TUYAU AVANT DROIT DU CIRCUIT INFÉRIEUR
Variantes avec conduite à droite
depuis
£8,75
depuis
£8,75
Cette pièce remplace le numéro de pièce 101409
- et 2 plus. Cliquez pour voir les détails
#
015
MPN:
166969
TUYAU DE LA VANNE AU TUYAU AVANT GAUCHE DU CIRCUIT INFÉRIEUR
Variantes avec conduite à droite
depuis
£283,11
depuis
£283,11
#
016
MPN:
101393
DURITES DE FREIN AVANT
depuis
£38,40
depuis
£38,40
Cette pièce remplace le numéro de pièce 680666
#
017
MPN:
105851
TUBETTO DAL FLESSIBILE AL CALIPER ANT.
depuis
£9,63
depuis
£9,63
#
018
MPN:
106974
TUYAU DU DÉPRESSEUR À LA VOIE ARRIÈRE 3 DU CIRCUIT INFÉRIEUR
depuis
£15,69
depuis
£15,69
Cette pièce remplace le numéro de pièce 105852
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
106975
TUYAU DU DÉPRESSEUR À LA VOIE ARRIÈRE 3. CIRCUIT INFÉRIEUR
Variantes avec conduite à droite
depuis
£18,04
depuis
£18,04
#
019
MPN:
101394
UNION 3-WAY
depuis
£27,42
depuis
£27,42
Cette pièce remplace le numéro de pièce 680980
- et 7 plus. Cliquez pour voir les détails
#
020
MPN:
105853
TUYAU DU DÉPRESSEUR AU CIRCUIT SUPÉRIEUR 3
depuis
£23,37
depuis
£23,37
#
020
MPN:
106974
TUYAU DU DÉPRESSEUR À LA VOIE ARRIÈRE 3. CIRCUIT SUPÉRIEUR
Variantes avec conduite à droite
depuis
£15,69
depuis
£15,69
Cette pièce remplace le numéro de pièce 105852
- et 1 plus. Cliquez pour voir les détails
#
021
MPN:
12574211
NOIX
depuis
£0,71
depuis
£0,71
#
022
MPN:
105854
TUYAU DE 3 CHEMIN VERS LE TUYAU GAUCHE DU CIRCUIT SUPÉRIEUR ET LE TUYAU DROIT DU CIRCUIT INFÉRIEUR
depuis
£11,93
depuis
£11,93
Cette pièce remplace le numéro de pièce 680670
#
023
MPN:
105855
TUYAU DE 3 CHEMIN VERS LE TUYAU GAUCHE DU CIRCUIT INFÉRIEUR ET VERS LE TUYAU DROIT DU CIRCUIT SUPÉRIEUR
depuis
£15,15
depuis
£15,15
#
024
MPN:
101392
DURITE DE FREIN ARRIÈRE
depuis
£35,00
depuis
£35,00
Cette pièce remplace le numéro de pièce 680665
- et 1 plus. Cliquez pour voir les détails
#
025
MPN:
105856
TUYAU DU TUYAU À L'ÉTRIER ARRIÈRE.
Remplacement
Remplacement
#
026
MPN:
105577
VASCHETTA PER LIQUIDO FRENI
#
027
MPN:
105857
TUBO À GOMMA
depuis
£4,95
depuis
£4,95
#
028
MPN:
107621
TRANSMETTEUR ÉLECTRIQUE
depuis
£221,93
depuis
£221,93
#
029
MPN:
103755
CLIP DU JUBILÉ
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 680994
