037 - Système de conditionnement d'air

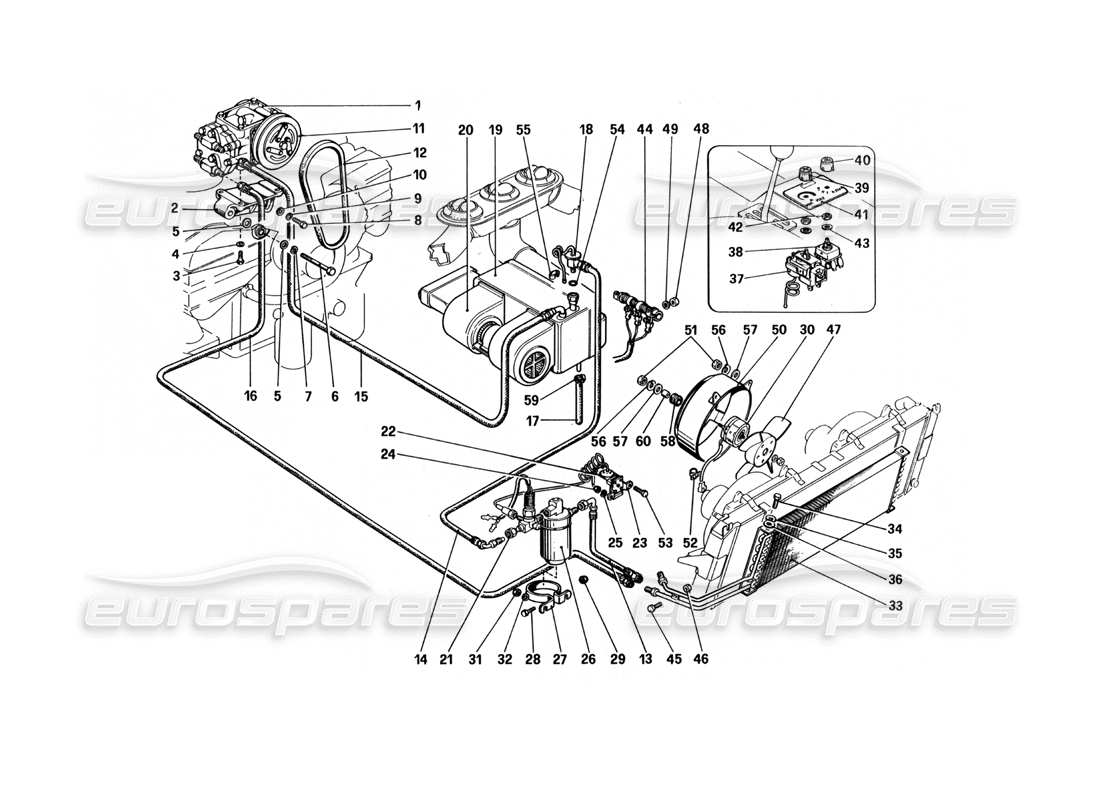

Ferrari 512 BBi Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 111222
COMPRESSEUR AVEC POULIE
depuis £1 085,21
depuis £1 085,21
Cette pièce remplace le numéro de pièce 080.2112.000 - 209. U - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 104529
SOUTIEN
depuis £319,37
depuis £319,37
# 003
MPN: 100562
BOULON
depuis £3,15
depuis £3,15
# 004
MPN: 11198371
Rondelle
depuis £0,47
depuis £0,47
# 005
MPN: 103024
Rondelle
depuis £2,99
depuis £2,99
# 006
MPN: 11360221
BOULON
depuis £3,24
depuis £3,24
# 007
MPN: 10517171
Rondelle
depuis £0,49
depuis £0,49
# 008
MPN: 15970921
BOULON
depuis £0,53
depuis £0,53
# 009
MPN: 127497
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 105391
Rondelle
depuis £2,24
depuis £2,24
Cette pièce remplace le numéro de pièce 4124022
# 011
MPN: 105246
PULEGGIA CON FRIZIONE CORNANDO COMPRESSEUR
depuis £200,33
depuis £200,33
# 012
MPN: 105317
COMPRESSEUR CINGHIA COMANDO
depuis £64,44
depuis £64,44
# 013
MPN: 118011
''TUBO DA DEPURATORE A CONDENSATORE
Remplacement
Remplacement
# 013
MPN: 123344
'TUBO DA DEPURATORE A CONDENSATORE
Voir aussi 118011
depuis £89,09
depuis £89,09
Cette pièce remplace le numéro de pièce 118011
# 014
MPN: 118012
TUYAU DE L'ÉVAPORATEUR AU PURIFICATEUR
Remplacement
Remplacement
# 014
MPN: 123345
TUYAU DE L'ÉVAPORATEUR AU PURIFICATEUR
Voir aussi 118012
Cette pièce remplace le numéro de pièce 118012
# 015
MPN: 118013
TUYAU DU COMPRESSEUR À L'ÉVAPORATEUR
Remplacement
Remplacement
# 016
MPN: 118014
TUYAU DU CONDENSEUR AU COMPRESSEUR
Remplacement
Remplacement
# 017
MPN: 106710
TUBO SCARICO CONDENSA
depuis £42,50
depuis £42,50
Cette pièce remplace le numéro de pièce 40166506
# 018
MPN: 50330208
UNITÉ D'AIR CONDITIONNÉ
depuis £1 733,37
depuis £1 733,37
# 018
MPN: 60929600
VALVOLA D'ESPANSIONE
depuis £240,29
depuis £240,29
Cette pièce remplace le numéro de pièce 106644 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 109931
ÉVAPORATEUR
Remplacement
Remplacement
# 019
MPN: 50344100
Unité d'évaporateur
(modèle à conduite à droite)
depuis £1 731,96
depuis £1 731,96
Cette pièce remplace le numéro de pièce 110962
# 020
MPN: 109039
GROUPE VENTILATEUR
depuis £1 577,27
depuis £1 577,27
# 021
MPN: 106646
SYNDICAT
depuis £917,18
depuis £917,18
# 022
MPN: 100460
PRESSOSTAT DI MASSIMA
Remplacement
Remplacement
# 023
MPN: 106498
SOUTIEN
depuis £11,04
depuis £11,04
# 024
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 025
MPN: 12601278
Rondelle
# 026
MPN: 106647
PURIFICATEUR
(adaptateur requis)
depuis £103,73
depuis £103,73
# 027
MPN: 105899
SUPPORT / SUPPORT
depuis £21,47
depuis £21,47
# 028
MPN: 10903221
BOULON
depuis £1,17
depuis £1,17
# 029
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 114710
MOTORINO ELETTROVENTILATORE
Remplacement
Remplacement
# 031
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 032
MPN: 10519621
Rondelle
Remplacement
Remplacement
# 033
MPN: 60840800
CONDENSEUR
# 034
MPN: 10902121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 20146601
# 035
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 036
MPN: 12643724
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 037
MPN: 109819
TERMOSTAT TARATO
Remplacement
Remplacement
# 038
MPN: 101990
COMMUTATEUR
depuis £126,00
depuis £126,00
Cette pièce remplace le numéro de pièce 105913 - et 3 plus. Cliquez pour voir les détails
# 039
MPN: 60928300
BOUTON DE RÉGULATEUR DE THERMOSTAT
depuis £246,15
depuis £246,15
# 040
MPN: 60928200
BOUTON DE VITESSE DU VENTILATEUR
Cette pièce remplace le numéro de pièce 105908
# 041
MPN: 109820
PLAQUE
depuis £52,45
depuis £52,45
# 042
MPN: 105911
NOIX
depuis £3,31
depuis £3,31
Cette pièce remplace le numéro de pièce 320418
# 043
MPN: 107144
Rondelle
depuis £13,37
depuis £13,37
# 044
MPN: 107142
RÉSISTANCE PAR COMMUTATEUR
depuis £274,07
depuis £274,07
Cette pièce remplace le numéro de pièce 320391
# 045
MPN: 10902121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 20146601
# 046
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 047
MPN: 114711
VENTOLA A 4 PÂLE
Remplacement
Remplacement
# 048
MPN: 10794011
NOIX
depuis £0,30
depuis £0,30
# 049
MPN: 10615273
Rondelle
# 050
MPN: 114712
CONVOGLIATEUR POUR ELETTIOVENTILATORE
depuis £237,19
depuis £237,19
# 051
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 052
MPN: 14569480
AGRAFE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 81580800
# 053
MPN: 17668901
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10004910 que nous avons en stock
# 054
MPN: 107216
ANNEAU
depuis £3,76
depuis £3,76
Cette pièce remplace le numéro de pièce 109255
# 055
MPN: 105905
FASCETTA PAR BULBO
depuis £21,28
depuis £21,28
# 056
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 057
MPN: 12643724
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 058
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 059
MPN: 12179190
CLIP DU JUBILÉ
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102604
# 060
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
