009 - Réservoir d'essence

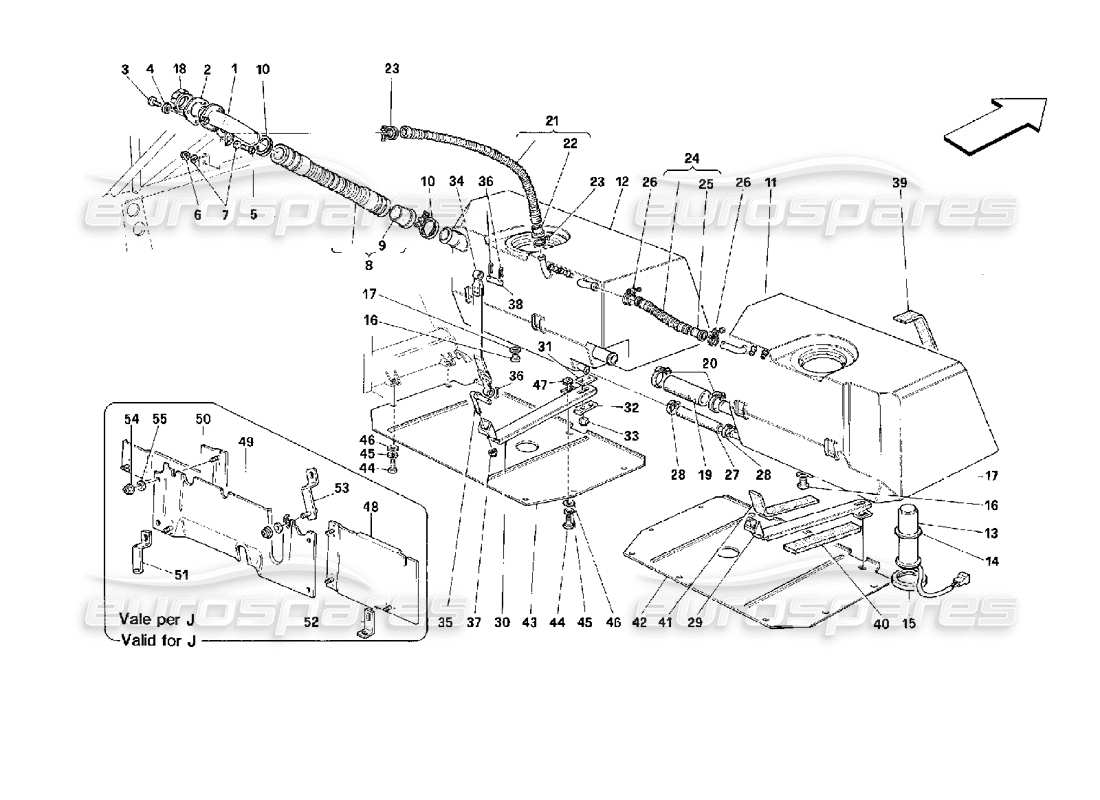

Ferrari 512 TR Fuel Tanks Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 146946

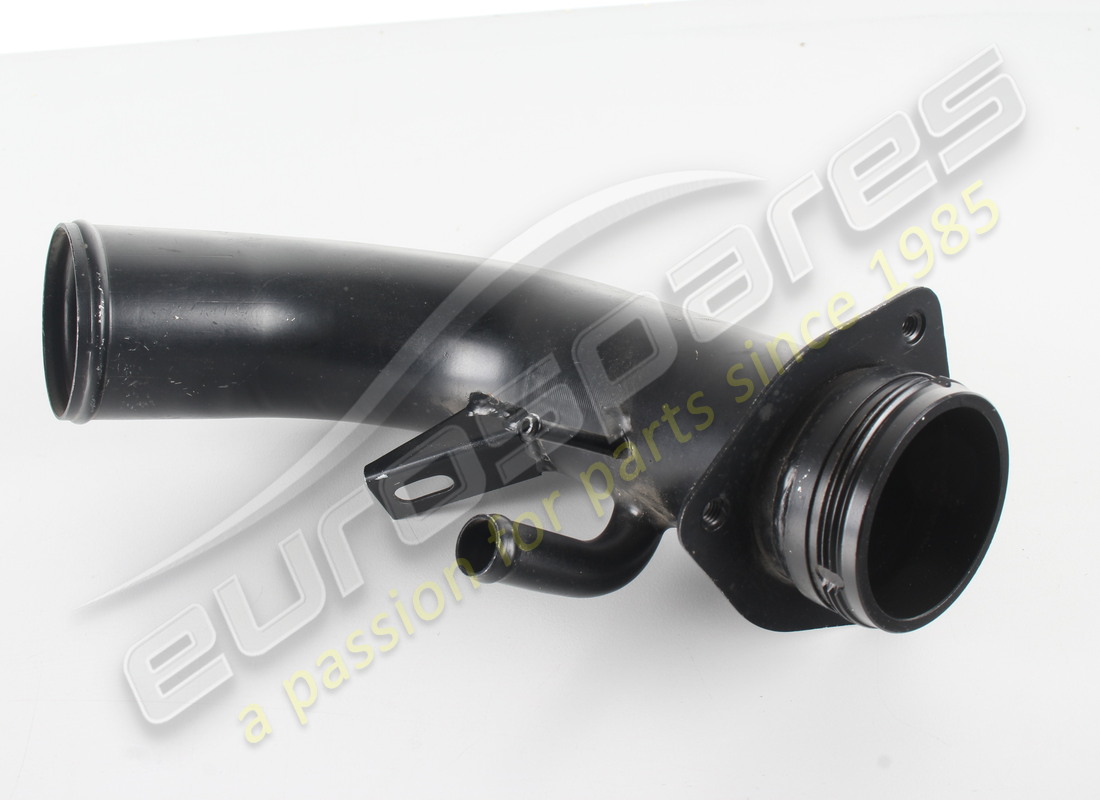

TUBE DE REMPLISSAGE
- Pas pour SA et ZA
depuis £103,77
depuis £103,77
# 001
MPN: 151611
TUBE DE REMPLISSAGE
- Valable pour SA et ZA
depuis £280,45
depuis £280,45
# 002
MPN: 123897
joint
Remplacement
Remplacement
# 003
MPN: 62926700
VIS
depuis £0,53
depuis £0,53
# 004
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 005
MPN: 10902421
VIS
depuis £0,54
depuis £0,54
# 006
MPN: 14058411
NOIX
depuis £0,54
depuis £0,54
# 007
MPN: 12646601
Rondelle
depuis £0,71
depuis £0,71
# 008
MPN: 146943
TUBE
depuis £48,53
depuis £48,53
# 009
MPN: 141033
joint
depuis £13,44
depuis £13,44
# 010
MPN: 12182290
SERRER
depuis £0,53
depuis £0,53
# 011
MPN: 146967

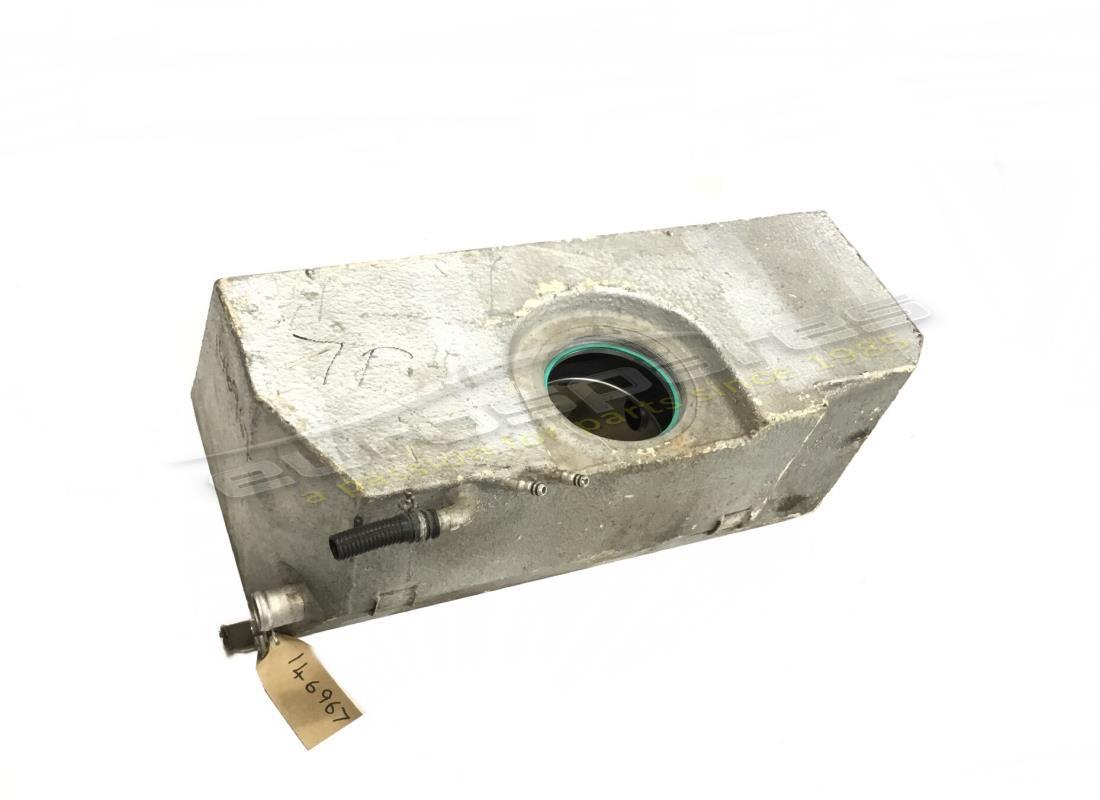

RÉSERVOIR DE CARBURANT DROIT
depuis £776,25
depuis £776,25
# 012
MPN: 148095

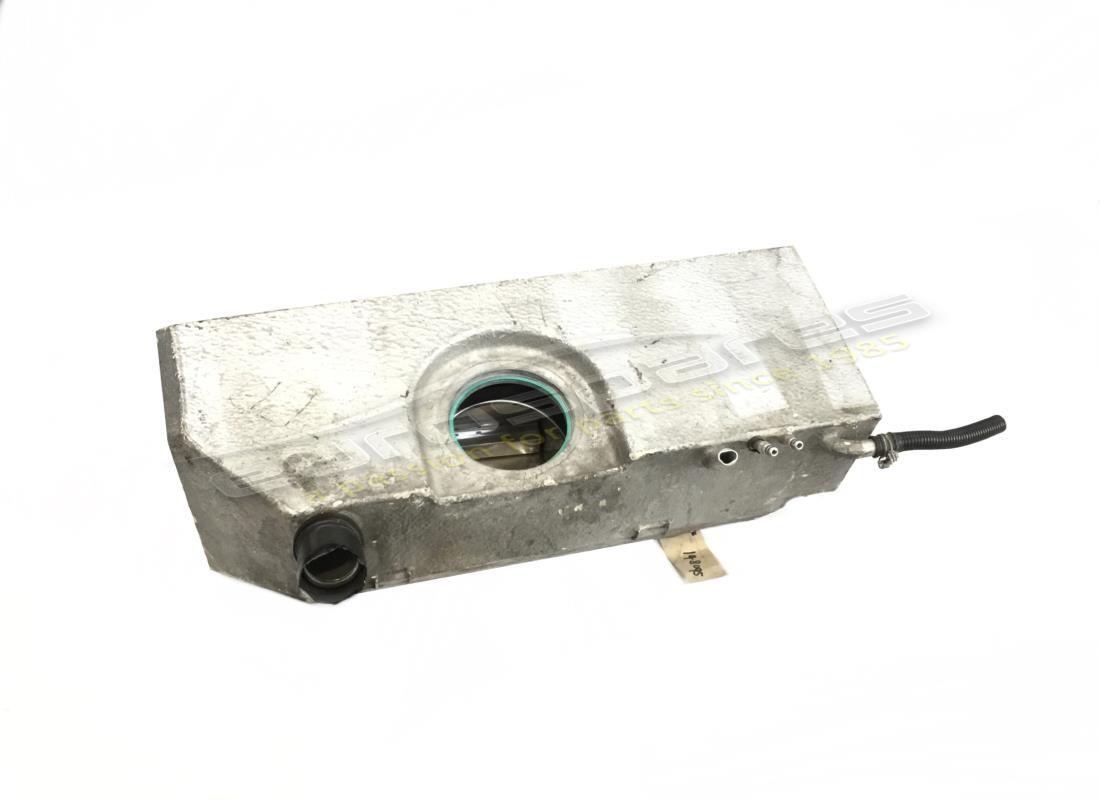

RÉSERVOIR DE CARBURANT GAUCHE
depuis £862,83
depuis £862,83
Cette pièce remplace le numéro de pièce 146968 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 144849
JAUGE
depuis £425,00
depuis £425,00
Cette pièce remplace le numéro de pièce 132134
# 014
MPN: 154802
joint
- Valable jusqu'à épuisement des stocks
depuis £17,92
depuis £17,92
Cette pièce remplace le numéro de pièce 116792 - et 2 plus. Cliquez pour voir les détails
# 014
MPN: 154802
joint
- Valable après épuisement des stocks de 132132
depuis £17,92
depuis £17,92
Cette pièce remplace le numéro de pièce 116792 - et 2 plus. Cliquez pour voir les détails
# 015
MPN: 121435
ANNEAU
depuis £46,19
depuis £46,19
Cette pièce remplace le numéro de pièce 116012 - et 8 plus. Cliquez pour voir les détails
# 016
MPN: 148045
CASQUETTE
depuis £9,61
depuis £9,61
# 017
MPN: 123622
joint
depuis £0,88
depuis £0,88
# 018
MPN: 180320
Bouchon du réservoir d'essence
depuis £101,21
depuis £101,21
# 019
MPN: 154023
TUBE
depuis £67,48
depuis £67,48
Cette pièce remplace le numéro de pièce 150384
# 020
MPN: 13000590
SERRER
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 105622 - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 147244
TUBE
depuis £19,17
depuis £19,17
# 022
MPN: 142106
joint
depuis £4,71
depuis £4,71
# 023
MPN: 13432870
COLLIER À VIS
depuis £6,09
depuis £6,09
Cette pièce remplace le numéro de pièce 164015
# 023
MPN: 164015
SERRER
- Valable après épuisement des stocks de 12181290
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12181290
# 024
MPN: 147246
TUBE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 147247
# 025
MPN: 142106
joint
depuis £4,71
depuis £4,71
# 026
MPN: 13432870
COLLIER À VIS
depuis £6,09
depuis £6,09
Cette pièce remplace le numéro de pièce 164015
# 026
MPN: 164015
SERRER
- Valable après épuisement des stocks de 12181290
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12181290
# 027
MPN: 117873
TUBE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 150462
# 028
MPN: 13000390
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 147946
SUPPORT DROIT
depuis £45,65
depuis £45,65
# 030
MPN: 147947
SUPPORT GAUCHE
depuis £47,31
depuis £47,31
# 031
MPN: 147948
ESPACEUR
depuis £1,37
depuis £1,37
# 032
MPN: 115734

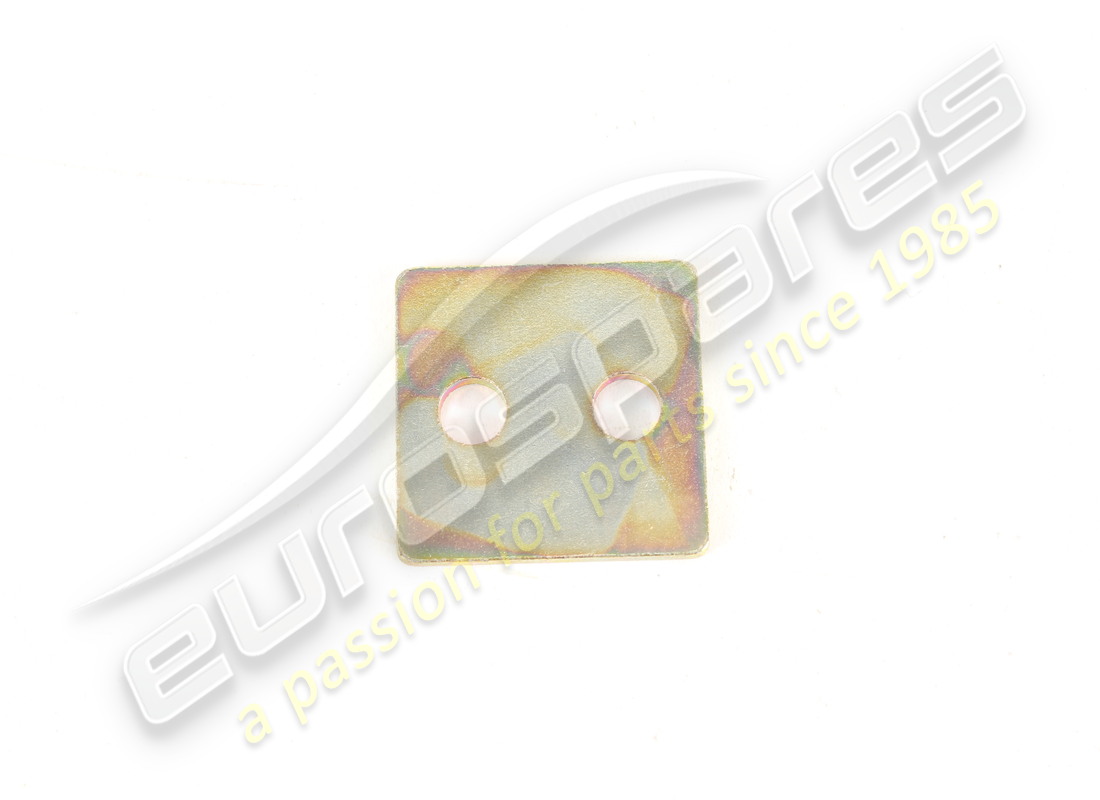

PLAQUE
depuis £2,00
depuis £2,00
# 033
MPN: 14058411
NOIX
depuis £0,51
depuis £0,51
# 034
MPN: 122797
RESERVOIR DE CARBURANT
depuis £11,08
depuis £11,08
# 035
MPN: 127529
ROTULE DE DIRECTION
depuis £129,77
depuis £129,77
Cette pièce remplace le numéro de pièce 12311271 - et 15 plus. Cliquez pour voir les détails
# 036
MPN: 10796440
GOUPILLE FENDUE
depuis £18,35
depuis £18,35
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 038
MPN: 103447
ÉPINGLE
depuis £12,86
depuis £12,86
# 039
MPN: 125036
ESPACEUR
depuis £5,54
depuis £5,54
# 040
MPN: 125037
ESPACEUR
depuis £2,00
depuis £2,00
# 041
MPN: 125035
ESPACEUR
- Pas pour GD
depuis £1,40
depuis £1,40
Cette pièce remplace le numéro de pièce 141261
# 042
MPN: 146974
PANNEAU DROIT
- Valable pour GD
depuis £80,40
depuis £80,40
# 042
MPN: 150381
PANNEAU DROIT
- Pas pour GD
depuis £105,10
depuis £105,10
# 043
MPN: 146975
PANNEAU GAUCHE
- Valable pour GD
depuis £80,40
depuis £80,40
# 043
MPN: 150382
PANNEAU GAUCHE
depuis £105,10
depuis £105,10
# 044
MPN: 10902124
VIS
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 045
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 046
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 047
MPN: 60758600
ÉCROU À JAUGE
- Valable pour J
depuis £0,51
depuis £0,51
# 048
MPN: 153150
BOUCLIER DROIT
- Valable pour J
depuis £192,04
depuis £192,04
# 049
MPN: 153151
BOUCLIER CENTRAL
- Valable pour J
depuis £532,82
depuis £532,82
# 050
MPN: 153152
BOUCLIER GAUCHE
- Valable pour J
depuis £800,50
depuis £800,50
# 051
MPN: 153155
SUPPORT INFÉRIEUR
depuis £9,42
depuis £9,42
# 052
MPN: 153156
SUPPORT INFERIEUR DROIT
- Valable pour J
depuis £10,59
depuis £10,59
# 053
MPN: 153154
SUPPORT SUPÉRIEUR
- Valable pour J
depuis £9,42
depuis £9,42
# 054
MPN: 14058411
NOIX
- Valable pour J
depuis £0,50
depuis £0,50
# 055
MPN: 12644401
Rondelle
- Valable pour J
depuis £0,52
depuis £0,52
