026 - Commandes d'embrayage

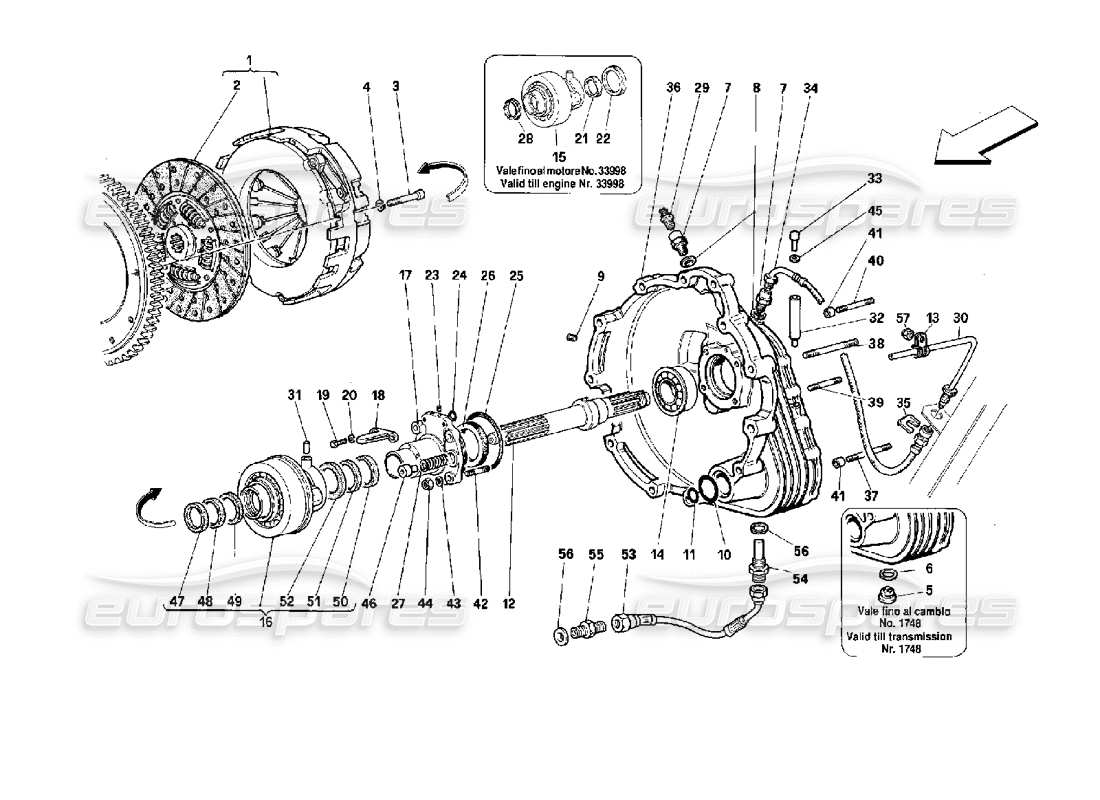

Ferrari 512 TR ClutCH Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
138960
PLAQUE DE PRESSION
- Pas comme pièce de rechange Avec embrayage complet 138959 e 153724
#
001
MPN:
194775
EMBRAYAGE COMPLET
depuis
£1 584,41
depuis
£1 584,41
Cette pièce remplace le numéro de pièce 153724
- et 2 plus. Cliquez pour voir les détails
#
002
MPN:
138961
DISQUE D'EMBRAYAGE
Remplacement
Remplacement
#
002
MPN:
194776
DISQUE D'EMBRAYAGE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 153721
#
003
MPN:
14305934
VIS
depuis
£0,83
depuis
£0,83
Cette pièce remplace le numéro de pièce 14305931
#
004
MPN:
10569279
Rondelle
depuis
£0,71
depuis
£0,71
#
005
MPN:
104280
BOUCHON DE VIDANGE D'HUILE
- Valable jusqu'au numéro de transmission. 1748
depuis
£4,95
depuis
£4,95
Cette pièce remplace le numéro de pièce 523977
#
006
MPN:
10263460
joint
- Valable jusqu'au numéro de transmission. 1748
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 95119
#
007
MPN:
148604
SYNDICAT
depuis
£64,95
depuis
£64,95
Cette pièce remplace le numéro de pièce 126496
#
008
MPN:
10257060
joint
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10253060
- et 2 plus. Cliquez pour voir les détails
#
009
MPN:
14326150
PRISE
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12326150
#
010
MPN:
104756
BAGUE D'ÉTANCHÉITÉ
depuis
£6,33
depuis
£6,33
#
011
MPN:
104747
BAGUE D'ÉTANCHÉITÉ
depuis
£1,21
depuis
£1,21
#
012
MPN:
148252
ARBRE D'EMBRAYAGE
- Valable jusqu'au numéro de moteur. 31804 – Pour les États-Unis jusqu'au numéro de moteur : 32475 - Pas pour les moteurs n° : 30580, 30581, 30582, 30583 et 30694 - Pas pour CH
depuis
£489,60
depuis
£489,60
#
012
MPN:
151945
ARBRE D'EMBRAYAGE
- Valable à partir du moteur n°. 31805 – Pour les États-Unis à partir du moteur n° : 32476 et pour les moteurs n° : 30580, 30581, 30582, 30583 et 30694 - Valable pour CH
depuis
£439,60
depuis
£439,60
#
013
MPN:
10440990
support
depuis
£0,79
depuis
£0,79
#
014
MPN:
103042
PALIER
depuis
£293,35
depuis
£293,35
#
014
MPN:
155694
PALIER
- Valable jusqu'au numéro de moteur. 31804 – Pour les États-Unis jusqu'au numéro de moteur : 32475 - Pas pour CH - Valable jusqu'à épuisement des stocks
depuis
£71,64
depuis
£71,64
Cette pièce remplace le numéro de pièce 149774
#
014
MPN:
155694
PALIER
- Valable après épuisement des stocks de 149774
depuis
£71,64
depuis
£71,64
Cette pièce remplace le numéro de pièce 149774
#
015
MPN:
155022
PALIER DE BUTÉE COMPLET
- Valable jusqu'au numéro de moteur. 33998
depuis
£2 523,68
depuis
£2 523,68
Cette pièce remplace le numéro de pièce 147313
#
016
MPN:
160852
PALIER DE BUTÉE COMPLET
- Valable à partir du moteur Nr. 36815
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 70000836
#
016
MPN:
177201
PALIER DE BUTÉE
(sans joints)
depuis
£495,00
depuis
£495,00
Cette pièce remplace le numéro de pièce 177202
#
017
MPN:
146547
BRIDE DE SUPPORT DE DOUILLE
- Valable jusqu'au numéro de moteur. 33998
depuis
£1 022,14
depuis
£1 022,14
#
017
MPN:
154511
BRIDE DE SUPPORT DE DOUILLE
- Valable à partir du moteur Nr. 33999
depuis
£1 041,98
depuis
£1 041,98
#
018
MPN:
146548
PLAQUE
- Valable jusqu'au numéro de moteur. 36814
depuis
£23,88
depuis
£23,88
#
018
MPN:
151693
PLAQUE
- Valable à partir du moteur
depuis
£65,93
depuis
£65,93
#
019
MPN:
10977521
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 10977501 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
020
MPN:
127493
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 106849
- et 1 plus. Cliquez pour voir les détails
#
021
MPN:
150289
BAGUE D'ÉTANCHÉITÉ
- Valable jusqu'au numéro de moteur. 33998
depuis
£15,87
depuis
£15,87
Cette pièce remplace le numéro de pièce 146935
#
022
MPN:
150288
BAGUE D'ÉTANCHÉITÉ
- Valable jusqu'au numéro de moteur. 33998
depuis
£29,64
depuis
£29,64
Cette pièce remplace le numéro de pièce 147273
#
023
MPN:
65928500
PRISE
depuis
£25,62
depuis
£25,62
Cette pièce remplace le numéro de pièce 10267550
#
024
MPN:
166432
OU JOINT
depuis
£0,53
depuis
£0,53
#
025
MPN:
121814
BAGUE D'ÉTANCHÉITÉ
depuis
£8,23
depuis
£8,23
#
026
MPN:
138680
BAGUE D'ÉTANCHÉITÉ
depuis
£35,66
depuis
£35,66
Cette pièce remplace le numéro de pièce 125461
- et 1 plus. Cliquez pour voir les détails
#
027
MPN:
154804
PRINTEMPS
- Valable jusqu'au numéro de moteur. 34327
depuis
£16,34
depuis
£16,34
#
027
MPN:
155207
PRINTEMPS
- Valable à partir du moteur Nr. 34328
depuis
£3,84
depuis
£3,84
#
028
MPN:
146940
BAGUE D'ÉTANCHÉITÉ
- Valable jusqu'au numéro de moteur. 33998
depuis
£21,15
depuis
£21,15
#
029
MPN:
121699
VIS DE PURGE
depuis
£18,57
depuis
£18,57
#
030
MPN:
147973
TUYAU DU RACCORD 2 VERS LE FLEXIBLE
- Valable jusqu'au numéro de moteur. 36814
depuis
£60,42
depuis
£60,42
#
031
MPN:
13904970
ÉPINGLE
depuis
£0,80
depuis
£0,80
#
031
MPN:
14163970
ÉPINGLE
- Valable à partir du moteur Nr. 36815
depuis
£0,53
depuis
£0,53
#
032
MPN:
109789
EXTENSION POUR RENIFLARD
depuis
£31,07
depuis
£31,07
#
033
MPN:
13414691
RENIFLARD
depuis
£5,90
depuis
£5,90
#
034
MPN:
124840
TUYAU FLEXIBLE POUR COMMANDE HYDRAULIQUE D'EMBRAYAGE
depuis
£1 752,80
depuis
£1 752,80
#
035
MPN:
110810
PLAQUE DE FIXATION DE TUYAU
depuis
£0,77
depuis
£0,77
Cette pièce remplace le numéro de pièce 994922
- et 1 plus. Cliquez pour voir les détails
#
036
MPN:
137721
CARTER D'EMBRAYAGE COMPLET
- Valable jusqu'au numéro de transmission. 1748
depuis
£857,18
depuis
£857,18
Cette pièce remplace le numéro de pièce 146617
#
036
MPN:
146617
CARTER D'EMBRAYAGE
- Pas comme pièces de rechange - Avec assemblage 137721 - Valable jusqu'au numéro de transmission. 1748
Remplacement
Remplacement
#
036
MPN:
153232

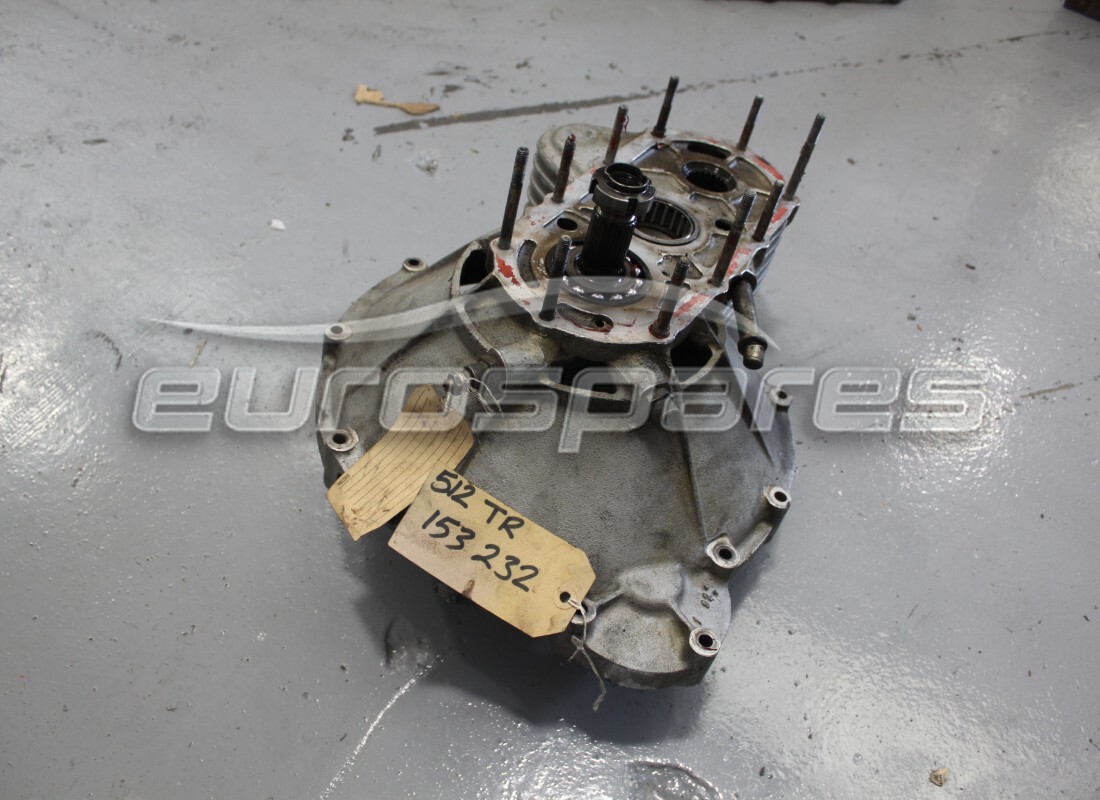

CARTER D'EMBRAYAGE COMPLET
- Valable à partir du numéro de transmission. 1749
depuis
£826,49
depuis
£826,49
Cette pièce remplace le numéro de pièce 153701
- et 3 plus. Cliquez pour voir les détails
#
036
MPN:
153701
CARTER D'EMBRAYAGE
- Pas comme pièce de rechange - Avec ensemble 153232 - Valable à partir de la transmission Nr. 1749
Remplacement
Remplacement
#
037
MPN:
13544324
GOUJON
depuis
£9,32
depuis
£9,32
Cette pièce remplace le numéro de pièce 13544321
#
038
MPN:
13544524
GOUJON
depuis
£32,73
depuis
£32,73
Cette pièce remplace le numéro de pièce 13544521
#
039
MPN:
13544024
GOUJON
depuis
£0,48
depuis
£0,48
Cette pièce remplace le numéro de pièce 13544021
#
040
MPN:
13544224
GOUJON
depuis
£5,30
depuis
£5,30
Cette pièce remplace la pièce numéro 13517821 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
041
MPN:
102704
GOUJON
depuis
£1,88
depuis
£1,88
Cette pièce remplace le numéro de pièce 500805
#
042
MPN:
13516624
GOUJON
depuis
£0,74
depuis
£0,74
Cette pièce remplace la pièce numéro 13516621 que nous avons en stock
#
043
MPN:
127496
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
044
MPN:
133989
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 8 D 4-UNI 207
#
045
MPN:
13415400
DISQUE DÉFLECTEUR D'HUILE
depuis
£0,47
depuis
£0,47
#
046
MPN:
155206
ESPACEUR
- Valable jusqu'au numéro de moteur. 34327
depuis
£1,81
depuis
£1,81
#
047
MPN:
154550
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£15,40
depuis
£15,40
Cette pièce remplace le numéro de pièce 144550
#
048
MPN:
154504
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£4,60
depuis
£4,60
#
049
MPN:
154505
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£8,62
depuis
£8,62
#
050
MPN:
154551
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£17,23
depuis
£17,23
#
051
MPN:
154507
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£2,59
depuis
£2,59
Cette pièce remplace la pièce numéro 170419 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
052
MPN:
154508
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 33999
depuis
£24,90
depuis
£24,90
#
053
MPN:
153759
TUYAU DE RACCORDEMENT D'HUILE
- Valable à partir du numéro de transmission. 1749
depuis
£147,53
depuis
£147,53
#
054
MPN:
153708
SYNDICAT
- Valable à partir du numéro de transmission. 1749
depuis
£56,57
depuis
£56,57
#
055
MPN:
153905
SYNDICAT
- Valable à partir du numéro de transmission. 1749
depuis
£42,81
depuis
£42,81
#
056
MPN:
153722
joint
- Valable à partir du numéro de transmission. 1749
depuis
£6,95
depuis
£6,95
#
057
MPN:
12575411
NOIX
Remplacement
Remplacement
