034 - Commandes de boîte de vitesses

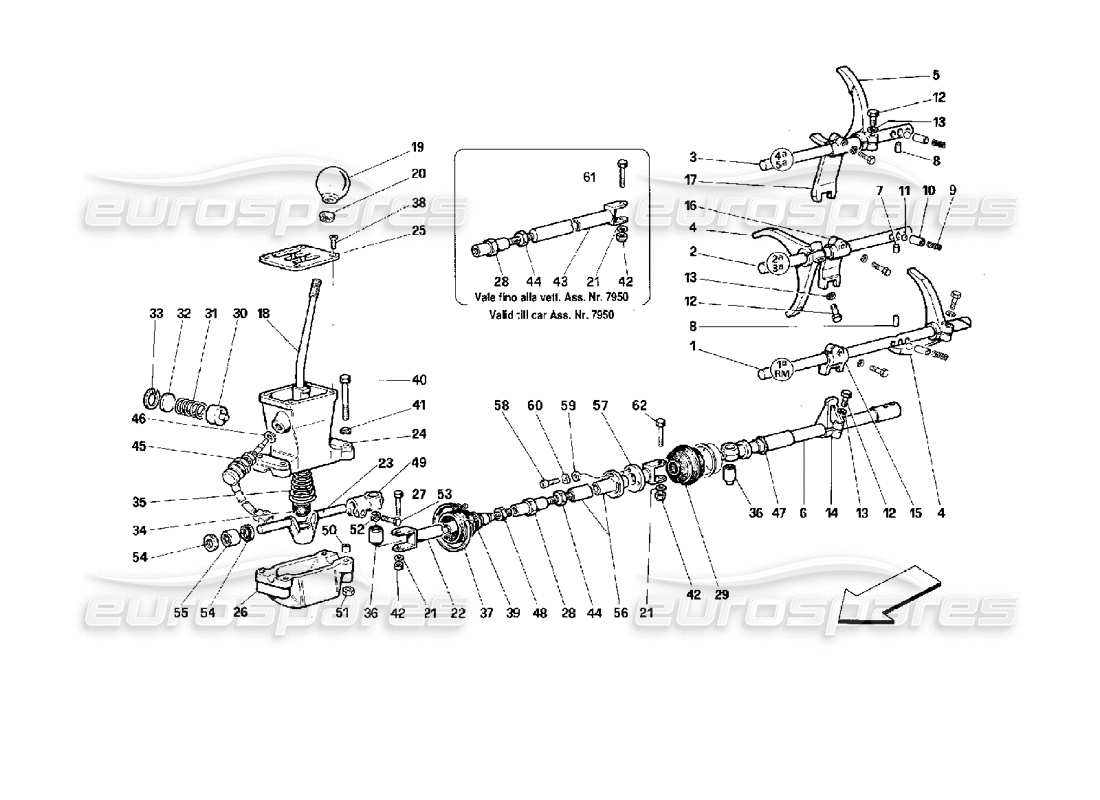

Ferrari 512 TR Gearbox Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 107451
1ST TIGE DE COMMANDE DE VITESSE ET DE FOURCHE ARRIÈRE
depuis £34,93
depuis £34,93
# 002
MPN: 107452
2ND ET 3RD TIGE DE COMMANDE DE FOURCHE SPEED
depuis £33,52
depuis £33,52
# 003
MPN: 132333
4TH ET 5TH TIGE DE CONTRÔLE DE VITESSE
depuis £41,94
depuis £41,94
# 004
MPN: 107374
FOURCHE DE COMMANDE POUR L'ENGAGEMENT DE LA VITESSE 1ST, 2ND, 3RD ET DE LA MARCHE ARRIÈRE
depuis £105,66
depuis £105,66
Cette pièce remplace le numéro de pièce 106066 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 107375
FOURCHE DE COMMANDE POUR L'ENGAGEMENT DES VITESSES 4TH ET 5TH
depuis £712,12
depuis £712,12
# 006
MPN: 150881
TIGE DE COMMANDE DE BOITE DE VITESSES
depuis £106,87
depuis £106,87
Cette pièce remplace le numéro de pièce 111870
# 007
MPN: 107454
ROULEAU
depuis £0,71
depuis £0,71
# 008
MPN: 10-30-11
ROULEAU
depuis £75,89
depuis £75,89
# 009
MPN: 100750
PRINTEMPS
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 523899
# 010
MPN: 115376
BUISSON
depuis £30,08
depuis £30,08
# 011
MPN: 101612
TIGES STOP BALLE
depuis £0,72
depuis £0,72
Cette pièce remplace le numéro de pièce 93309
# 012
MPN: 16043534
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 16043521 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 127496
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 014
MPN: 106217
LEVIER DE COMMANDE DES PETITES FOURCHES
depuis £78,45
depuis £78,45
# 015
MPN: 106221
PETITE FOURCHE CONTRÔLANT LA 1ST VITESSE ET LA TIGE DE MARCHE ARRIÈRE
depuis £70,31
depuis £70,31
# 016
MPN: 106222
Idem pour les vitesses 2ND et 3RD
depuis £16,38
depuis £16,38
# 017
MPN: 106223
Idem pour les vitesses 4TH et 5TH
depuis £76,75
depuis £76,75
Cette pièce remplace le numéro de pièce 106220 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 146691
Levier de vitesses
- Pas pour GD
depuis £519,26
depuis £519,26
# 018
MPN: 150423
Levier de vitesses
- Valable pour GD
depuis £320,90
depuis £320,90
# 019
MPN: 103301
POMMEAU DE VITESSE
depuis £44,10
depuis £44,10
Cette pièce remplace le numéro de pièce 523148
POMMEAU DE VITESSE (103301) Eurospares Pièce approuvée - Nouveau (autre) en stock
En plastique conforme à l'original, s'adapte à tous les 308 ''s,246,Mondial
En plastique conforme à l'original, s'adapte à tous les 308 ''s,246,Mondial
# 020
MPN: 108010
CONTRE-ÉCROU
depuis £5,46
depuis £5,46
Cette pièce remplace le numéro de pièce 103312 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 10519624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 146125
TIGE DE COMMANDE DE BOITE DE VITESSES AVANT
depuis £40,43
depuis £40,43
# 023
MPN: 146130
GOUPILLE DE COMMANDE DE BOITE DE VITESSES
depuis £120,56
depuis £120,56
# 023
MPN: 150223
CARTER DE BOITE DE VITESSES, COMPLET
depuis £61,19
depuis £61,19
Cette pièce remplace la pièce numéro 146133 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 146133
CARTER DE BOITE DE VITESSES
- Pas comme pièces de rechange - Avec assemblage 150223
depuis £328,00
depuis £328,00
# 025
MPN: 146690
SÉLECTEUR DE VITESSE
depuis £112,19
depuis £112,19
# 026
MPN: 146131
COUVERCLE INFÉRIEUR
- Pas comme pièce de rechange - Avec assemblage 150223 - Valable jusqu'au car Ass. N° 7951
depuis £126,00
depuis £126,00
# 027
MPN: 107830
VIS
depuis £2,41
depuis £2,41
# 028
MPN: 103321
BIELLETTE DE RÉGLAGE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 521362
# 029
MPN: 106168
SOUFFLET POUR TIGE
depuis £15,69
depuis £15,69
# 030
MPN: 103317
GOUPILLE DE RETOUR DU LEVIER
depuis £6,16
depuis £6,16
Cette pièce remplace le numéro de pièce 522514 - et 2 plus. Cliquez pour voir les détails
# 031
MPN: 146124
RESSORT DE RAPPEL DU LEVIER
depuis £1,05
depuis £1,05
# 032
MPN: 103319
DISQUE DE RETENUE À RESSORT
depuis £5,51
depuis £5,51
Cette pièce remplace le numéro de pièce 522515 - et 2 plus. Cliquez pour voir les détails
# 033
MPN: 103326
BAGUE SEEGER
depuis £0,26
depuis £0,26
# 034
MPN: 127446
SIÈGE À ROTULE
depuis £8,19
depuis £8,19
Cette pièce remplace le numéro de pièce 104316 - et 3 plus. Cliquez pour voir les détails
# 035
MPN: 115340
RESSORT CENTRAL
depuis £1,68
depuis £1,68
# 036
MPN: 139555
SILENCIEUX
depuis £43,32
depuis £43,32
Cette pièce remplace le numéro de pièce 106814
# 037
MPN: 10291490
SERRER
depuis £1,77
depuis £1,77
# 038
MPN: 101619
VIS
depuis £9,27
depuis £9,27
Cette pièce remplace le numéro de pièce 95940228
# 039
MPN: 106687
Soufflet
depuis £8,55
depuis £8,55
# 040
MPN: 16136621
VIS
depuis £0,79
depuis £0,79
# 041
MPN: 12601374
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 042
MPN: 101309
NOIX
depuis £0,93
depuis £0,93
# 043
MPN: 123217
TIGE DE COMMANDE DE BOITE DE VITESSES ARRIÈRE
- Valable jusqu'au car Ass. N° 7950
depuis £62,88
depuis £62,88
# 044
MPN: 10791921
CONTRE-ÉCROU FILETAGE GAUCHE
Remplacement
Remplacement
# 045
MPN: 115980
INTERRUPTEUR À BOUTON-POUSSOIR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 104320
# 046
MPN: 12601579
Rondelle
depuis £15,28
depuis £15,28
# 047
MPN: 105140
BAGUE D'ÉTANCHÉITÉ
- Valable jusqu'au numéro de transmission. 1101
depuis £2,88
depuis £2,88
# 048
MPN: 10791221
CONTRE-ÉCROU FILETAGE DROIT
depuis £1,89
depuis £1,89
# 049
MPN: 146127
ŒIL ARTICULAIRE
depuis £55,23
depuis £55,23
# 050
MPN: 121906
GOUJON
depuis £2,36
depuis £2,36
# 051
MPN: 16100824
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 052
MPN: 10569373
Rondelle
depuis £0,47
depuis £0,47
# 053
MPN: 16043721
VIS
depuis £1,13
depuis £1,13
# 054
MPN: 146912
joint
depuis £5,72
depuis £5,72
# 055
MPN: 143341
COUSSINET
depuis £3,83
depuis £3,83
# 056
MPN: 151283
TIGE DE COMMANDE DE BOITE DE VITESSES ARRIÈRE
- Valable à partir de la voiture Ass. N° 7951
depuis £45,86
depuis £45,86
# 057
MPN: 151284
FOURCHETTE
- Valable à partir de la voiture Ass. N° 7951
depuis £83,38
depuis £83,38
# 058
MPN: 14305224
VIS
- Valable à partir de la voiture Ass. N° 7951
depuis £0,47
depuis £0,47
# 059
MPN: 10730114
Rondelle
- Valable à partir de la voiture Ass. N° 7951
depuis £0,47
depuis £0,47
# 060
MPN: 12601274
Rondelle
- Valable à partir de la voiture Ass. N° 7951
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 061
MPN: 107830
VIS
- Valable jusqu'au car Ass. N° 7950
depuis £2,41
depuis £2,41
# 062
MPN: 151746
VIS
- Valable à partir de la voiture Ass. N° 7951
depuis £2,76
depuis £2,76
