036 - Système hydraulique de freinage -Pas pour GD-

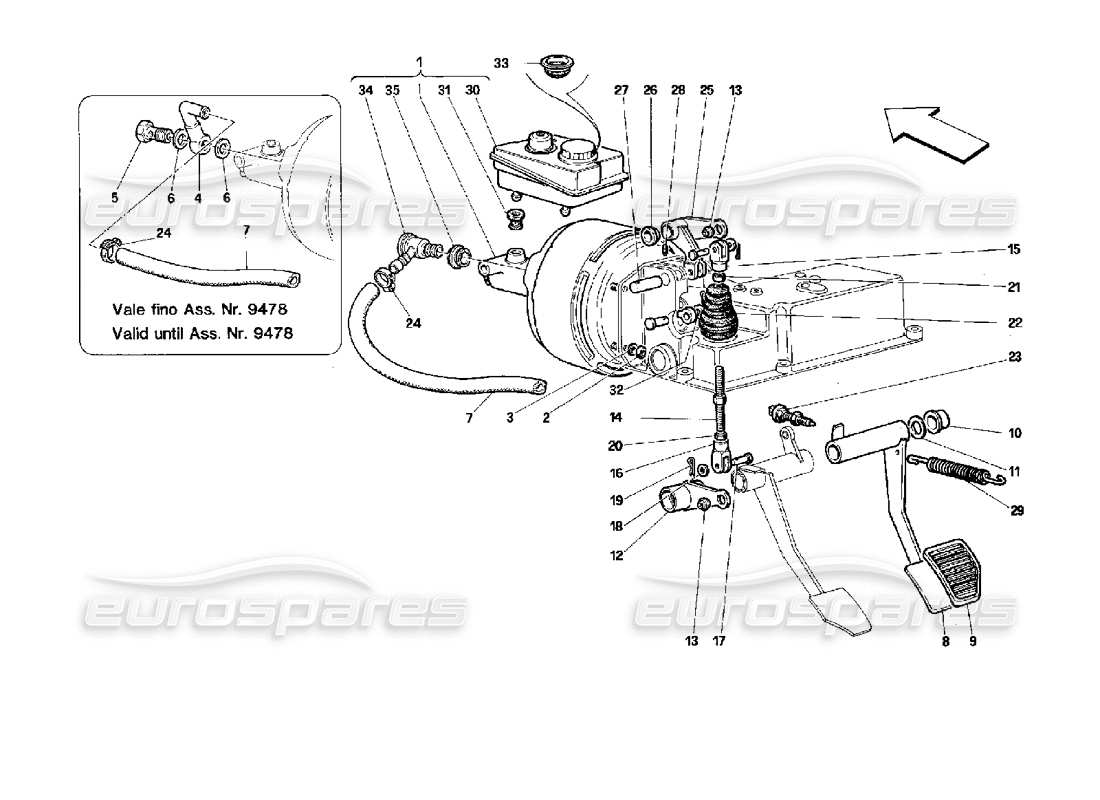

Ferrari 512 TR Brake Hydraulic System -Not for GD- Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 149430
SERVOFREIN COMPL.
- -Pas comme pièces de rechange- -Valable jusqu'à la voiture Ass. N° 9478 – Remplacé par 151471
Remplacement
Remplacement
# 001
MPN: 151471
SERVO ET POMPE DE FREIN LHD
depuis £2 827,39
depuis £2 827,39
Cette pièce remplace le numéro de pièce 133568 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 101139
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104425
# 003
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 004
MPN: 151849
SYNDICAT
- Valable jusqu'au car Ass. N° 9478
depuis £43,20
depuis £43,20
# 005
MPN: 151846
SYNDICAT
- Valable jusqu'au car Ass. N° 9478
depuis £34,91
depuis £34,91
# 006
MPN: 151911
joint
- Valable jusqu'au car Ass. N° 9478
depuis £2,14
depuis £2,14
# 007
MPN: 119361
TUYAU EN CAOUTCHOUC
- Valable jusqu'au car Ass. N° 9478
depuis £75,92
depuis £75,92
# 007
MPN: 151477
TUYAU EN CAOUTCHOUC
- Valable à partir de la voiture Ass. N° 9479
depuis £37,08
depuis £37,08
# 008
MPN: 121232
PÉDALE DE FREIN
depuis £37,09
depuis £37,09
# 009
MPN: 106950
PROTECTION DES PÉDALES
depuis £12,95
depuis £12,95
# 010
MPN: 124686
BUISSON
depuis £5,17
depuis £5,17
# 011
MPN: 112127
CALE 0,9 MM.
depuis £0,54
depuis £0,54
# 011
MPN: 112128
CALE 1,0 MM.
depuis £26,14
depuis £26,14
# 011
MPN: 112129
CALE 1,1 MM.
depuis £0,54
depuis £0,54
# 011
MPN: 112130
CALE 1,2 MM.
depuis £0,54
depuis £0,54
# 011
MPN: 112131
CALE 1,3 MM.
depuis £0,54
depuis £0,54
# 012
MPN: 121217
LEVIER DE RELAIS DE FREIN
depuis £25,21
depuis £25,21
# 013
MPN: 100424
ROTULE
depuis £62,27
depuis £62,27
# 014
MPN: 148822
ROTULE DE DIRECTION
depuis £13,83
depuis £13,83
# 015
MPN: 104910
FOURCHE, FILETAGE DROIT
depuis £4,22
depuis £4,22
# 016
MPN: 104911
FOURCHE, FILETAGE GAUCHE
depuis £10,33
depuis £10,33
# 017
MPN: 10033414
ÉPINGLE
depuis £8,63
depuis £8,63
Cette pièce remplace la pièce numéro 10033411 que nous avons en stock
# 018
MPN: 103167
Rondelle
depuis £1,87
depuis £1,87
# 019
MPN: 10796440
GOUPILLE FENDUE
depuis £18,35
depuis £18,35
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 11690911
ECROU, FILETAGE GAUCHE
depuis £1,14
depuis £1,14
# 021
MPN: 10788711
ÉCROU, FILETAGE DROIT
depuis £0,39
depuis £0,39
Cette pièce remplace la pièce numéro 100965 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 112157
Soufflet
depuis £0,51
depuis £0,51
# 023
MPN: 133555
COMMUTATEUR DE FEU STOP
depuis £24,17
depuis £24,17
# 024
MPN: 13000390
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 148788
LEVIER DE COMMANDE DU SERVOFREIN
depuis £118,93
depuis £118,93
# 026
MPN: 124586
BUISSON
depuis £5,58
depuis £5,58
# 027
MPN: 124714
GOUPILLE DE SUPPORT LEVIER RELAIS
depuis £52,24
depuis £52,24
# 028
MPN: 13736911
VIS
depuis £0,47
depuis £0,47
# 029
MPN: 104895
RESSORT DE RAPPEL DE PÉDALE
depuis £3,16
depuis £3,16
# 030
MPN: 108802/A
RÉSERVOIR DE FREIN
depuis £100,00
depuis £100,00
Cette pièce remplace la pièce numéro 119566 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 175189
BAGUE D'ÉTANCHÉITÉ
depuis £14,14
depuis £14,14
Cette pièce remplace le numéro de pièce 106625
# 032
MPN: 10730514
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10730521 que nous avons en stock
# 033
MPN: 120735
filtre
depuis £0,66
depuis £0,66
# 034
MPN: 144552
SYNDICAT
- Valable à partir de la voiture Ass. N° 9479
depuis £1,89
depuis £1,89
# 035
MPN: 151475
Passe-câble
- Valable à partir de la voiture Ass. N° 9479
depuis £11,70
depuis £11,70
