003 - Arbre de transmission - Bielles et pistons

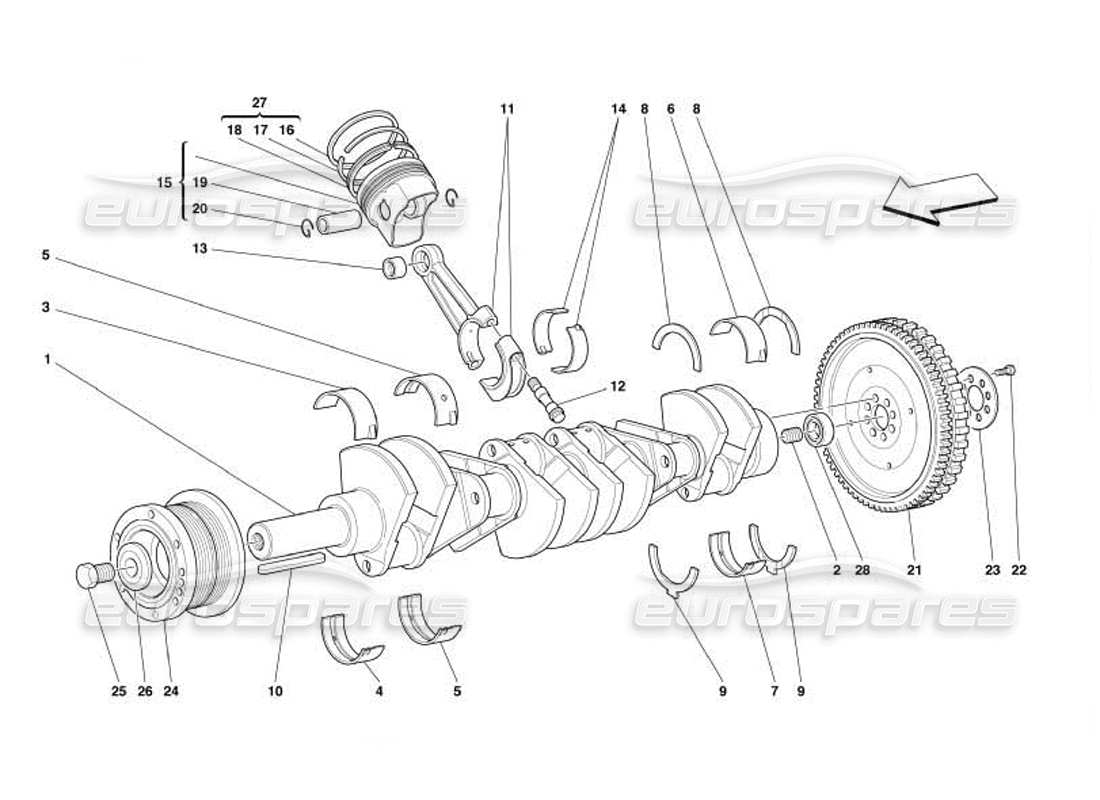

Ferrari 550 Barchetta Driving Shaft - Connecting Rods and Pistons Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 156634
Vilebrequin
depuis £8 145,98
depuis £8 145,98
# 002
MPN: 163528
BOUCHON FILETÉ
depuis £2,44
depuis £2,44
Cette pièce remplace le numéro de pièce 10268450 - et 1 plus. Cliquez pour voir les détails
# 003
-
DEMI-ROULEMENT AVANT SUPÉRIEUR
Avec série complète
# 003
MPN: 173484
SÉRIE COMPLÈTE DE DEMI-ROULEMENTS
Nominal
depuis £1 334,25
depuis £1 334,25
# 003
MPN: 173485
SÉRIE COMPLÈTE DE DEMI-ROULEMENTS
1 st SOUS-DIMENSIONS mm. 0,254
depuis £1 166,52
depuis £1 166,52
# 003
MPN: 173486
SÉRIE COMPLÈTE DE DEMI-ROULEMENTS
2 et SOUS-DIMENSIONS mm. 0,508
depuis £1 166,52
depuis £1 166,52
# 004
-
DEMI-ROULEMENT AVANT INFERIEUR
Avec série complète
# 005
-
DEMI-ROULEMENT AVANT INTERMÉDIAIRE
Avec série complète
# 006
-
DEMI-ROULEMENT ARRIÈRE SUPÉRIEUR
Avec série complète
# 007
-
DEMI-ROULEMENT ARRIÈRE INFÉRIEUR
Avec série complète
# 008
MPN: 164111
CALE SUPÉRIEURE
depuis £83,67
depuis £83,67
# 008
MPN: 164112
CALE SUPÉRIEURE
1 m OVERSIZE mm. 0,127 - Pas comme pièce de rechange - Avec les demi-roulements série complète
# 008
MPN: 164113
CALE SUPÉRIEURE
2 et OVERSIZE mm. 0,254 - Pas comme pièce de rechange - Avec les demi-roulements série complète
# 009
MPN: 164108
CALE INFÉRIEURE
Pas comme pièce de rechange - Avec la série complète de demi-roulements
depuis £83,67
depuis £83,67
# 009
MPN: 164109
CALE INFÉRIEURE
1 m OVERSIZE mm. 0,127 - Pas comme pièce de rechange - Avec les demi-roulements série complète
# 009
MPN: 164110
CALE INFÉRIEURE
2 et OVERSIZE mm. 0,254 - Pas comme pièce de rechange - Avec les demi-roulements série complète
# 010
MPN: 144876
Clé
depuis £3,29
depuis £3,29
# 011
-
BIELLE AVEC CAPUCHON
Avec l'ensemble complet bielle et capuchon
# 011
MPN: 170048
BIELLE ET CAPUCHON COMPLETS
depuis £356,17
depuis £356,17
# 012
MPN: 158186
VIS DE SERRAGE DE BIELLE
depuis £128,25
depuis £128,25
# 013
MPN: 170047
BAGUE
depuis £28,99
depuis £28,99
Cette pièce remplace le numéro de pièce 159965
# 014
MPN: 166564

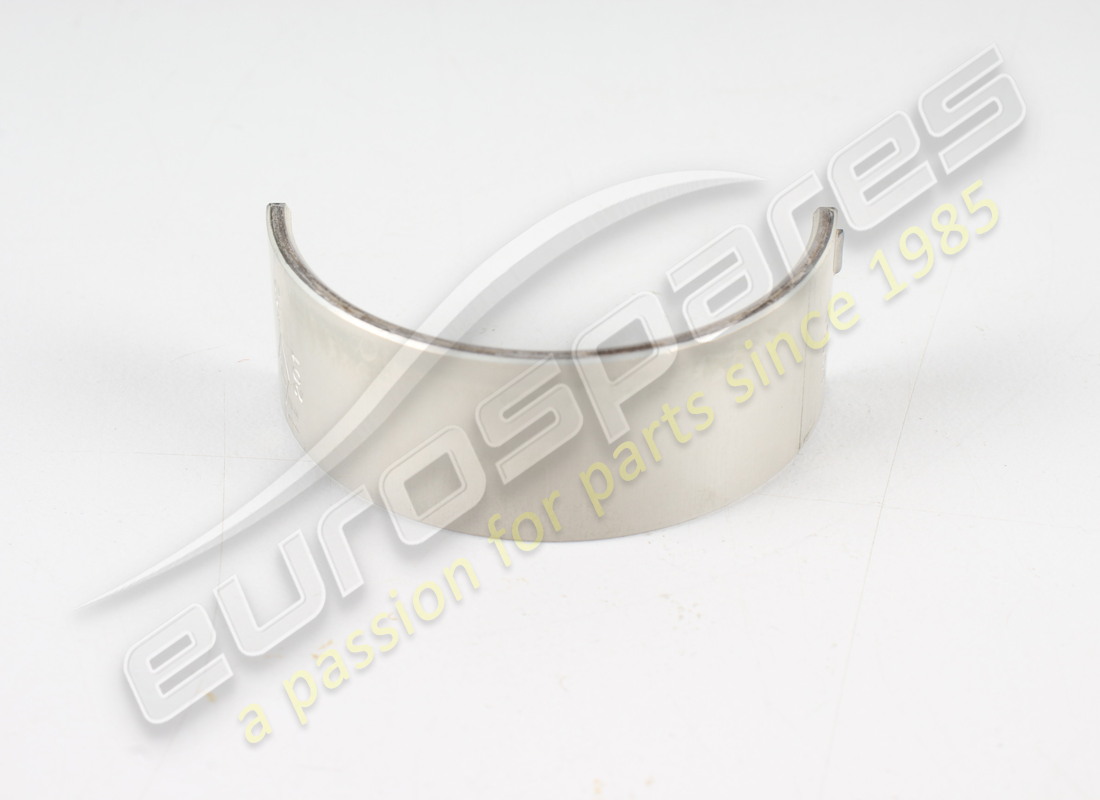

DEMI-ROULEMENT DE BIELLE
1 m OVERSIZE mm. 0,254
depuis £114,62
depuis £114,62
Cette pièce remplace le numéro de pièce 148349
# 014
MPN: 166565
DEMI-ROULEMENT DE BIELLE
2 et OVERSIZE mm. 0,508
depuis £58,50
depuis £58,50
Cette pièce remplace le numéro de pièce 148348
# 014
MPN: 166566
DEMI-ROULEMENT DE BIELLE
3 ème OVERSIZE mm. 0,762
depuis £58,50
depuis £58,50
# 014
MPN: 202389
DEMI-ROULEMENT DE BIELLE
depuis £27,36
depuis £27,36
Cette pièce remplace le numéro de pièce 166561
# 015
MPN: 180805
PISTON AVEC ANNEAUX
depuis £124,58
depuis £124,58
# 016
MPN: 157089
BAGUE D'ÉTANCHÉITÉ
1st groove - Avec série complète 159987
# 017
MPN: 156288
BAGUE D'ÉTANCHÉITÉ
2nd groove - Avec série complète 159987
# 018
MPN: 154098
BAGUE DE RACLAGE D'HUILE
3rd groove - Avec série complète 159987
# 019
MPN: 154717
ÉPINGLE
depuis £19,02
depuis £19,02
# 020
MPN: 166901
BAGUE D'ARRÊT
depuis £1,97
depuis £1,97
# 021
MPN: 151258
VOLANT MOTEUR
Pas comme pièce de rechange - Remplacé par 173760
Remplacement
Remplacement
# 021
MPN: 193051
VOLANT MOTEUR
depuis £451,60
depuis £451,60
Cette pièce remplace le numéro de pièce 173760 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 201755
VIS
depuis £1,16
depuis £1,16
Cette pièce remplace le numéro de pièce 103875
# 023
MPN: 103876
Rondelle
depuis £4,39
depuis £4,39
Cette pièce remplace le numéro de pièce 12833
# 024
MPN: 168565
AMORTISSEUR DE TORSION
depuis £1 414,74
depuis £1 414,74
Cette pièce remplace le numéro de pièce 155410
# 025
MPN: 140925
VIS
depuis £36,44
depuis £36,44
# 026
MPN: 140922
Rondelle
depuis £12,53
depuis £12,53
# 027
MPN: 159987
JEU DE SEGMENTS DE PISTONS
depuis £160,43
depuis £160,43
# 028
MPN: 103877
ROULEMENT PILOTE
depuis £16,00
depuis £16,00
Cette pièce remplace le numéro de pièce 24940440
