029 - Boîte de vitesses

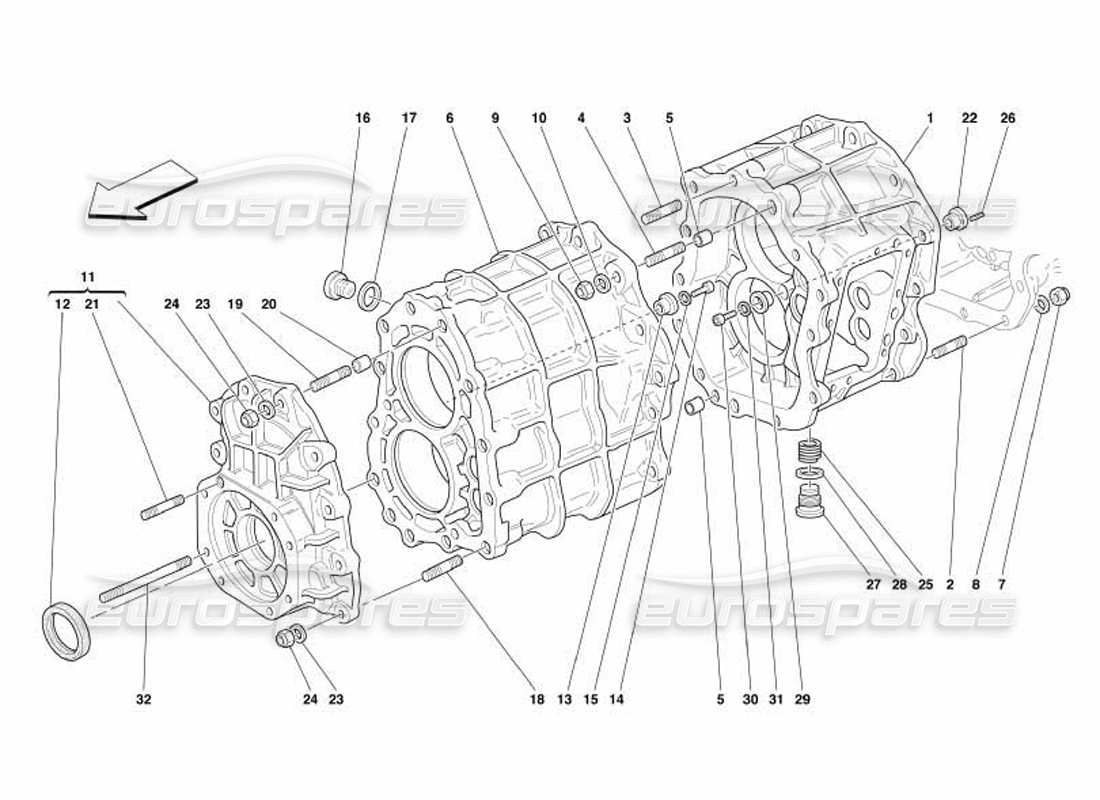

Ferrari 550 Barchetta Gearbox Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 172617
CARTER DE BOITE DE VITESSES
depuis £2 109,70
depuis £2 109,70
# 001
MPN: 172620
ÉLÉMENT DE BOÎTE DE VITESSES 3RD
Avec la boîte de vitesses complète 172617
# 002
MPN: 13543524
GOUJON
depuis £2,16
depuis £2,16
Cette pièce remplace le numéro de pièce 13543521
# 003
MPN: 13543524
GOUJON
depuis £2,16
depuis £2,16
Cette pièce remplace le numéro de pièce 13543521
# 004
MPN: 13543624
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 005
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 006
MPN: 162306
ÉLÉMENT DE BOÎTE DE VITESSES 2ND
Avec la boîte de vitesses complète 172617
# 007
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 009
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 011
MPN: 162308
ÉLÉMENT DE BOÎTE DE VITESSES 1ST
Valable jusqu'au numéro de moteur. 3010,Cul. N° 37063 - Pas comme pièce de rechange pour le moment - Remplacé par 185933
Remplacement
Remplacement
# 011
MPN: 185933
BOÎTE DE VITESSES COMPLÈTE 1ST ÉLÉMENT
Valable à partir du moteur Nr. 3011,Cul. N° 37064
Cette pièce remplace le numéro de pièce 162308
# 012
MPN: 162311
joint
Valable jusqu'au numéro de moteur. 3010,Cul. N° 37063
depuis £10,37
depuis £10,37
# 012
MPN: 172363
joint
Valable à partir du moteur Nr. 3011,Cul. N° 37064
depuis £15,00
depuis £15,00
# 013
MPN: 131757
BAGUE
depuis £3,90
depuis £3,90
# 014
MPN: 14305724
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 015
MPN: 10569273
Rondelle
Remplacement
Remplacement
# 016
MPN: 10275011
PRISE
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 017
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 018
MPN: 13543424
GOUJON
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 13543421
# 019
MPN: 13543624
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 020
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 021
MPN: 13546334
GOUJON
depuis £0,78
depuis £0,78
Cette pièce remplace le numéro de pièce 13546331
# 022
MPN: 157010
BAGUE
depuis £6,27
depuis £6,27
# 023
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 024
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 112254
INSERT FILETÉ
depuis £2,44
depuis £2,44
# 026
MPN: 14159470
ÉPINGLE
depuis £2,96
depuis £2,96
# 027
MPN: 104280
BOUCHON DE SORTIE D'HUILE
depuis £3,36
depuis £3,36
Cette pièce remplace le numéro de pièce 523977
# 028
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 029
MPN: 157009
BAGUE
depuis £5,28
depuis £5,28
# 030
MPN: 14305724
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 031
MPN: 10569273
Rondelle
Remplacement
Remplacement
# 032
MPN: 13547334
GOUJON
depuis £3,93
depuis £3,93
