031 - Engrenages d'arbre principal et pompe à huile d'embrayage

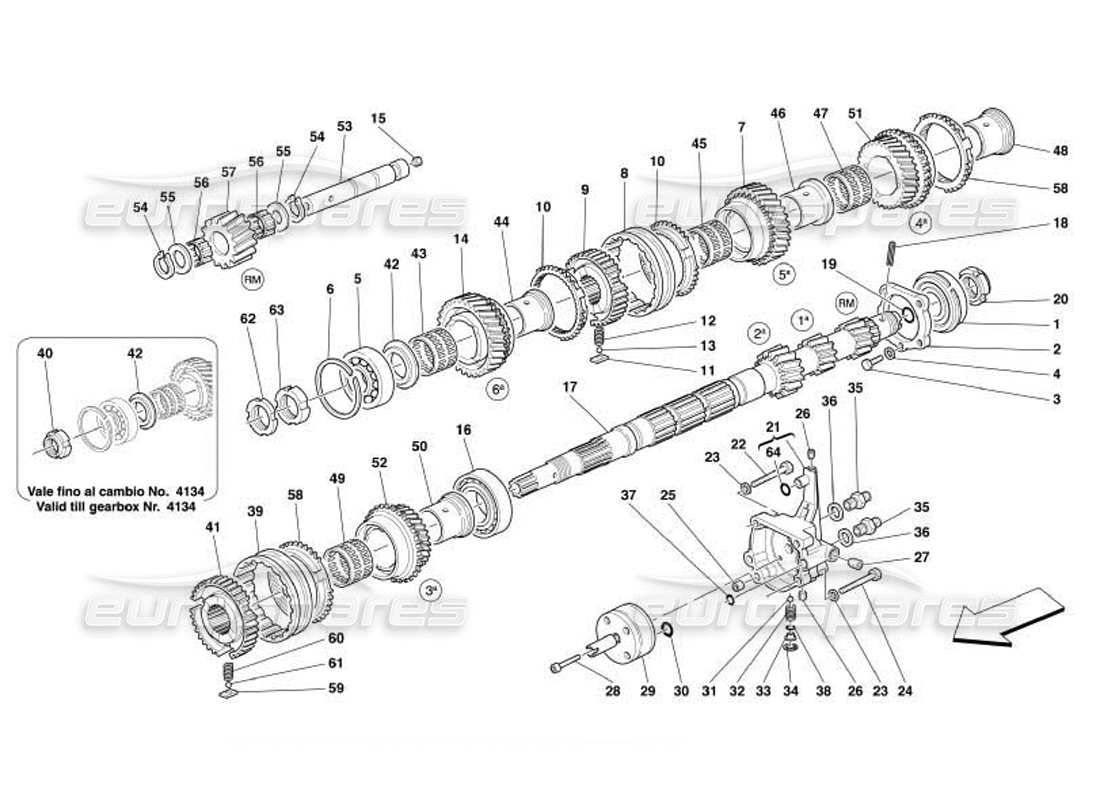

Ferrari 550 Barchetta Main Shaft Gears and Clutch Oil Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
149329
CORPS COMPLET DE POMPE À HUILE
Pas comme pièce de rechange maintenant - Remplacé par 196153
Remplacement
Remplacement
#
000
MPN:
196153
CORPS COMPLET DE POMPE À HUILE
depuis
£141,56
depuis
£141,56
Cette pièce remplace le numéro de pièce 149329
#
001
MPN:
144502
ROULEMENT POUR ARBRE PRINCIPAL POMPE CÔTÉ HUILE
depuis
£99,09
depuis
£99,09
#
002
MPN:
144444
ANNEAU DE SUPPORT
depuis
£42,93
depuis
£42,93
#
003
MPN:
16043424
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 16043411
- et 1 plus. Cliquez pour voir les détails
#
004
MPN:
127496
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
005
MPN:
103030
ROULEMENT À ROULEAUX
depuis
£129,58
depuis
£129,58
Cette pièce remplace le numéro de pièce 101605
- et 2 plus. Cliquez pour voir les détails
#
006
MPN:
144511
BAGUE D'ARRÊT
depuis
£1,64
depuis
£1,64
#
007
MPN:
179113
PIGNON POUR 5TH ENGRENAGES
depuis
£1 942,33
depuis
£1 942,33
#
008
MPN:
152206
MANCHON POUR SYNCHRONISEUR
depuis
£49,05
depuis
£49,05
#
009
MPN:
152207
CORPS DE SYNCHRONISATEUR
depuis
£198,19
depuis
£198,19
#
010
MPN:
152209
ANNEAU DE SYNCHRONISATION
depuis
£109,00
depuis
£109,00
#
011
MPN:
152195
PETIT BLOC
depuis
£0,52
depuis
£0,52
#
012
MPN:
152196
PRINTEMPS
depuis
£0,57
depuis
£0,57
#
013
MPN:
152197
BALLE
depuis
£2,41
depuis
£2,41
#
014
MPN:
167984
PIGNON POUR 6TH ENGRENAGES
depuis
£633,50
depuis
£633,50
#
015
MPN:
10269350
PRISE
depuis
£1,00
depuis
£1,00
#
016
MPN:
228055
ROULEMENT À ROULEAUX
depuis
£50,30
depuis
£50,30
Cette pièce remplace le numéro de pièce 131056
- et 1 plus. Cliquez pour voir les détails
#
017
MPN:
167968
ARBRE PRINCIPAL POUR LEVIER DE VITESSES
Pas comme pièce de rechange maintenant- -Remplacé par 189318 - Pour les voitures jusqu'à la boîte de vitesses Nr. 4134 monter également les écrous à bague 189162 et 189311 et l'entretoise appropriée pour l'arbre - Voir pos. 62, 63 et 42
depuis
£2 077,56
depuis
£2 077,56
#
017
MPN:
189318
ARBRE PRINCIPAL POUR LEVIER DE VITESSES
depuis
£1 724,31
depuis
£1 724,31
Cette pièce remplace la pièce numéro 167968 que nous avons en stock
#
018
MPN:
14601270
GOUPILLE FLEXIBLE
depuis
£0,53
depuis
£0,53
#
019
MPN:
109724
OU JOINT
depuis
£0,79
depuis
£0,79
#
020
MPN:
159553
ANNEAU
depuis
£46,31
depuis
£46,31
#
021
MPN:
170931
CORPS DE POMPE A HUILE
Pas comme pièce de rechange maintenant - Remplacé par 189117
Remplacement
Remplacement
#
021
MPN:
189117
CORPS DE POMPE A HUILE
Avec corps de pompe à huile complet
Cette pièce remplace le numéro de pièce 170931
#
022
MPN:
16044321
VIS
depuis
£0,30
depuis
£0,30
#
023
MPN:
12601374
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10615474
- et 6 plus. Cliquez pour voir les détails
#
024
MPN:
16044321
VIS
depuis
£0,30
depuis
£0,30
#
025
MPN:
102704
CHEVILLE DE CENTRAGE
depuis
£1,90
depuis
£1,90
Cette pièce remplace le numéro de pièce 500805
#
026
MPN:
14326150
PRISE
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 12326150
#
027
MPN:
10269550
PRISE
depuis
£1,66
depuis
£1,66
#
028
MPN:
14303474
VIS
depuis
£0,53
depuis
£0,53
#
029
MPN:
185458
POMPE A HUILE D'EMBRAYAGE COMPLET
depuis
£755,03
depuis
£755,03
Cette pièce remplace le numéro de pièce 171706
#
030
MPN:
137192
OU JOINT
depuis
£0,54
depuis
£0,54
#
031
MPN:
135770
BALLE
depuis
£0,54
depuis
£0,54
#
032
MPN:
171889
PRINTEMPS
depuis
£2,75
depuis
£2,75
#
033
MPN:
162315
ESPACEUR
depuis
£1,28
depuis
£1,28
#
034
MPN:
11057576
BAGUE SEEGER
depuis
£0,53
depuis
£0,53
#
035
MPN:
150577
SYNDICAT
depuis
£10,98
depuis
£10,98
#
036
MPN:
10257060
joint
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10253060
- et 2 plus. Cliquez pour voir les détails
#
037
MPN:
137192
joint
depuis
£0,54
depuis
£0,54
#
038
MPN:
128702
joint
depuis
£2,45
depuis
£2,45
#
039
MPN:
152198
MANCHE
depuis
£198,29
depuis
£198,29
#
040
MPN:
153000
ANNEAU
depuis
£35,38
depuis
£35,38
Cette pièce remplace le numéro de pièce 131775
- et 1 plus. Cliquez pour voir les détails
#
041
MPN:
161015
CORPS DE SYNCHRONISATEUR
depuis
£226,26
depuis
£226,26
#
042
MPN:
143886
ESPACEUR
Valable jusqu'au numéro de boîte de vitesses. 4134
depuis
£13,20
depuis
£13,20
#
042
MPN:
189413
ESPACEUR
Montage possible - Epaisseur. mm. 4 - Valable à partir de la boîte de vitesses Nr. 4135
depuis
£35,22
depuis
£35,22
#
042
MPN:
189417
ESPACEUR
Montage possible - Epaisseur. mm. 4,2 - Valable à partir de la boîte de vitesses n° 1. 4135
depuis
£7,48
depuis
£7,48
#
042
MPN:
189418
ESPACEUR
Montage possible - Epaisseur. mm. 3,8 - Valable à partir de la boîte de vitesses n° 1. 4135
depuis
£7,48
depuis
£7,48
#
042
MPN:
192722
ESPACEUR
Montage possible - Epaisseur. mm. 4,3 - Valable à partir de la boîte de vitesses n° 1. 4135
depuis
£109,00
depuis
£109,00
#
042
MPN:
192723
ESPACEUR
Montage possible - Epaisseur. mm. 4,1 - Valable à partir de la boîte de vitesses n° 1. 4135
depuis
£109,00
depuis
£109,00
#
043
MPN:
107525
CAGE À ROULEAU
depuis
£8,37
depuis
£8,37
#
044
MPN:
143893
BAGUE
depuis
£286,27
depuis
£286,27
#
045
MPN:
107525
CAGE À ROULEAU
depuis
£8,37
depuis
£8,37
#
046
MPN:
152094
BAGUE
depuis
£49,54
depuis
£49,54
#
047
MPN:
107525
CAGE À ROULEAU
depuis
£8,37
depuis
£8,37
#
048
MPN:
152093
BAGUE
depuis
£44,03
depuis
£44,03
#
049
MPN:
109002
CAGE À ROULEAU
depuis
£18,83
depuis
£18,83
Cette pièce remplace le numéro de pièce 114059
#
050
MPN:
161445
BAGUE
depuis
£89,18
depuis
£89,18
#
051
MPN:
179110
PIGNON POUR 4TH ENGRENAGES
depuis
£1 164,41
depuis
£1 164,41
#
052
MPN:
167978
PIGNON POUR 3RD ENGRENAGES
depuis
£461,90
depuis
£461,90
#
053
MPN:
159410
ÉPINGLE
depuis
£37,43
depuis
£37,43
#
054
MPN:
158272
ANNEAU SOUPLE
depuis
£0,47
depuis
£0,47
#
055
MPN:
104249
Rondelle D'ESPACEMENT
MM. 4,0
depuis
£40,17
depuis
£40,17
#
055
MPN:
158257
Rondelle D'ESPACEMENT
MM. 4,1
depuis
£5,45
depuis
£5,45
#
056
MPN:
104256
CAGE À ROULEAU
depuis
£6,17
depuis
£6,17
#
057
MPN:
167973
ENGRENAGE RALENTI POUR MARCHE ARRIÈRE
depuis
£803,79
depuis
£803,79
#
058
MPN:
155155
ANNEAU DE SYNCHRONISATION
depuis
£669,52
depuis
£669,52
#
059
MPN:
152195
PETIT BLOC
depuis
£0,52
depuis
£0,52
#
060
MPN:
161016
PRINTEMPS
depuis
£3,29
depuis
£3,29
#
061
MPN:
152197
BALLE
depuis
£2,41
depuis
£2,41
#
062
MPN:
189311
ANNEAU
Valable à partir de la boîte de vitesses Nr. 4135
depuis
£8,32
depuis
£8,32
#
063
MPN:
189162
ANNEAU
Valable à partir de la boîte de vitesses Nr. 4135
depuis
£8,32
depuis
£8,32
#
064
MPN:
134705
joint
Pour corps de pompe à huile 196153
depuis
£0,53
depuis
£0,53
