020 - Collecteurs d'admission d'air

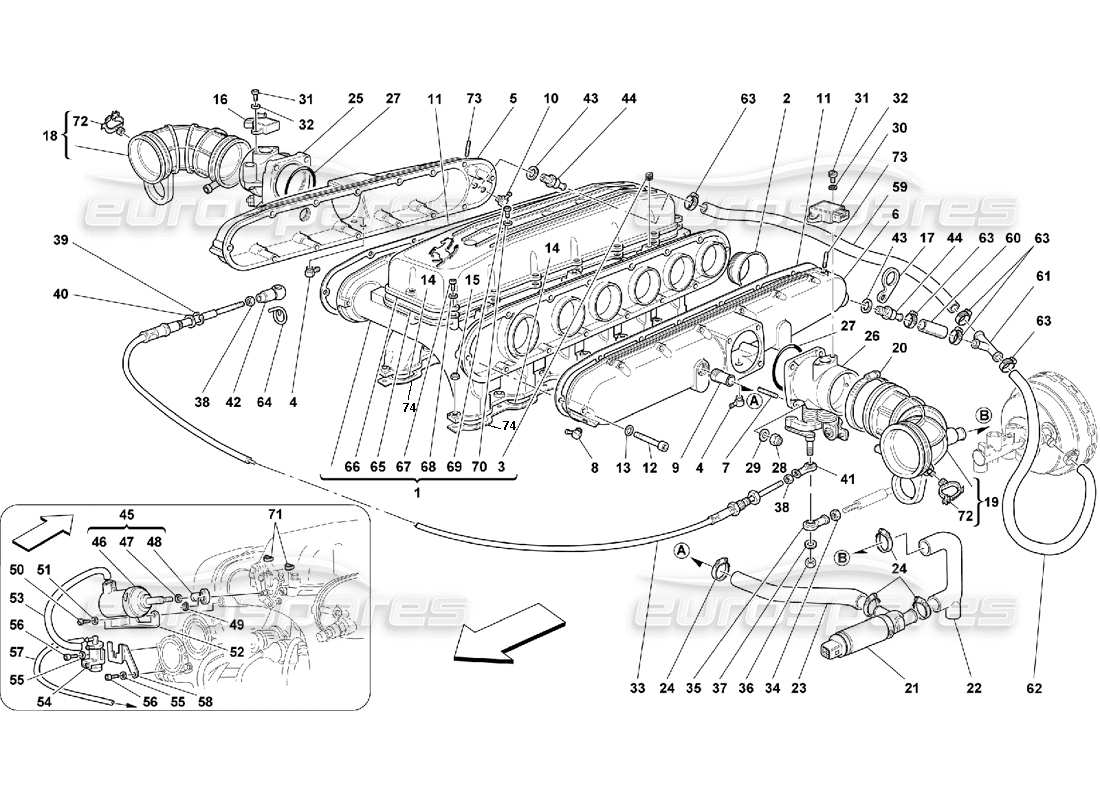

Ferrari 550 Maranello Air Intake Manifolds Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 168096
COLLECTEUR D'ASPIRATION COMPLET AVEC ACTIONNEUR
- Valable jusqu'au numéro de moteur. 49833
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 162768
# 000
MPN: 171619
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION DROIT
- Valable jusqu'au car Ass. N° 32101 GS et voiture de caisse Ass. N° 32104 GD – Pas pour les États-Unis MY 99 et le CDN MY 99
depuis £415,26
depuis £415,26
# 000
MPN: 171620
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION LH
- Valable jusqu'au car Ass. N° 32101 GS et voiture de caisse Ass. N° 32104 GD – Pas pour les États-Unis MY 99 et le CDN MY 99
depuis £405,82
depuis £405,82

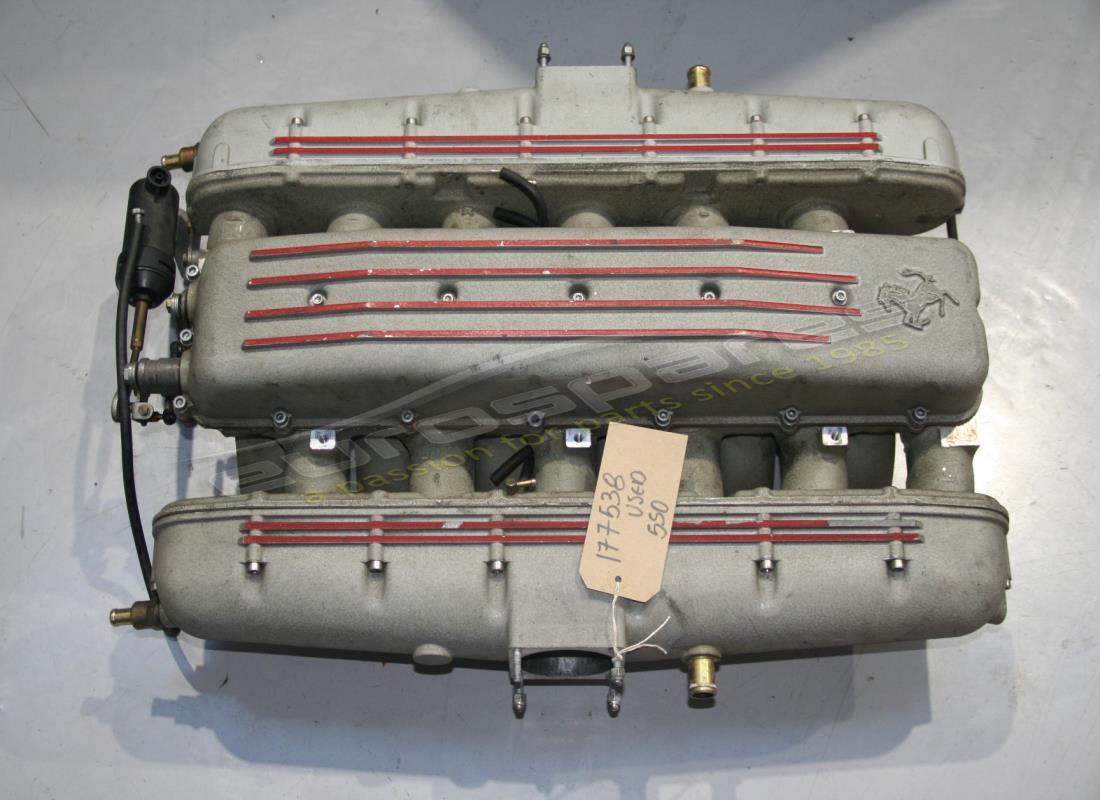

# 000
MPN: 177538
COLLECTEUR D'ASPIRATION COMPLET AVEC ACTIONNEUR
- Valable à partir du moteur Nr. 49834
depuis £3 058,15
depuis £3 058,15
Cette pièce remplace le numéro de pièce 168096 - et 2 plus. Cliquez pour voir les détails
# 000
MPN: 183031
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION DROIT
- Valable à partir de la voiture Ass. N° 32102 GS et de la voiture Ass. N° 32105 GD – Pas pour les États-Unis MY 99 et le CDN MY 99
depuis £377,51
depuis £377,51
# 000
MPN: 183032
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION LH
- Valable à partir de la voiture Ass. N° 32102 GS et de la voiture Ass. N° 32105 GD – Pas pour les États-Unis MY 99 et le CDN MY 99
depuis £377,51
depuis £377,51
# 000
MPN: 183051
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION DROIT
- Valable jusqu'au car Ass. N° 32056 – Valable pour USA MY 99 et CDN MY 99
depuis £226,50
depuis £226,50
# 000
MPN: 183052
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION LH
- Valable jusqu'au car Ass. N° 32056 – Valable pour USA MY 99 et CDN MY 99
depuis £226,50
depuis £226,50
# 000
MPN: 183053
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION DROIT
- Valable à partir de la voiture Ass. N° 32057 – Valable pour USA MY 99 et CDN MY 99
depuis £368,07
depuis £368,07
# 000
MPN: 183054
COUVERCLE COMPLET DE COLLECTEURS D'ASPIRATION LH
- Valable à partir de la voiture Ass. N° 32057 – Valable pour USA MY 99 et CDN MY 99
depuis £368,07
depuis £368,07
# 001
MPN: 162768
COLLECTEUR D'ASPIRATION
- Valable jusqu'au numéro de moteur. 49833 - Pas comme pièce de rechange - Avec collecteurs d'aspiration complets
Remplacement
Remplacement
# 001
MPN: 177539
COLLECTEUR D'ASPIRATION
- Valable à partir du moteur Nr. 49834 - Pas comme pièce de rechange - Avec collecteurs d'aspiration complets

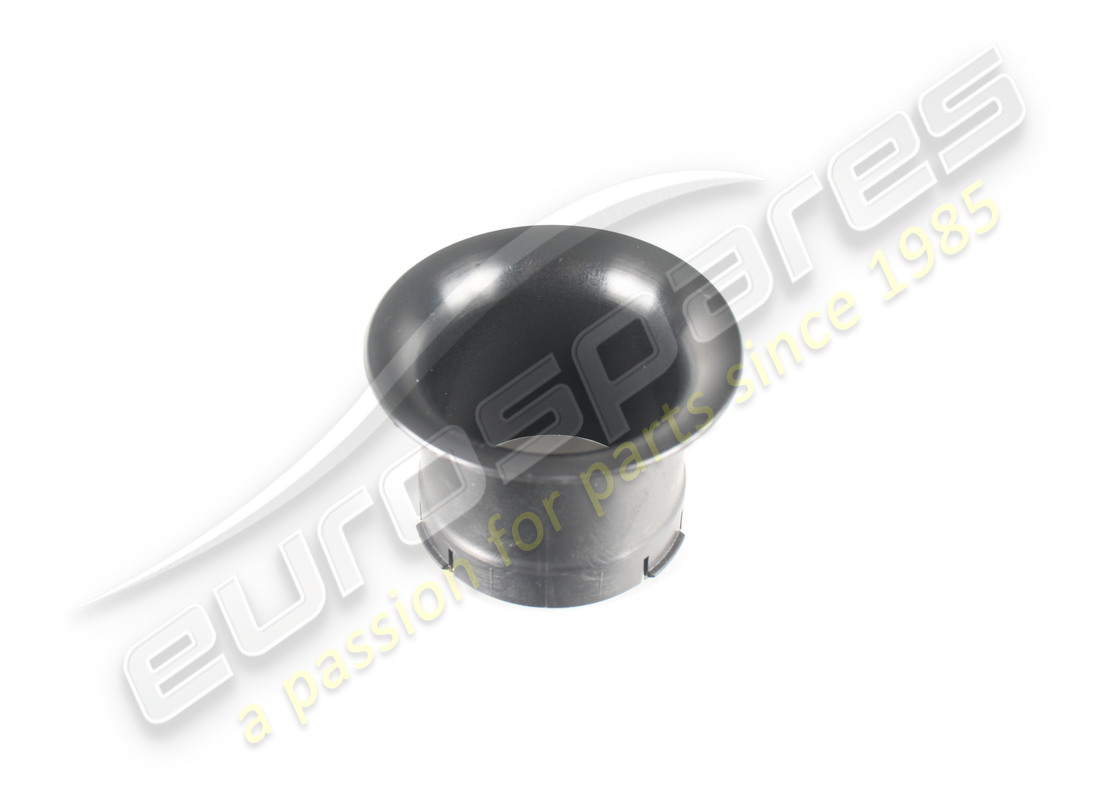

# 002
MPN: 168161
COLLECTEUR D'EXTRÉMITÉ
depuis £20,17
depuis £20,17
# 003
MPN: 13525570
INSERT FILETÉ
depuis £3,26
depuis £3,26
Cette pièce remplace le numéro de pièce 109668
# 004
MPN: 128016
SYNDICAT
- Pas pour USA MY 99 et CDN MY 99
depuis £5,70
depuis £5,70
# 004
MPN: 174818
SYNDICAT
- Valable pour USA MY 99 et CDN MY 99
depuis £9,24
depuis £9,24
# 005
-
COUVERCLE COLLECTEURS D'ASPIRATION DROIT
- Pas comme pièce de rechange - Avec couverture complète
# 006
-
COUVERCLE GAUCHE COLLECTEURS D'ASPIRATION
- Pas comme pièce de rechange - Avec couverture complète
# 007
MPN: 13541324
GOUJON
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 13541321
# 008
MPN: 128016
SYNDICAT
depuis £5,70
depuis £5,70
# 009
MPN: 143286
SYNDICAT
depuis £2,63
depuis £2,63
# 010
MPN: 128016
SYNDICAT
depuis £5,70
depuis £5,70
# 011

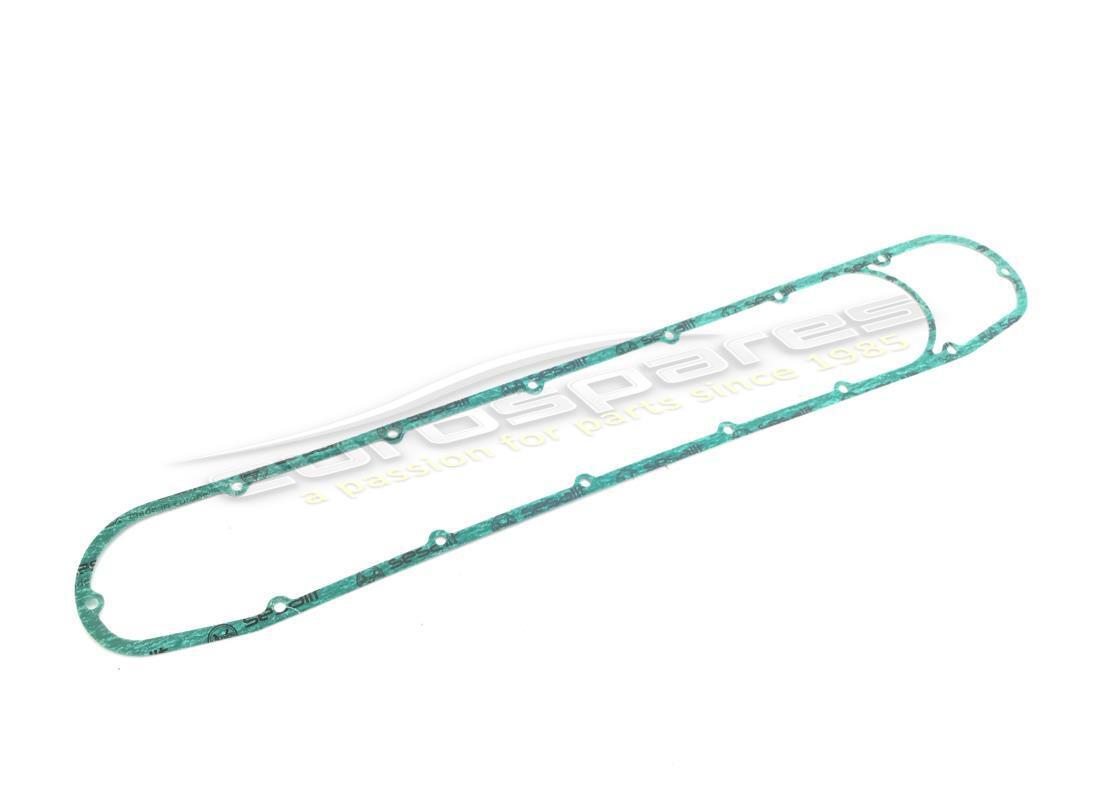

MPN: 154562
joint
depuis £10,64
depuis £10,64
# 012
MPN: 156828
VIS
depuis £2,24
depuis £2,24
Cette pièce remplace le numéro de pièce 14306024
# 013
MPN: 12601274
Rondelle
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 014
MPN: 324050
JOINT D'ADMISSION
depuis £6,04
depuis £6,04
Cette pièce remplace le numéro de pièce 225462
# 015
MPN: 159601
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12578121
# 016
MPN: 172750
POTENTIOMÈTRE POUR PAPILLON DROIT
depuis £311,44
depuis £311,44
# 017
MPN: 154754
support
- Valable jusqu'au numéro de moteur. 52415
depuis £0,59
depuis £0,59

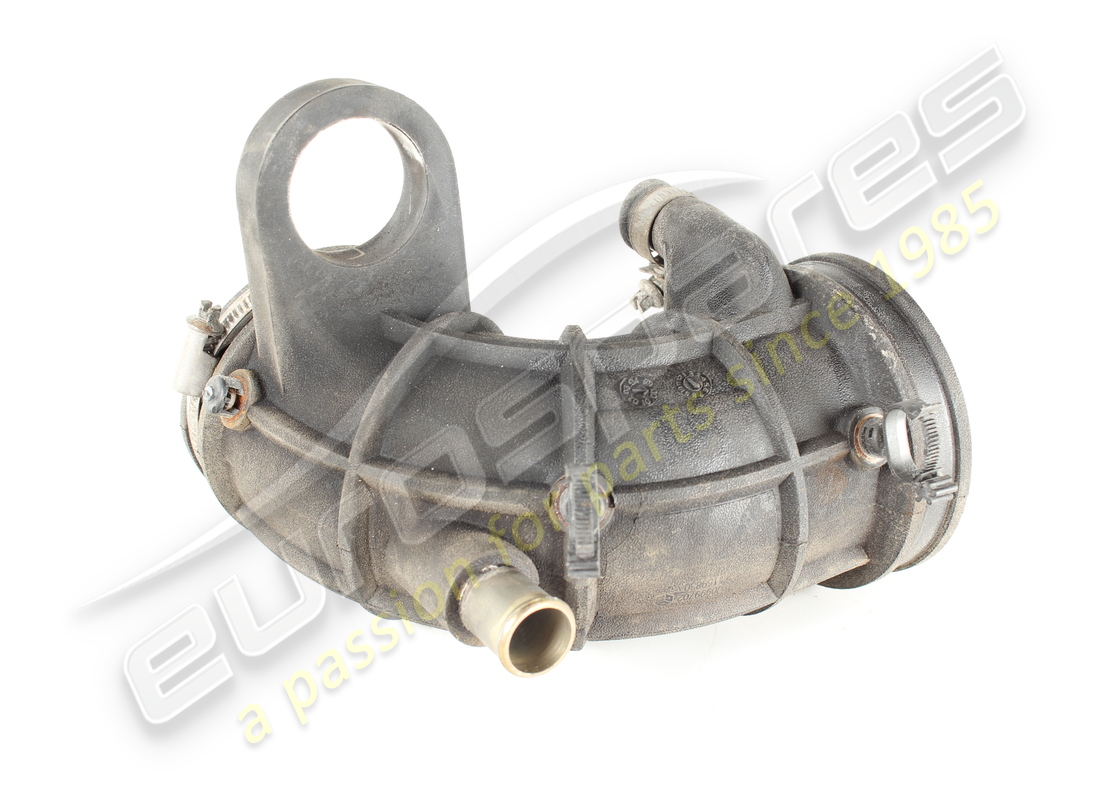

# 018
MPN: 159830

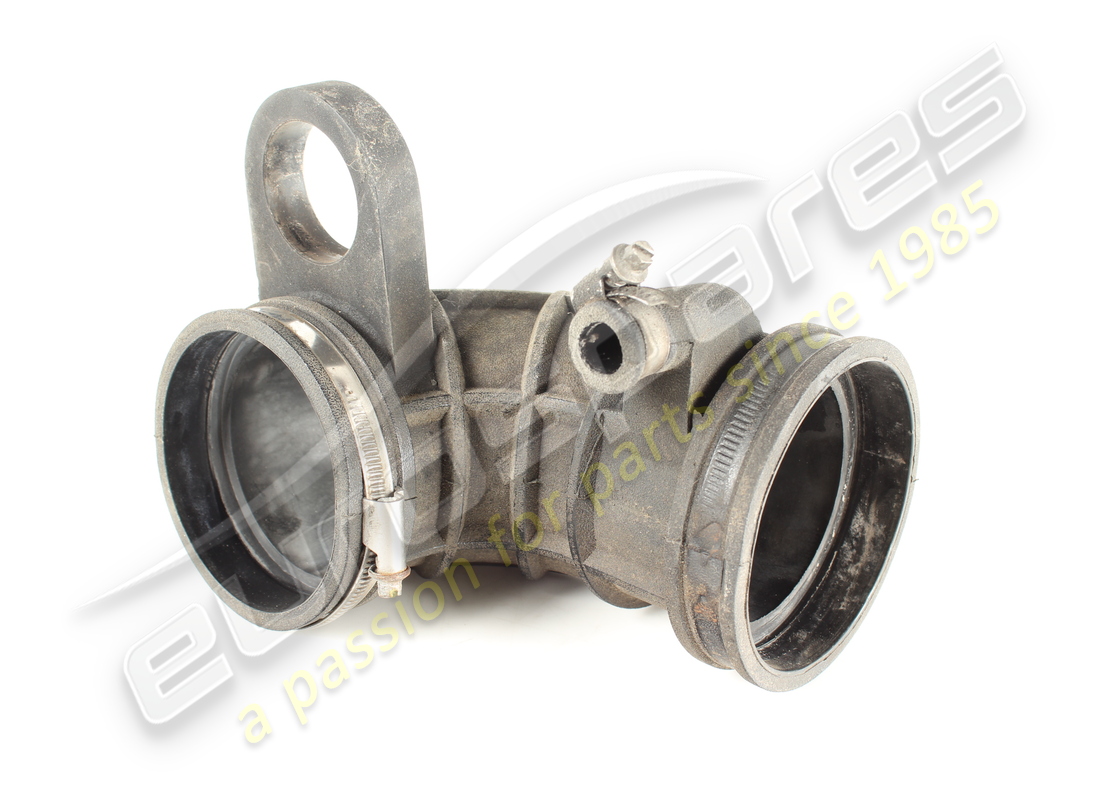

MANCHON DROIT
depuis £57,10
depuis £57,10
Cette pièce remplace le numéro de pièce 154437 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 180140
MANCHON DROIT
- Valable à partir du moteur Nr. 52416
depuis £110,33
depuis £110,33
# 019
MPN: 159831
MANCHON GAUCHE
- Valable jusqu'au numéro de moteur. 52415
depuis £103,81
depuis £103,81
Cette pièce remplace le numéro de pièce 154438
# 019
MPN: 180141
MANCHON GAUCHE
- Valable à partir du moteur Nr. 52416
depuis £110,33
depuis £110,33
# 020
MPN: 13001190
COLLIER À VIS
depuis £0,68
depuis £0,68
# 021
MPN: 142432
RÉGULATEUR DE RÉGLAGE DU RALENTI
depuis £150,00
depuis £150,00
# 022
MPN: 159120
TUYAU DU RÉGULATEUR AU MANCHON
depuis £111,01
depuis £111,01
Cette pièce remplace le numéro de pièce 154440 - et 5 plus. Cliquez pour voir les détails
# 023
MPN: 171759
TUYAU DU RÉGULATEUR À LA CHAMBRE DU PLÉNUM
depuis £23,89
depuis £23,89
Cette pièce remplace la pièce numéro 154441 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 13000490
COLLIER À VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails

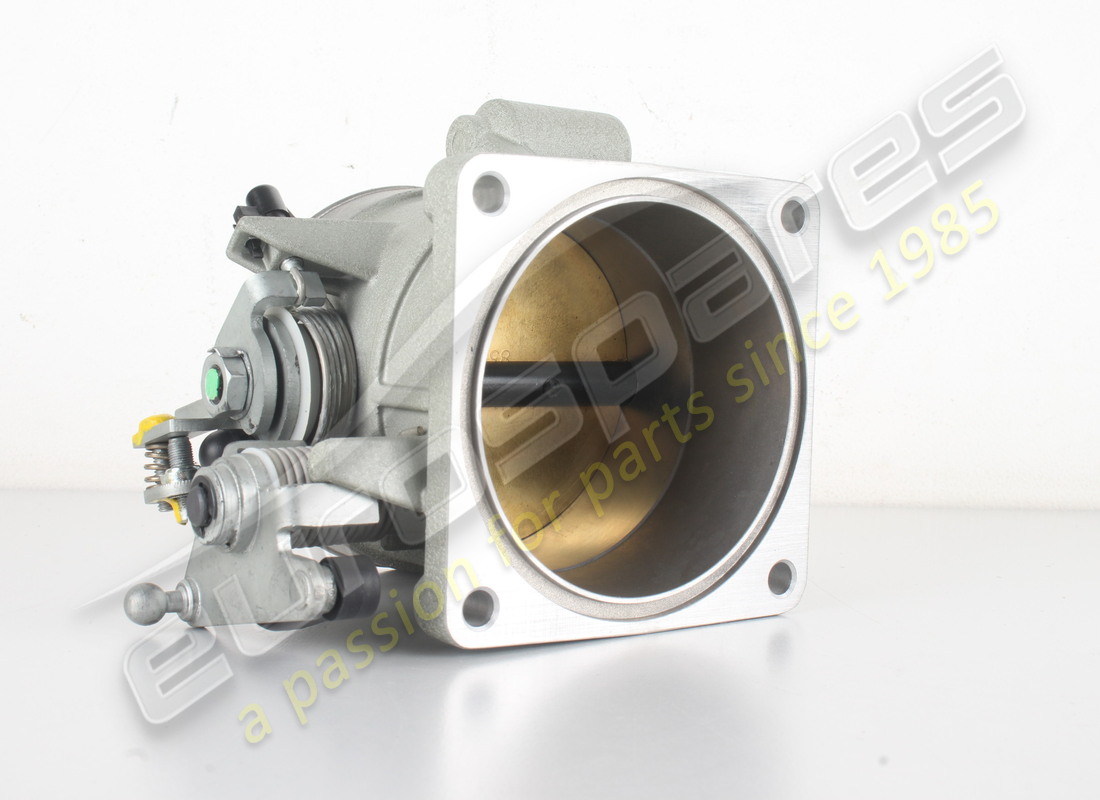

# 025
MPN: 171006

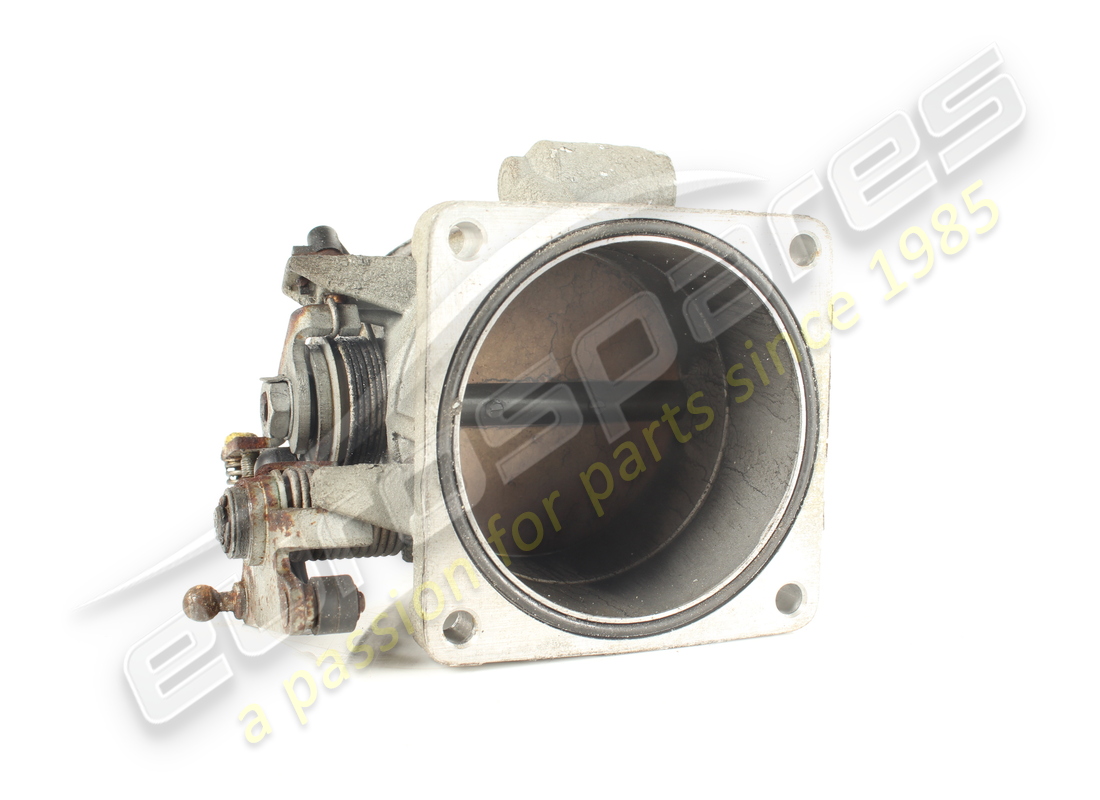

PORTE-ACCÉLÉRATEUR DROIT COMPLET
- Pas pour GD
depuis £632,33
depuis £632,33
# 025
MPN: 174463
PORTE-ACCÉLÉRATEUR DROIT COMPLET
- Valable pour GD
depuis £301,06
depuis £301,06
# 026
MPN: 171007
PORTE-ACCÉLÉRATEUR COMPLET GAUCHE
- Pas pour GD
depuis £537,95
depuis £537,95
# 026
MPN: 171203
PORTE-ACCÉLÉRATEUR COMPLET GAUCHE
- Valable pour GD
depuis £347,78
depuis £347,78
# 027
MPN: 142934
OU JOINT
depuis £6,40
depuis £6,40
Cette pièce remplace le numéro de pièce 147901
# 028
MPN: 101239
NOIX
depuis £1,60
depuis £1,60
Cette pièce remplace le numéro de pièce 92310
# 029
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 158170
POTENTIOMÈTRE POUR PAPILLON GAUCHE
depuis £129,77
depuis £129,77
Cette pièce remplace la pièce numéro 142434 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 10444521
VIS
depuis £0,71
depuis £0,71
# 032
MPN: 12601074
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 12601070 que nous avons en stock
# 033
MPN: 178200
CÂBLE POUSSER-PULL
depuis £45,16
depuis £45,16
Cette pièce remplace le numéro de pièce 155543 - et 1 plus. Cliquez pour voir les détails
# 034
MPN: 15896470
NOIX
(quantité minimale de commande = 20)
depuis £0,82
depuis £0,82
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 111530
ROTULE
depuis £25,43
depuis £25,43
# 036
MPN: 113647
NOIX
depuis £0,54
depuis £0,54
# 037
MPN: 14496324
Rondelle
depuis £1,50
depuis £1,50
Cette pièce remplace la pièce numéro 14496301 que nous avons en stock
# 038
MPN: 15896470
NOIX
(quantité minimale de commande = 20)
depuis £0,82
depuis £0,82
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 16160976
ANNEAU SOUPLE
depuis £0,53
depuis £0,53
# 040
MPN: 12638624
Rondelle
depuis £0,54
depuis £0,54
# 041
MPN: 111530
ROTULE
depuis £25,43
depuis £25,43
# 042
MPN: 173999
JOINT À ROTULE D'ACCÉLÉRATEUR À FIL DROIT
depuis £4,47
depuis £4,47
Cette pièce remplace le numéro de pièce 105617
# 043
MPN: 10298460
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 93353
# 044
MPN: 147978
CLAPET ANTI-RETOUR
depuis £5,85
depuis £5,85
# 045
MPN: 173602
ACTIONNEUR COMPLET
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 173594
# 046
MPN: 173594
ACTIONNEUR
Remplacement
Remplacement
# 047
MPN: 173601
NOIX
depuis £0,54
depuis £0,54
# 048
MPN: 173596
ROTULE
Remplacement
Remplacement
# 049
MPN: 173598
BAGUE SEEGER
depuis £0,71
depuis £0,71
# 050
MPN: 173599
VIS
depuis £4,16
depuis £4,16
# 051
MPN: 173600
Rondelle
depuis £0,71
depuis £0,71
# 052
MPN: 173595
SOUTIEN
depuis £21,70
depuis £21,70
# 053
MPN: 168248
TUYAU EN CAOUTCHOUC
depuis £21,02
depuis £21,02
# 054
MPN: 159177
ÉLECTROVANNE
depuis £62,28
depuis £62,28
Cette pièce remplace la pièce numéro 154384 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 055
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 056
MPN: 14305224
VIS
depuis £0,53
depuis £0,53
# 057
MPN: 122761
TUYAU EN CAOUTCHOUC DE L'UNION À L'ÉLECTROVANNE
depuis £57,18
depuis £57,18
Cette pièce remplace le numéro de pièce 169700 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 168246
PETITE ASSIETTE
depuis £4,32
depuis £4,32
# 059
MPN: 173841
TUYAU EN CAOUTCHOUC DE LA VANNE DROITE AU RACCORD
depuis £6,72
depuis £6,72
# 060
MPN: 111023
TUYAU EN CAOUTCHOUC DE LA VANNE GAUCHE AU RACCORD
depuis £54,73
depuis £54,73
# 061
MPN: 100881
SYNDICAT
depuis £2,69
depuis £2,69
Cette pièce remplace le numéro de pièce 680025
# 062
MPN: 168386
TUYAU EN CAOUTCHOUC DE L'UNION AU SERVOFREIN
- Pas pour GD
depuis £27,74
depuis £27,74
# 062
MPN: 173842
TUYAU EN CAOUTCHOUC DE L'UNION AU SERVOFREIN
- Valable pour GD
depuis £26,36
depuis £26,36
Cette pièce remplace le numéro de pièce 200012 - et 1 plus. Cliquez pour voir les détails
# 063
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 064
MPN: 174001
AGRAFE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10124776 - et 1 plus. Cliquez pour voir les détails

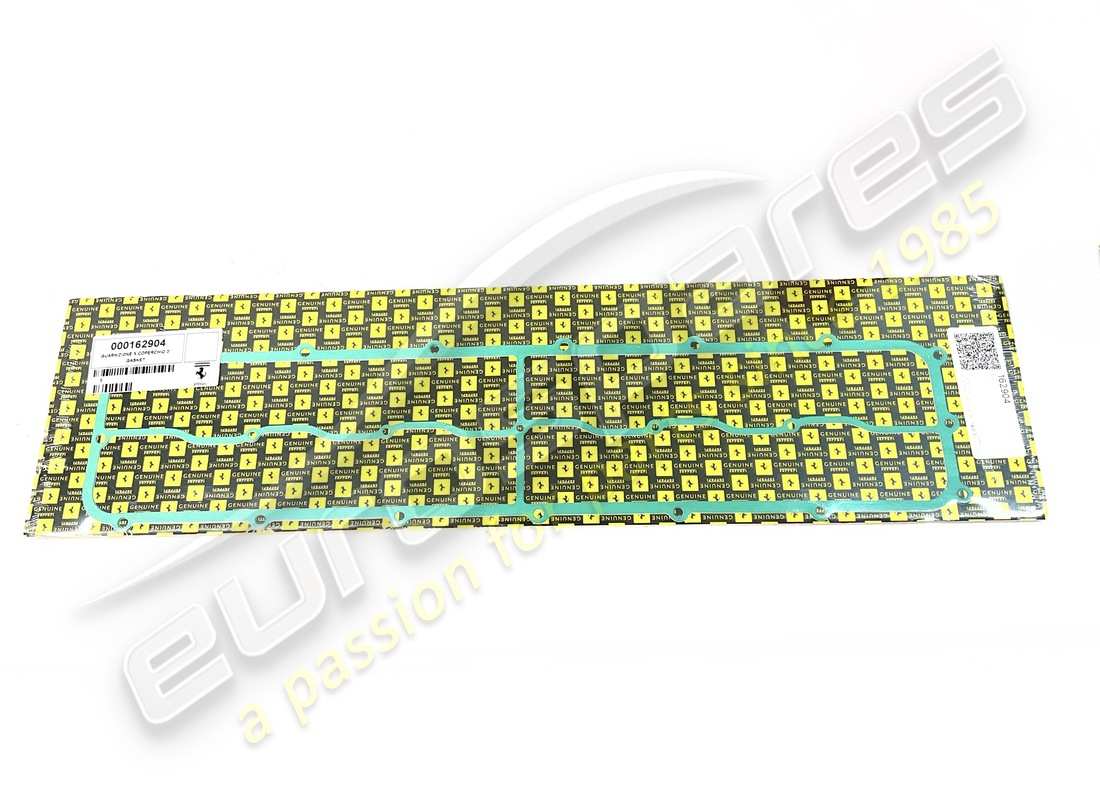

# 065
MPN: 162904
joint
depuis £9,66
depuis £9,66
# 066
MPN: 162903
COUVERTURE
depuis £337,37
depuis £337,37
# 067
MPN: 14305424
VIS
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 14305421 - et 2 plus. Cliquez pour voir les détails
# 068
MPN: 12601274
Rondelle
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 069
MPN: 163774
VIS
depuis £6,42
depuis £6,42
# 070
MPN: 12601174
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 071
MPN: 178441
BAGUE D'ÉTANCHÉITÉ
- Valable à partir du moteur Nr. 52416
depuis £7,68
depuis £7,68
# 072
MPN: 180139
AGRAFE
depuis £0,47
depuis £0,47
# 073
MPN: 11500024
GOUJON
- Valable à partir de la voiture Ass. N° 32102 GS, de la voiture Ass. N° 32105 GD et de la voiture Ass. N° 32057 MON 99
depuis £1,66
depuis £1,66
Cette pièce remplace la pièce numéro 11500011 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 074
MPN: 324050
JOINT D'ADMISSION
depuis £6,04
depuis £6,04
Cette pièce remplace le numéro de pièce 225462
