Eurospares Voir tout
038 - Système hydraulique de frein et d'embrayage

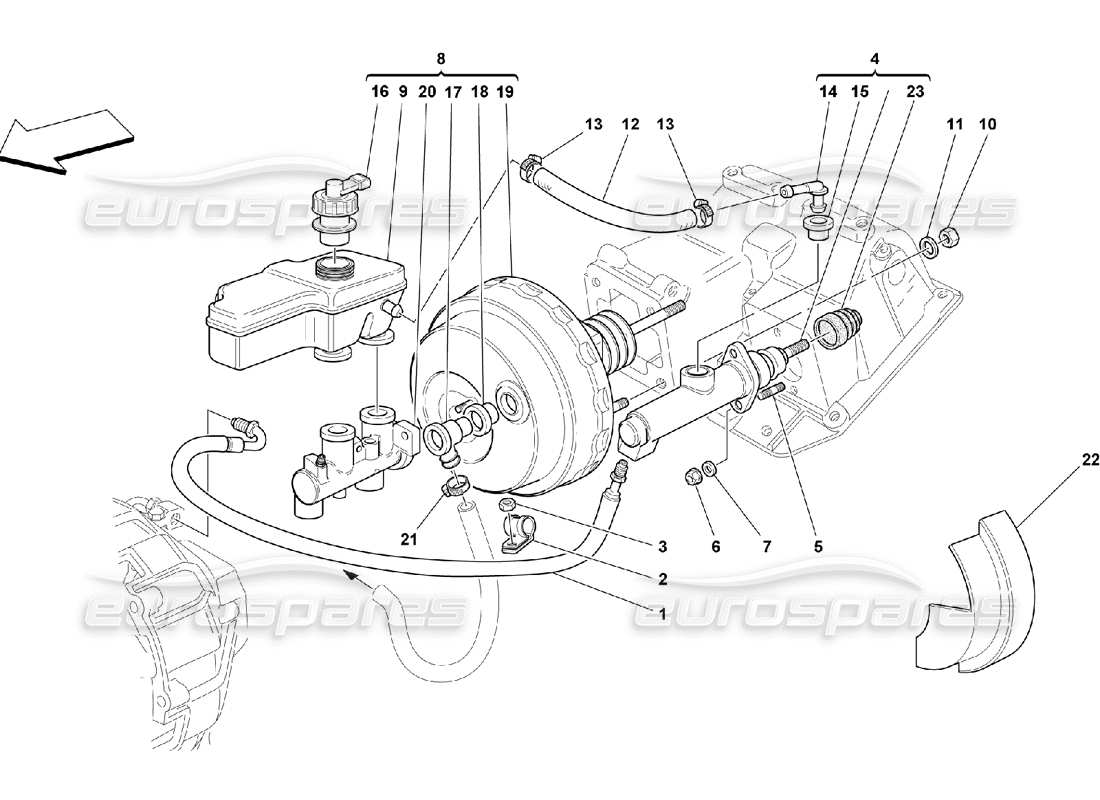

Ferrari 550 Maranello Brake and Clutch Hydraulic System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 154009
TUBE DE COMMANDE D'EMBRAYAGE
- Pas pour GD
depuis £386,95
depuis £386,95
# 001
MPN: 156119
TUBE DE COMMANDE D'EMBRAYAGE
- Valable pour GD
depuis £169,87
depuis £169,87
# 002
MPN: 10441590
SUPPORT AVEC GAINE
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10113600
# 003
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 004
MPN: 175211
POMPE DE COMMANDE D'EMBRAYAGE
depuis £97,85
depuis £97,85
Cette pièce remplace le numéro de pièce 123416 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 13516824
GOUJON
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 13516821
# 006
MPN: 133215
NOIX
depuis £3,05
depuis £3,05
Cette pièce remplace le numéro de pièce 64342800
# 007
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 008
MPN: 169363

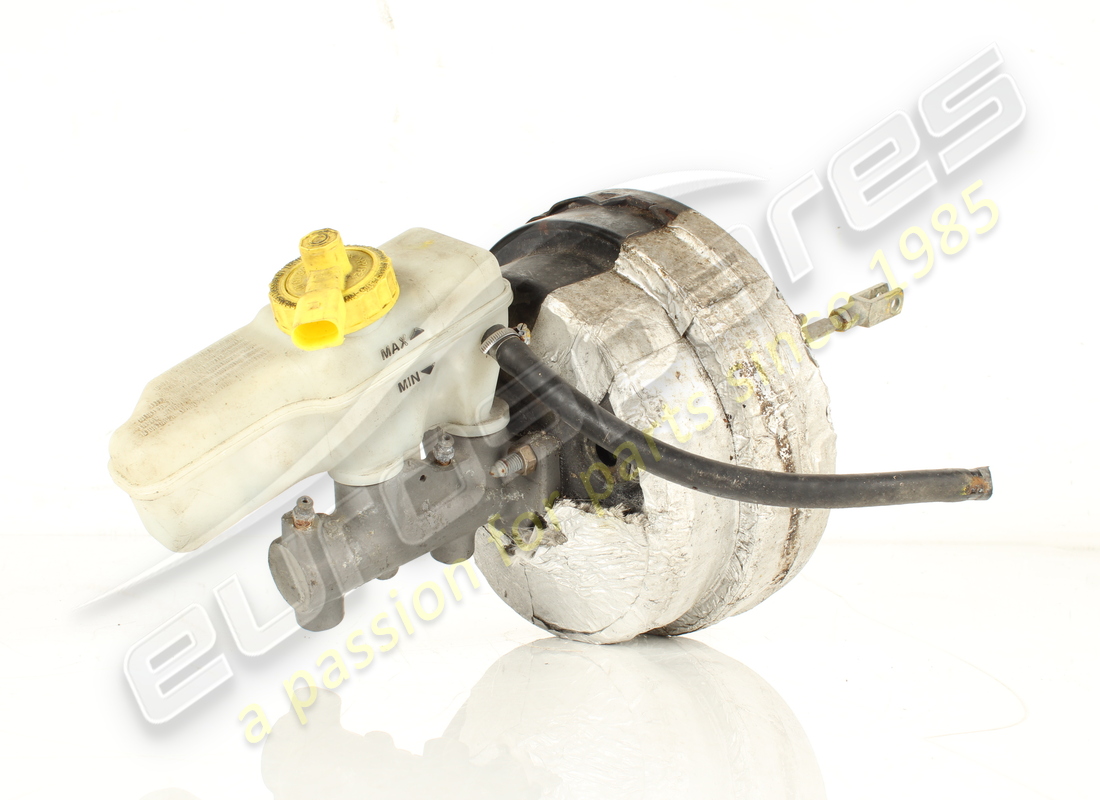

SERVOFREIN AVEC POMPE
depuis £805,86
depuis £805,86
# 009
MPN: 171783
RÉSERVOIR D'HUILE DE FREIN
depuis £54,35
depuis £54,35
# 010
MPN: 101139
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104425
# 011
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 012
MPN: 173882
TUYAU EN CAOUTCHOUC
depuis £4,22
depuis £4,22
Cette pièce remplace le numéro de pièce 123266 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 157934
COLLIER À VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12179190
# 014
MPN: 165032
SYNDICAT
- Valable pour la pompe d'embrayage 123416
Remplacement
Remplacement
# 014
MPN: 175188
SYNDICAT
- Valable pour la pompe d'embrayage 175211
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 165032
# 015
MPN: 175189
BAGUE D'ÉTANCHÉITÉ
- Valable pour la pompe d'embrayage 123416
depuis £14,14
depuis £14,14
Cette pièce remplace le numéro de pièce 106625
# 015
MPN: 175189
BAGUE D'ÉTANCHÉITÉ
- Valable pour la pompe d'embrayage 175211
depuis £14,14
depuis £14,14
Cette pièce remplace le numéro de pièce 106625
# 016
MPN: 153592
PRISE
depuis £27,05
depuis £27,05
# 017
MPN: 144552
SYNDICAT
depuis £1,89
depuis £1,89
# 018
MPN: 151475
Passe-câble
depuis £11,70
depuis £11,70
# 019
MPN: 171785
AMPLIFICATEUR
depuis £736,89
depuis £736,89
# 020
MPN: 171782
POMPE DE FREIN
depuis £347,82
depuis £347,82
Cette pièce remplace le numéro de pièce 171782/A
# 021
MPN: 13000390
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 169745
BOUCLIER ISOLANT POUR ASSISTANT DE FREIN
- Pas pour GD
depuis £60,39
depuis £60,39
# 022
MPN: 172812
BOUCLIER ISOLANT POUR ASSISTANT DE FREIN
- Valable pour GD
depuis £63,22
depuis £63,22
# 023
MPN: 175212
BOTTE DE PROTECTION
- Valable pour la pompe d'embrayage 175211
depuis £19,81
depuis £19,81
