056 - Système de conditionnement d'air

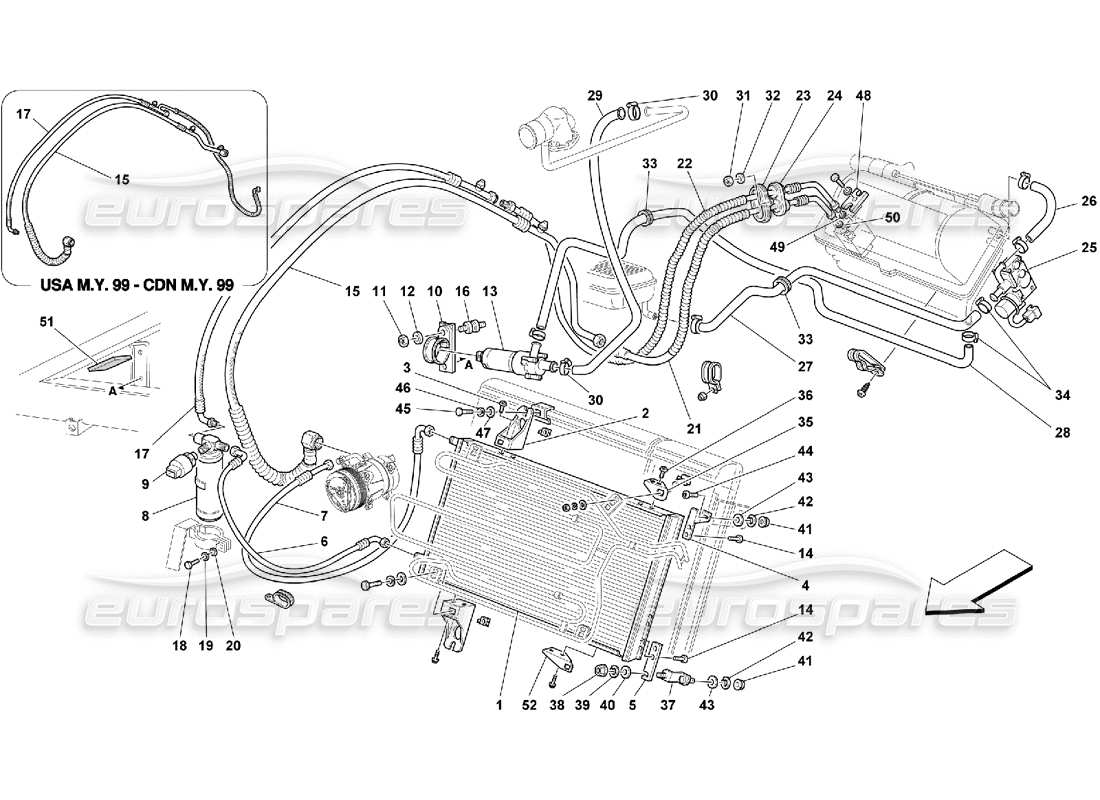

Ferrari 550 Maranello Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces

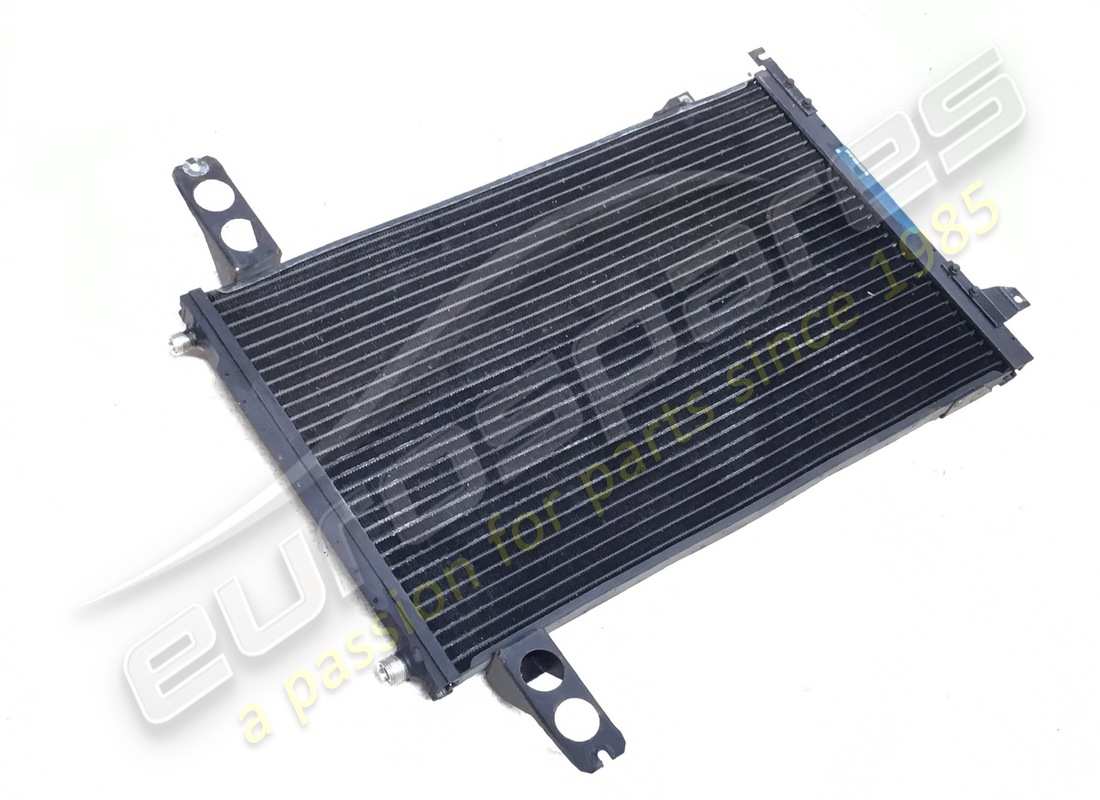

# 001
MPN: 165395
CONDENSEUR CA
depuis £391,30
depuis £391,30
# 002
MPN: 168481
SUPPORT DROIT SUPPORT CONDENSEUR CA
depuis £44,35
depuis £44,35
# 003
MPN: 165136
VIS
depuis £0,47
depuis £0,47
# 004
MPN: 165561
SUPPORT SUPÉRIEUR GAUCHE
depuis £7,04
depuis £7,04
# 005
MPN: 168068
SUPPORT INFERIEUR GAUCHE
depuis £15,44
depuis £15,44
# 006
MPN: 64918600
TUYAU DU CONDENSEUR AU FILTRE DU DÉSHYDRATEUR
depuis £160,43
depuis £160,43
# 007
MPN: 64918700
TUYAU DU COMPRESSEUR AU CONDENSEUR
depuis £188,75
depuis £188,75
# 008
MPN: 64894200

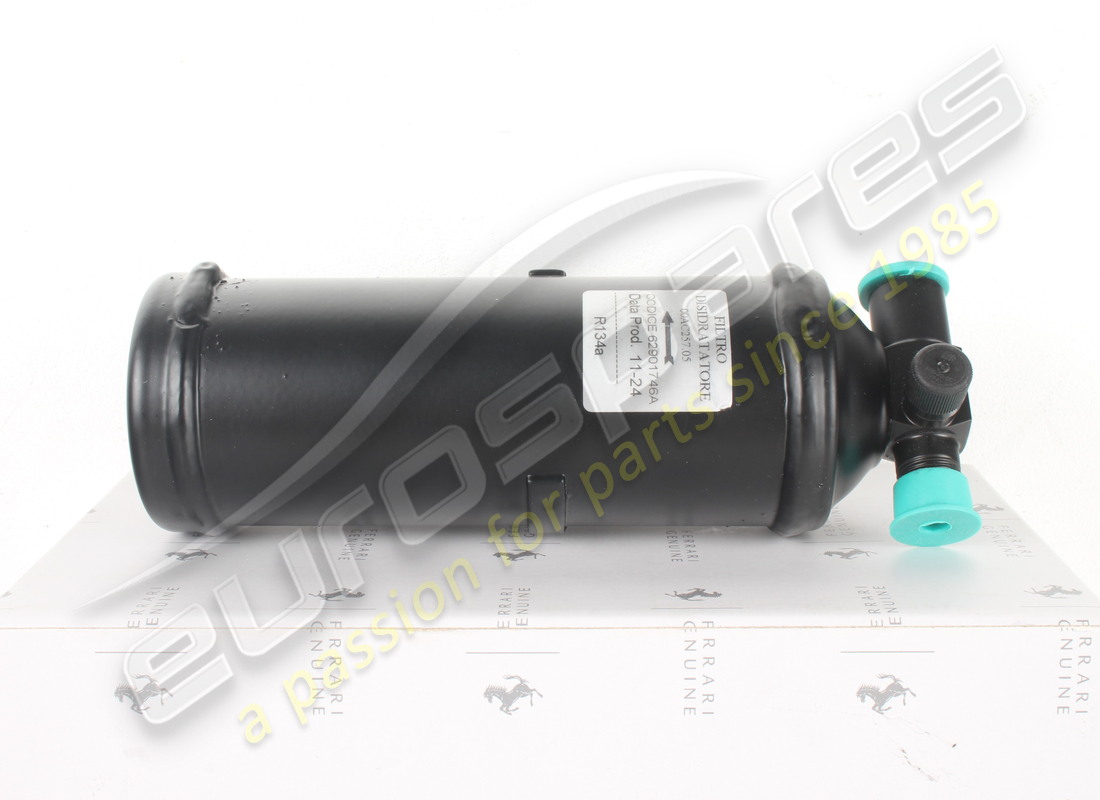

FILTRE DÉSHYDRATEUR
depuis £39,83
depuis £39,83
Cette pièce remplace le numéro de pièce 64799500 - et 2 plus. Cliquez pour voir les détails
# 009
MPN: 64799700
PRESSOSTAT AC
Remplacement
Remplacement
# 010
MPN: 63994900
SUPPORT COMPLET
depuis £4,47
depuis £4,47
Cette pièce remplace le numéro de pièce 64246500
# 011
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 012
MPN: 10571570
Rondelle
depuis £0,91
depuis £0,91

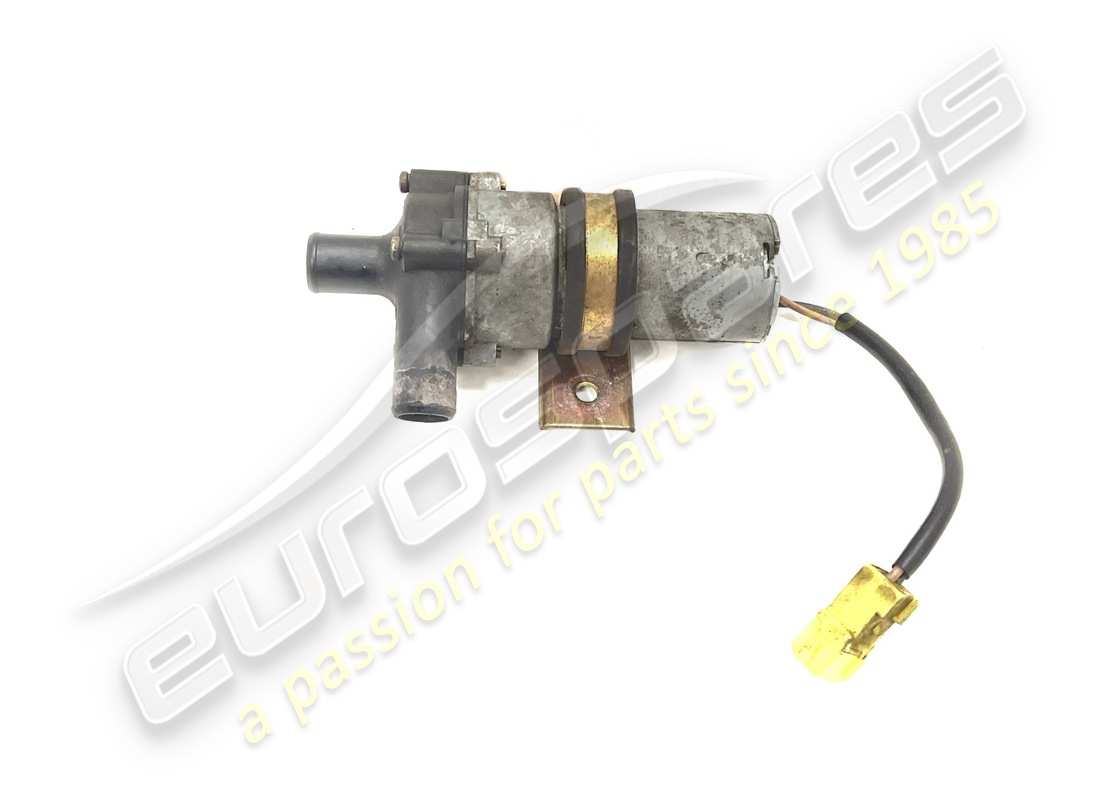

# 013
MPN: 65460300
Pompe à eau
- Valable à partir de la voiture Ass. N° 32957 – Valable à partir de la voiture Ass. N° 33073 ÉTATS-UNIS MON 99
depuis £143,39
depuis £143,39
Cette pièce remplace le numéro de pièce 70000900 - et 5 plus. Cliquez pour voir les détails
# 013
MPN: 65488600
Pompe à eau
- Valable à partir de la voiture Ass. N° 27498 et valable jusqu'au car Ass. N° 32956 - Valable jusqu'au car Ass. N° 33072 ÉTATS-UNIS MON 99
depuis £498,24
depuis £498,24
# 013
MPN: 70000900
POMPE
depuis £291,93
depuis £291,93
Cette pièce remplace le numéro de pièce 61787900
Alternative (#70000900/A) KIT DE POMPE À EAU (Remarque : LES PORTS DE SORTIE DOIVENT ÊTRE COMMUTÉS DE L'ANCIENNE UNITÉ POUR S'ADAPTER) Genuine Ferrari Pièce – Nouveau (commander)
LES PORTS DE SORTIE DOIVENT PASSER DE L'ANCIENNE UNITÉ À L'ADAPTATION
LES PORTS DE SORTIE DOIVENT PASSER DE L'ANCIENNE UNITÉ À L'ADAPTATION
# 014
MPN: 165137
VIS
depuis £1,42
depuis £1,42
# 015
MPN: 65190300
TUYAU DU TUYAU AU COMPRESSEUR
- Pas pour GD - Pas pour USA MY 99 et CDN MY 99
depuis £311,44
depuis £311,44
# 015
MPN: 65238000
TUYAU DU TUYAU AU COMPRESSEUR
- Valable pour GD
depuis £151,00
depuis £151,00
# 015
MPN: 65857600
TUYAU DU TUYAU AU COMPRESSEUR
- Valable pour USA MY 99 et CDN MY 99
depuis £151,00
depuis £151,00
# 016
MPN: 142202
SUPPORT ANTI-VIBRATION
depuis £14,75
depuis £14,75
# 017
MPN: 64827600
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Pas pour GD - Pas pour USA MY 99 et CDN MY 99
depuis £146,59
depuis £146,59
# 017
MPN: 65237900
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Valable pour GD
depuis £57,10
depuis £57,10
# 017
MPN: 65856900
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Valable pour USA MY 99 et CDN MY 99
depuis £254,51
depuis £254,51
# 018
MPN: 10902324
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 019
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 020
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 021
MPN: 64791200
TUYAU DE L'ÉVAPORATEUR AU TUYAU
- Pas pour GD
depuis £88,24
depuis £88,24
# 021
MPN: 65237700
TUYAU DE L'ÉVAPORATEUR AU TUYAU
- Valable pour GD
depuis £119,38
depuis £119,38
# 022
MPN: 64791300
TUYAU DU TUYAU À L'ÉVAPORATEUR
- Pas pour GD
depuis £83,05
depuis £83,05
# 022
MPN: 65237800
TUYAU DU TUYAU À L'ÉVAPORATEUR
- Valable pour GD
depuis £188,75
depuis £188,75

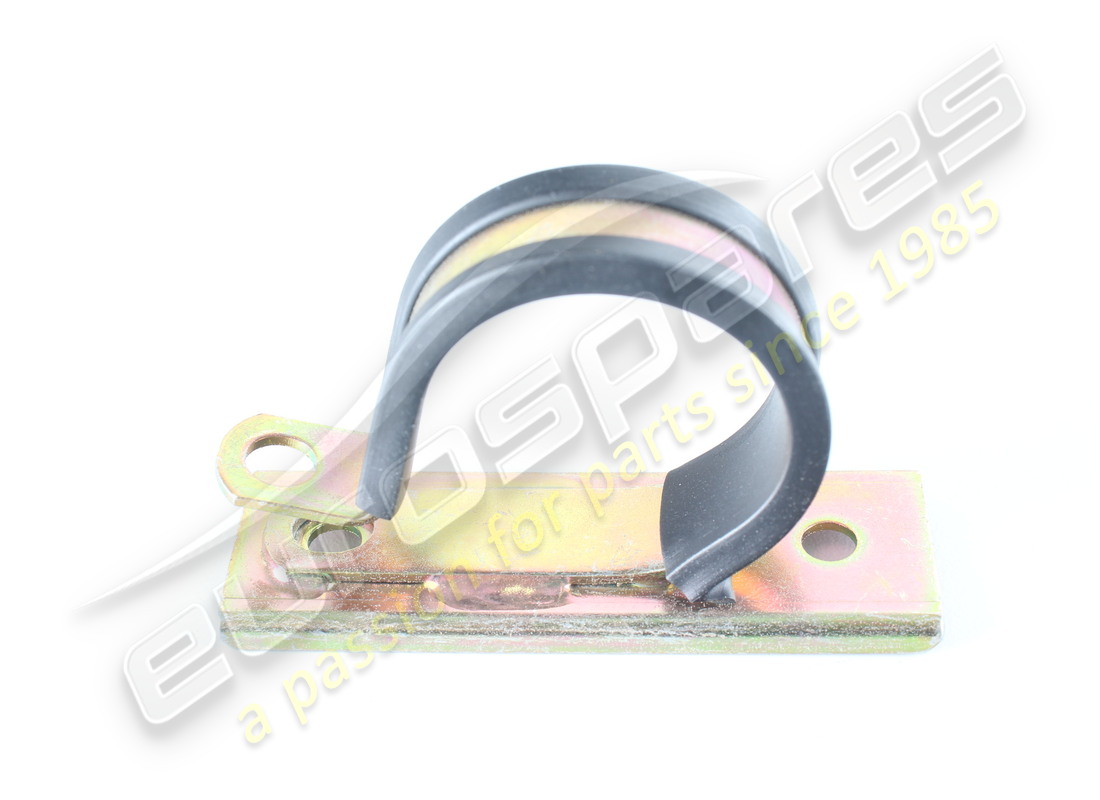

# 023
MPN: 63961900
CADRE PORTE-TUYAU
depuis £5,92
depuis £5,92
# 024
MPN: 63961800
SUPPORT DE TUYAU EN CAOUTCHOUC
depuis £17,71
depuis £17,71
# 025
MPN: 64999000
SOUPAPE
depuis £88,24
depuis £88,24
# 026
MPN: 65201000
TUYAU DE RETOUR DE L'ÉVAPORATEUR À LA VANNE
depuis £15,09
depuis £15,09
# 027
MPN: 65201100
TUYAU DE RETOUR DE LA SOUPAPE À NOURICE
- Pas pour GD
depuis £119,38
depuis £119,38
# 027
MPN: 65237600
TUYAU DE RETOUR DE LA SOUPAPE À NOURICE
- Valable pour GD
depuis £53,54
depuis £53,54
Cette pièce remplace le numéro de pièce 67417000
# 028
MPN: 65128200
TUYAU DE LIVRAISON DE LA POMPE À L'ÉVAPORATEUR
- Pas pour GD
depuis £79,20
depuis £79,20
Cette pièce remplace le numéro de pièce 65122100 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 65237500
TUYAU DE LIVRAISON DE LA POMPE À L'ÉVAPORATEUR
- Valable pour GD
depuis £46,60
depuis £46,60
Cette pièce remplace le numéro de pièce 67416900
# 029
MPN: 65122300
TUYAU DE LIVRAISON DU MOTEUR À LA POMPE
- Pas pour GD
depuis £160,11
depuis £160,11
Cette pièce remplace le numéro de pièce 65122100 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 65238100
TUYAU DE LIVRAISON DU MOTEUR À LA POMPE
- Valable pour GD
depuis £191,88
depuis £191,88
# 030
MPN: 13000490
COLLIER À VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 031
MPN: 169180
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574121
# 032
MPN: 12638124
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12638101 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 10396980
Passe-câble
# 034
MPN: 13000490
COLLIER À VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 035
MPN: 169463
support
depuis £5,00
depuis £5,00
# 036
MPN: 165136
VIS
depuis £0,47
depuis £0,47
# 037
MPN: 156989
PETITE ASSIETTE
depuis £4,80
depuis £4,80
# 038
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 039
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 040
MPN: 12647624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12647611
# 041
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 042
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 043
MPN: 12648224
Rondelle
depuis £0,47
depuis £0,47
# 044
MPN: 14778814
VIS
depuis £0,97
depuis £0,97
# 045
MPN: 10902124
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 047
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 048
MPN: 175836
support
depuis £2,30
depuis £2,30
# 049

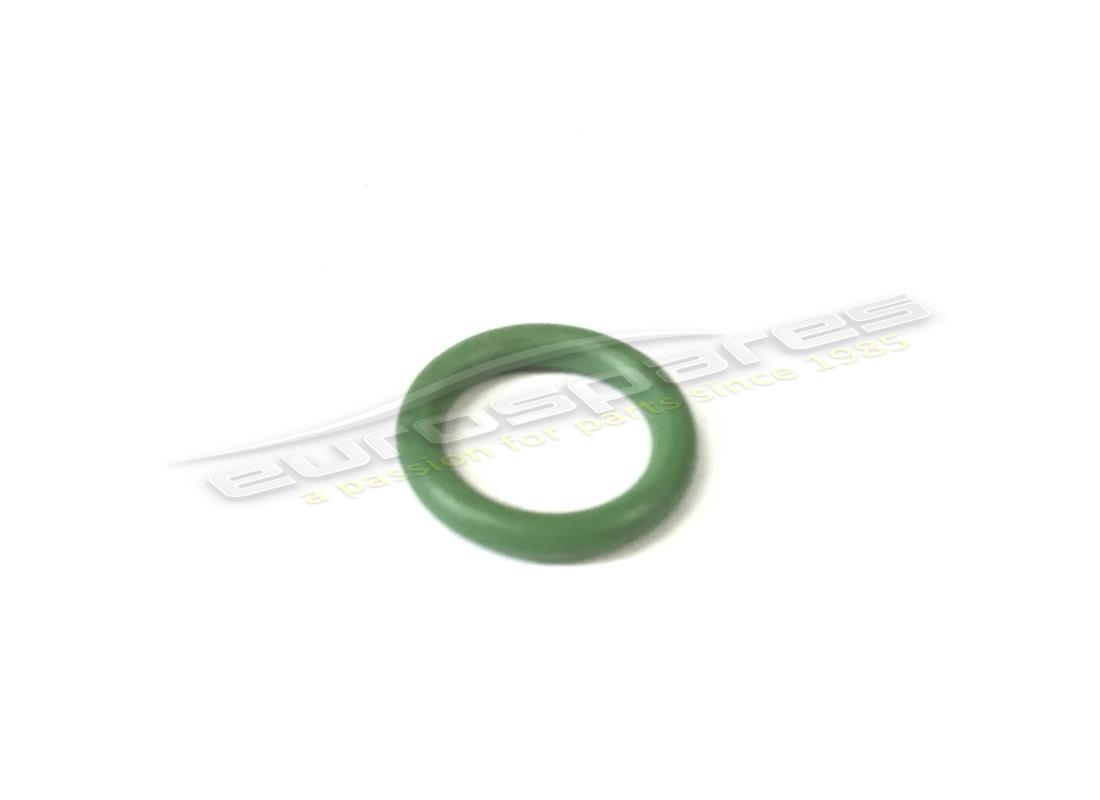

MPN: 175835
OU JOINT
depuis £0,67
depuis £0,67

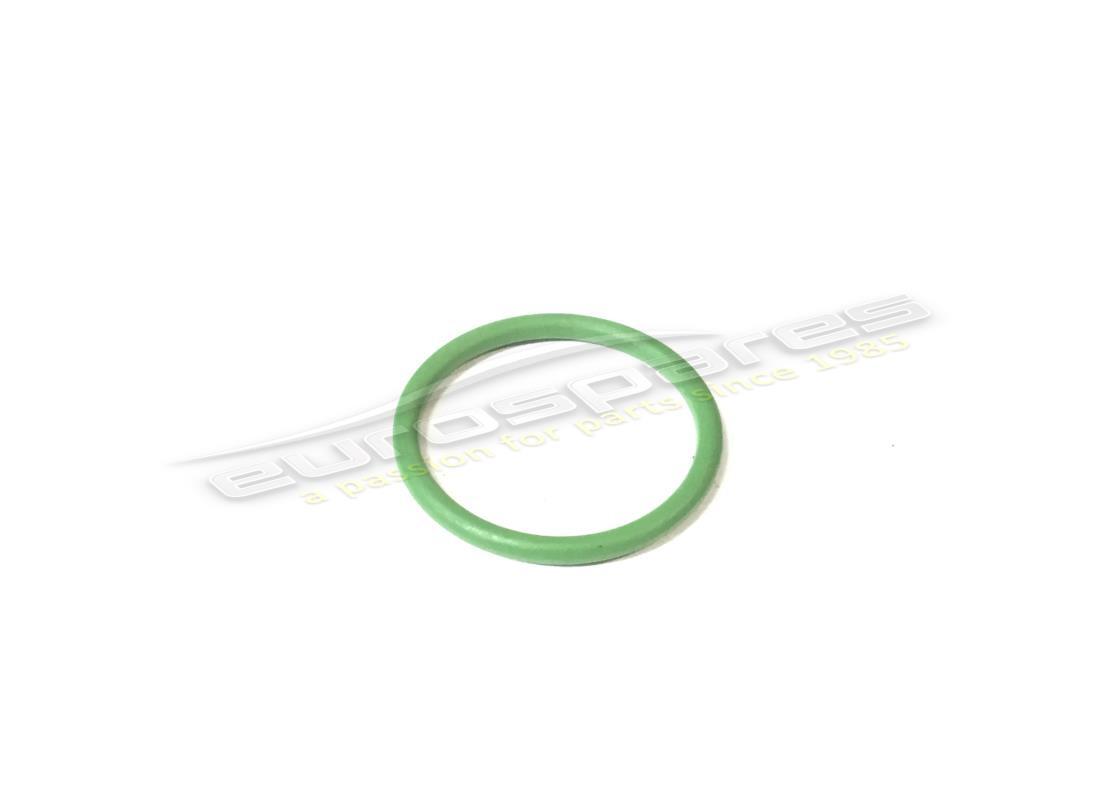

# 050
MPN: 177655
OU JOINT
depuis £26,92
depuis £26,92
# 051
MPN: 65357600
JOINT ANTI-VIBRATION
- Valable pour GD - Valable à partir de la voiture Ass. N° 33515
depuis £4,34
depuis £4,34
# 052
MPN: 177507
support
- Valable à partir de la voiture Ass. N° 29471
depuis £6,03
depuis £6,03
