ferrari 575 superamerica pompe à air secondaire schéma des pièces

017 - POMPE À AIR SECONDAIRE

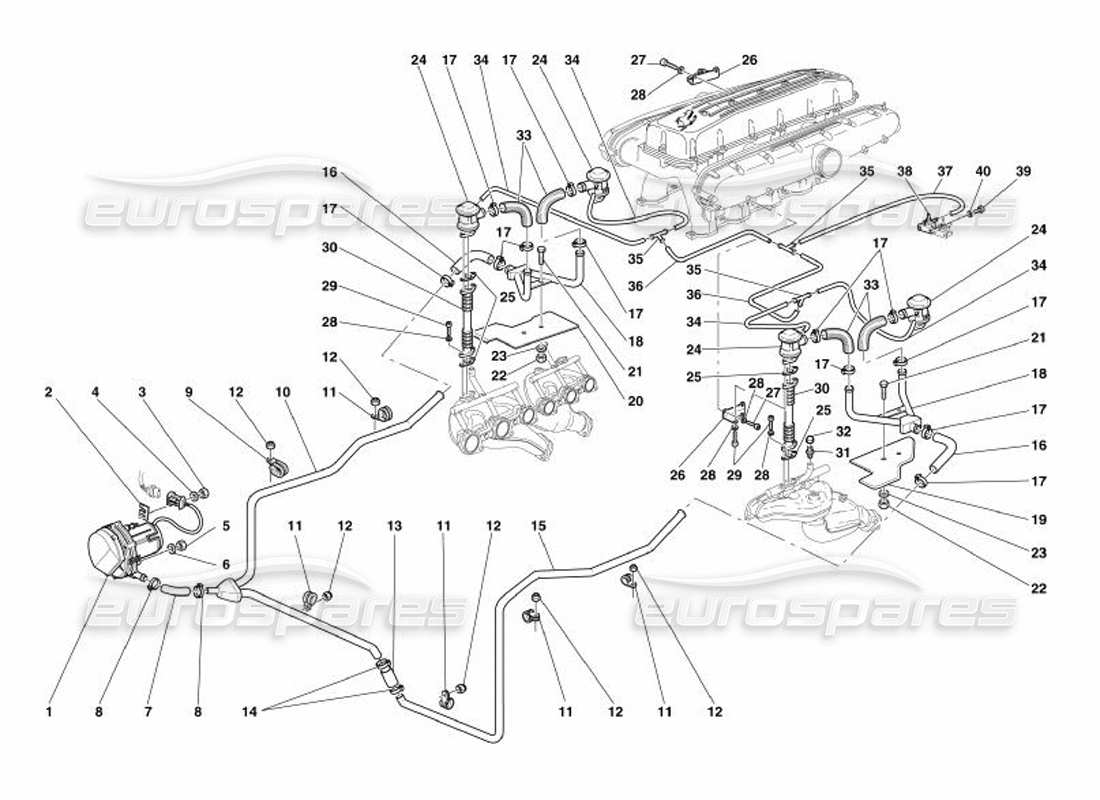

Ferrari 575 Superamerica Secondary Air Pump Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 181197
POMPE À AIR SECONDAIRE
depuis £163,21
depuis £163,21
# 002
MPN: 156198
AGRAFE
depuis £10,41
depuis £10,41
# 003
MPN: 169180
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574121
# 004
MPN: 12637824
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 12637801 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
# 006
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 007
MPN: 186497
MANCHE
depuis £21,15
depuis £21,15
# 008
MPN: 178054
SERRER
depuis £0,53
depuis £0,53
# 009
MPN: 61712500
SUPPORT AVEC GAINE
depuis £1,04
depuis £1,04
# 010
MPN: 186165
TUYAU RIGIDE POUR SOUPAPE D'AIR CÔTÉ DROIT
depuis £91,70
depuis £91,70
# 011
MPN: 10441790
SUPPORT AVEC GAINE
depuis £0,52
depuis £0,52
# 012
MPN: 102948
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 014
MPN: 178054
SERRER
depuis £0,53
depuis £0,53
# 015
MPN: 182554
TUYAU RIGIDE POUR SOUPAPE D'AIR CÔTÉ GAUCHE
depuis £53,61
depuis £53,61
# 016
MPN: 154652
MANCHE COURBE
depuis £33,51
depuis £33,51
# 017
MPN: 178054
SERRER
depuis £0,50
depuis £0,50
# 018
MPN: 186164
3-WAY TUYAU RIGIDE
depuis £124,70
depuis £124,70
# 019
MPN: 195095
BOUCLIER DE PROTECTION DROIT
depuis £42,25
depuis £42,25
Cette pièce remplace le numéro de pièce 183727 - et 2 plus. Cliquez pour voir les détails
# 020
MPN: 195096
BOUCLIER DE PROTECTION GAUCHE
depuis £43,19
depuis £43,19
Cette pièce remplace le numéro de pièce 183728 - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 10902124
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 14058411
NOIX
depuis £0,53
depuis £0,53
# 023
MPN: 12643724
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 109684 - et 3 plus. Cliquez pour voir les détails
# 024
MPN: 171175
SOUPAPE D'AIR SECONDAIRE
depuis £103,65
depuis £103,65
# 025
MPN: 186781
JOINT POUR TUYAU
depuis £2,89
depuis £2,89
# 026
MPN: 185893
SUPPORT DE SOUPAPE
depuis £40,17
depuis £40,17
# 027
MPN: 14305724
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 12601274
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 029
MPN: 14305224
VIS
depuis £0,48
depuis £0,48
# 030
MPN: 185892
TUBE POUR SOUPAPE
depuis £298,40
depuis £298,40
# 031
MPN: 152630
SYNDICAT
depuis £44,39
depuis £44,39
# 032
MPN: 150595
ÉCROU À CAPUCHON
depuis £0,58
depuis £0,58
Cette pièce remplace le numéro de pièce 16109642
# 033
MPN: 183717
MANCHE
depuis £101,75
depuis £101,75
# 034
MPN: 118901
TUYAU EN CAOUTCHOUC
depuis £3,36
depuis £3,36
# 035
MPN: 146972
3-WAY SYNDICAT
depuis £2,78
depuis £2,78
# 036
MPN: 131042
TUYAU EN CAOUTCHOUC
Remplacement
Remplacement
# 037
MPN: 122126
TUYAU EN CAOUTCHOUC
depuis £4,93
depuis £4,93
Cette pièce remplace le numéro de pièce 258946
# 038
MPN: 315769
ÉLECTROVANNE ON/OFF
depuis £28,93
depuis £28,93
Cette pièce remplace le numéro de pièce 184363
# 039
MPN: 14304124
VIS
depuis £0,53
depuis £0,53
# 040
MPN: 12601174
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
