ferrari 599 gtb fiorano (europe) système de carburant schéma des pièces

0007 - Système de carburant

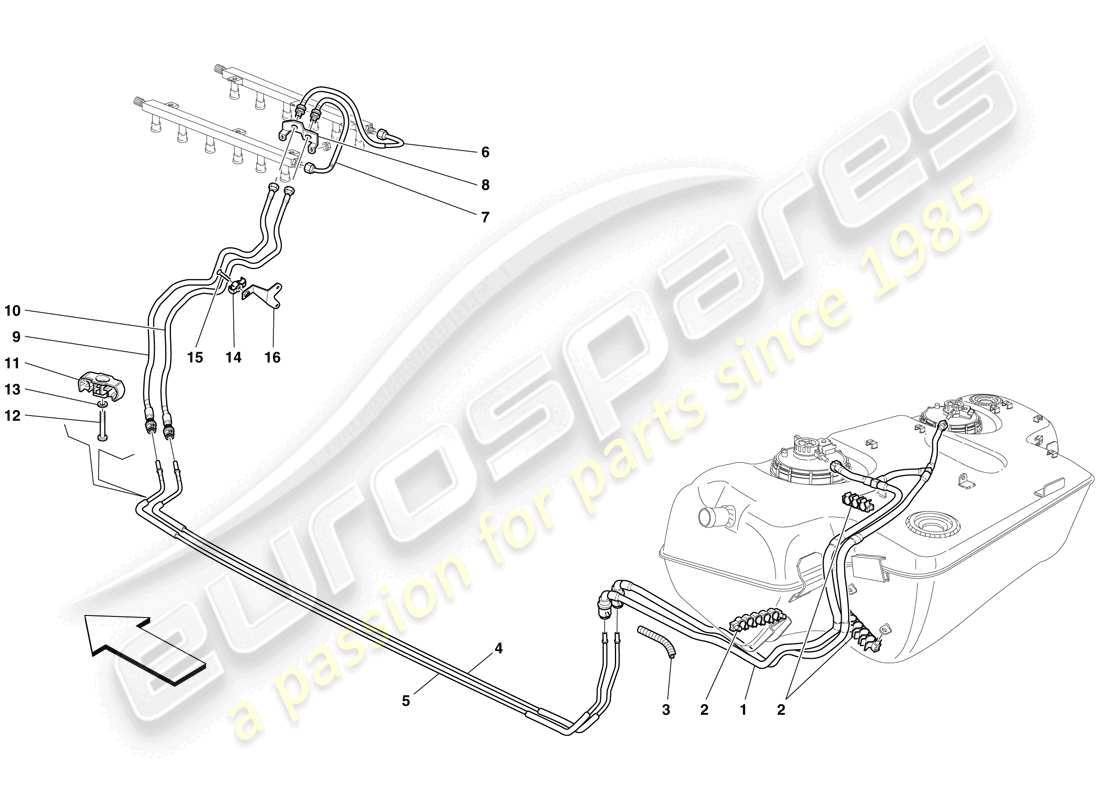

Ferrari 599 GTB Fiorano (Europe) FUEL SYSTEM Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                      #
                      Numéro d'article
                      Description
                      Clé
                      Prix
                      # 001
                      MPN: 220793
                      TUYAU DE RACCORD DE POMPE
                      -Applicable jusqu'au Cul. N° 83068- -Applicable jusqu'à épuisement-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 001
                      MPN: 248957
                      TUYAU DE RACCORD DE POMPE
                      -Applicable à partir du Cul. N° 83069- - Applicable après épuisement de 220793-
                      depuis £141,56
                      depuis £141,56
                      Cette pièce remplace le numéro de pièce 220793
                      TUYAU DE RACCORDEMENT DES POMPES Genuine Ferrari Pièce – Nouveau (commander)
                      # 002
                      MPN: 140162
                      ANCRAGE POUR CLIP
                      depuis £0,47
                      depuis £0,47
                      ANCRAGE POUR CLIP. Genuine Ferrari Pièce – Nouveau en stock
                      ANCRAGE PAR CLIPS Genuine Maserati Pièce – Nouveau (commander)
                      # 002
                      MPN: 140727
                      AGRAFE
                      depuis £0,52
                      depuis £0,52
                      PRINTEMPS Genuine Ferrari Pièce – Nouveau en stock
                      CLIP DE FIXATION DE TUYAU D.14 Genuine Maserati Pièce – Nouveau (commander)
                      # 002
                      MPN: 145543
                      AGRAFE
                      depuis £0,52
                      depuis £0,52
                      AGRAFE Genuine Ferrari Pièce – Nouveau en stock
                      AGRAFE Genuine Maserati Pièce – Nouveau (commander)
                      # 002
                      MPN: 209864
                      ANCRAGE POUR CLIP
                      depuis £1,69
                      depuis £1,69
                      ANCRAGE POUR CLIP Genuine Ferrari Pièce – Nouveau (commander)
                      # 003
                      MPN: 65758400
                      joint
                      depuis £2,72
                      depuis £2,72
                      JOINT ZAGATO Genuine Ferrari Pièce – Nouveau (commander)
                      # 004
                      MPN: 224016
                      TUYAU RIGIDE SOUS-CASSE DROIT
                      depuis £80,21
                      depuis £80,21
                      TUYAU RIGIDE DROIT Genuine Ferrari Pièce – Nouveau (commander)
                      # 005
                      MPN: 224017
                      TUYAU RIGIDE SOUS-CASSE GAUCHE
                      depuis £81,15
                      depuis £81,15
                      TUYAU RIGIDE GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                      # 006
                      MPN: 221734
                      TUYAU DE CARBURANT AVANT VERS RAIL D'INJECTEUR DROIT
                      depuis £42,46
                      depuis £42,46
                      TUBE DE CARBURANT AVANT VERS INJE DROIT Genuine Ferrari Pièce – Nouveau en stock
                      # 007
                      MPN: 221735
                      TUYAU DE CARBURANT AVANT VERS RAIL D'INJECTEUR GAUCHE
                      depuis £42,46
                      depuis £42,46
                      TUBE DE CARBURANT AVANT VERS INJE GAUCHE Genuine Ferrari Pièce – Nouveau en stock
                      # 008
                      MPN: 223915
                      support
                      -N'est plus fourni- -Remplacé par 233676-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 008
                      MPN: 233676
                      support
                      depuis £26,41
                      depuis £26,41
                      Cette pièce remplace le numéro de pièce 223915
                      support Genuine Ferrari Pièce – Nouveau (commander)
                      # 009
                      MPN: 220638
                      TUYAU DE CARBURANT AVANT GAUCHE
                      -Pas pour GD- -Applicable jusqu'au Ass. N° 83068- -Applicable jusqu'à épuisement-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 009
                      MPN: 226137
                      TUYAU DE CARBURANT AVANT GAUCHE
                      -Applicable pour GD- -Applicable jusqu'à Ass. N° 87312- -Applicable jusqu'à épuisement-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 009
                      MPN: 252153
                      TUYAU DE CARBURANT AVANT GAUCHE
                      -Pas pour GD- -Applicable à partir de Ass. N° 83069- - Applicable après épuisement de 220638-
                      depuis £89,65
                      depuis £89,65
                      Cette pièce remplace le numéro de pièce 220638
                      TUBE DE CARBURANT AVANT GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                      # 009
                      MPN: 255695
                      TUYAU DE CARBURANT AVANT GAUCHE
                      -Applicable pour GD- -Applicable à partir d'Ass. N° 87313- - Applicable après épuisement de 226137-
                      depuis £132,12
                      depuis £132,12
                      Cette pièce remplace le numéro de pièce 226137
                      TUYAU DE CARBURANT AVANT GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                      # 010
                      MPN: 220637
                      TUYAU DE CARBURANT AVANT DROIT
                      -Pas pour GD- -Applicable jusqu'au Ass. N° 83068- -Applicable jusqu'à épuisement-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 010
                      MPN: 226136
                      TUYAU DE CARBURANT AVANT DROIT
                      -Applicable pour GD- -Applicable jusqu'à Ass. N° 87312- -Applicable jusqu'à épuisement-
                      Remplacement
                      Remplacement
                      Genuine Ferrari Pièce (n'est plus disponible à la commande)
                      # 010
                      MPN: 252152
                      TUYAU DE CARBURANT AVANT DROIT
                      -Pas pour GD- -Applicable à partir de Ass. N° 83069- - Applicable après épuisement de 220637-
                      depuis £89,65
                      depuis £89,65
                      Cette pièce remplace le numéro de pièce 220637
                      TUBE DE CARBURANT AVANT DROIT Genuine Ferrari Pièce – Nouveau (commander)
                      # 010
                      MPN: 255694
                      TUYAU DE CARBURANT AVANT DROIT
                      -Applicable pour GD- -Applicable à partir d'Ass. N° 87313- - Applicable après épuisement de 226136-
                      depuis £132,12
                      depuis £132,12
                      Cette pièce remplace le numéro de pièce 226136
                      TUYAU DE CARBURANT AVANT DROIT - APPLICAB Genuine Ferrari Pièce – Nouveau (commander)
                      # 011
                      MPN: 186950
                      AGRAFE
                      depuis £0,74
                      depuis £0,74
                      AGRAFE Genuine Ferrari Pièce – Nouveau (commander)
                      AGRAFE Genuine Maserati Pièce – Nouveau (commander)
                      # 012
                      MPN: 14441024
                      VIS
                      -M5 X 30-
                      depuis £0,53
                      depuis £0,53
                      VIS Genuine Ferrari Pièce – Nouveau en stock
                      # 012
                      MPN: 216379
                      VIS
                      -M5 X 40-
                      depuis £0,53
                      depuis £0,53
                      VIS -M5X40- Genuine Ferrari Pièce – Nouveau (commander)
                      # 013
                      MPN: 210917
                      CALE
                      depuis £0,76
                      depuis £0,76
                      ESPACEUR Genuine Ferrari Pièce – Nouveau (commander)
                      # 014
                      MPN: 186950
                      AGRAFE
                      depuis £0,74
                      depuis £0,74
                      AGRAFE Genuine Ferrari Pièce – Nouveau (commander)
                      AGRAFE Genuine Maserati Pièce – Nouveau (commander)
                      # 015
                      MPN: 14441024
                      VIS
                      -M5 X 30-
                      depuis £0,54
                      depuis £0,54
                      VIS Genuine Ferrari Pièce – Nouveau en stock
                      # 016
                      MPN: 224328
                      support
                      depuis £12,26
                      depuis £12,26
                      support Genuine Ferrari Pièce – Nouveau (commander)
