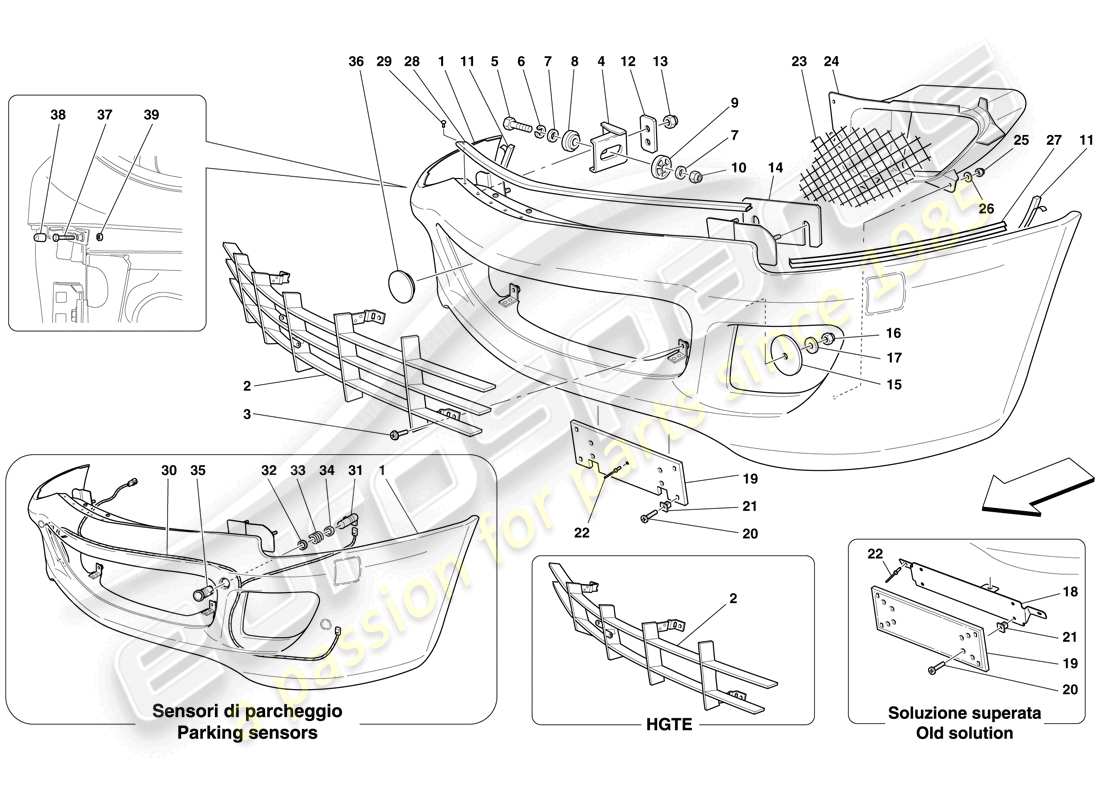

0107 - Le pare-choc avant
Ferrari 599 GTB Fiorano (Europe) FRONT BUMPER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 69899010

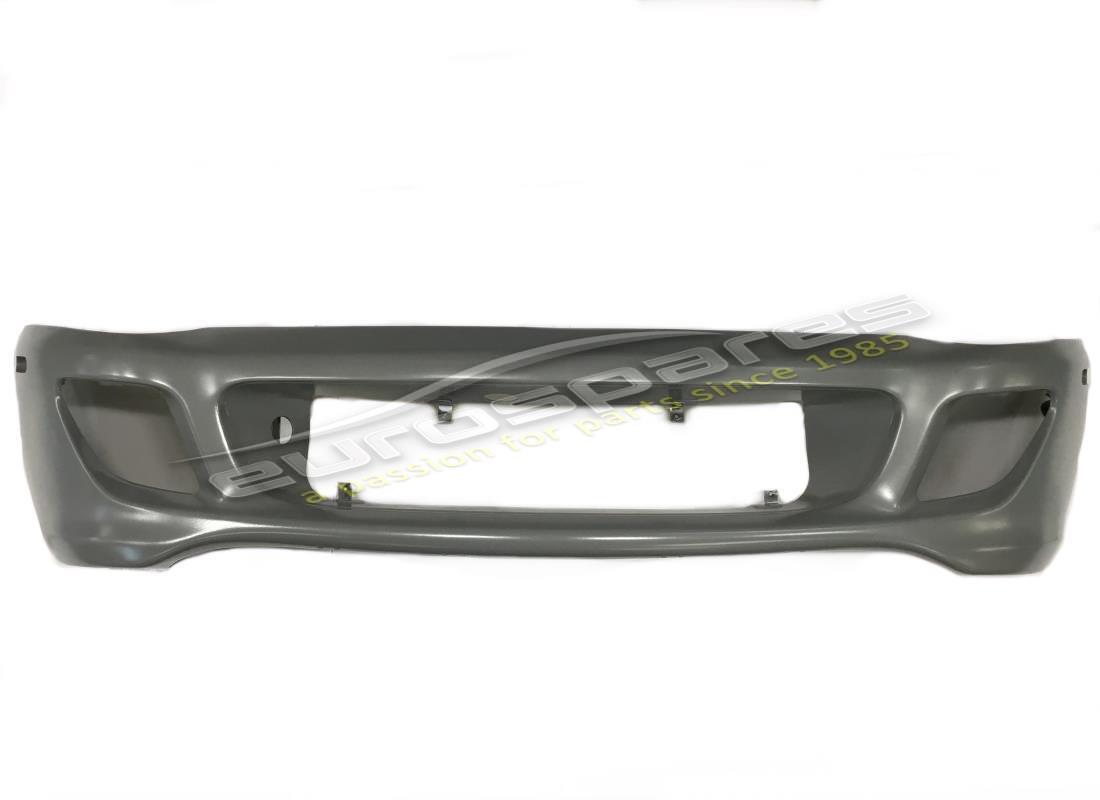

Le pare-choc avant
-Standard- -Pas pour USA, CDN, GOLFO, USA LIGHT-
depuis £5 597,14
depuis £5 597,14
# 001
MPN: 69899110
Le pare-choc avant
-Capteurs de stationnement- -Ne contient pas de capteurs- -Pas pour les États-Unis, CDN-
depuis £4 227,27
depuis £4 227,27
# 001
MPN: 69982810
Le pare-choc avant
-Standard- -Applicable pour USA, CDN, GOLFO, USA LIGHT-
depuis £6 062,24
depuis £6 062,24
# 001
MPN: 69982910
Le pare-choc avant
-Capteurs de stationnement- -Ne contient pas de capteurs- -Applicable aux États-Unis, CDN-
depuis £6 566,01
depuis £6 566,01
# 002
MPN: 69242300

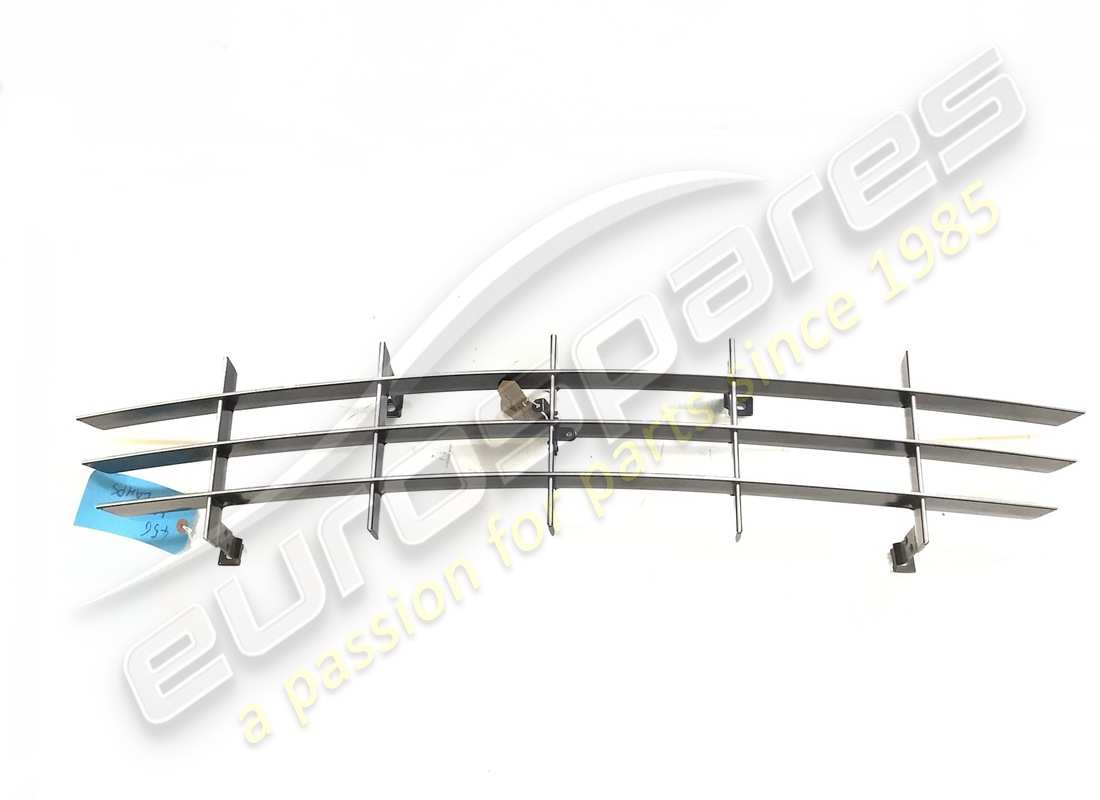

GRILLE AVANT
-Standard-
depuis £668,66
depuis £668,66
# 002
MPN: 82315800
GRILLE AVANT
-Applicable pour la version HGTE-
depuis £1 046,51
depuis £1 046,51
# 002
MPN: 82408600
GRILLE AVANT
-Applicable pour la version HGTE- -Mesh- -Solution alternative-
depuis £690,94
depuis £690,94
# 003
MPN: 13290077
VIS
depuis £4,60
depuis £4,60
# 004
MPN: 62126500
SUPPORT DE FIXATION LATÉRAL DE PARE-CHOC GAUCHE
depuis £6,22
depuis £6,22
# 005
MPN: 11307021
VIS
depuis £3,70
depuis £3,70
# 006
MPN: 127497
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 007
MPN: 12646801
Rondelle
depuis £0,76
depuis £0,76
Cette pièce remplace le numéro de pièce 12644682
# 008
MPN: 62128200
ESPACEUR EXTERNE
depuis £0,53
depuis £0,53
# 009
MPN: 62128300
ESPACEUR INTERNE
depuis £0,38
depuis £0,38
Cette pièce remplace le numéro de pièce 83203700 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 12574521
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12574511
# 011
MPN: 68565200
MOUSSE LATÉRALE
depuis £2,37
depuis £2,37
# 012
MPN: 62126600
PLAQUE
depuis £1,66
depuis £1,66
# 013
MPN: 104030
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 014
MPN: 69376800
ESPACEUR SUPÉRIEUR
depuis £3,39
depuis £3,39
# 014
MPN: 69376900
ESPACEUR SUPÉRIEUR
depuis £10,85
depuis £10,85
# 015
MPN: 65921200
CALE
-Ème. 1 mm- -Installé si nécessaire-
depuis £1,65
depuis £1,65
# 015
MPN: 68113100
ESPACEUR INFÉRIEUR
-Ème. 3 mm-
depuis £1,97
depuis £1,97
# 015
MPN: 68113200
ESPACEUR INFÉRIEUR
-Ème. 2 mm-
depuis £7,74
depuis £7,74
# 016
MPN: 104114
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 117702 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 12644301
Rondelle
depuis £0,62
depuis £0,62
# 018
MPN: 68577500
support
-N'est plus fourni-
# 019
MPN: 63736300
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-CEE- -N'est plus fourni- -Remplacé par 69856500-
depuis £41,81
depuis £41,81
# 019
MPN: 63736400
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-Italie- -N'est plus fourni- -Remplacé par 69856300-
depuis £39,19
depuis £39,19
# 019
MPN: 69856300
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-Italie-
depuis £84,49
depuis £84,49
# 019
MPN: 69856500
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-CEE-
depuis £201,83
depuis £201,83
# 019
MPN: 69862200
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-Australie-
depuis £141,56
depuis £141,56
# 019
MPN: 69862300
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-États-Unis/Canada-
depuis £141,56
depuis £141,56
# 019
MPN: 69862600
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-Japon-
depuis £122,68
depuis £122,68
# 019
MPN: 69863200
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
-Chine-
depuis £141,56
depuis £141,56
# 020
MPN: 15687275
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 15687206
# 021
MPN: 14215480
BLOC
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14211580
# 022
MPN: 14296196
RIVET
depuis £0,52
depuis £0,52
# 022
MPN: 14641793
RIVET
-N'est plus fourni- -Remplacé par 14296196-
depuis £0,71
depuis £0,71
# 023
MPN: 69241000
GRILLE D'ADMISSION D'AIR DROITE
depuis £50,52
depuis £50,52
# 023
MPN: 69241100
GRILLE D'ADMISSION D'AIR GAUCHE
depuis £46,95
depuis £46,95
# 024
MPN: 69242100
CONDUIT D'AIR DROIT
depuis £60,39
depuis £60,39
# 024
MPN: 69242200
CONDUIT D'AIR GAUCHE
depuis £60,39
depuis £60,39
# 025
MPN: 10788811
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 10788815
# 026
MPN: 12638101
Rondelle
depuis £0,71
depuis £0,71
# 027
MPN: 69716800
MOULAGE EN CAOUTCHOUC
-Pas pour les États-Unis, CDN-
depuis £33,96
depuis £33,96
# 028
MPN: 69255600
JOINT CENTRAL
-N'est plus fourni- -Remplacé par 69960200-
Remplacement
Remplacement
# 028
MPN: 69960200
JOINT CENTRAL
depuis £165,52
depuis £165,52
Cette pièce remplace le numéro de pièce 69255600
# 029
MPN: 68190000
bouton
-N'est plus fourni-
depuis £1,99
depuis £1,99
# 030
MPN: 217827
CÂBLE DE PARE-CHOCS AVEC CAPTEURS DE STATIONNEMENT
-Capteurs de stationnement-
depuis £132,12
depuis £132,12
# 031
MPN: 217832
CAPTEUR DE STATIONNEMENT
-Capteurs de stationnement-
depuis £61,48
depuis £61,48
# 032
MPN: 223516
joint
-Capteurs de stationnement-
depuis £4,97
depuis £4,97
# 033
MPN: 69377600
RESSORT CYLINDRIQUE
-Capteurs de stationnement-
depuis £7,73
depuis £7,73
# 034
MPN: 69377500
ANNEAU POUR RESSORT
-Capteurs de stationnement-
depuis £7,73
depuis £7,73
# 035
MPN: 69377400
CONNECTEUR DE TUYAU
-Capteurs de stationnement-
depuis £42,46
depuis £42,46
# 036
MPN: 14508187
CASQUETTE
depuis £5,20
depuis £5,20
# 037
MPN: 69869700
VIS
depuis £0,83
depuis £0,83
# 038
MPN: 69867400
BOUCHON EN CAOUTCHOUC
depuis £0,47
depuis £0,47
# 039
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (EUROPE) ISOLATION DU PARE-FEU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (EUROPE) ISOLATION DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (EUROPE) ISOLATION DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (EUROPE) GARNITURE ET TAPIS DE COMPARTIMENT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (EUROPE) GARNITURE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (EUROPE) COUVERCLE DE COFFRE À BAGAGES ET TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (EUROPE) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (EUROPE) SIÈGE AVANT COMPLET ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (EUROPE) SIÈGE AVANT - GARNITURE ET COMPOSANTS INTERNES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (EUROPE) SIÈGE AVANT - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (EUROPE) SIÈGE DE COURSE AVANT - RAILS ET MÉCANISME SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (EUROPE) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (EUROPE) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (EUROPE) INSTRUMENTATION SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (EUROPE) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (EUROPE) CAPTEUR DE MOUVEMENT SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (EUROPE) CALCULATEURS DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (EUROPE) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (EUROPE) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (EUROPE) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (EUROPE) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE DISTRIBUTION - POUSSOIRS ET ARBRES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (EUROPE) POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (EUROPE) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (EUROPE) RÉSERVOIR DE CARBURANT - ISOLATION ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE SOUFFLAGE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE LUBRIFICATION - RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (EUROPE) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE REFROIDISSEMENT - RADIATEUR ET RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (EUROPE) CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (EUROPE) ENGRENAGES D'ARBRE DE BOITE DE VITESSES PRIMAIRE ET POMPE A HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (EUROPE) ENGRENAGES D'ARBRE DE BOITE DE VITESSES SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (EUROPE) TUYAU DE RACCORD MOTEUR/BOITE DE VITESSES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (EUROPE) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDE HYDRAULIQUE DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (EUROPE) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (EUROPE) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (EUROPE) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (EUROPE) ÉTRIER DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (EUROPE) ÉTRIER DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (EUROPE) RÉSERVOIR DE FLUIDE HYDRAULIQUE, POMPE ET BOBINE POUR SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSION AVANT - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSION ARRIÈRE - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (EUROPE) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME AC - TUYAUX FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (EUROPE) SYSTÈME AC - TUYAUX D'EAU SCHÉMA DES PIÈCES")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (EUROPE) UNITÉ ÉVAPORATEUR ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (EUROPE) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (EUROPE) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (EUROPE) ROUE DE SECOURS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (EUROPE) CARROSSERIE - TOIT SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (EUROPE) ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
