0001 - Carter

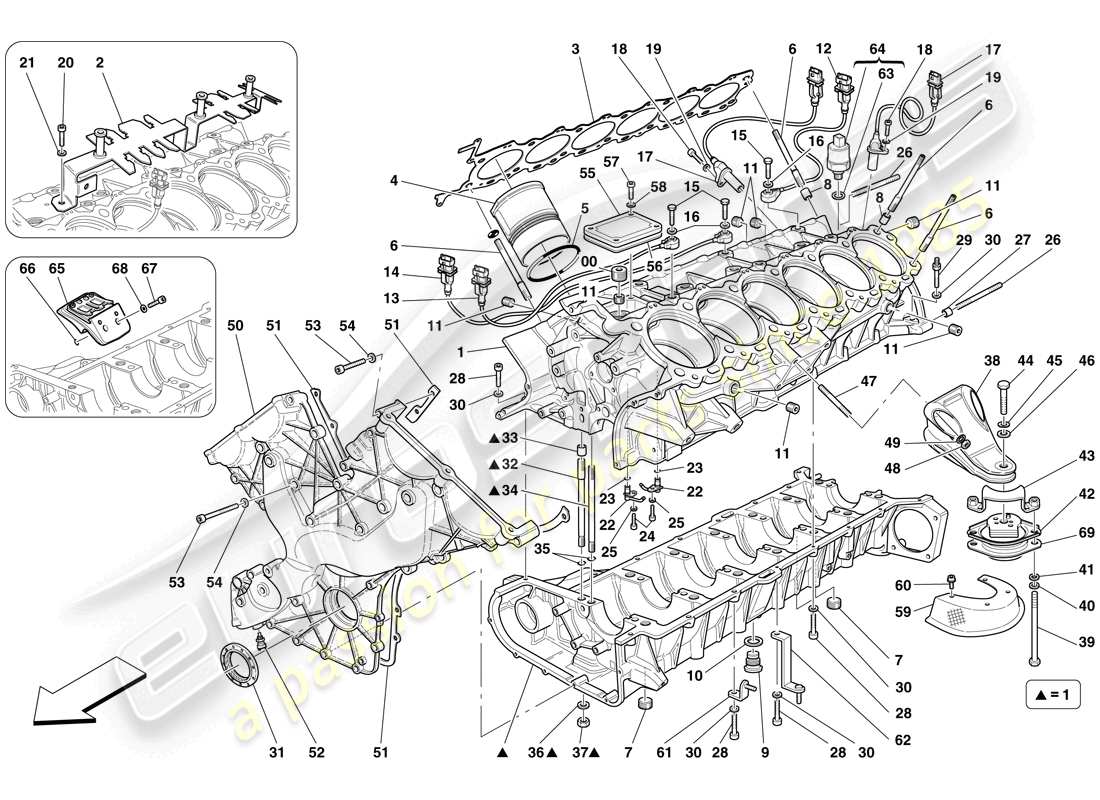

Ferrari 599 GTB Fiorano (RHD) CRANKCASE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 213370
CARTER COMPLET
-Pas pour les États-Unis et le Canada- -Applicable jusqu'au moteur n° 122778-
depuis £4 753,99
depuis £4 753,99
# 001
MPN: 213370
CARTER COMPLET
-Applicable aux États-Unis et au Canada- -Applicable jusqu'au moteur n° 124965-
depuis £4 753,99
depuis £4 753,99
# 001
MPN: 236302
CARTER COMPLET
-Consommation réduite- -Pas pour les États-Unis, CDN- -Applicable du moteur n° 122779 jusqu'au moteur n° 145426-
depuis £4 944,34
depuis £4 944,34
# 001
MPN: 236302
CARTER COMPLET
-Consommation réduite- -Applicable pour les États-Unis, CDN- -Applicable du moteur n° 124966 jusqu'au moteur n° 145426-
depuis £4 944,34
depuis £4 944,34
# 001
MPN: 252528
CARTER COMPLET
-Consommation réduite- -Applicable pour EU GS, UK- -Applicable du moteur n° 145427 jusqu'au moteur n° 175088-
Remplacement
Remplacement
# 001
MPN: 278401
CARTER COMPLET
-Consommation réduite- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089- -Applicable après épuisement de 280874-
depuis £5 477,70
depuis £5 477,70
Cette pièce remplace le numéro de pièce 252528 - et 2 plus. Cliquez pour voir les détails
# 001
MPN: 280874
CARTER COMPLET
-Consommation réduite- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 281410
CARTER COMPLET
-Consommation réduite- -Pas pour EU GS, UK- -Applicable à partir du moteur n° 175089- -N'est plus fourni- -Remplacé par 278401-
Remplacement
Remplacement
# 002
MPN: 223787
SUPPORT DE CONNECTEUR
depuis £25,65
depuis £25,65
# 003
MPN: 213513
JOINT DROIT
Remplacement
Remplacement
# 003
MPN: 213514
JOINT GAUCHE
depuis £160,43
depuis £160,43
# 004
MPN: 213971
MANCHON DE CYLINDRE
-Pas pour EU GS, UK-
depuis £330,32
depuis £330,32
# 004
MPN: 213971
MANCHON DE CYLINDRE
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £330,32
depuis £330,32
# 004
MPN: 278427
MANCHON DE CYLINDRE
-Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £572,56
depuis £572,56
Cette pièce remplace la pièce numéro 213971 que nous avons en stock
# 005
MPN: 186251
JOINT TORIQUE
depuis £1,36
depuis £1,36
# 006
MPN: 194755
GOUJON
-N'est plus fourni- -Remplacé par 217968-
depuis £10,79
depuis £10,79
# 006
MPN: 217968
GOUJON
depuis £8,56
depuis £8,56
Cette pièce remplace le numéro de pièce 194755
# 007
MPN: 10269850
BOUCHON FILETÉ
depuis £1,13
depuis £1,13
# 007
MPN: 14325340
BOUCHON FILETÉ
depuis £4,28
depuis £4,28
# 008
MPN: 185360
CHEVILLE DE CENTRAGE
depuis £1,46
depuis £1,46
# 009
MPN: 104280
FICHE MAGNÉTIQUE
depuis £6,72
depuis £6,72
Cette pièce remplace le numéro de pièce 523977
# 010
MPN: 10261860
joint
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10279550 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 10269850
BOUCHON FILETÉ
depuis £1,13
depuis £1,13
# 011
MPN: 14325340
BOUCHON FILETÉ
depuis £4,28
depuis £4,28
# 011
MPN: 164400
BOUCHON FILETÉ
depuis £2,00
depuis £2,00
Cette pièce remplace le numéro de pièce 194490
# 012
MPN: 227016
DÉTECTEUR DE CLIQUETIS
-L. 300 mm- -Pour les cylindres 5/6-
depuis £32,73
depuis £32,73
# 012
MPN: 227017
DÉTECTEUR DE CLIQUETIS
-L. 300 mm- -Pour les cylindres 7/8-
depuis £38,32
depuis £38,32
# 013
MPN: 227015
DÉTECTEUR DE CLIQUETIS
-L. 400 mm- -Pour les cylindres 1/2-
depuis £38,32
depuis £38,32
# 013
MPN: 227019
DÉTECTEUR DE CLIQUETIS
-L. 400 mm- -Pour les cylindres 9/10-
depuis £38,32
depuis £38,32
# 014
MPN: 227014
DÉTECTEUR DE CLIQUETIS
-L. 650 mm- -Pour les cylindres 3/4-
depuis £32,73
depuis £32,73
# 014
MPN: 227020
DÉTECTEUR DE CLIQUETIS
-L. 650 mm- -Pour les cylindres 11/12-
depuis £38,32
depuis £38,32
# 015
MPN: 16043834
VIS
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16043824
# 016
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 017
MPN: 227045
CAPTEUR DE VITESSE DE ROTATION
depuis £78,27
depuis £78,27
# 018
MPN: 14305724
VIS
-N'est plus fourni- -Remplacé par 231616-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 018
MPN: 231616
VIS
depuis £0,53
depuis £0,53
# 019
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 020
MPN: 14305124
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14305121
# 021
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 221381
BUSE DE REFROIDISSEMENT DU PISTON
-Pas pour EU GS, UK-
Remplacement
Remplacement
# 022
MPN: 221381
BUSE DE REFROIDISSEMENT DU PISTON
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
Remplacement
Remplacement
# 022
MPN: 264087
BUSE DE REFROIDISSEMENT DU PISTON
-Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £16,98
depuis £16,98
Cette pièce remplace le numéro de pièce 221381
# 023
MPN: 164877
JOINT TORIQUE
depuis £0,50
depuis £0,50
# 024
MPN: 14302921
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 3099423
# 025
MPN: 11181474
Rondelle
depuis £0,50
depuis £0,50
# 026
MPN: 13546934
GOUJON
-M10 X 1.25 X 20- - Longueur de la tige 50-
depuis £1,01
depuis £1,01
# 026
MPN: 13547034
GOUJON
-M10 X 1.25 X 20- - Longueur de la tige 55-
depuis £1,77
depuis £1,77
# 026
MPN: 13547134
GOUJON
-M10 X 1.25 X 20- - Longueur de la tige 60-
depuis £1,20
depuis £1,20
# 026
MPN: 13547434
GOUJON
-M10 X 1.25 X 20- - Longueur de la tige 75-
depuis £3,60
depuis £3,60
# 027
MPN: 100052
CHEVILLE DE CENTRAGE
depuis £1,32
depuis £1,32
# 028
MPN: 14305324
VIS
-M6 X 20- -L. 20 mm-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14305321
# 028
MPN: 14305424
VIS
-L. 25 mm-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 14305421 - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 14305824
VIS
-M6 X 40- -L. 40 mm-
depuis £0,51
depuis £0,51
# 029
MPN: 214412
GOUJON
depuis £7,48
depuis £7,48
# 029
MPN: 219283
GOUJON
depuis £9,24
depuis £9,24
# 030
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 031
MPN: 188717
joint
depuis £16,98
depuis £16,98
# 032
MPN: 215652
GOUJON
-N'est plus fourni- -Remplacé par 217796-
Remplacement
Remplacement
# 032
MPN: 217796
GOUJON
depuis £5,70
depuis £5,70
Cette pièce remplace le numéro de pièce 215652
# 033
MPN: 176421
CHEVILLE DE CENTRAGE
depuis £2,20
depuis £2,20
# 034
MPN: 190426
GOUJON
-N'est plus fourni- -Remplacé par 231823-
depuis £18,85
depuis £18,85
# 034
MPN: 231823
GOUJON
depuis £3,58
depuis £3,58
# 035
MPN: 134704
JOINT TORIQUE
depuis £0,94
depuis £0,94
# 036
MPN: 178348
Rondelle
depuis £0,49
depuis £0,49
# 037
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 038
MPN: 209827
PIÈCE DE MONTAGE MOTEUR DROIT
depuis £320,88
depuis £320,88
# 038
MPN: 210375
PIÈCE DE MONTAGE MOTEUR GAUCHE
depuis £302,00
depuis £302,00
# 039
MPN: 122418
VIS
-L. 165 mm-
depuis £9,36
depuis £9,36
# 039
MPN: 15971834
VIS
-L. 100 mm-
depuis £1,86
depuis £1,86
# 040
MPN: 12642524
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12642501 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 14496624
Rondelle
-N'est plus fourni- -Remplacé par 12642524-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14496601 - et 2 plus. Cliquez pour voir les détails
# 041
MPN: 127497
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 042
MPN: 196746
DOUILLE ÉLASTIQUE
-Applicable pour F1 boîte de vitesses-
depuis £424,70
depuis £424,70
# 042
MPN: 196746
DOUILLE ÉLASTIQUE
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 235532-
depuis £424,70
depuis £424,70
# 042
MPN: 235532
DOUILLE ÉLASTIQUE
-Pas pour la boîte de vitesses F1-
depuis £815,80
depuis £815,80
# 043
MPN: 215704
SUPPORT LIMITEUR DE COURSE
depuis £18,68
depuis £18,68
# 044
MPN: 16039734
VIS
depuis £4,83
depuis £4,83
Cette pièce remplace le numéro de pièce 212858
# 044
MPN: 212858
VIS
-N'est plus fourni- -Remplacé par 16039734-
Remplacement
Remplacement
# 045
MPN: 10738021
Rondelle
depuis £0,73
depuis £0,73
# 045
MPN: 13550521
Rondelle
-N'est plus fourni- -Remplacé par 10738021-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 107027
# 046
MPN: 127498
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10517071 - et 1 plus. Cliquez pour voir les détails
# 047
MPN: 13449934
GOUJON
depuis £0,61
depuis £0,61
# 048
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 049
MPN: 11190574
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14499504
# 050
MPN: 211282
COUVERTURE
depuis £943,79
depuis £943,79
# 051
MPN: 197770
JOINT DE COUVERCLE AVANT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 051
MPN: 247936
JOINT DE COUVERCLE AVANT
-Applicable après épuisement de 197770-
depuis £31,13
depuis £31,13
Cette pièce remplace le numéro de pièce 197770
# 052
MPN: 180137
CAPTEUR DE TEMPÉRATURE
depuis £8,34
depuis £8,34
# 053
MPN: 14304824
VIS
-L. 55 mm-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14304821
# 053
MPN: 14305524
VIS
-L. 30 mm- -N'est plus fourni- -Remplacé par 231621-
depuis £0,53
depuis £0,53
# 053
MPN: 14305624
VIS
-M6 X 35- -L. 35 mm- -N'est plus fourni- -Remplacé par 231622-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14305621
# 053
MPN: 14305824
VIS
-M6 X 40- -L. 40 mm- -N'est plus fourni- -Remplacé par 231623-
depuis £0,51
depuis £0,51
# 053
MPN: 14305924
VIS
-L. 45 mm- -N'est plus fourni- -Remplacé par 231624-
depuis £0,47
depuis £0,47
# 053
MPN: 14432224
VIS
-M6 X 22- -L. 22 mm- -N'est plus fourni- -Remplacé par 231619-
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 14432221
# 053
MPN: 231619
VIS
-L. 22 mm-
depuis £0,49
depuis £0,49
# 053
MPN: 231621
VIS
-L. 30 mm-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 053
MPN: 231622
VIS
-L. 35 mm-
depuis £0,54
depuis £0,54
# 053
MPN: 231623
VIS
-L. 40 mm-
depuis £0,47
depuis £0,47
# 053
MPN: 231624
VIS
-L. 45 mm-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14305924
# 054
MPN: 11197774
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 055
MPN: 208451
COUVERTURE
depuis £20,17
depuis £20,17
# 056
MPN: 209623
joint
-Applicable jusqu'à épuisement-
depuis £3,86
depuis £3,86
# 056
MPN: 248026
joint
-Applicable après épuisement de 209623- -N'est plus fourni- -Remplacé par 317312-
Remplacement
Remplacement
# 056
MPN: 317312
joint
depuis £2,01
depuis £2,01
Cette pièce remplace le numéro de pièce 248026
# 057
MPN: 14305324
VIS
-M6 X 20- -L. 20 mm-
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 14305321
# 058
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails

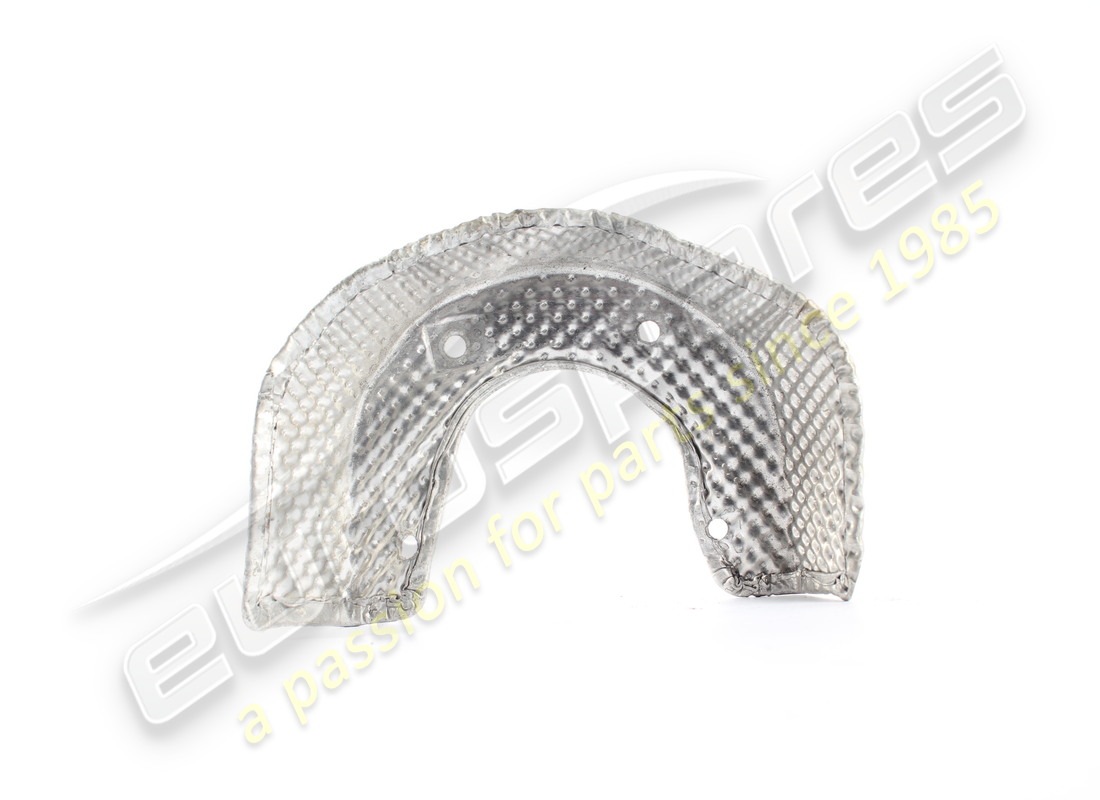

# 059
MPN: 212879
BOUCLIER
depuis £50,86
depuis £50,86
# 060
MPN: 13026924
VIS
depuis £0,53
depuis £0,53
# 061
MPN: 224128
SUPPORT DE FIXATION DE TUYAU
depuis £7,58
depuis £7,58
# 062
MPN: 226548
SUPPORT DE FIXATION DE TUYAU
depuis £72,32
depuis £72,32
# 063
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 064
MPN: 201207
TRANSMETTEUR DE PRESSION
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 064
MPN: 304074
TRANSMETTEUR DE PRESSION
-Applicable après épuisement de 201207-
depuis £135,75
depuis £135,75
Cette pièce remplace le numéro de pièce 201207
# 065
MPN: 235830
COMPL. PORTE-VANNE
-Consommation réduite- -Pas pour USA, CDN- -Applicable jusqu'à Ass. N° 95707- -Applicable à partir du moteur n°122779- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 065
MPN: 235830
COMPL. PORTE-VANNE
-Consommation réduite- -Applicable pour USA, CDN- -Applicable jusqu'à Ass. N° 95707- -Applicable à partir du moteur n°124966- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 065
MPN: 255136
COMPL. PORTE-VANNE
-Consommation réduite- -Applicable à partir de l'Ass. N° 95708- - Applicable après épuisement de 235830-
depuis £151,38
depuis £151,38
Cette pièce remplace le numéro de pièce 235830
# 066
MPN: 154691
joint
-Consommation réduite- -Pas pour les USA, CDN- -Applicable à partir du moteur n° 122779-
depuis £0,90
depuis £0,90
# 066
MPN: 154691
joint
-Consommation réduite- -Applicable pour les USA, CDN- -Applicable à partir du moteur n° 124966-
depuis £0,90
depuis £0,90
# 067
MPN: 13026924
VIS
-Consommation réduite- -Pas pour les USA, CDN- -Applicable à partir du moteur n° 122779-
depuis £0,50
depuis £0,50
# 067
MPN: 13026924
VIS
-Consommation réduite- -Applicable pour les USA, CDN- -Applicable à partir du moteur n° 124966-
depuis £0,50
depuis £0,50
# 068
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 069
MPN: 196333
PLAQUE DE MONTAGE DE DOUILLE DE MOTEUR
depuis £6,41
depuis £6,41
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DISTRIBUTION - POUSSOIRS ET ARBRES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE CARBURANT - ISOLATION ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE SOUFFLAGE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE REFROIDISSEMENT - RADIATEUR ET RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES PRIMAIRE ET POMPE A HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) TUYAU DE RACCORD MOTEUR/BOITE DE VITESSES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE HYDRAULIQUE DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) ÉTRIER DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) ÉTRIER DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE FLUIDE HYDRAULIQUE, POMPE ET BOBINE POUR SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION AVANT - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION ARRIÈRE - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME AC - TUYAUX FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME AC - TUYAUX D'EAU SCHÉMA DES PIÈCES")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉ ÉVAPORATEUR ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) ROUE DE SECOURS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) CARROSSERIE - TOIT SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DU PARE-FEU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE ET TAPIS DE COMPARTIMENT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) COUVERCLE DE COFFRE À BAGAGES ET TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT COMPLET ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT - GARNITURE ET COMPOSANTS INTERNES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE DE COURSE AVANT - RAILS ET MÉCANISME SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) INSTRUMENTATION SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) CAPTEUR DE MOUVEMENT SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
