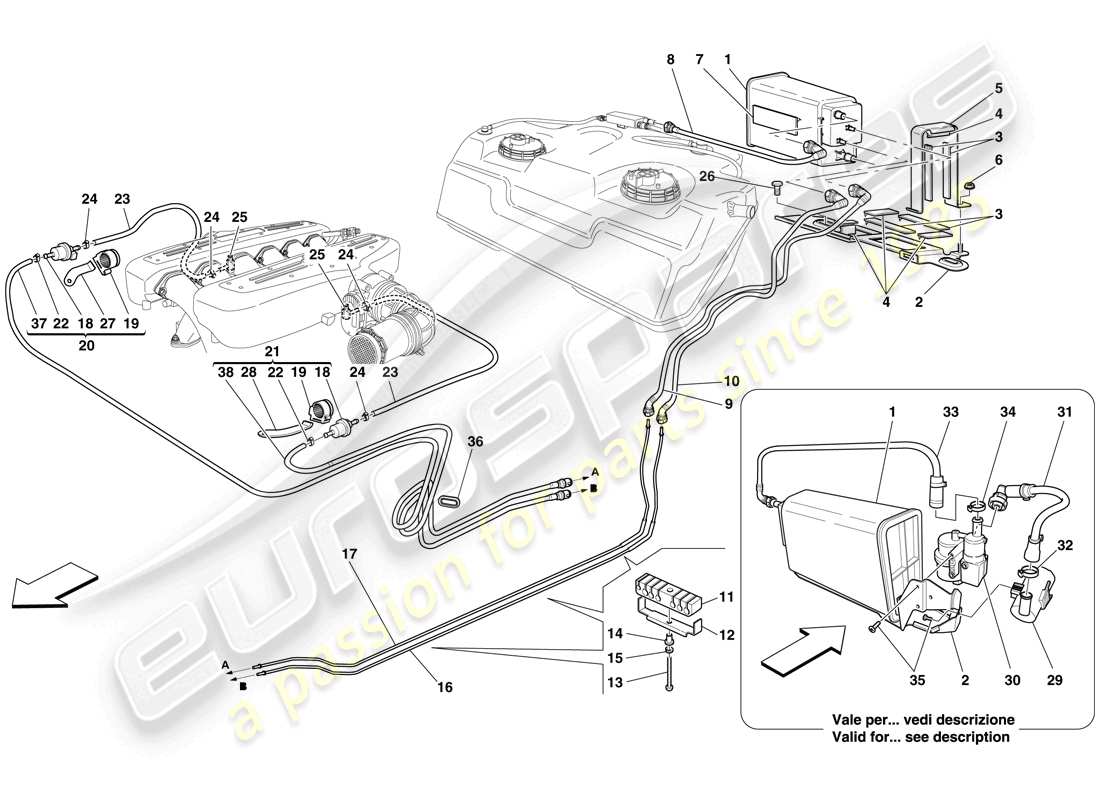

0011 - SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION
Ferrari 599 GTB Fiorano (RHD) EVAPORATIVE EMISSIONS CONTROL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 219311
FILTRE À VAPEUR DE CARBURANT
depuis £79,65
depuis £79,65
Cette pièce remplace le numéro de pièce 206762 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 222417
SUPPORT DE MONTAGE DE FILTRE
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 71847-
depuis £65,11
depuis £65,11
# 002
MPN: 222418
SUPPORT DE MONTAGE DE FILTRE
-Applicable aux États-Unis, CDN-
depuis £94,37
depuis £94,37
Cette pièce remplace la pièce numéro 222417 que nous avons en stock
# 002
MPN: 222418
SUPPORT DE MONTAGE DE FILTRE
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £94,37
depuis £94,37
Cette pièce remplace la pièce numéro 222417 que nous avons en stock
# 003
MPN: 213266
CALE EN CAOUTCHOUC
depuis £0,47
depuis £0,47
# 004
MPN: 217156
CALE EN CAOUTCHOUC
depuis £0,47
depuis £0,47
# 005
MPN: 222415
RUBAN ADHÉSIF
depuis £10,37
depuis £10,37
# 006
MPN: 14058319
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 139951 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 225354
CALE EN CAOUTCHOUC
depuis £1,68
depuis £1,68
# 008
MPN: 204367
TUYAU DU SÉPARATEUR AU BIDON
-Applicable jusqu'au Cul. Non : 83068-
depuis £14,53
depuis £14,53
# 008
MPN: 252148
TUYAU DU SÉPARATEUR AU BIDON
-Applicable à partir du Ass. Non : 83069-
depuis £79,89
depuis £79,89
# 009
MPN: 220795
TUYAU DE SOUS-CASSE DROIT
-Applicable jusqu'au Cul. N° 83068- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 009
MPN: 248958
TUYAU DE SOUS-CASSE DROIT
-Applicable à partir du Cul. N° 83069- - Applicable après épuisement de 220795-
depuis £37,74
depuis £37,74
Cette pièce remplace le numéro de pièce 220795
# 010
MPN: 220796
TUYAU DE SOUS-CASSE GAUCHE
-Applicable jusqu'au Cul. N° 83068- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 010
MPN: 248959
TUYAU DE SOUS-CASSE GAUCHE
-Applicable à partir du Cul. N° 83069- - Applicable après épuisement de 220796-
depuis £37,74
depuis £37,74
Cette pièce remplace le numéro de pièce 220796
# 011
MPN: 221302
PILIER EN CAOUTCHOUC
depuis £44,35
depuis £44,35
# 012
MPN: 221301
PLAQUE
depuis £168,19
depuis £168,19
# 013
MPN: 65071900
VIS
-M6 X 40- - Applicable jusqu'à épuisement -
depuis £3,41
depuis £3,41
# 013
MPN: 87627200
VIS
-M6 X 40- -Applicable après épuisement de 65071900-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 65071900
# 014
MPN: 221604
BAGUE
depuis £122,68
depuis £122,68
# 015
MPN: 12644424
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 224014
LH EVAP. TUYAU DU SYSTÈME D'ÉMISSIONS
depuis £55,75
depuis £55,75
# 017
MPN: 224015
RH EVAP. TUYAU DU SYSTÈME D'ÉMISSIONS
depuis £55,75
depuis £55,75
# 018
MPN: 162412
SOUPAPE DE CHASSE
depuis £41,69
depuis £41,69
# 019
MPN: 174623
DOUILLE DE MONTAGE
depuis £3,89
depuis £3,89
# 020
MPN: 228293
COMPL. TUYAU DROIT VERS VANNE
-Applicable jusqu'au Cul. Non : 82863-
depuis £122,68
depuis £122,68
Cette pièce remplace le numéro de pièce 225755
# 020
MPN: 248961
COMPL. TUYAU DROIT VERS VANNE
-Applicable à partir du Ass. Non : 82864-
depuis £100,91
depuis £100,91
# 021
MPN: 228292
COMPL. TUYAU GAUCHE VERS SOUPAPE
-Applicable jusqu'au Cul. Non : 82863-
depuis £134,55
depuis £134,55
# 021
MPN: 248962
COMPL. TUYAU GAUCHE VERS SOUPAPE
-Applicable à partir du Ass. Non : 82864-
depuis £147,39
depuis £147,39
# 022
MPN: 13432370
COLLIER POUR RACCORD DE TUYAU
depuis £7,10
depuis £7,10
# 023
MPN: 116773
TUYAU CAOUTCHOUC GAUCHE
depuis £100,91
depuis £100,91
Cette pièce remplace le numéro de pièce 110256 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 123343
TUYAU CAOUTCHOUC DROIT
depuis £15,97
depuis £15,97
# 024
MPN: 13434670
COLLIER POUR RACCORD DE TUYAU
depuis £0,51
depuis £0,51
# 025
MPN: 174818
CONNECTEUR
-Zn/blanc-
depuis £9,24
depuis £9,24
# 025
MPN: 195508
CONNECTEUR
-Zn/Noir-
depuis £12,13
depuis £12,13
# 026
MPN: 16296924
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 289834
# 027
MPN: 228295
MONTAGE DROIT
depuis £23,58
depuis £23,58
# 028
MPN: 228294
MONTAGE GAUCHE
depuis £23,58
depuis £23,58
# 029
MPN: 183221
FILTRE DE POMPE OBD
-Applicable aux États-Unis, CDN-
depuis £6,44
depuis £6,44
# 029
MPN: 183221
FILTRE DE POMPE OBD
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £6,44
depuis £6,44
# 030
MPN: 202968
POMPE DE DIAGNOSTIC
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 251288-
depuis £54,60
depuis £54,60
# 030
MPN: 202968
POMPE DE DIAGNOSTIC
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 71848- -N'est plus fourni- -Remplacé par 251288-
depuis £54,60
depuis £54,60
# 030
MPN: 251288
POMPE DE DIAGNOSTIC
-Applicable aux États-Unis, CDN-
depuis £158,30
depuis £158,30
Cette pièce remplace la pièce numéro 202968 que nous avons en stock
# 030
MPN: 251288
POMPE DE DIAGNOSTIC
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £158,30
depuis £158,30
Cette pièce remplace la pièce numéro 202968 que nous avons en stock
# 031
MPN: 211481
TUYAU DU FILTRE À LA POMPE
-Applicable aux États-Unis, CDN-
depuis £27,51
depuis £27,51
# 031
MPN: 211481
TUYAU DU FILTRE À LA POMPE
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £27,51
depuis £27,51
# 032
MPN: 13432908
COLLIER POUR RACCORD DE TUYAU
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 13433370-
Remplacement
Remplacement
# 032
MPN: 13433370
COLLIER POUR RACCORD DE TUYAU
-Applicable aux États-Unis, CDN-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 247921
# 032
MPN: 13433370
COLLIER POUR RACCORD DE TUYAU
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 247921
# 033
MPN: 208140
TUYAU DE LA BOÎTE À LA POMPE OBD
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. N° 83068- -Applicable jusqu'à épuisement-
depuis £59,87
depuis £59,87
# 033
MPN: 208140
TUYAU DE LA BOÎTE À LA POMPE OBD
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 71848 jusqu'à Ass. N°83068- -Applicable jusqu'à épuisement-
depuis £59,87
depuis £59,87
# 033
MPN: 248960
TUYAU DE LA BOÎTE À LA POMPE OBD
-Applicable pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 83069- - Applicable après épuisement de 208140-
depuis £292,57
depuis £292,57
Cette pièce remplace la pièce numéro 208140 que nous avons en stock
# 033
MPN: 248960
TUYAU DE LA BOÎTE À LA POMPE OBD
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 71848- - Applicable après épuisement de 208140-
depuis £292,57
depuis £292,57
Cette pièce remplace la pièce numéro 208140 que nous avons en stock
# 034
MPN: 13432870
COLLIER POUR RACCORD DE TUYAU
-Applicable aux États-Unis, CDN-
depuis £6,09
depuis £6,09
Cette pièce remplace le numéro de pièce 164015
# 034
MPN: 13432870
COLLIER POUR RACCORD DE TUYAU
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £6,09
depuis £6,09
Cette pièce remplace le numéro de pièce 164015
# 034
MPN: 13433570
COLLIER POUR RACCORD DE TUYAU
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 13432870-
depuis £0,53
depuis £0,53
# 035
MPN: 15958701
VIS
-Applicable aux États-Unis, CDN-
depuis £0,53
depuis £0,53
# 035
MPN: 15958701
VIS
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 71848-
depuis £0,53
depuis £0,53
# 036
MPN: 221642
GUIDE-CÂBLE
depuis £2,17
depuis £2,17
# 037
MPN: 225755
TUYAU DROIT VERS VANNE
-Applicable jusqu'au Cul. Non : 82863-
Remplacement
Remplacement
# 037
MPN: 252155
TUYAU DROIT VERS VANNE
-Applicable à partir du Ass. Non : 82864-
depuis £112,67
depuis £112,67
# 038
MPN: 225754
TUYAU GAUCHE VERS SOUPAPE
-Applicable jusqu'au Cul. Non : 82863-
depuis £73,16
depuis £73,16
# 038
MPN: 252156
TUYAU GAUCHE VERS SOUPAPE
-Applicable à partir du Ass. Non : 82864-
depuis £112,67
depuis £112,67
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE SOUFFLAGE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE REFROIDISSEMENT - RADIATEUR ET RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES PRIMAIRE ET POMPE A HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) TUYAU DE RACCORD MOTEUR/BOITE DE VITESSES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE HYDRAULIQUE DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) ÉTRIER DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) ÉTRIER DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE FLUIDE HYDRAULIQUE, POMPE ET BOBINE POUR SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION AVANT - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSION ARRIÈRE - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME AC - TUYAUX FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME AC - TUYAUX D'EAU SCHÉMA DES PIÈCES")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉ ÉVAPORATEUR ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) ROUE DE SECOURS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) CARROSSERIE - TOIT SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DU PARE-FEU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) ISOLATION DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE ET TAPIS DE COMPARTIMENT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) COUVERCLE DE COFFRE À BAGAGES ET TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT COMPLET ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT - GARNITURE ET COMPOSANTS INTERNES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE AVANT - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) SIÈGE DE COURSE AVANT - RAILS ET MÉCANISME SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) INSTRUMENTATION SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) CAPTEUR DE MOUVEMENT SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DISTRIBUTION - POUSSOIRS ET ARBRES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) RÉSERVOIR DE CARBURANT - ISOLATION ET PROTECTION SCHÉMA DES PIÈCES")
