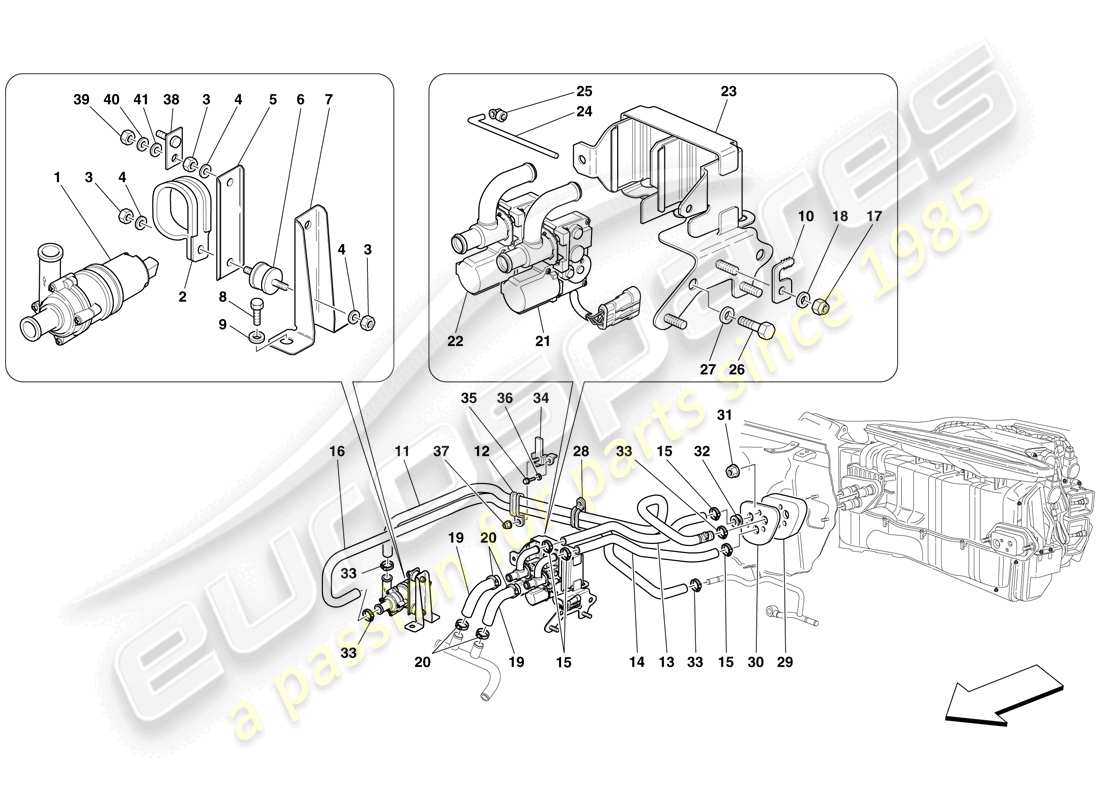

0056 - SYSTÈME AC - TUYAUX D'EAU

Ferrari 599 GTB Fiorano (RHD) AC SYSTEM - WATER PIPES Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 65460300
POMPE À EAU COMPLÈTE
depuis £140,15
depuis £140,15
Cette pièce remplace le numéro de pièce 70000900 - et 3 plus. Cliquez pour voir les détails
POMPE À EAU COMPLÈTE Genuine Ferrari Pièce – Nouveau (commander)
POMPE DE RECIRCULATION D'EAU Genuine Maserati Pièce – Nouveau (commander)
POMPE À EAU COMPLÈTE Eurospares Pièce approuvée - Nouveau en stock
POMPE À EAU COMPLÈTE Genuine Ferrari Pièce – Utilisée en stock
# 002
MPN: 107002
SUPPORT AVEC GAINE
depuis £7,76
depuis £7,76
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Nouveau (commander)
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Utilisée en stock
# 003
MPN: 15896214
NOIX
-Q.té 5 avec parenthèse 69966100, réf. 5-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 15896211
NOIX Genuine Ferrari Pièce – Nouveau en stock
NOIX Genuine Maserati Pièce – Nouveau en stock
# 004
MPN: 10571570
Rondelle
-Q.té 5 avec parenthèse 69966100, réf. 5-
depuis £0,91
depuis £0,91
Rondelle Genuine Ferrari Pièce – Nouveau en stock
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 005
MPN: 64246500
SUPPORT DE FIXATION DE POMPE
-N'est plus fourni- -Remplacé par 69966100-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 005
MPN: 69966100
SUPPORT DE FIXATION DE POMPE
depuis £169,87
depuis £169,87
SUPPORT POUR POMPE Genuine Ferrari Pièce – Nouveau (commander)
# 006
MPN: 142202
AMORTISSEUR DE VIBRATIONS
-Applicable pour support 64246500 réf. 5-
depuis £14,56
depuis £14,56
SOUTIEN Genuine Ferrari Pièce – Nouveau (commander)
TAMPON Genuine Maserati Pièce – Nouveau (commander)
SOUTIEN Eurospares Pièce approuvée - Nouveau en stock
# 006
MPN: 195373
AMORTISSEUR DE VIBRATIONS
-Applicable pour support 69966100 réf. 5-
depuis £5,46
depuis £5,46
TAMPON. Genuine Ferrari Pièce – Nouveau en stock
TAMPON. Genuine Maserati Pièce – Nouveau (commander)
TAMPON. Genuine Ferrari Pièce – Utilisée en stock
# 007
MPN: 67925600
SUPPORT DE MONTAGE DE POMPE
depuis £18,86
depuis £18,86
SUPPORT POUR SUPPORT DE POMPE Genuine Ferrari Pièce – Nouveau (commander)
# 008
MPN: 16296924
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 289834
VIS Genuine Ferrari Pièce – Nouveau en stock
VIS Genuine Maserati Pièce – Nouveau (commander)
# 009
MPN: 12647701
Rondelle
depuis £0,54
depuis £0,54
Rondelle Genuine Ferrari Pièce – Nouveau en stock
RONDELLE Rondelle D.2 6.45-21X 1 Genuine Maserati Pièce – Nouveau (commander)
# 010
MPN: 162606
AGRAFE
depuis £0,88
depuis £0,88
AGRAFE Genuine Ferrari Pièce – Nouveau en stock
AGRAFE Genuine Maserati Pièce – Nouveau en stock
# 011
MPN: 67944100
TUYAU DE DISTRIBUTION DE LA POMPE AU CHAUFFAGE
-Pas pour GD- -Applicable jusqu'au Ass. N° 69514- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 011
MPN: 69363600
TUYAU DE DISTRIBUTION DE LA POMPE AU CHAUFFAGE
-Applicable pour GD- -Applicable jusqu'à Ass. N° 69514- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 011
MPN: 80201700
TUYAU DE DISTRIBUTION DE LA POMPE AU CHAUFFAGE
-Pas pour GD- -Applicable à partir de Ass. N° 69515- - Applicable après épuisement de 67944100-
depuis £55,54
depuis £55,54
Cette pièce remplace le numéro de pièce 67944100
TUBO MANDATA DA POMPA A Genuine Ferrari Pièce – Nouveau (commander)
# 011
MPN: 80201800
TUYAU DE DISTRIBUTION DE LA POMPE AU CHAUFFAGE
-Applicable pour GD- -Applicable à partir d'Ass. N° 69515- - Applicable après épuisement de 69363600-
depuis £87,76
depuis £87,76
Cette pièce remplace le numéro de pièce 69363600
TUYAU DE LA POMPE AU CHAUFFAGE -VA Genuine Ferrari Pièce – Nouveau (commander)
# 012
MPN: 10441990
SUPPORT AVEC GAINE
-Applicable aux canalisations 67944100 et 69363600, réf. 11-
depuis £0,54
depuis £0,54
support Genuine Ferrari Pièce – Nouveau en stock
SUPPORT AVEC GAINE Genuine Maserati Pièce – Nouveau (commander)
# 012
MPN: 10442290
SUPPORT AVEC GAINE
-Applicable pour le tuyau 80201700 réf. 11- -Pas pour GD-
depuis £0,53
depuis £0,53
SERRER Genuine Ferrari Pièce – Nouveau en stock
support Genuine Maserati Pièce – Nouveau (commander)
# 012
MPN: 80201900
SUPPORT AVEC GAINE
-Applicable pour le tuyau 80201800 réf. 11- -Applicable pour GD-
depuis £29,77
depuis £29,77
support Genuine Ferrari Pièce – Nouveau (commander)
# 013
MPN: 251561
TUYAU DU CHAUFFAGE AU RH TGK
-Pas pour GD-
depuis £41,52
depuis £41,52
Cette pièce remplace le numéro de pièce 67944200
TUYAU DU COEUR À RH TGK Genuine Ferrari Pièce – Nouveau (commander)
# 013
MPN: 251562
TUYAU DU CHAUFFAGE AU RH TGK
-Applicable pour GD-
depuis £39,63
depuis £39,63
Cette pièce remplace la pièce numéro 69363800 que nous avons en stock
TUYAU DU COEUR À RH TGK Genuine Ferrari Pièce – Nouveau (commander)
# 013
MPN: 67944200
TUYAU DU CHAUFFAGE AU RH TGK
-Pas pour GD- -N'est plus fourni- -Remplacé par 251561-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 013
MPN: 69363800
TUYAU DU CHAUFFAGE AU RH TGK
-Applicable pour GD- -N'est plus fourni- -Remplacé par 251562-
depuis £17,91
depuis £17,91
Genuine Ferrari Pièce (n'est plus disponible à la commande)
TUYAU DU CHAUFFAGE À RH TGK RHD Genuine Ferrari Pièce – Utilisée en stock
# 014
MPN: 251559
TUYAU DU CHAUFFAGE À LH TGK
-Pas pour GD-
depuis £38,68
depuis £38,68
Cette pièce remplace le numéro de pièce 67944300
TUYAU DU COEUR À GAUCHE TGK Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 251560
TUYAU DU CHAUFFAGE À LH TGK
-Applicable pour GD-
depuis £39,63
depuis £39,63
Cette pièce remplace le numéro de pièce 69363900
TUYAU DU COEUR À GAUCHE TGK Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 67944300
TUYAU DU CHAUFFAGE À LH TGK
-Pas pour GD- -N'est plus fourni- -Remplacé par 251559-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 014
MPN: 69363900
TUYAU DU CHAUFFAGE À LH TGK
-Applicable pour GD- -N'est plus fourni- -Remplacé par 251560-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 015
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS Genuine Maserati Pièce – Nouveau en stock
# 016
MPN: 241896
TUYAU DE LIVRAISON
-Pas pour GD- -Applicable après épuisement de 67947200-
depuis £141,56
depuis £141,56
Cette pièce remplace le numéro de pièce 67947200
TUBE DE LIVRAISON -PAS POUR GD- Genuine Ferrari Pièce – Nouveau (commander)
# 016
MPN: 241897
TUYAU DE LIVRAISON
-Applicable pour GD- -Applicable après épuisement de 69363700-
depuis £132,12
depuis £132,12
Cette pièce remplace le numéro de pièce 69363700
TUBE DE LIVRAISON -VALABLE POUR GD- Genuine Ferrari Pièce – Nouveau (commander)
# 016
MPN: 67947200
TUYAU DE LIVRAISON
-Pas pour GD- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 016
MPN: 69363700
TUYAU DE LIVRAISON
-Applicable pour GD- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 017
MPN: 159601
NOIX
-N'est plus fourni- -Remplacé par 228265-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12578121
NOIX Genuine Ferrari Pièce – Nouveau en stock
ECROU POUR COLLECTEUR D'ADMISSION H Genuine Maserati Pièce – Nouveau (commander)
# 017
MPN: 228265
NOIX
depuis £0,54
depuis £0,54
NOIX Genuine Ferrari Pièce – Nouveau en stock
NOIX Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 10519424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10519401 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
Rondelle Genuine Ferrari Pièce – Nouveau en stock
RONDELLE Rondelle.D. 6.40-11.95 X Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 14496424
Rondelle
-N'est plus fourni- -Remplacé par 10519424-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
Genuine Ferrari Pièce (n'est plus disponible à la commande)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 019
MPN: 67944500
TUYAU EN CAOUTCHOUC
depuis £6,50
depuis £6,50
TUYAU DE LA VANNE TGK AU RACCORD Genuine Ferrari Pièce – Nouveau (commander)
# 020
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS Genuine Maserati Pièce – Nouveau en stock
# 021
MPN: 67444900
SOUPAPE GAUCHE TGK
depuis £72,67
depuis £72,67
SOUPAPE GAUCHE TGK Genuine Ferrari Pièce – Nouveau en stock
SOUPAPE TGK CÔTÉ GAUCHE Genuine Maserati Pièce – Nouveau (commander)
SOUPAPE GAUCHE TGK Genuine Ferrari Pièce – Utilisée en stock
# 022
MPN: 67635900
VANNE TGK DROITE
depuis £72,67
depuis £72,67
VANNE TGK DROITE Genuine Ferrari Pièce – Nouveau en stock
VANNE TGK CÔTÉ DROIT Genuine Maserati Pièce – Nouveau (commander)
VANNE TGK DROITE Genuine Ferrari Pièce – Utilisée en stock
# 023
MPN: 67944400
SUPPORT DE MONTAGE DE VANNE TGK
-Pas pour GD-
depuis £30,10
depuis £30,10
SUPPORT DE SOUPAPE TGK Genuine Ferrari Pièce – Nouveau (commander)
SUPPORT DE SOUPAPE TGK Genuine Ferrari Pièce – Utilisée en stock
SOUTIEN
# 023
MPN: 69368000
SUPPORT DE MONTAGE DE VANNE TGK
-Applicable pour GD-
depuis £39,96
depuis £39,96
SUPPORT DE SOUPAPE TGK Genuine Ferrari Pièce – Nouveau (commander)
SUPPORT DE SOUPAPE TGK Genuine Ferrari Pièce – Utilisée en stock
# 024
MPN: 67933600
TIGE DE FIXATION DE SOUPAPE TGK
depuis £0,90
depuis £0,90
FIL MACHINE DE FIXATION DE VANNE TGK Genuine Ferrari Pièce – Nouveau (commander)
# 025
MPN: 64215300
AGRAFE
depuis £0,54
depuis £0,54
AGRAFE Genuine Ferrari Pièce – Nouveau en stock
# 026
MPN: 16296924
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 289834
VIS Genuine Ferrari Pièce – Nouveau en stock
VIS Genuine Maserati Pièce – Nouveau (commander)
# 027
MPN: 12620474
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12620479 - et 1 plus. Cliquez pour voir les détails
Rondelle Genuine Ferrari Pièce – Nouveau en stock
Rondelle Genuine Maserati Pièce – Nouveau en stock
# 028
MPN: 61712600
SUPPORT AVEC GAINE
depuis £1,02
depuis £1,02
SERRER Genuine Ferrari Pièce – Nouveau en stock
# 029
MPN: 67628400
JOINT DE TUYAU
depuis £3,12
depuis £3,12
JOINT DE TUYAU Genuine Ferrari Pièce – Nouveau (commander)
# 030
MPN: 67628500
PLAQUE
depuis £4,55
depuis £4,55
PLAQUE Genuine Ferrari Pièce – Nouveau (commander)
# 031
MPN: 14054513
NOIX
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 032
MPN: 67628300
CALE
depuis £1,90
depuis £1,90
ESPACEUR Genuine Ferrari Pièce – Nouveau en stock
# 033
MPN: 13000390
COLLIER À VIS
-Applicable jusqu'au Cul. Non : 69514-
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS Genuine Maserati Pièce – Nouveau en stock
# 033
MPN: 13000390
COLLIER À VIS
-Applicable à partir du Ass. Non : 69515-
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS Genuine Maserati Pièce – Nouveau en stock
# 033
MPN: 13000490
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
SERRER Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS Genuine Maserati Pièce – Nouveau (commander)
# 034
MPN: 68568400
support
depuis £15,09
depuis £15,09
support Genuine Ferrari Pièce – Nouveau (commander)
# 035
MPN: 16286024
VIS
depuis £0,53
depuis £0,53
VITE TE FLANGIATA M 6X16 Genuine Ferrari Pièce – Nouveau en stock
VIS Genuine Maserati Pièce – Nouveau (commander)
# 036
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
Rondelle Genuine Ferrari Pièce – Nouveau en stock
Rondelle Genuine Maserati Pièce – Nouveau en stock
# 037
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
NOIX Genuine Ferrari Pièce – Nouveau en stock
NOIX Genuine Maserati Pièce – Nouveau en stock
# 038
MPN: 159386
PLAQUE
depuis £1,31
depuis £1,31
PETITE ASSIETTE Genuine Ferrari Pièce – Nouveau (commander)
# 039
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
NOIX Genuine Ferrari Pièce – Nouveau en stock
NOIX Genuine Maserati Pièce – Nouveau en stock
# 040
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
Rondelle Genuine Ferrari Pièce – Nouveau en stock
Rondelle Genuine Maserati Pièce – Nouveau en stock
# 041
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
Rondelle Genuine Ferrari Pièce – Nouveau en stock
Rondelle Genuine Maserati Pièce – Nouveau (commander)
Traduction en cours Sélectionner Afficher tous les diagrammes Recherche Le plus pertinent Prix ​​décroissant Prix ​​croissant Traduction en cours 7 jours jours Commande de stock Commande urgente
