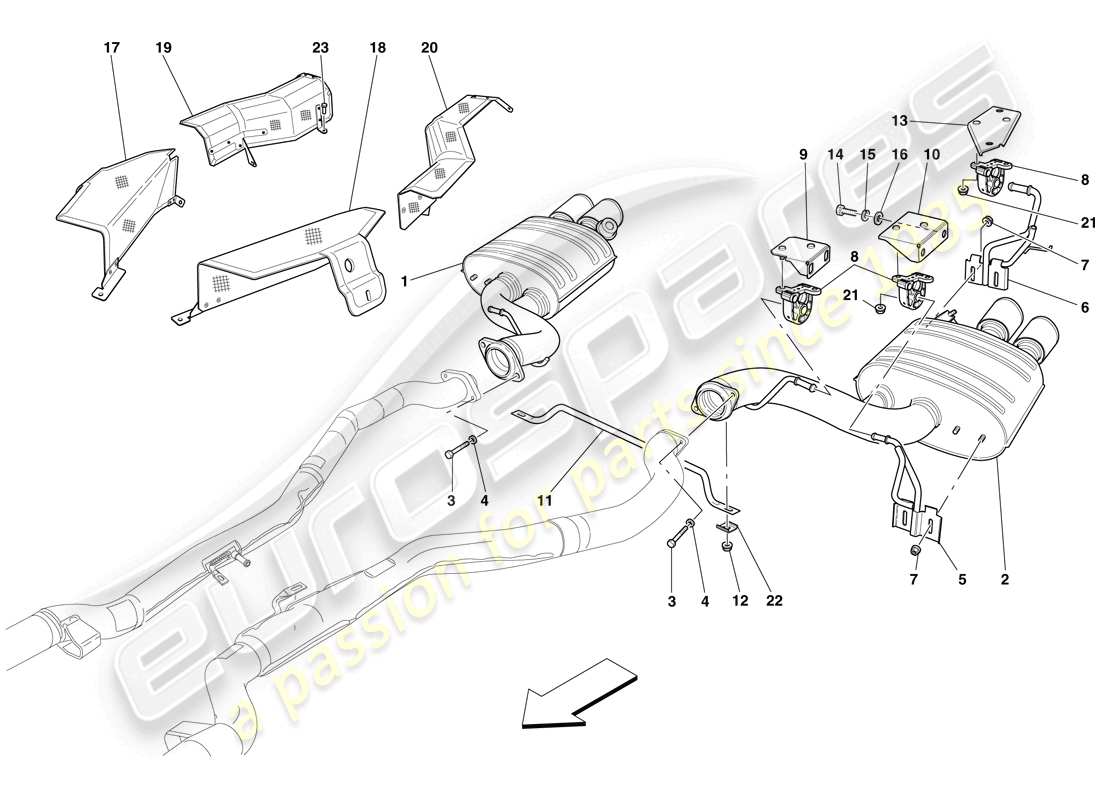

0018 - Système d'échappement arrière
Ferrari 599 GTO (RHD) REAR EXHAUST SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 264275
SILENCIEUX ARRIÈRE DROIT
-Pas pour Taiwan et la Corée- -Pas pour J- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 269461
SILENCIEUX ARRIÈRE DROIT
-Pas pour Taiwan et la Corée- -Pas pour J- -Applicable après épuisement de 264275-
depuis £2 026,06
depuis £2 026,06
Cette pièce remplace le numéro de pièce 264275
# 001
MPN: 270303
SILENCIEUX ARRIÈRE DROIT
-Applicable pour Taiwan et la Corée- -Applicable pour J-
depuis £2 236,01
depuis £2 236,01
# 002
MPN: 264276
SILENCIEUX ARRIÈRE GAUCHE
-Pas pour Taiwan et la Corée- -Pas pour J- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 002
MPN: 269462
SILENCIEUX ARRIÈRE GAUCHE
-Pas pour Taiwan et la Corée- -Pas pour J- -Applicable après épuisement de 264276-
depuis £2 026,06
depuis £2 026,06
Cette pièce remplace le numéro de pièce 264276
# 002
MPN: 270304
SILENCIEUX ARRIÈRE GAUCHE
-Applicable pour Taiwan et la Corée- -Applicable pour J-
depuis £2 236,01
depuis £2 236,01
# 003
MPN: 16044124
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16044121 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 16136124
VIS
-N'est plus fourni- -Remplacé par 16044124-
Remplacement
Remplacement
# 004
MPN: 127496
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 005
MPN: 222364
SUPPORT AVANT DROIT
depuis £13,61
depuis £13,61
# 005
MPN: 222366
SUPPORT AVANT GAUCHE
depuis £13,61
depuis £13,61
# 006
MPN: 222365
SUPPORT ARRIÈRE DROIT
depuis £22,40
depuis £22,40
# 006
MPN: 222367
SUPPORT ARRIÈRE GAUCHE
depuis £40,72
depuis £40,72
# 007
MPN: 179808
NOIX
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 124525
# 008
MPN: 199731
MONTAGE DE L'AMORTISSEUR DE VIBRATIONS
depuis £38,08
depuis £38,08
# 008
MPN: 226357
MONTAGE DE L'AMORTISSEUR DE VIBRATIONS
depuis £21,70
depuis £21,70
# 009
MPN: 196105
SUPPORT AVANT
depuis £12,26
depuis £12,26
# 010
MPN: 196106
SUPPORT ARRIÈRE
depuis £7,78
depuis £7,78
# 011
MPN: 223224
TRAVERSE
depuis £176,61
depuis £176,61
# 012
MPN: 14059311
NOIX
depuis £0,53
depuis £0,53
# 013
MPN: 220195
SUPPORT DROIT
depuis £10,37
depuis £10,37
# 013
MPN: 220196
SUPPORT GAUCHE
depuis £12,77
depuis £12,77
# 014
MPN: 16043424
VIS
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16043411 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 13578305
Rondelle
depuis £0,50
depuis £0,50
# 016
MPN: 12601379
Rondelle
depuis £0,94
depuis £0,94
Cette pièce remplace le numéro de pièce 12601370
# 017
MPN: 80208100
BOUCLIER AVANT DROIT
depuis £283,13
depuis £283,13
Cette pièce remplace la pièce numéro 69708400 que nous avons en stock
# 018
MPN: 80208200
BOUCLIER AVANT GAUCHE
depuis £283,13
depuis £283,13
Cette pièce remplace le numéro de pièce 69708500
# 019
MPN: 217734
BOUCLIER ARRIÈRE DROIT
depuis £114,19
depuis £114,19
# 020
MPN: 217733
BOUCLIER ARRIÈRE GAUCHE
depuis £114,19
depuis £114,19
# 021
MPN: 175283
NOIX
depuis £0,47
depuis £0,47
# 022
MPN: 266872
PLAQUE
depuis £2,44
depuis £2,44
# 023
MPN: 10977721
VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 13833524
