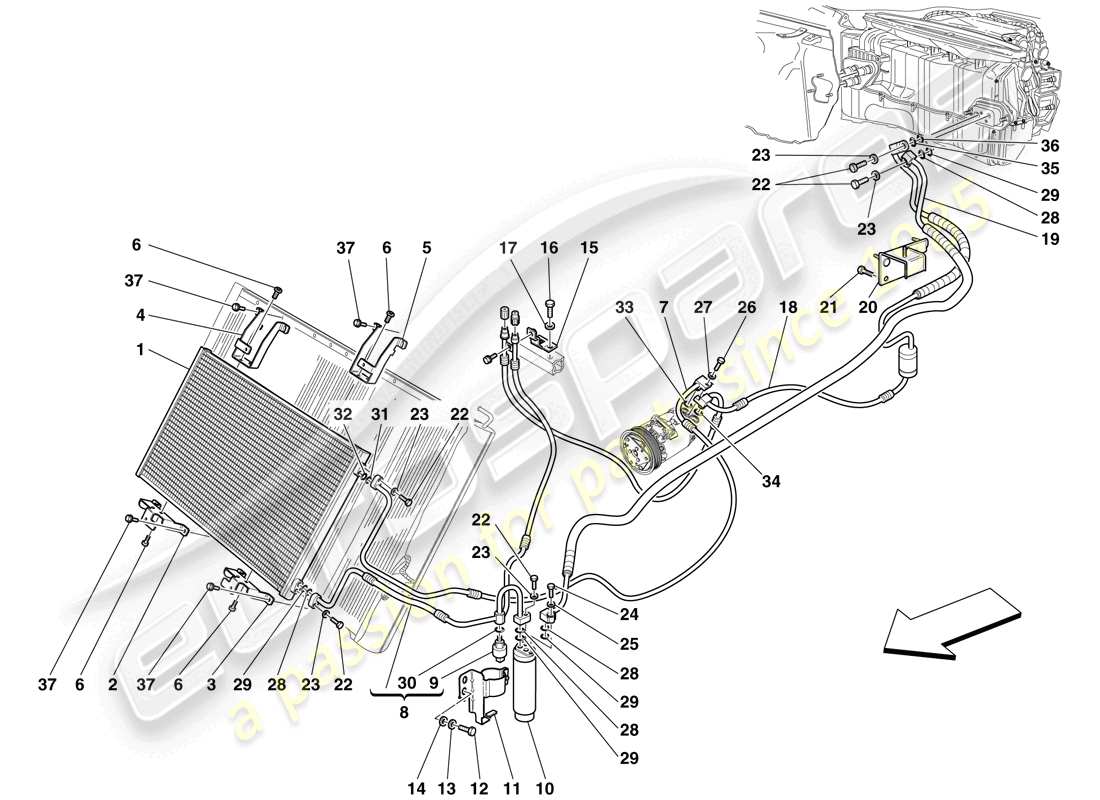

0051 - SYSTÈME AC - TUYAUX FRÉON
Ferrari 599 GTO (USA) AC SYSTEM - FREON PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 202285
CONDENSEUR CA
depuis £590,66
depuis £590,66
# 002
MPN: 217745
SUPPORT INFERIEUR DROIT
depuis £73,60
depuis £73,60
# 003
MPN: 217746
SUPPORT INFÉRIEUR GAUCHE
depuis £73,60
depuis £73,60
# 004
MPN: 217747
SUPPORT SUPÉRIEUR DROIT
depuis £76,44
depuis £76,44
# 005
MPN: 217748
SUPPORT SUPÉRIEUR GAUCHE
depuis £76,44
depuis £76,44
# 006
MPN: 226135
VIS
depuis £0,47
depuis £0,47
# 007
MPN: 67949800
TUYAU DE GAZ DU COMPRESSEUR AU CONDENSEUR
depuis £151,00
depuis £151,00
# 008
MPN: 67949600
TUYAU DE GAZ DU CONDENSEUR AU FILTRE
depuis £394,94
depuis £394,94
# 009
MPN: 66374400
PRESSOSTAT
depuis £74,00
depuis £74,00
Cette pièce remplace le numéro de pièce 64799700 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 67085100
FILTRE À GAZ
depuis £17,93
depuis £17,93
Cette pièce remplace le numéro de pièce 82195800 - et 19 plus. Cliquez pour voir les détails
# 011
MPN: 67950000
SUPPORT DE MONTAGE DE FILTRE DÉSHYDRATEUR
depuis £45,29
depuis £45,29
# 012
MPN: 13836971
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 18770124
# 013
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 014
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 015
MPN: 68570700
SUPPORT DE MONTAGE DE TUYAU
-Applicable pour GD-
depuis £159,79
depuis £159,79
# 016
MPN: 13833614
VIS
-Applicable pour GD-
depuis £0,79
depuis £0,79
# 017
MPN: 12638124
Rondelle
-Applicable pour GD-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12638101 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 67949900
TUYAU D'ADMISSION DU COMPRESSEUR
depuis £528,52
depuis £528,52
# 019
MPN: 67949700
TUYAU DE GAZ DU FILTRE À L'ÉVAPORATEUR
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 94354-
depuis £179,31
depuis £179,31
# 019
MPN: 83576700
TUYAU DE GAZ DU FILTRE À L'ÉVAPORATEUR
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 94355-
depuis £201,83
depuis £201,83
# 019
MPN: 83576700
TUYAU DE GAZ DU FILTRE À L'ÉVAPORATEUR
-Applicable aux États-Unis, CDN-
depuis £201,83
depuis £201,83
# 020
MPN: 69246600
SUPPORT DE MONTAGE DE TUYAU
depuis £22,64
depuis £22,64
# 021
MPN: 11625724
VIS
depuis £0,54
depuis £0,54
# 022
MPN: 10902624
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902621
# 023
MPN: 11193274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11193279 que nous avons en stock
# 024
MPN: 16296924
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 289834
# 025
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 026
MPN: 16044024
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16044021
# 027
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 028
MPN: 68392000
JOINT TORIQUE
depuis £4,90
depuis £4,90
# 029
MPN: 68392100
JOINT TORIQUE
depuis £2,90
depuis £2,90
# 030
MPN: 66309600
JOINT TORIQUE
depuis £1,24
depuis £1,24
# 031
MPN: 68392700
JOINT TORIQUE
depuis £2,48
depuis £2,48
# 032
MPN: 66309700
JOINT TORIQUE
depuis £6,84
depuis £6,84
# 033
MPN: 66309400
JOINT TORIQUE
depuis £10,28
depuis £10,28
# 034
MPN: 66309500
JOINT TORIQUE
depuis £10,28
depuis £10,28
# 035
MPN: 66309800
JOINT TORIQUE
depuis £2,58
depuis £2,58
# 036
MPN: 68392800
JOINT TORIQUE
depuis £1,24
depuis £1,24
# 037
MPN: 16285127
VIS
depuis £0,48
depuis £0,48
