ferrari 599 sa aperta (europe) carter de différentiel et radiateur de refroidissement de boite de vitesses schéma des pièces

0025 - CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES

Ferrari 599 SA Aperta (Europe) DIFFERENTIAL CASE AND GEARBOX COOLING RADIATOR Diagramme des pièces

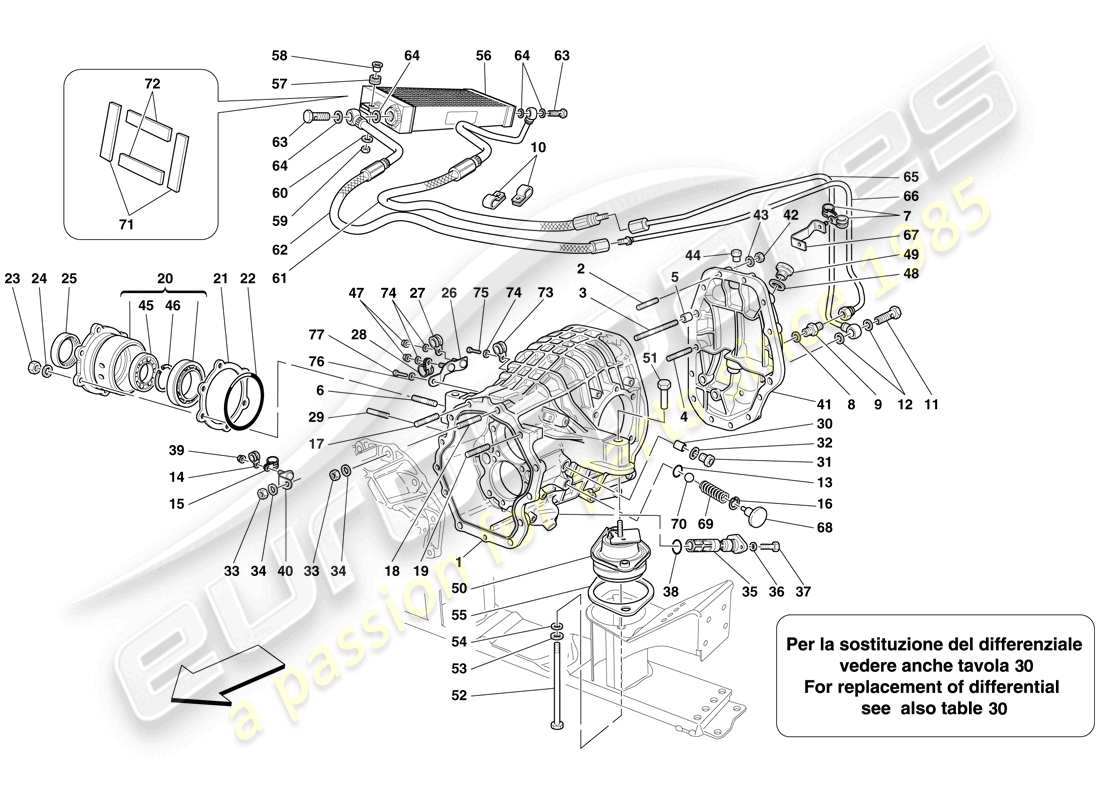

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 000
MPN: 227408
ENSEMBLE CARTER DE BOITE DE VITESSES
depuis £10 382,83
depuis £10 382,83
Cette pièce remplace le numéro de pièce 210492
# 001
MPN: 227410
4TH SECTION DU CARTER DE BOITE DE VITESSES
-Livré avec carter de boîte de vitesses complet, 227408-
# 002
MPN: 13543624
GOUJON
-M8 X 16- -Longueur de la tige 30 mm-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 13543621
# 003
MPN: 13543724
GOUJON
-M8 X 16- -Longueur de la tige 35 mm-
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 13543721
# 004
MPN: 13543824
GOUJON
-M8 X 16- -Longueur de la tige 40 mm-
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 13543821
# 004
MPN: 211936
GOUJON
-M8 X 65-
depuis £5,83
depuis £5,83
# 004
MPN: 211937
GOUJON
-M8 X 70-
depuis £8,20
depuis £8,20
# 005
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,77
depuis £1,77
Cette pièce remplace le numéro de pièce 500805
# 006
MPN: 13546224
GOUJON
depuis £7,87
depuis £7,87
Cette pièce remplace la pièce numéro 13546124 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 10450690
SUPPORT AVEC GAINE
depuis £0,51
depuis £0,51
# 008
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 009
MPN: 217788
CONNECTEUR
depuis £26,00
depuis £26,00
Cette pièce remplace le numéro de pièce 198141
# 010
MPN: 10450290
SUPPORT AVEC GAINE
-pour tuyau D.12-
depuis £2,48
depuis £2,48
# 010
MPN: 10450390
SUPPORT AVEC GAINE
-pour tuyau D.14-
depuis £0,69
depuis £0,69
# 011
MPN: 195589
CONNECTEUR
depuis £11,00
depuis £11,00
# 012
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 013
MPN: 14453381
JOINT TORIQUE
depuis £0,74
depuis £0,74
Cette pièce remplace le numéro de pièce 14453380
# 014
MPN: 10441990
SUPPORT AVEC GAINE
depuis £0,54
depuis £0,54
# 015
MPN: 10441290
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 016
MPN: 11057476
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 017
MPN: 13543524
GOUJON
-M8 X 16- -Longueur de la tige 25 mm-
depuis £2,01
depuis £2,01
Cette pièce remplace le numéro de pièce 13543521
# 018
MPN: 13543624
GOUJON
-M8 X 16- -Longueur de la tige 30 mm-
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 13543621
# 019
MPN: 13543724
GOUJON
-M8 X 16- -Longueur de la tige 35 mm-
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 13543721
# 020
MPN: 189098
COUVERCLE DIFFÉRENTIEL DROIT COMPLET
depuis £441,73
depuis £441,73
Cette pièce remplace le numéro de pièce 189099
# 020
MPN: 189100
COUVERCLE DIFFÉRENTIEL GAUCHE COMPLET
depuis £441,73
depuis £441,73
Cette pièce remplace le numéro de pièce 189101
# 021
MPN: 150099
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.3 mm-
depuis £66,06
depuis £66,06
# 021
MPN: 150100
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.4 mm-
depuis £30,05
depuis £30,05
# 021
MPN: 150101
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.45 mm-
depuis £54,64
depuis £54,64
# 021
MPN: 150102
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.5 mm-
depuis £54,64
depuis £54,64
# 021
MPN: 150103
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.55 mm-
depuis £63,07
depuis £63,07
# 021
MPN: 150104
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.6 mm-
depuis £66,06
depuis £66,06
# 021
MPN: 150105
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.65 mm-
depuis £62,89
depuis £62,89
# 021
MPN: 150106
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.7 mm-
depuis £57,69
depuis £57,69
# 021
MPN: 150107
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.75 mm-
depuis £54,95
depuis £54,95
# 021
MPN: 150108
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.8 mm-
depuis £54,64
depuis £54,64
# 021
MPN: 175378
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.9 mm-
depuis £31,19
depuis £31,19
# 022
MPN: 14461381
JOINT TORIQUE
depuis £6,59
depuis £6,59
# 023
MPN: 12164721
NOIX
depuis £0,61
depuis £0,61
# 024
MPN: 12601474
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 12601471 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 025
MPN: 181617
JOINT GAUCHE
depuis £26,03
depuis £26,03
Cette pièce remplace la pièce numéro 182105 que nous avons en stock
# 025
MPN: 181618
JOINT DROIT
depuis £28,93
depuis £28,93
Cette pièce remplace le numéro de pièce 182103
# 026
MPN: 227196
support
depuis £22,53
depuis £22,53
# 027
MPN: 10441490
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 028
MPN: 10441390
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 029
MPN: 16183021
VIS
depuis £0,57
depuis £0,57
# 030
MPN: 115376
BAGUE
depuis £29,06
depuis £29,06
# 031
MPN: 150731
CASQUETTE
depuis £2,32
depuis £2,32
# 032
MPN: 10282460
joint
depuis £0,57
depuis £0,57
# 033
MPN: 16100811
NOIX
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 034
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 035
MPN: 251638
FILTRE A HUILE SUR BOITE DE VITESSES
depuis £359,37
depuis £359,37
# 036
MPN: 11199277
Rondelle
depuis £1,85
depuis £1,85
# 037
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 182119
JOINT TORIQUE
depuis £2,50
depuis £2,50
# 039
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 149694
SUPPORT DE MONTAGE DE TUYAU
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 223375
# 041
MPN: 215020
COUVERCLE DE BOITE DE VITESSES ARRIÈRE
Remplacement
Remplacement
# 042
MPN: 16100811
NOIX
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 043
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 044
MPN: 197797
RENIFLARD D'HUILE
depuis £15,47
depuis £15,47
# 045
MPN: 184995
ROULEMENT À BILLES
depuis £62,10
depuis £62,10
# 046
MPN: 185723
BAGUE SEEGER
depuis £2,52
depuis £2,52
# 047
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 049
MPN: 10275011
BOUCHON FILETÉ
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 050
MPN: 196868
DOUILLE EN CAOUTCHOUC
depuis £194,67
depuis £194,67
# 051
MPN: 196888
GOUJON D'ALIGNEMENT
depuis £4,80
depuis £4,80
