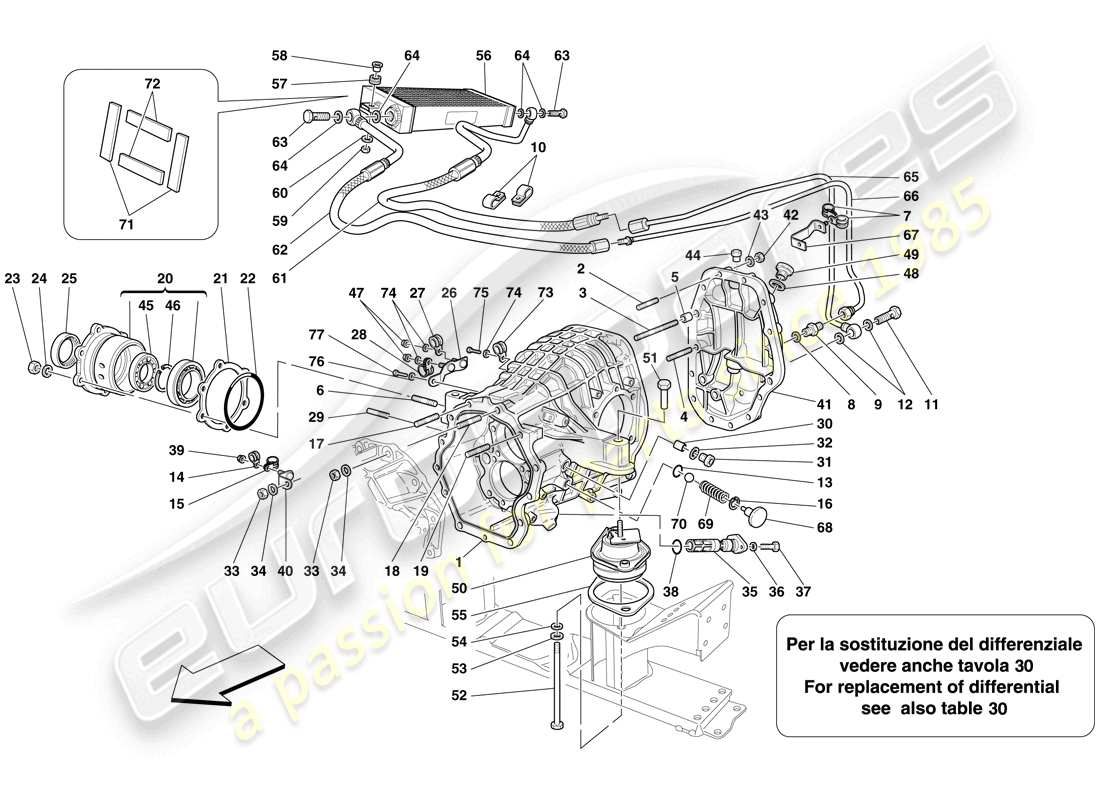

0025 - CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES
Ferrari 599 SA Aperta (RHD) DIFFERENTIAL CASE AND GEARBOX COOLING RADIATOR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 227408
ENSEMBLE CARTER DE BOITE DE VITESSES
depuis £12 038,10
depuis £12 038,10
Cette pièce remplace le numéro de pièce 210492
# 001
MPN: 227410
4TH SECTION DU CARTER DE BOITE DE VITESSES
-Livré avec carter de boîte de vitesses complet, 227408-
# 002
MPN: 13543624
GOUJON
-M8 X 16- -Longueur de la tige 30 mm-
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 003
MPN: 13543724
GOUJON
-M8 X 16- -Longueur de la tige 35 mm-
depuis £0,90
depuis £0,90
Cette pièce remplace le numéro de pièce 13543721
# 004
MPN: 13543824
GOUJON
-M8 X 16- -Longueur de la tige 40 mm-
depuis £1,94
depuis £1,94
Cette pièce remplace le numéro de pièce 13543821
# 004
MPN: 211936
GOUJON
-M8 X 65-
depuis £4,94
depuis £4,94
# 004
MPN: 211937
GOUJON
-M8 X 70-
depuis £7,04
depuis £7,04
# 005
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 006
MPN: 13546224
GOUJON
depuis £8,57
depuis £8,57
Cette pièce remplace la pièce numéro 13546124 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 10450690
SUPPORT AVEC GAINE
depuis £0,51
depuis £0,51
# 008
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 009
MPN: 217788
CONNECTEUR
depuis £28,62
depuis £28,62
Cette pièce remplace le numéro de pièce 198141
# 010
MPN: 10450290
SUPPORT AVEC GAINE
-pour tuyau D.12-
depuis £2,39
depuis £2,39
# 010
MPN: 10450390
SUPPORT AVEC GAINE
-pour tuyau D.14-
depuis £0,74
depuis £0,74
# 011
MPN: 195589
CONNECTEUR
depuis £11,31
depuis £11,31
# 012
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 013
MPN: 14453381
JOINT TORIQUE
depuis £0,79
depuis £0,79
Cette pièce remplace le numéro de pièce 14453380
# 014
MPN: 10441990
SUPPORT AVEC GAINE
depuis £0,54
depuis £0,54
# 015
MPN: 10441290
SUPPORT AVEC GAINE
depuis £0,29
depuis £0,29
# 016
MPN: 11057476
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 017
MPN: 13543524
GOUJON
-M8 X 16- -Longueur de la tige 25 mm-
depuis £2,16
depuis £2,16
Cette pièce remplace le numéro de pièce 13543521
# 018
MPN: 13543624
GOUJON
-M8 X 16- -Longueur de la tige 30 mm-
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 019
MPN: 13543724
GOUJON
-M8 X 16- -Longueur de la tige 35 mm-
depuis £0,90
depuis £0,90
Cette pièce remplace le numéro de pièce 13543721
# 020
MPN: 189098

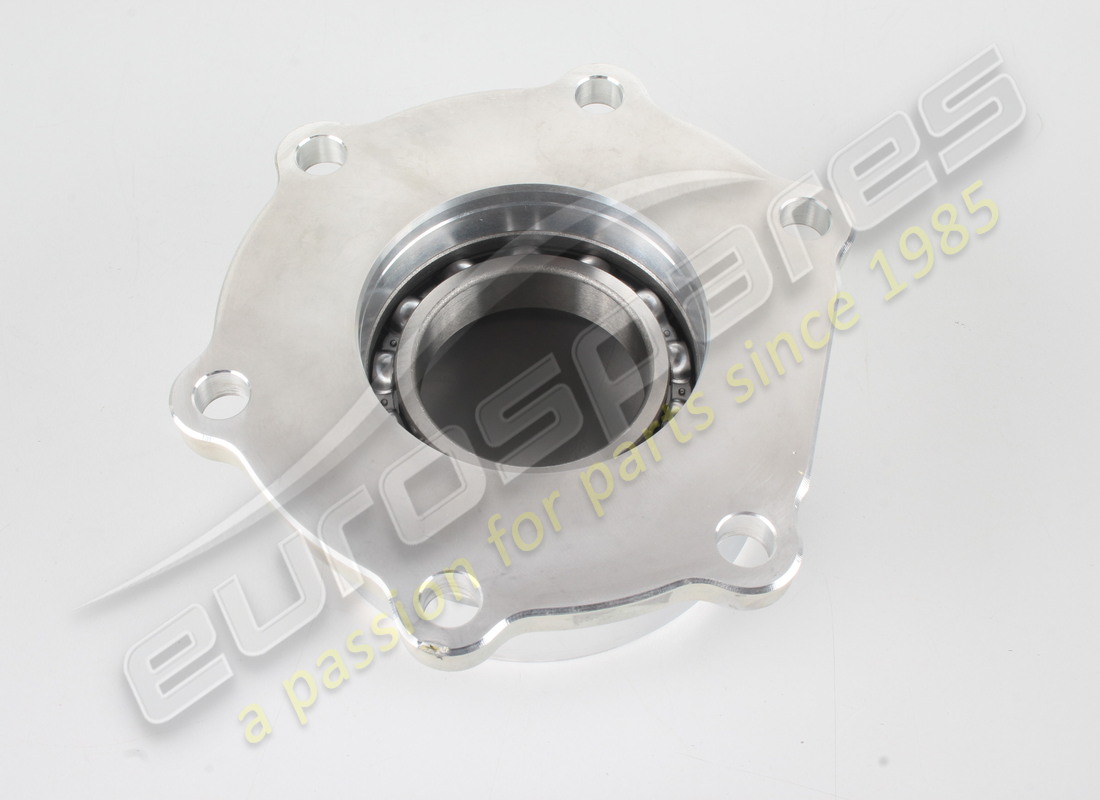

COUVERCLE DIFFÉRENTIEL DROIT COMPLET
depuis £490,59
depuis £490,59
Cette pièce remplace le numéro de pièce 189099
# 020
MPN: 189100
COUVERCLE DIFFÉRENTIEL GAUCHE COMPLET
depuis £490,59
depuis £490,59
Cette pièce remplace le numéro de pièce 189101
# 021
MPN: 150099
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.3 mm-
depuis £72,60
depuis £72,60
# 021
MPN: 150100
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.4 mm-
depuis £30,62
depuis £30,62
# 021
MPN: 150101
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.45 mm-
depuis £55,67
depuis £55,67
# 021
MPN: 150102
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.5 mm-
depuis £55,67
depuis £55,67

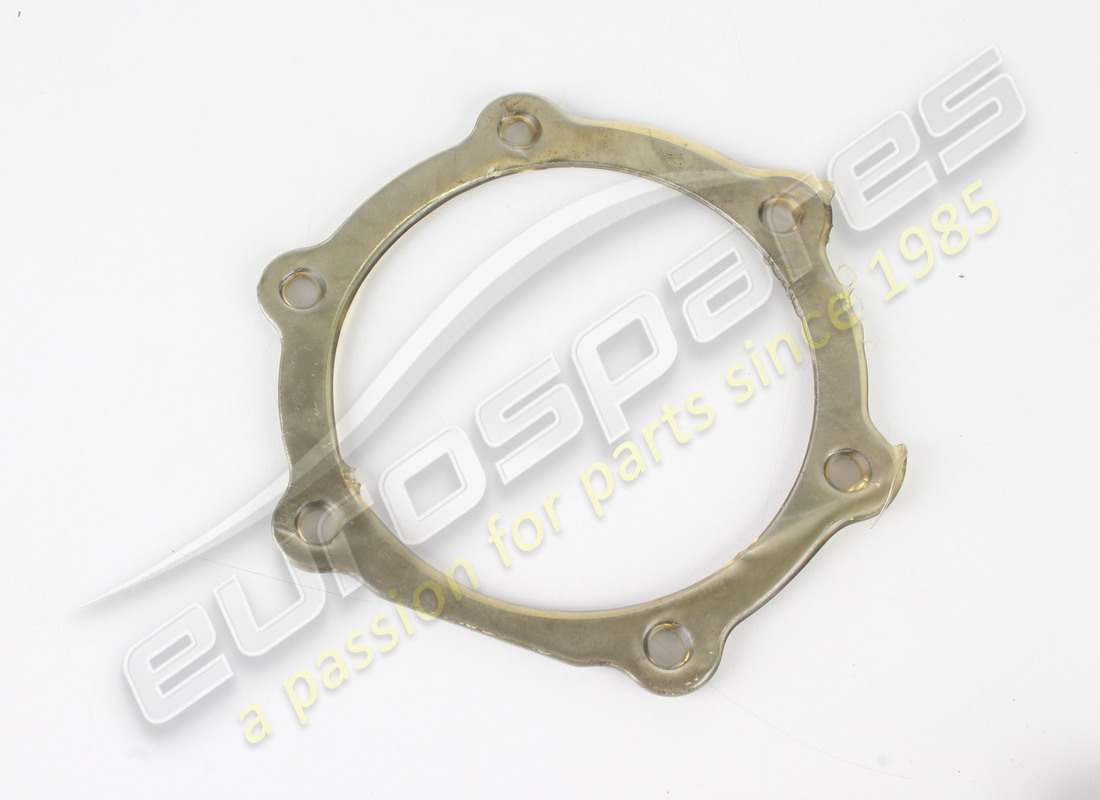

# 021
MPN: 150103
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.55 mm-
depuis £69,38
depuis £69,38
# 021
MPN: 150104
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.6 mm-
depuis £72,60
depuis £72,60
# 021
MPN: 150105
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.65 mm-
depuis £69,65
depuis £69,65
# 021
MPN: 150106
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.7 mm-
depuis £83,58
depuis £83,58
# 021
MPN: 150107
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.75 mm-
depuis £99,18
depuis £99,18
# 021
MPN: 150108
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.8 mm-
depuis £55,67
depuis £55,67
# 021
MPN: 175378
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.9 mm-
depuis £34,34
depuis £34,34
# 022
MPN: 14461381
JOINT TORIQUE
depuis £7,04
depuis £7,04
# 023
MPN: 12164721
NOIX
depuis £0,61
depuis £0,61
# 024
MPN: 12601474
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 102901 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 181617
JOINT GAUCHE
depuis £28,58
depuis £28,58
Cette pièce remplace la pièce numéro 182105 que nous avons en stock
# 025
MPN: 181618
JOINT DROIT
depuis £31,13
depuis £31,13
Cette pièce remplace le numéro de pièce 182103
# 026
MPN: 227196
support
depuis £22,64
depuis £22,64
# 027
MPN: 10441490
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 028
MPN: 10441390
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 029
MPN: 16183021
VIS
depuis £0,53
depuis £0,53
# 030
MPN: 115376
BAGUE
depuis £31,20
depuis £31,20
# 031
MPN: 150731
CASQUETTE
depuis £2,36
depuis £2,36
# 032
MPN: 10282460
joint
depuis £0,54
depuis £0,54
# 033
MPN: 16100811
NOIX
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 034
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 035
MPN: 251638
FILTRE A HUILE SUR BOITE DE VITESSES
depuis £418,41
depuis £418,41
# 036
MPN: 11199277
Rondelle
depuis £1,99
depuis £1,99
# 037
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 182119
JOINT TORIQUE
depuis £2,54
depuis £2,54
# 039
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 149694
SUPPORT DE MONTAGE DE TUYAU
depuis £3,27
depuis £3,27
Cette pièce remplace le numéro de pièce 223375
# 041
MPN: 215020
COUVERCLE DE BOITE DE VITESSES ARRIÈRE
Remplacement
Remplacement
# 042
MPN: 16100811
NOIX
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 043
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 044
MPN: 197797
RENIFLARD D'HUILE
depuis £18,42
depuis £18,42
# 045
MPN: 184995
ROULEMENT À BILLES
depuis £62,10
depuis £62,10
# 046
MPN: 185723
BAGUE SEEGER
depuis £2,58
depuis £2,58
# 047
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 049
MPN: 10275011
BOUCHON FILETÉ
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 050
MPN: 196868
DOUILLE EN CAOUTCHOUC
depuis £212,78
depuis £212,78
# 051
MPN: 196888
GOUJON D'ALIGNEMENT
depuis £5,29
depuis £5,29
# 052
MPN: 232920
VIS
depuis £8,32
depuis £8,32
Cette pièce remplace le numéro de pièce 166798
# 053
MPN: 126648
Rondelle
depuis £0,64
depuis £0,64
# 054
MPN: 12601474
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 102901 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 055
MPN: 249915
PLAQUE DE MONTAGE DE DOUILLE DE MONTAGE DE MOTEUR
depuis £15,78
depuis £15,78
# 056
MPN: 214259
Radiateur d'huile de boîte de vitesses
depuis £404,88
depuis £404,88
# 057
MPN: 103549
ŒILLET
depuis £0,74
depuis £0,74
# 058
MPN: 149707
CALE
depuis £0,65
depuis £0,65
# 059
MPN: 102741
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 060
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 061
MPN: 221999
TUYAU DE LIVRAISON D'HUILE
-Côté radiateur-
depuis £288,93
depuis £288,93
# 062
MPN: 221997
TUYAU DE RETOUR D'HUILE
-Côté radiateur-
depuis £386,06
depuis £386,06
# 063
MPN: 10181911
RACCORD DE TUYAU
depuis £3,65
depuis £3,65
# 064
MPN: 10261560
joint
depuis £0,47
depuis £0,47
# 065
MPN: 225419
TUYAU DE LIVRAISON D'HUILE
-Côté boîte de vitesses-
depuis £314,04
depuis £314,04
Cette pièce remplace le numéro de pièce 221998
# 066
MPN: 228642
TUYAU DE RETOUR D'HUILE
-Côté boîte de vitesses-
depuis £262,48
depuis £262,48
# 067
MPN: 213934
SUPPORT DE MONTAGE DE TUYAU
depuis £19,13
depuis £19,13
# 068
MPN: 193578
BAGUE
depuis £16,50
depuis £16,50
Cette pièce remplace le numéro de pièce 193435
# 069
MPN: 100750
PRINTEMPS
depuis £1,05
depuis £1,05
Cette pièce remplace le numéro de pièce 523899
# 070
MPN: 101612
BALLE
depuis £0,74
depuis £0,74
Cette pièce remplace le numéro de pièce 93309
# 071
MPN: 225333
joint
depuis £13,06
depuis £13,06
# 072
MPN: 225335
joint
depuis £7,48
depuis £7,48
# 073
MPN: 10441390
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 074
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 075
MPN: 11635724
VIS
depuis £0,47
depuis £0,47
# 076
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 077
MPN: 10902124
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
-part-diagram-0026.webp "FERRARI 599 SA APERTA (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES PRIMAIRE ET POMPE A HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 599 SA APERTA (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 599 SA APERTA (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 599 SA APERTA (RHD) TUYAU DE RACCORD MOTEUR/BOITE DE VITESSES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 599 SA APERTA (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 599 SA APERTA (RHD) COMMANDE HYDRAULIQUE DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 599 SA APERTA (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 599 SA APERTA (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 599 SA APERTA (RHD) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 599 SA APERTA (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 599 SA APERTA (RHD) ÉTRIER DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 599 SA APERTA (RHD) ÉTRIER DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 599 SA APERTA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 599 SA APERTA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 599 SA APERTA (RHD) RÉSERVOIR DE FLUIDE HYDRAULIQUE, POMPE ET BOBINE POUR SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 599 SA APERTA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 599 SA APERTA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 599 SA APERTA (RHD) SUSPENSION AVANT - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 599 SA APERTA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 599 SA APERTA (RHD) SUSPENSION ARRIÈRE - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 599 SA APERTA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 599 SA APERTA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 599 SA APERTA (RHD) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME AC - TUYAUX FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME AC - TUYAUX D'EAU SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI 599 SA APERTA (RHD) UNITÉ ÉVAPORATEUR ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI 599 SA APERTA (RHD) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI 599 SA APERTA (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 599 SA APERTA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 599 SA APERTA (RHD) CARROSSERIE - TOIT SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 599 SA APERTA (RHD) ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 599 SA APERTA (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 599 SA APERTA (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 599 SA APERTA (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 599 SA APERTA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 599 SA APERTA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 599 SA APERTA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 599 SA APERTA (RHD) ISOLATION DU PARE-FEU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 599 SA APERTA (RHD) ISOLATION DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 599 SA APERTA (RHD) ISOLATION DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 599 SA APERTA (RHD) GARNITURE ET TAPIS DE COMPARTIMENT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 599 SA APERTA (RHD) CEINTURE DE PARE-BRISE ET GARNITURE DE COMPARTIMENT PASSAGER ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 599 SA APERTA (RHD) TOIT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 599 SA APERTA (RHD) GARNITURE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 599 SA APERTA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 599 SA APERTA (RHD) COUVERCLE DE COFFRE À BAGAGES ET TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 599 SA APERTA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 599 SA APERTA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 599 SA APERTA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 599 SA APERTA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 599 SA APERTA (RHD) SIÈGE AVANT COMPLET ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 599 SA APERTA (RHD) SIÈGE AVANT - GARNITURE ET COMPOSANTS INTERNES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 599 SA APERTA (RHD) SIÈGE AVANT - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 599 SA APERTA (RHD) SIÈGE DE COURSE AVANT - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 599 SA APERTA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 599 SA APERTA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 599 SA APERTA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 599 SA APERTA (RHD) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 599 SA APERTA (RHD) INSTRUMENTATION SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 599 SA APERTA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 599 SA APERTA (RHD) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 599 SA APERTA (RHD) CAPTEUR DE MOUVEMENT SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 599 SA APERTA (RHD) CALCULATEURS DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 599 SA APERTA (RHD) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 599 SA APERTA (RHD) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 599 SA APERTA (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 599 SA APERTA (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 599 SA APERTA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 599 SA APERTA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 599 SA APERTA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 599 SA APERTA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 599 SA APERTA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 599 SA APERTA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 599 SA APERTA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 599 SA APERTA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE DISTRIBUTION - POUSSOIRS ET ARBRES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 599 SA APERTA (RHD) POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 599 SA APERTA (RHD) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 599 SA APERTA (RHD) RÉSERVOIR DE CARBURANT - ISOLATION ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 599 SA APERTA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 599 SA APERTA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 599 SA APERTA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE SOUFFLAGE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 599 SA APERTA (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 599 SA APERTA (RHD) SYSTÈME DE REFROIDISSEMENT - RADIATEUR ET RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 599 SA APERTA (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 599 SA APERTA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
