ferrari 599 sa aperta (usa) vilebrequin - bielles et pistons schéma des pièces

0002 - Vilebrequin - Bielles et Pistons

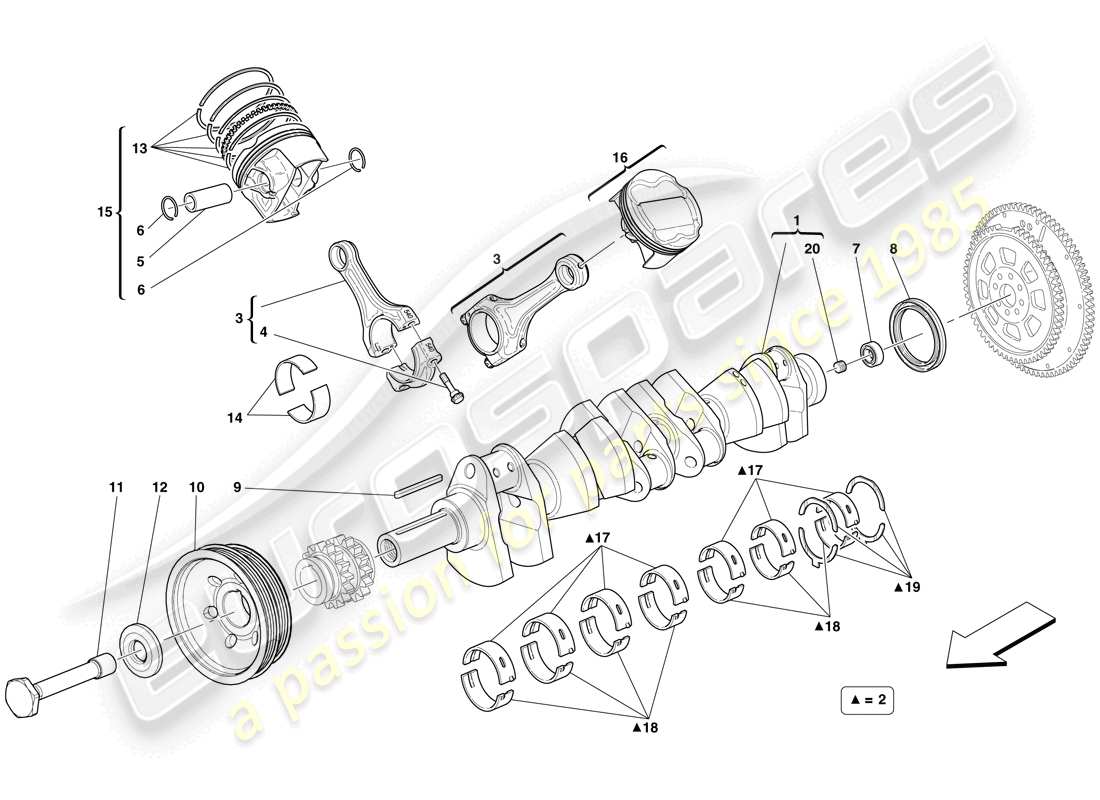

Ferrari 599 SA Aperta (USA) CRANKSHAFT - CONNECTING RODS AND PISTONS Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 260075
Vilebrequin
-Pas pour EU GS, UK-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 001
MPN: 260075
Vilebrequin
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 001
MPN: 278276
Vilebrequin
-Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £3 300,87
depuis £3 300,87
Cette pièce remplace le numéro de pièce 244007 - et 1 plus. Cliquez pour voir les détails
Vilebrequin Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 265099
JEU COMPLET DE DEMI-ROULEMENTS
-Vert- -Après épuisement, commander des pièces individuelles- -Pas pour EU GS, UK- -Applicable jusqu'à épuisement-
depuis £291,75
depuis £291,75
JEU COMPLET DE DEMI-ROULEMENTS Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 265099
JEU COMPLET DE DEMI-ROULEMENTS
-Vert- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088- -Applicable jusqu'à épuisement-
depuis £291,75
depuis £291,75
JEU COMPLET DE DEMI-ROULEMENTS Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 265100
JEU COMPLET DE DEMI-ROULEMENTS
-Bleu- -Après épuisement, commander des pièces individuelles- -Pas pour EU GS, UK- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 002
MPN: 265100
JEU COMPLET DE DEMI-ROULEMENTS
-Bleu- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 002
MPN: 265101
JEU COMPLET DE DEMI-ROULEMENTS
-Jaune- -Après épuisement, commander des pièces individuelles- -Pas pour EU GS, UK- -Applicable jusqu'à épuisement-
depuis £291,75
depuis £291,75
DEMI-ROULEMENTS SERIE COMPLETE Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 265101
JEU COMPLET DE DEMI-ROULEMENTS
-Jaune- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088- -Applicable jusqu'à épuisement-
depuis £291,75
depuis £291,75
DEMI-ROULEMENTS SERIE COMPLETE Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 282617
JEU COMPLET DE DEMI-ROULEMENTS
-Vert- -Sans plomb- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089- -Applicable jusqu'à épuisement-
depuis £77,21
depuis £77,21
Cette pièce remplace le numéro de pièce 227563
JEU DE DEMI-ROULEMENTS COMPLET -VERT- Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 282618
JEU COMPLET DE DEMI-ROULEMENTS
-Bleu- -Sans plomb- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089- -Applicable jusqu'à épuisement-
depuis £77,21
depuis £77,21
Cette pièce remplace le numéro de pièce 265100
JEU DE DEMI-ROULEMENTS COMPLET -BLEU- Genuine Ferrari Pièce – Nouveau (commander)
# 002
MPN: 282619
JEU COMPLET DE DEMI-ROULEMENTS
-Jaune- -Sans plomb- -Après épuisement, commander des pièces individuelles- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089- -Applicable jusqu'à épuisement-
depuis £77,21
depuis £77,21
Cette pièce remplace le numéro de pièce 227567
JEU DE DEMI-ROULEMENTS COMPLET Genuine Ferrari Pièce – Nouveau (commander)
# 003
MPN: 255290
BIELLE ET CAPUCHON COMPLETS
depuis £565,98
depuis £565,98
BIELLE COMPLÈTE ET Genuine Ferrari Pièce – Nouveau (commander)
# 004
MPN: 254806
VIS DE FIXATION DE BIELLE
depuis £16,99
depuis £16,99
SERRAGE DE BIELLE SC Genuine Ferrari Pièce – Nouveau (commander)
# 005
MPN: 175367
AXE DE PISTON
-Applicable jusqu'à épuisement-
depuis £39,38
depuis £39,38
ÉPINGLE. Genuine Ferrari Pièce – Nouveau (commander)
SPINOTTO (175367) Genuine Maserati Pièce – Nouveau en stock
# 006
MPN: 178890
BAGUE D'ARRÊT
-Applicable jusqu'à épuisement-
depuis £3,33
depuis £3,33
Cette pièce remplace le numéro de pièce 189521
PINCE À CLIP Genuine Ferrari Pièce – Nouveau (commander)
ARRÊTER LA BAGUE D. 20 (178890) Genuine Maserati Pièce – Nouveau (commander)
# 007
MPN: 103877
PALIER
depuis £15,20
depuis £15,20
Cette pièce remplace le numéro de pièce 24940440
ROULEMENT À BILLES Genuine Ferrari Pièce – Nouveau en stock
ROULEMENT À BILLES, 30-35 X 1 (103877) Genuine Maserati Pièce – Nouveau en stock
# 008
MPN: 240214
joint
depuis £34,00
depuis £34,00
Cette pièce remplace le numéro de pièce 239417
BAGUE D'ÉTANCHÉITÉ Genuine Ferrari Pièce – Nouveau en stock
JOINT DE COURSE DE VILEBREQUIN (240214) Genuine Maserati Pièce – Nouveau (commander)
# 009
MPN: 190981
Clé
depuis £0,56
depuis £0,56
Clé Genuine Ferrari Pièce – Nouveau (commander)
CLÉ (190981) Genuine Maserati Pièce – Nouveau (commander)
# 010
MPN: 261646
AMORTISSEUR DE TORSION
depuis £152,03
depuis £152,03
AMORTISSEUR DE TORSION Genuine Ferrari Pièce – Nouveau (commander)
# 011
MPN: 196216
VIS DE FIXATION AMORTISSEUR DE TORSION
depuis £21,08
depuis £21,08
VIS POUR FIXATION DU VOLET Genuine Ferrari Pièce – Nouveau (commander)
VIS POUR FIXATION DU VOLET Genuine Ferrari Pièce – Utilisée en stock
Supprimé de 458 moteur 199088
VIS FAST.TORS.DAMPER AU MANIVELLE (196216) Genuine Maserati Pièce – Nouveau (commander)
VIS FAST.TORS.DAMPER AU MANIVELLE (196216) Genuine Maserati Pièce – Utilisée en stock
Supprimé de 4200 moteur 81090
# 012
MPN: 192106
Rondelle
-Pas pour EU GS, UK-
depuis £3,01
depuis £3,01
Rondelle. Genuine Ferrari Pièce – Nouveau (commander)
ROSETTA LAVORATA D.20,5-52X7 (192106) Genuine Maserati Pièce – Nouveau (commander)
# 012
MPN: 192106
Rondelle
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £3,01
depuis £3,01
Rondelle. Genuine Ferrari Pièce – Nouveau (commander)
ROSETTA LAVORATA D.20,5-52X7 (192106) Genuine Maserati Pièce – Nouveau (commander)
# 012
MPN: 263683
Rondelle
-Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £10,31
depuis £10,31
Rondelle Genuine Ferrari Pièce – Nouveau (commander)
Rondelle Genuine Ferrari Pièce – Utilisée en stock
Rondelle DE FIXATION AMORTISSEUR (263683) Genuine Maserati Pièce – Nouveau en stock
# 013
MPN: 265102
JEU COMPLET DE SEGMENTS DE PISTON
depuis £85,49
depuis £85,49
JEU DE SEGMENTS DE PISTONS Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 244416
DEMI-ROULEMENT DE BIELLE
-Rouge- -Pas pour EU GS, UK-
depuis £13,51
depuis £13,51
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 244416
DEMI-ROULEMENT DE BIELLE
-Rouge- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £13,51
depuis £13,51
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Pas pour EU GS, UK-
depuis £13,51
depuis £13,51
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £13,51
depuis £13,51
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
# 014
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Pas pour EU GS, UK-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 014
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 014
MPN: 261718
DEMI-ROULEMENT DE BIELLE
-Rouge- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £10,03
depuis £10,03
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
DEMI-ROULEMENT DE BIELLE (261718) Genuine Maserati Pièce – Nouveau (commander)
# 014
MPN: 261719
DEMI-ROULEMENT DE BIELLE
-Bleu- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £10,03
depuis £10,03
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
DEMI-ROULEMENT DE BIELLE (261719) Genuine Maserati Pièce – Nouveau (commander)
# 014
MPN: 261720
DEMI-ROULEMENT DE BIELLE
-Noir- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £10,03
depuis £10,03
Cette pièce remplace le numéro de pièce 244418
DEMI-ROULEMENT DE BIELLE Genuine Ferrari Pièce – Nouveau (commander)
DEMI-ROULEMENT DE BIELLE (261720) Genuine Maserati Pièce – Nouveau (commander)
# 015
MPN: 261491
PISTON DROIT COMPLET AVEC ANNEAUX
depuis £341,84
depuis £341,84
PISTON DROIT COMPLET AVEC ANNEAU Genuine Ferrari Pièce – Nouveau (commander)
# 016
MPN: 261492
PISTON GAUCHE COMPLET AVEC ANNEAUX
depuis £388,20
depuis £388,20
PISTON GAUCHE COMPLET AVEC ANNEAU Genuine Ferrari Pièce – Nouveau (commander)
# 017
MPN: 195307
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour EU GS, UK-
depuis £32,61
depuis £32,61
DEMI-ROULEMENT SUPÉRIEUR -BLEU- -S Genuine Ferrari Pièce – Nouveau en stock
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 195307
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £32,61
depuis £32,61
DEMI-ROULEMENT SUPÉRIEUR -BLEU- -S Genuine Ferrari Pièce – Nouveau en stock
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 195308
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour EU GS, UK-
depuis £15,40
depuis £15,40
MOITIÉ SUPÉRIEURE -JAUNE- Genuine Ferrari Pièce – Nouveau (commander)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 195308
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £15,40
depuis £15,40
MOITIÉ SUPÉRIEURE -JAUNE- Genuine Ferrari Pièce – Nouveau (commander)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 198910
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour EU GS, UK-
depuis £15,40
depuis £15,40
MOITIÉ SUPÉRIEURE -VERT- Genuine Ferrari Pièce – Nouveau (commander)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 198910
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £15,40
depuis £15,40
MOITIÉ SUPÉRIEURE -VERT- Genuine Ferrari Pièce – Nouveau (commander)
Genuine Maserati Pièce (n'est plus disponible à la commande)
# 017
MPN: 268864
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £12,66
depuis £12,66
MOITIÉ SUPÉRIEURE Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ SUPÉRIEURE (268864) Genuine Maserati Pièce – Nouveau (commander)
# 017
MPN: 268865
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £12,17
depuis £12,17
MOITIÉ SUPÉRIEURE Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ SUPÉRIEURE (268865) Genuine Maserati Pièce – Nouveau (commander)
# 017
MPN: 268866
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £11,57
depuis £11,57
MOITIÉ SUPÉRIEURE Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ SUPÉRIEURE (268866) Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 200194
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour EU GS, UK-
depuis £16,70
depuis £16,70
DEMI-ROULEMENT INFÉRIEUR -BLEU- -S Genuine Ferrari Pièce – Nouveau en stock
DEMI-ROULEMENT INFERIEUR,BLU (200194) Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 200194
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £16,70
depuis £16,70
DEMI-ROULEMENT INFÉRIEUR -BLEU- -S Genuine Ferrari Pièce – Nouveau en stock
DEMI-ROULEMENT INFERIEUR,BLU (200194) Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 200195
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour EU GS, UK-
depuis £13,08
depuis £13,08
DEMI-ROULEMENT INFÉRIEUR -JAUNE- Genuine Ferrari Pièce – Nouveau en stock
DEMI-ROULEMENT INFÉRIEUR, JAUNE (200195) Genuine Maserati Pièce – Nouveau en stock
# 018
MPN: 200195
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £13,08
depuis £13,08
DEMI-ROULEMENT INFÉRIEUR -JAUNE- Genuine Ferrari Pièce – Nouveau en stock
DEMI-ROULEMENT INFÉRIEUR, JAUNE (200195) Genuine Maserati Pièce – Nouveau en stock
# 018
MPN: 200196
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour EU GS, UK-
depuis £14,31
depuis £14,31
DEMI-ROULEMENT INFERIEUR -VERT- Genuine Ferrari Pièce – Nouveau (commander)
DEMI-PALEMENT INFÉRIEUR, VERT (200196) Genuine Maserati Pièce – Nouveau en stock
# 018
MPN: 200196
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £14,31
depuis £14,31
DEMI-ROULEMENT INFERIEUR -VERT- Genuine Ferrari Pièce – Nouveau (commander)
DEMI-PALEMENT INFÉRIEUR, VERT (200196) Genuine Maserati Pièce – Nouveau en stock
# 018
MPN: 268869
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £11,86
depuis £11,86
DEMI-ROULEMENT INFÉRIEUR Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ INFÉRIEUR (268869) Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 268870
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £11,57
depuis £11,57
DEMI-ROULEMENT INFÉRIEUR Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ INFÉRIEUR (268870) Genuine Maserati Pièce – Nouveau (commander)
# 018
MPN: 268871
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £11,57
depuis £11,57
DEMI-ROULEMENT INFÉRIEUR Genuine Ferrari Pièce – Nouveau (commander)
MOITIÉ INFÉRIEUR (268871) Genuine Maserati Pièce – Nouveau (commander)
# 019
MPN: 222874
ANNEAU DE CALE
-Pas pour EU GS, UK-
depuis £17,08
depuis £17,08
CALE Genuine Ferrari Pièce – Nouveau en stock
CALAGE DU MOTEUR (222874) Genuine Maserati Pièce – Nouveau (commander)
# 019
MPN: 222874
ANNEAU DE CALE
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 175088-
depuis £17,08
depuis £17,08
CALE Genuine Ferrari Pièce – Nouveau en stock
CALAGE DU MOTEUR (222874) Genuine Maserati Pièce – Nouveau (commander)
# 019
MPN: 261727
ANNEAU DE CALE
-Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 175089-
depuis £5,69
depuis £5,69
CALE DE ROULEMENT DE VILEBREQUIN Genuine Ferrari Pièce – Nouveau en stock
CALAGE DU MOTEUR (261727) Genuine Maserati Pièce – Nouveau (commander)
# 020
MPN: 176396
BOUCHON FILETÉ
depuis £2,75
depuis £2,75
BOUCHON FILETÉ Genuine Ferrari Pièce – Nouveau en stock
BOUCHON FILETÉ (176396) Genuine Maserati Pièce – Nouveau (commander)
Traduction en cours Sélectionner Afficher tous les diagrammes Recherche Le plus pertinent Prix ​​décroissant Prix ​​croissant Traduction en cours 7 jours jours Commande de stock Commande urgente
