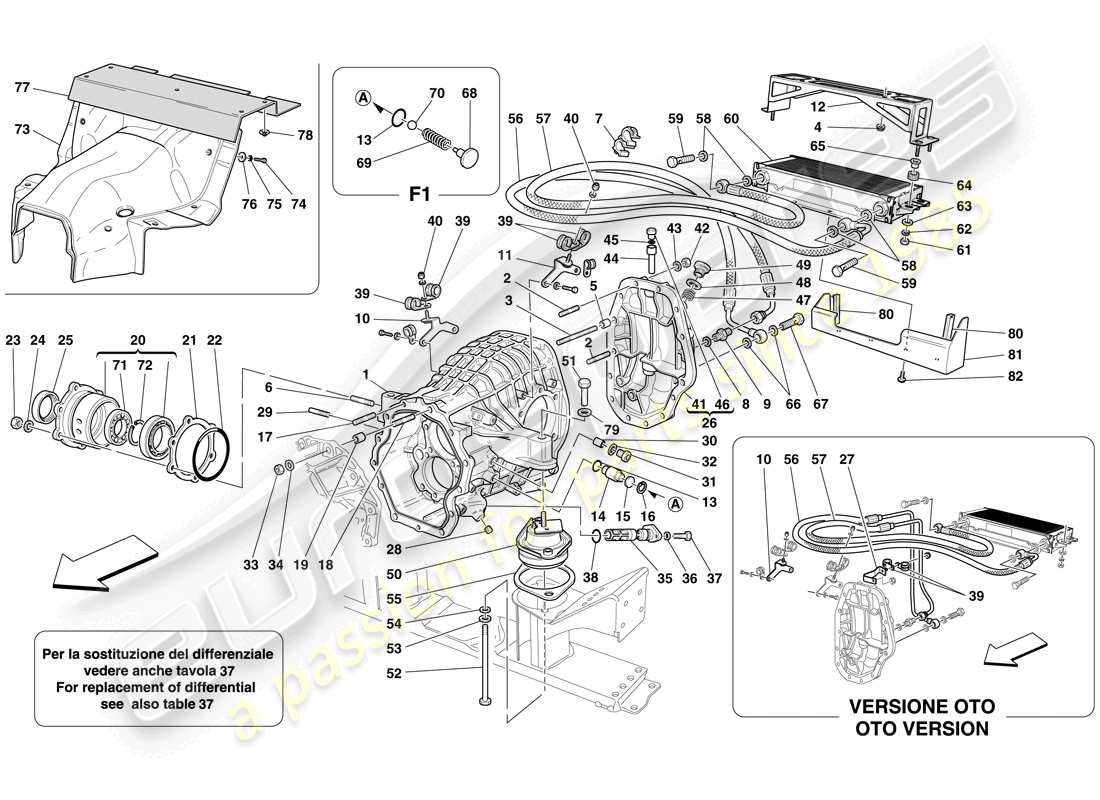

0032 - CARTER DE DIFFÉRENTIEL ET RADIATEUR DE REFROIDISSEMENT DE BOITE DE VITESSES
Ferrari 612 Scaglietti (RHD) DIFFERENTIAL CASE AND GEARBOX COOLING RADIATOR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 200431
ENSEMBLE CARTER DE BOITE DE VITESSES
-Applicable jusqu'à la boîte de vitesses n° 197- -Applicable jusqu'au moteur n° 90177-
# 000
MPN: 210492
ENSEMBLE CARTER DE BOITE DE VITESSES
-Applicable à partir de la boîte de vitesses n°3- -Applicable à partir du moteur n°90178 jusqu'au moteur n°112142- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 000
MPN: 227408
ENSEMBLE CARTER DE BOITE DE VITESSES
- Applicable à partir de la boîte de vitesses n° 1368- - Applicable à partir du moteur n° 112143- - Applicable après épuisement de 210492-
depuis £12 038,10
depuis £12 038,10
Cette pièce remplace le numéro de pièce 210492
# 001
MPN: 210494
4TH SECTION DU CARTER DE BOITE DE VITESSES
-Avec carter de boîte de vitesses complet 200431 et 210492-
# 001
MPN: 227410
4TH SECTION DU CARTER DE BOITE DE VITESSES
-Livré avec carter de boîte de vitesses complet, 227408-
# 002
MPN: 13543624
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 003
MPN: 13543724
GOUJON
depuis £0,90
depuis £0,90
Cette pièce remplace le numéro de pièce 13543721
# 004
MPN: 14048115
NOIX
-N'est plus fourni- -Remplacé par 14058411-
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 14048611 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 14058411
NOIX
depuis £0,53
depuis £0,53
# 005
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 006
MPN: 13546224
GOUJON
depuis £8,57
depuis £8,57
Cette pièce remplace la pièce numéro 13546124 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 140728
CLIP DE FIXATION
depuis £0,47
depuis £0,47
# 008
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 009
MPN: 198141
CONNECTEUR
-Applicable jusqu'à la boîte de vitesses n° 208- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 009
MPN: 217788
CONNECTEUR
- Applicable à partir de la boîte de vitesses n° 209- - Applicable après épuisement de 198141-
depuis £28,62
depuis £28,62
Cette pièce remplace le numéro de pièce 198141
# 010
MPN: 199017
SUPPORT DROIT
-Pas pour OTO-
depuis £16,81
depuis £16,81
# 010
MPN: 244681
SUPPORT DROIT
-Applicable pour OTO-
depuis £336,41
depuis £336,41
# 011
MPN: 199018
SUPPORT GAUCHE
depuis £16,81
depuis £16,81
# 012
MPN: 202294
SUPPORT DE MONTAGE DE RADIATEUR D'HUILE
depuis £14,01
depuis £14,01
# 013
MPN: 14453381
JOINT TORIQUE
depuis £0,79
depuis £0,79
Cette pièce remplace le numéro de pièce 14453380
# 014
MPN: 153719
TIGE
-Pas pour la boîte de vitesses F1-
depuis £15,14
depuis £15,14
# 015
MPN: 154698
TAMPON
-Pas pour la boîte de vitesses F1-
depuis £2,08
depuis £2,08
Cette pièce remplace le numéro de pièce 153709
# 016
MPN: 11057476
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 017
MPN: 13543524
GOUJON
depuis £2,16
depuis £2,16
Cette pièce remplace le numéro de pièce 13543521
# 018
MPN: 13543624
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13543621
# 019
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 020
MPN: 189098
COUVERCLE DIFFÉRENTIEL DROIT COMPLET
depuis £490,59
depuis £490,59
Cette pièce remplace le numéro de pièce 189099
# 020
MPN: 189100
COUVERCLE DIFFÉRENTIEL GAUCHE COMPLET
depuis £490,59
depuis £490,59
Cette pièce remplace le numéro de pièce 189101
# 021
MPN: 150099
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.3 mm-
depuis £72,60
depuis £72,60
# 021
MPN: 150100
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.4 mm-
depuis £30,62
depuis £30,62
# 021
MPN: 150101
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.5 mm-
depuis £55,67
depuis £55,67
# 021
MPN: 150102
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.6 mm-
depuis £55,67
depuis £55,67
# 021
MPN: 150103
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.7 mm-
depuis £69,38
depuis £69,38
# 021
MPN: 150104
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.8 mm-
depuis £72,60
depuis £72,60
# 021
MPN: 150105
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.9 mm-
depuis £69,65
depuis £69,65
# 021
MPN: 150106
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.45 mm-
depuis £83,58
depuis £83,58
# 021
MPN: 150107
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.55 mm-
depuis £99,18
depuis £99,18
# 021
MPN: 150108
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.65 mm-
depuis £55,67
depuis £55,67
# 021
MPN: 175378
CALE DE COUVERCLE DE DIFFÉRENTIEL
-Ème. 1.75 mm-
depuis £34,34
depuis £34,34
# 022
MPN: 14461381
JOINT TORIQUE
depuis £7,04
depuis £7,04
# 023
MPN: 12164721
NOIX
depuis £0,61
depuis £0,61
# 024
MPN: 12601474
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 102901 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 181617
JOINT GAUCHE
depuis £28,58
depuis £28,58
Cette pièce remplace la pièce numéro 182105 que nous avons en stock
# 025
MPN: 181618
JOINT DROIT
depuis £31,13
depuis £31,13
Cette pièce remplace le numéro de pièce 182103
# 026
MPN: 222474
COMPL. COUVERCLE DE BOITE DE VITESSES ARRIÈRE
depuis £220,21
depuis £220,21
Cette pièce remplace le numéro de pièce 190240 - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 213934
support
-Applicable pour OTO-
depuis £19,13
depuis £19,13
# 028
MPN: 14326050
CASQUETTE
depuis £1,00
depuis £1,00
# 029
MPN: 16183021
VIS
depuis £0,53
depuis £0,53
# 030
MPN: 115376
BAGUE
depuis £31,20
depuis £31,20
# 031
MPN: 150731
CASQUETTE
depuis £2,36
depuis £2,36
# 032
MPN: 10282460
joint
depuis £0,54
depuis £0,54
# 033
MPN: 16100811
NOIX
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 033
MPN: 16100812
NOIX
-N'est plus fourni- -Remplacé par 16100811-
depuis £0,71
depuis £0,71
# 034
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 035
MPN: 143939

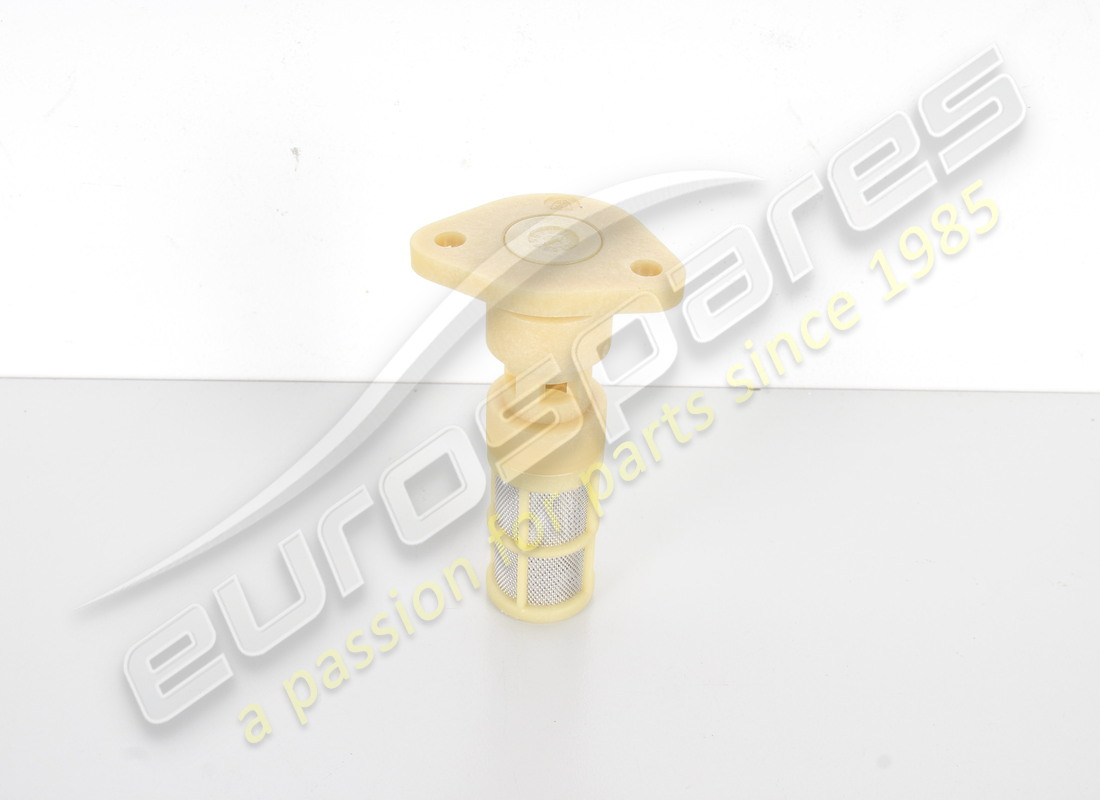

FILTRE A HUILE BOITE DE VITESSES
-N'est plus fourni- -Remplacé par 251638-
depuis £50,34
depuis £50,34
# 035
MPN: 251638
FILTRE A HUILE BOITE DE VITESSES
depuis £418,41
depuis £418,41
# 036
MPN: 11199277
Rondelle
depuis £1,99
depuis £1,99
# 037
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 182119
JOINT TORIQUE
depuis £2,54
depuis £2,54
# 039
MPN: 10441590
SUPPORT AVEC GAINE
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 10113600
# 040
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 190240
COUVERCLE DE BOITE DE VITESSES ARRIÈRE
-Remplacé par 222474 réf. 80- -Applicable jusqu'à épuisement- -N'est plus fourni-
Remplacement
Remplacement
# 041
MPN: 215020
COUVERCLE DE BOITE DE VITESSES ARRIÈRE
-Remplacé par 222474 réf. 80- -Applicable après épuisement de 190240- -N'est plus fourni-
Remplacement
Remplacement
# 042
MPN: 16100811
NOIX
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 16100011 - et 3 plus. Cliquez pour voir les détails
# 042
MPN: 16100812
NOIX
-N'est plus fourni- -Remplacé par 16100811-
depuis £0,71
depuis £0,71
# 043
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 044
MPN: 153500
EXTENSION POUR RENIFLARD D'HUILE
-Applicable pour le capot arrière 190240 réf. 41-
depuis £6,92
depuis £6,92
# 045
MPN: 13415400
DISQUE D'ÉTANCHÉITÉ D'HUILE POUR RENIFLARD
-Applicable pour le capot arrière 190240 réf. 41-
depuis £0,71
depuis £0,71
# 046
MPN: 13414691
RENIFLARD D'HUILE
-Applicable pour le capot arrière 190240 réf. 41- -Remplacé par 222474 réf. 80- -N'est plus fourni-
depuis £5,98
depuis £5,98
# 046
MPN: 197797
RENIFLARD D'HUILE
-Applicable pour le capot arrière 215020 réf. 41- -Remplacé par 222474 réf. 80- -N'est plus fourni-
depuis £18,42
depuis £18,42
# 047
MPN: 112254
INSERT FILETÉ
depuis £2,44
depuis £2,44
# 048
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 049
MPN: 10275011
BOUCHON FILETÉ
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 050

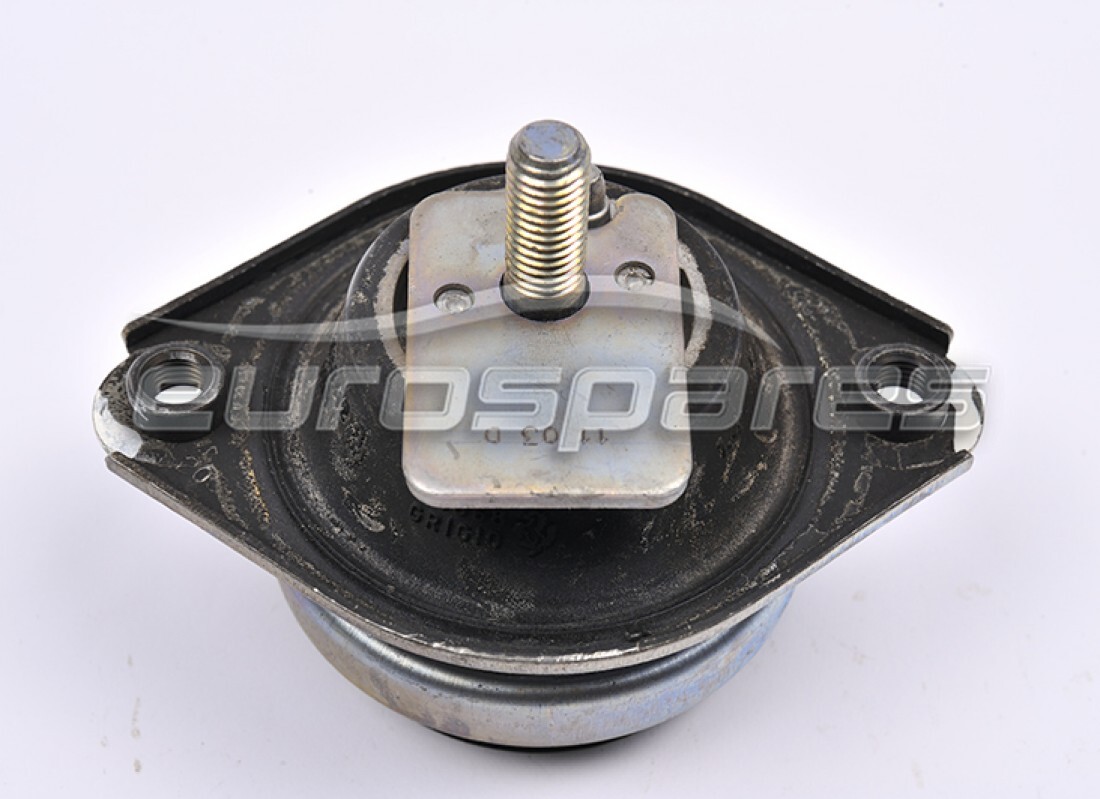

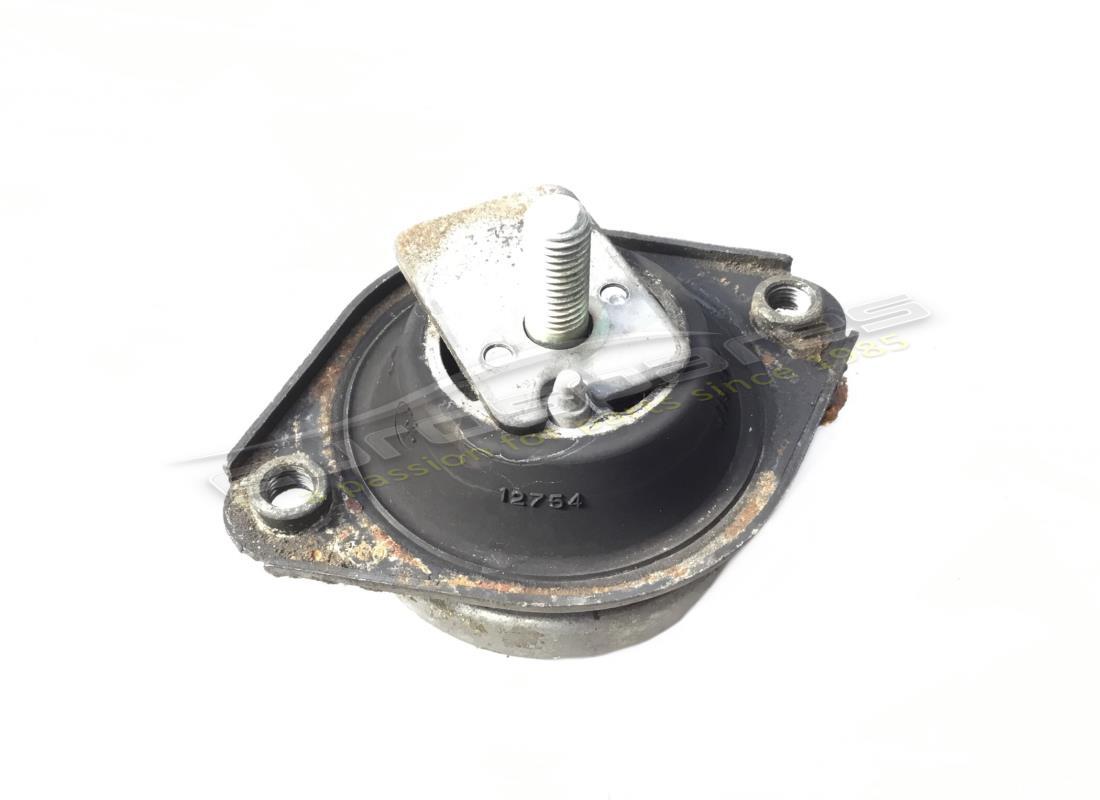

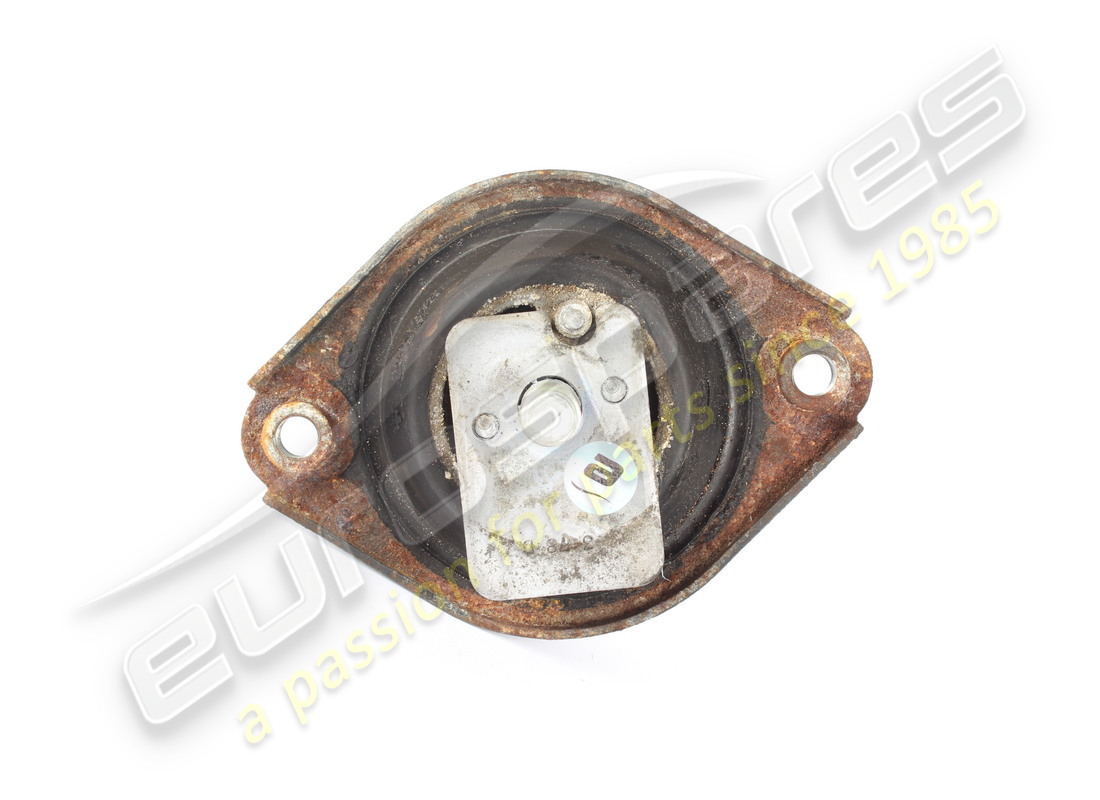

MPN: 196868
DOUILLE ÉLASTIQUE
depuis £212,78
depuis £212,78
# 051
MPN: 196888
GOUJON DE LOCALISATION
depuis £5,29
depuis £5,29
# 052
MPN: 166798
VIS
-N'est plus fourni- -Remplacé par 232920-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 195966
# 052
MPN: 195966
VIS
-N'est plus fourni- -Remplacé par 166798-
Remplacement
Remplacement
# 052
MPN: 232920
VIS
depuis £8,32
depuis £8,32
Cette pièce remplace le numéro de pièce 166798
# 053
MPN: 126648
Rondelle
depuis £0,64
depuis £0,64
# 053
MPN: 14496624
Rondelle
-N'est plus fourni- -Remplacé par 126648-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14496601 - et 2 plus. Cliquez pour voir les détails
# 054
MPN: 12601474
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 102901 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 055

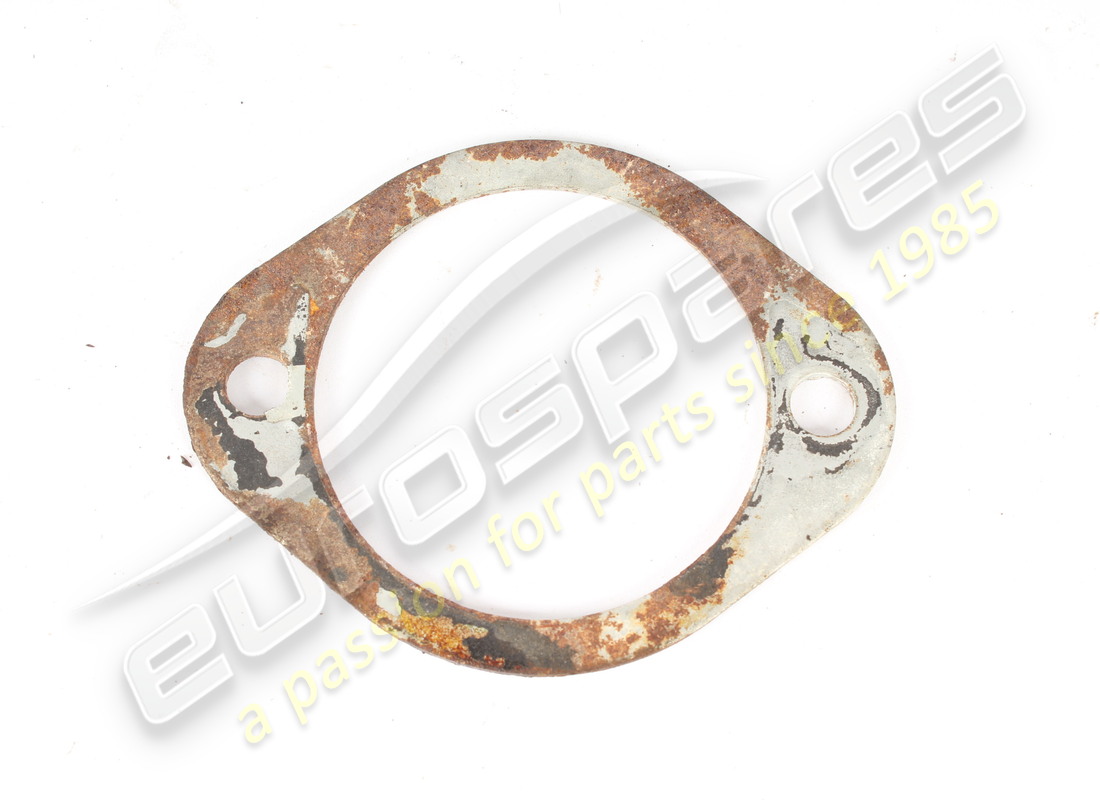

MPN: 196333
PLAQUE DE MONTAGE DE DOUILLE DE MOTEUR
-N'est plus fourni- -Remplacé par 249915-
depuis £6,41
depuis £6,41
# 055
MPN: 249915
PLAQUE DE MONTAGE DE DOUILLE DE MOTEUR
depuis £15,78
depuis £15,78
# 056
MPN: 203323
TUYAU DE RETOUR D'HUILE
-Pas pour OTO-
depuis £176,94
depuis £176,94
# 056
MPN: 243429
TUYAU DE RETOUR D'HUILE
-Applicable pour OTO-
depuis £254,81
depuis £254,81
# 057
MPN: 203322
TUYAU DE LIVRAISON D'HUILE
-Pas pour OTO-
depuis £249,57
depuis £249,57
# 057
MPN: 243428
TUYAU DE LIVRAISON D'HUILE
-Applicable pour OTO-
depuis £245,38
depuis £245,38
# 058
MPN: 10261560
joint
depuis £0,47
depuis £0,47
# 059
MPN: 10181911
RACCORD DE TUYAU
depuis £3,65
depuis £3,65
# 060
MPN: 200534
Radiateur d'huile de boîte de vitesses
depuis £280,30
depuis £280,30
# 061
MPN: 14048115
NOIX
-N'est plus fourni- -Remplacé par 14058411-
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 14048611 - et 1 plus. Cliquez pour voir les détails
# 061
MPN: 14058411
NOIX
depuis £0,53
depuis £0,53
# 062
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 063
MPN: 12644424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 064
MPN: 103549
Passe-câble
depuis £0,74
depuis £0,74
# 065
MPN: 149707
CALE
depuis £0,65
depuis £0,65
# 066
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 067
MPN: 195589
RACCORD DE TUYAU
depuis £11,31
depuis £11,31
# 068
MPN: 193578
BAGUE
-Applicable pour F1 boîte de vitesses-
depuis £16,50
depuis £16,50
Cette pièce remplace le numéro de pièce 193435
# 069
MPN: 100750
PRINTEMPS
-Applicable pour F1 boîte de vitesses-
depuis £1,05
depuis £1,05
Cette pièce remplace le numéro de pièce 523899
# 070
MPN: 101612
BALLE
-Applicable pour F1 boîte de vitesses-
depuis £0,74
depuis £0,74
Cette pièce remplace le numéro de pièce 93309
# 071
MPN: 184995
ROULEMENT À BILLES
depuis £62,10
depuis £62,10
# 072
MPN: 185723
BAGUE SEEGER
depuis £2,65
depuis £2,65
# 073
MPN: 66964000
BOUCLIER THERMIQUE
-Applicable jusqu'au Cul. N° 77253- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 073
MPN: 67622200
BOUCLIER THERMIQUE
-Applicable jusqu'au Cul. N° 77253- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 073
MPN: 80992600
BOUCLIER THERMIQUE
-Applicable à partir du Ass. N° 77254- -Applicable pour F1 boîte de vitesses-
depuis £934,35
depuis £934,35
Cette pièce remplace le numéro de pièce 66964000
# 073
MPN: 80992700
BOUCLIER THERMIQUE
-Applicable à partir du Ass. N° 77254- -Pas pour la boîte de vitesses F1-
Cette pièce remplace le numéro de pièce 67622200
# 074
MPN: 10902380
VIS
depuis £1,25
depuis £1,25
# 075
MPN: 12648978
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 12643770 que nous avons en stock
# 075
MPN: 14488670
Rondelle
-N'est plus fourni- -Remplacé par 12648978-
depuis £0,71
depuis £0,71
# 076
MPN: 12643701
Rondelle
-Applicable aux boucliers 80992700 et 80992600 réf. 73-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 076
MPN: 12643770
Rondelle
-N'est plus fourni- -Remplacé par 12648978-
depuis £0,71
depuis £0,71
# 076
MPN: 12648978
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 12643770 que nous avons en stock
# 077
MPN: 66965600
BOUCLIER
depuis £103,81
depuis £103,81
# 078
MPN: 14228076
PLAQUE
-N'est plus fourni- -Remplacé par 68313900-
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 14228074
# 078
MPN: 68313900
PLAQUE
depuis £0,47
depuis £0,47
# 079
MPN: 12601879
Rondelle
depuis £0,51
depuis £0,51
# 080
MPN: 245805
AMORTISSEUR DE VIBRATIONS
depuis £0,80
depuis £0,80
# 081
MPN: 234246
GARDE
depuis £62,22
depuis £62,22
# 082
MPN: 169814
VIS
depuis £0,77
depuis £0,77
Cette pièce remplace le numéro de pièce 13288119 - et 1 plus. Cliquez pour voir les détails
-part-diagram-0033.webp "FERRARI 612 SCAGLIETTI (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES PRIMAIRE ET POMPE A HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 612 SCAGLIETTI (RHD) ENGRENAGES D'ARBRE DE BOITE DE VITESSES SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 612 SCAGLIETTI (RHD) TUYAU DE RACCORD MOTEUR/BOITE DE VITESSES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 612 SCAGLIETTI (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDE HYDRAULIQUE DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 612 SCAGLIETTI (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 612 SCAGLIETTI (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 612 SCAGLIETTI (RHD) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 612 SCAGLIETTI (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 612 SCAGLIETTI (RHD) ÉTRIER DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 612 SCAGLIETTI (RHD) ÉTRIER DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI 612 SCAGLIETTI (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI 612 SCAGLIETTI (RHD) RÉSERVOIR DE FLUIDE HYDRAULIQUE POUR SYSTÈME DE DIRECTION ASSISTÉE ET BOBINE SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI 612 SCAGLIETTI (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI 612 SCAGLIETTI (RHD) POMPE DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI 612 SCAGLIETTI (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI 612 SCAGLIETTI (RHD) SUSPENSION AVANT - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI 612 SCAGLIETTI (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0057.webp "FERRARI 612 SCAGLIETTI (RHD) SUSPENSION ARRIÈRE - BRAS ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-0058.webp "FERRARI 612 SCAGLIETTI (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0059.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0060.webp "FERRARI 612 SCAGLIETTI (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0061.webp "FERRARI 612 SCAGLIETTI (RHD) ALTERNATEUR - DEMARREUR - COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0062.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME AC - TUYAUX FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0063.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME AC - TUYAUX D'EAU SCHÉMA DES PIÈCES")
-part-diagram-0064.webp "FERRARI 612 SCAGLIETTI (RHD) UNITÉ ÉVAPORATEUR ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0065.webp "FERRARI 612 SCAGLIETTI (RHD) OUTILS FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0066.webp "FERRARI 612 SCAGLIETTI (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0067.webp "FERRARI 612 SCAGLIETTI (RHD) ROUE DE SECOURS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0068.webp "FERRARI 612 SCAGLIETTI (RHD) ATTACHES DE ROUE DE SECOURS ET DE SAC À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 612 SCAGLIETTI (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 612 SCAGLIETTI (RHD) CARROSSERIE - TOIT SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 612 SCAGLIETTI (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 612 SCAGLIETTI (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 612 SCAGLIETTI (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 612 SCAGLIETTI (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 612 SCAGLIETTI (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 612 SCAGLIETTI (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 612 SCAGLIETTI (RHD) ISOLATION DU PARE-FEU DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 612 SCAGLIETTI (RHD) ISOLATION DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 612 SCAGLIETTI (RHD) ISOLATION DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 612 SCAGLIETTI (RHD) GARNITURE ET TAPIS DE COMPARTIMENT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 612 SCAGLIETTI (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 612 SCAGLIETTI (RHD) GARNITURE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 612 SCAGLIETTI (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 612 SCAGLIETTI (RHD) COUVERCLE DE COFFRE À BAGAGES ET TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 612 SCAGLIETTI (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 612 SCAGLIETTI (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 612 SCAGLIETTI (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 612 SCAGLIETTI (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 612 SCAGLIETTI (RHD) SIÈGE AVANT ÉLECTRIQUE - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 612 SCAGLIETTI (RHD) SIÈGE AVANT ÉLECTRIQUE - CEINTURES DE SÉCURITÉ ET DISPOSITIFS SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 612 SCAGLIETTI (RHD) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 612 SCAGLIETTI (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 612 SCAGLIETTI (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 612 SCAGLIETTI (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 612 SCAGLIETTI (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 612 SCAGLIETTI (RHD) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 612 SCAGLIETTI (RHD) INSTRUMENTATION SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 612 SCAGLIETTI (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 612 SCAGLIETTI (RHD) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 612 SCAGLIETTI (RHD) CAPTEURS D'ACCÉLÉRATION SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 612 SCAGLIETTI (RHD) CALCULATEURS DE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 612 SCAGLIETTI (RHD) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 612 SCAGLIETTI (RHD) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 612 SCAGLIETTI (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 612 SCAGLIETTI (RHD) AUDIO - SYSTÈME GPS SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 612 SCAGLIETTI (RHD) MODULE TÉLÉPHONE-GPS PRO EN LIGNE SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME AUDIO - VERSION AMÉLIORÉE SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 612 SCAGLIETTI (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 612 SCAGLIETTI (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 612 SCAGLIETTI (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 612 SCAGLIETTI (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 612 SCAGLIETTI (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 612 SCAGLIETTI (RHD) CARTER MOTEUR - COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 612 SCAGLIETTI (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 612 SCAGLIETTI (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 612 SCAGLIETTI (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 612 SCAGLIETTI (RHD) DISTRIBUTION - SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 612 SCAGLIETTI (RHD) CAPOTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 612 SCAGLIETTI (RHD) POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 612 SCAGLIETTI (RHD) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 612 SCAGLIETTI (RHD) RÉSERVOIR DE CARBURANT - ISOLATION ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 612 SCAGLIETTI (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 612 SCAGLIETTI (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 612 SCAGLIETTI (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE COMMANDE DE VANNE DE DÉRIVATION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE SOUFFLAGE SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 612 SCAGLIETTI (RHD) LUBRIFICATION - POMPES À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 612 SCAGLIETTI (RHD) LUBRIFICATION - CARTER D'HUILE ET FILTRES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 612 SCAGLIETTI (RHD) SYSTÈME DE REFROIDISSEMENT - RADIATEUR ET RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 612 SCAGLIETTI (RHD) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 612 SCAGLIETTI (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 612 SCAGLIETTI (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 612 SCAGLIETTI (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 612 SCAGLIETTI (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
