0013 - Prise d'air

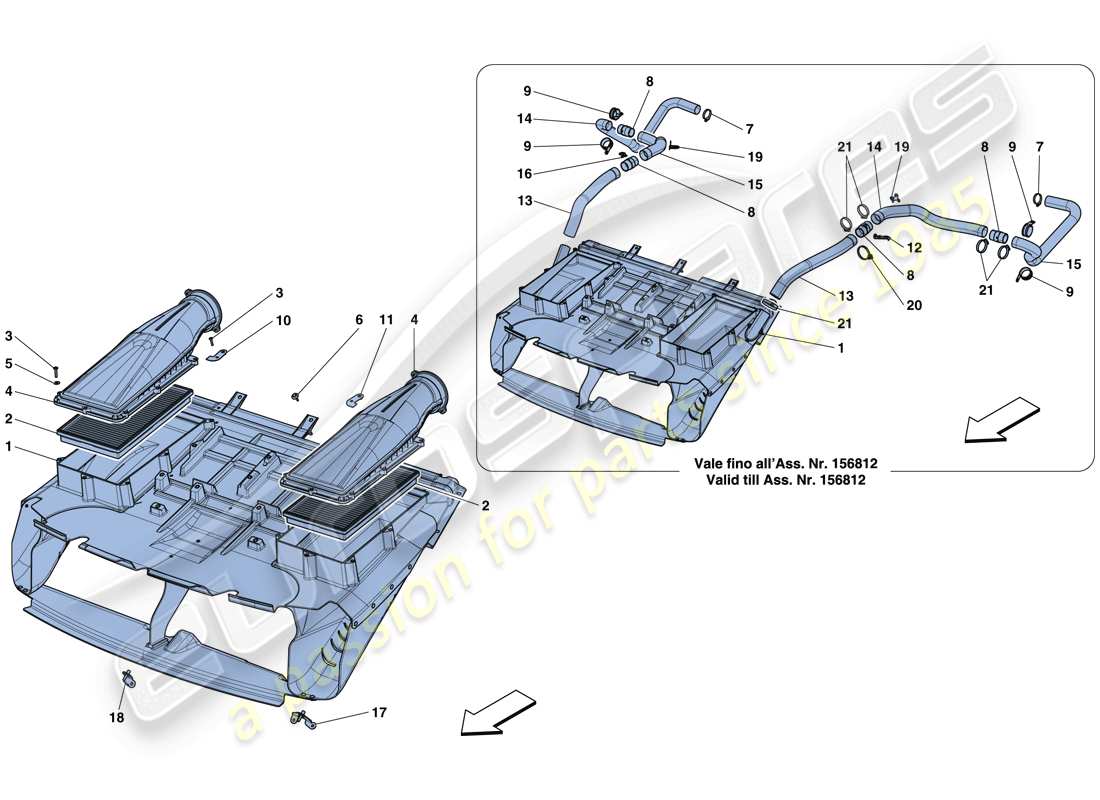

Ferrari 812 Superfast (RHD) AIR INTAKE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
340702
CONDUIT D'AIR
-Pas pour CINA, USA, CDN, GOLFO, USA LIGHT- -Applicable jusqu'au Ass. Non : 156812-
depuis
£896,60
depuis
£896,60
#
001
MPN:
342366
CONDUIT D'AIR
-Applicable pour CINA, USA, CDN, GOLFO, USA LIGHT- -Applicable jusqu'à Ass. Non : 156812-
depuis
£924,91
depuis
£924,91
#
001
MPN:
823866
CONDUIT D'AIR
-Pas pour EU GS, AUS, CINA, USA, CDN, GOLFO, UK, USA LIGHT- -Applicable à partir d'Ass. Non : 156813-
depuis
£887,16
depuis
£887,16
#
001
MPN:
823879
CONDUIT D'AIR
-Applicable pour EU GS, AUS, CINA, USA, CDN, GOLFO, UK, USA LIGHT- -Applicable à partir d'Ass. Non : 156813-
depuis
£915,47
depuis
£915,47
#
002
MPN:
291688
FILTRE À AIR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis
£58,69
depuis
£58,69
#
002
MPN:
291688
FILTRE À AIR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152775-
depuis
£58,69
depuis
£58,69
#
002
MPN:
291689
FILTRE À AIR
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. N° 152776- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
002
MPN:
291689
FILTRE À AIR
-Applicable pour USA, CDN, USA LIGHT- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
002
MPN:
842754
FILTRE À AIR
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. N° 152776- - Applicable après épuisement de 291689-
depuis
£151,72
depuis
£151,72
Cette pièce remplace le numéro de pièce 291689
#
002
MPN:
842754
FILTRE À AIR
-Applicable aux États-Unis, au Canada et aux États-Unis LIGHT- -Applicable après épuisement de 291689-
depuis
£151,72
depuis
£151,72
Cette pièce remplace le numéro de pièce 291689
#
003
MPN:
85692300
VIS
-M5 X 20-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 83914200
#
003
MPN:
85834000
VIS
-M5 X 25-
depuis
£0,47
depuis
£0,47
#
004
MPN:
333295
COUVERCLE DE FILTRE À AIR
depuis
£27,41
depuis
£27,41
#
004
MPN:
333296
COUVERCLE DE FILTRE À AIR
-Applicable au couvercle de la boîte de filtre à charbon-
depuis
£2 551,08
depuis
£2 551,08
#
005
MPN:
86321000
Rondelle
-Applicable au couvercle de la boîte de filtre à charbon-
depuis
£3,33
depuis
£3,33
#
006
MPN:
15699804
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 85862600
#
007
MPN:
296782
COLLIER À VIS
-Applicable jusqu'au Cul. Non : 156812-
depuis
£5,19
depuis
£5,19
Cette pièce remplace le numéro de pièce 12174090
#
008
MPN:
270296
TUYAU PORTE-MEMBRANE
-D. 38- - Applicable jusqu'au Ass. Non. 156812-
depuis
£14,01
depuis
£14,01
#
009
MPN:
175119
SUPPORT AVEC GAINE
-Applicable jusqu'au Cul. Non : 156812-
depuis
£4,05
depuis
£4,05
#
010
MPN:
338528
SUPPORT DE FIXATION DROIT
depuis
£10,37
depuis
£10,37
#
010
MPN:
338620
SUPPORT DE FIXATION DROIT
-Applicable au couvercle de la boîte de filtre à charbon-
depuis
£14,14
depuis
£14,14
#
011
MPN:
338529
SUPPORT DE FIXATION GAUCHE
depuis
£10,37
depuis
£10,37
#
011
MPN:
338624
SUPPORT DE FIXATION GAUCHE
-Applicable au couvercle de la boîte de filtre à charbon-
depuis
£14,14
depuis
£14,14
#
012
MPN:
336067
SUPPORT DE FIXATION DE TUYAU DE RÉSONATEUR GAUCHE
-Applicable jusqu'au Cul. Non : 156812-
depuis
£12,26
depuis
£12,26
#
013
MPN:
339297
TUYAU ENROULÉ
-Applicable jusqu'au Cul. Non : 156812-
depuis
£75,49
depuis
£75,49
#
014
MPN:
339296
TUYAU ENROULÉ
-Applicable jusqu'au Cul. Non : 156812-
depuis
£73,60
depuis
£73,60
#
015
MPN:
293051
TUYAU ENROULÉ
-Applicable jusqu'au Cul. Non : 156812-
depuis
£47,75
depuis
£47,75
Cette pièce remplace le numéro de pièce 283572
- et 1 plus. Cliquez pour voir les détails
#
016
MPN:
336066
SUPPORT DE FIXATION DE TUYAU DE RÉSONATEUR DROIT
-Applicable jusqu'au Cul. Non : 156812-
depuis
£12,26
depuis
£12,26
#
017
MPN:
330023
SUPPORT DE MONTAGE POUR CONDUIT GAUCHE
depuis
£13,20
depuis
£13,20
#
018
MPN:
330024
SUPPORT DE MONTAGE POUR CONDUIT DROIT
depuis
£13,20
depuis
£13,20
#
019
MPN:
336068
support
-Applicable jusqu'au Cul. Non : 156812-
depuis
£13,20
depuis
£13,20
#
020
MPN:
217854
ANNEAU DE SERRAGE
-Applicable jusqu'au Cul. Non : 156812-
depuis
£0,51
depuis
£0,51
#
021
MPN:
262114
COLLIER
-Applicable jusqu'au Cul. Non : 156812-
depuis
£0,68
depuis
£0,68
Cette pièce remplace le numéro de pièce 10861170
-part-diagram-0014.webp "FERRARI 812 SUPERFAST (RHD) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 812 SUPERFAST (RHD) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 812 SUPERFAST (RHD) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 812 SUPERFAST (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 812 SUPERFAST (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 812 SUPERFAST (RHD) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 812 SUPERFAST (RHD) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 812 SUPERFAST (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 812 SUPERFAST (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 812 SUPERFAST (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 812 SUPERFAST (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 812 SUPERFAST (RHD) BOÎTE DE DIRECTION ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 812 SUPERFAST (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 812 SUPERFAST (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 812 SUPERFAST (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 812 SUPERFAST (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 812 SUPERFAST (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 812 SUPERFAST (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 812 SUPERFAST (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 812 SUPERFAST (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 812 SUPERFAST (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 812 SUPERFAST (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 812 SUPERFAST (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 812 SUPERFAST (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 812 SUPERFAST (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 812 SUPERFAST (RHD) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 812 SUPERFAST (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 812 SUPERFAST (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 812 SUPERFAST (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 812 SUPERFAST (RHD) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 812 SUPERFAST (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 812 SUPERFAST (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 812 SUPERFAST (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 812 SUPERFAST (RHD) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 812 SUPERFAST (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 812 SUPERFAST (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 812 SUPERFAST (RHD) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 812 SUPERFAST (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 812 SUPERFAST (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 812 SUPERFAST (RHD) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 812 SUPERFAST (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 812 SUPERFAST (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 812 SUPERFAST (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 812 SUPERFAST (RHD) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 812 SUPERFAST (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 812 SUPERFAST (RHD) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 812 SUPERFAST (RHD) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 812 SUPERFAST (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 812 SUPERFAST (RHD) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 812 SUPERFAST (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 812 SUPERFAST (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 812 SUPERFAST (RHD) FIXATIONS POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 812 SUPERFAST (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 812 SUPERFAST (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 812 SUPERFAST (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 812 SUPERFAST (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 812 SUPERFAST (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 812 SUPERFAST (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 812 SUPERFAST (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 812 SUPERFAST (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 812 SUPERFAST (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI 812 SUPERFAST (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI 812 SUPERFAST (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI 812 SUPERFAST (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 812 SUPERFAST (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 812 SUPERFAST (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 812 SUPERFAST (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 812 SUPERFAST (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 812 SUPERFAST (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 812 SUPERFAST (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 812 SUPERFAST (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 812 SUPERFAST (RHD) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 812 SUPERFAST (RHD) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 812 SUPERFAST (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 812 SUPERFAST (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
