0001 - Carter

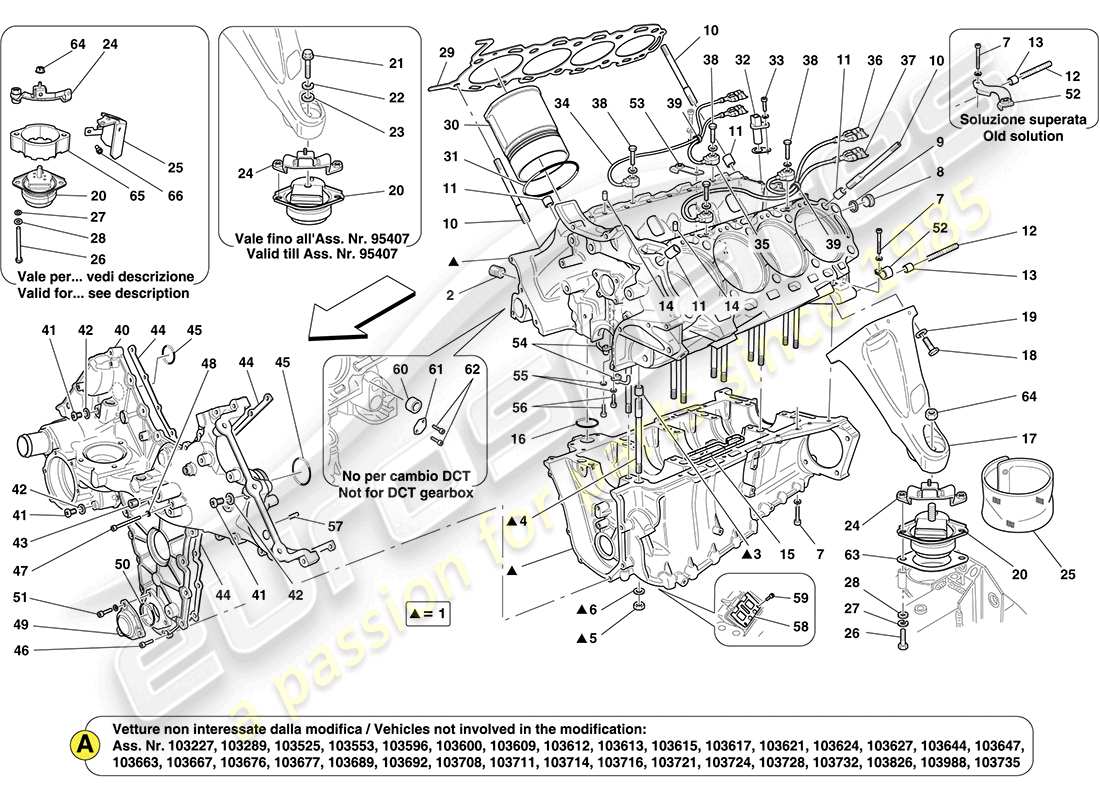

Ferrari California (Europe) CRANKCASE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 254051
KIT DE JOINTS MOTEUR
depuis £839,97
depuis £839,97
# 001
MPN: 243454
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Applicable jusqu'au Ass. N° 88122- - Applicable jusqu'au moteur n° 153878-
depuis £2 125,11
depuis £2 125,11
# 001
MPN: 260835
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Applicable à partir de Ass. N° 88123 jusqu'à Ass. N° 91552- - Applicable à partir du moteur n° 153879-
depuis £2 572,16
depuis £2 572,16
# 001
MPN: 265299
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Applicable pour EU GS, UK- -Applicable à partir d'Ass. N° 91553- - Applicable jusqu'au moteur n° 172990-
Remplacement
Remplacement
# 001
MPN: 265355
CARTER COMPLET
-Applicable pour HELE- -Applicable pour Stop & Start- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 172990-
Remplacement
Remplacement
# 001
MPN: 275381
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 172991-
depuis £2 194,68
depuis £2 194,68
# 001
MPN: 280780
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Pas pour EU GS, UK- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 265299
# 001
MPN: 280784
CARTER COMPLET
-Applicable pour HELE- -Applicable pour Stop & Start- -Pas pour EU GS, UK- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 265355
# 001
MPN: 281210
CARTER COMPLET
-Pas pour HELE- -Pas pour Stop & Start- -Pas pour EU GS, UK- -Applicable après épuisement de 280780-
depuis £2 339,68
depuis £2 339,68
Cette pièce remplace le numéro de pièce 280780
# 001
MPN: 281211
CARTER COMPLET
-Applicable pour HELE- -Applicable pour Stop & Start- -Pas pour EU GS, UK- -Applicable après l'épuisement de 280784- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 280784
# 001
MPN: 281265
CARTER COMPLET
-Applicable pour HELE- -Applicable pour Stop & Start- -Sans plomb- -Applicable pour EU GS, UK- -Applicable à partir du moteur n° 172991-
depuis £2 441,60
depuis £2 441,60
Cette pièce remplace le numéro de pièce 281211
# 001
MPN: 281265
CARTER COMPLET
-Applicable pour HELE- -Applicable pour Stop & Start- -Pas pour EU GS, UK- -Applicable après épuisement de 281211-
depuis £2 441,60
depuis £2 441,60
Cette pièce remplace le numéro de pièce 281211
# 002
MPN: 14325340
BOUCHON FILETÉ
depuis £4,22
depuis £4,22
# 003
MPN: 176421
CHEVILLE D'ALIGNEMENT
depuis £2,38
depuis £2,38
# 004
MPN: 217794
GOUJON
-Longueur totale 154 mm-
depuis £5,83
depuis £5,83
Cette pièce remplace le numéro de pièce 194756
# 004
MPN: 217796
GOUJON
-Longueur totale 139 mm-
depuis £5,70
depuis £5,70
Cette pièce remplace le numéro de pièce 215652
# 004
MPN: 219800
GOUJON
-Longueur totale 184 mm-
depuis £12,81
depuis £12,81
# 004
MPN: 219801
GOUJON
-Longueur totale 169 mm-
depuis £9,75
depuis £9,75
# 005
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 006
MPN: 178348
Rondelle
depuis £0,47
depuis £0,47
# 007
MPN: 231620
VIS
-M6 X 25-
depuis £0,49
depuis £0,49
# 007
MPN: 231623
VIS
-M6 X 40-
depuis £0,53
depuis £0,53
# 008
MPN: 10304511
CASQUETTE
-N'est plus fourni- -Remplacé par 282754-
depuis £1,57
depuis £1,57
# 008
MPN: 282754
BOUCHON FILETÉ
depuis £1,81
depuis £1,81
# 009
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 010
MPN: 217968
GOUJON
depuis £8,54
depuis £8,54
Cette pièce remplace le numéro de pièce 194755
# 011
MPN: 185360
CHEVILLE D'ALIGNEMENT
depuis £1,46
depuis £1,46
# 012
MPN: 13546734
GOUJON
-Longueur de l'arbre 40 mm-
depuis £0,82
depuis £0,82
# 012
MPN: 13546834
GOUJON
-Longueur de l'arbre 45 mm-
depuis £1,01
depuis £1,01
# 012
MPN: 254979
GOUJON
-Longueur de l'arbre 55 mm-
depuis £1,52
depuis £1,52
# 012
MPN: 254982
GOUJON
-Longueur de l'arbre 60 mm-
depuis £1,59
depuis £1,59
# 013
MPN: 100052
CHEVILLE DE CENTRAGE
depuis £1,32
depuis £1,32
# 014
MPN: 177727
CHEVILLE DE CENTRAGE
depuis £1,46
depuis £1,46
# 015
MPN: 236143
joint
depuis £4,30
depuis £4,30
# 016
MPN: 140071
joint
depuis £0,51
depuis £0,51
# 017
MPN: 244633
PIÈCE DE MONTAGE MOTEUR-CHÂSSIS DROIT
-Applicable jusqu'au Cul. Non : 103178-
depuis £301,06
depuis £301,06
# 017
MPN: 244634
PIÈCE DE FIXATION MOTEUR-CHÂSSIS GAUCHE
-Applicable jusqu'au Cul. Non : 103178-
depuis £301,06
depuis £301,06
# 017
MPN: 278194
PIÈCE DE MONTAGE MOTEUR-CHÂSSIS DROIT
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £377,51
depuis £377,51
# 017
MPN: 278195
PIÈCE DE FIXATION MOTEUR-CHÂSSIS GAUCHE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £377,51
depuis £377,51
# 018
MPN: 11306934
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11306921
# 019
MPN: 11190574
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14499504
# 020
MPN: 250728
COUSSIN FLEXIBLE SUPPORT MOTEUR
-Applicable jusqu'au Cul. N° 95407- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 020
MPN: 269817
DOUILLE ÉLASTIQUE DE FIXATION MOTEUR
Utilisez 226572
depuis £228,38
depuis £228,38
Cette pièce remplace le numéro de pièce 250728
# 021
MPN: 11112834
VIS
-Applicable jusqu'au Cul. Non : 95407-
depuis £1,01
depuis £1,01
# 022
MPN: 127498
Rondelle
-Applicable jusqu'au Cul. Non : 95407-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10517071 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 13550521
Rondelle
-Applicable jusqu'au Cul. Non : 95407-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 107027
# 024
MPN: 253069
SUPPORT POUR COUSSIN DE POSITION DE BOSSE COMPLET
-N'est plus fourni- -Remplacé par 254059-
depuis £35,31
depuis £35,31
Cette pièce remplace le numéro de pièce 252715 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 254059
SUPPORT LIMITEUR DE COURSE
-Applicable jusqu'au Cul. N° 97889- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 253069 que nous avons en stock
# 024
MPN: 278261
SUPPORT LIMITEUR DE COURSE
-Applicable à partir du Ass. N° 97890 jusqu'à Ass. Non. 103178- -Applicable après épuisement de 254059-
depuis £140,60
depuis £140,60
Cette pièce remplace le numéro de pièce 254059
# 024
MPN: 279268
SUPPORT DE LIMITEUR DE COURSE DROIT
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £113,24
depuis £113,24
# 024
MPN: 279269
SUPPORT LIMITEUR DE COURSE GAUCHE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £113,24
depuis £113,24
# 025
MPN: 247858
BOUCLIER THERMIQUE
-Applicable jusqu'au Cul. Non : 103178-
depuis £160,43
depuis £160,43
# 025
MPN: 279264
BOUCLIER THERMIQUE DE DOUILLE DE MONTAGE DE MOTEUR DROIT
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £113,24
depuis £113,24
# 025
MPN: 279265
BOUCLIER THERMIQUE DE DOUILLE DE MONTAGE DE MOTEUR LH
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £113,24
depuis £113,24
# 026
MPN: 15972224
VIS
-Applicable jusqu'au Cul. Non : 103178-
depuis £1,21
depuis £1,21
# 026
MPN: 15972324
VIS
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £2,60
depuis £2,60
# 027
MPN: 127497
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 14496624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14496601 - et 2 plus. Cliquez pour voir les détails
# 029
MPN: 212219
JOINT DE CULASSE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 029
MPN: 212220
JOINT DE CULASSE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 029
MPN: 266262
JOINT DE CULASSE DROIT
-Applicable après épuisement de 212219-
depuis £82,10
depuis £82,10
Cette pièce remplace le numéro de pièce 212219
# 029
MPN: 266263
JOINT DE CULASSE GAUCHE
-Applicable après épuisement de 212220-
depuis £82,10
depuis £82,10
Cette pièce remplace le numéro de pièce 212220
# 030
MPN: 243339
MANCHON DE CYLINDRE
depuis £269,26
depuis £269,26
# 031
MPN: 186251
JOINT TORIQUE
depuis £1,35
depuis £1,35
# 032
MPN: 236527

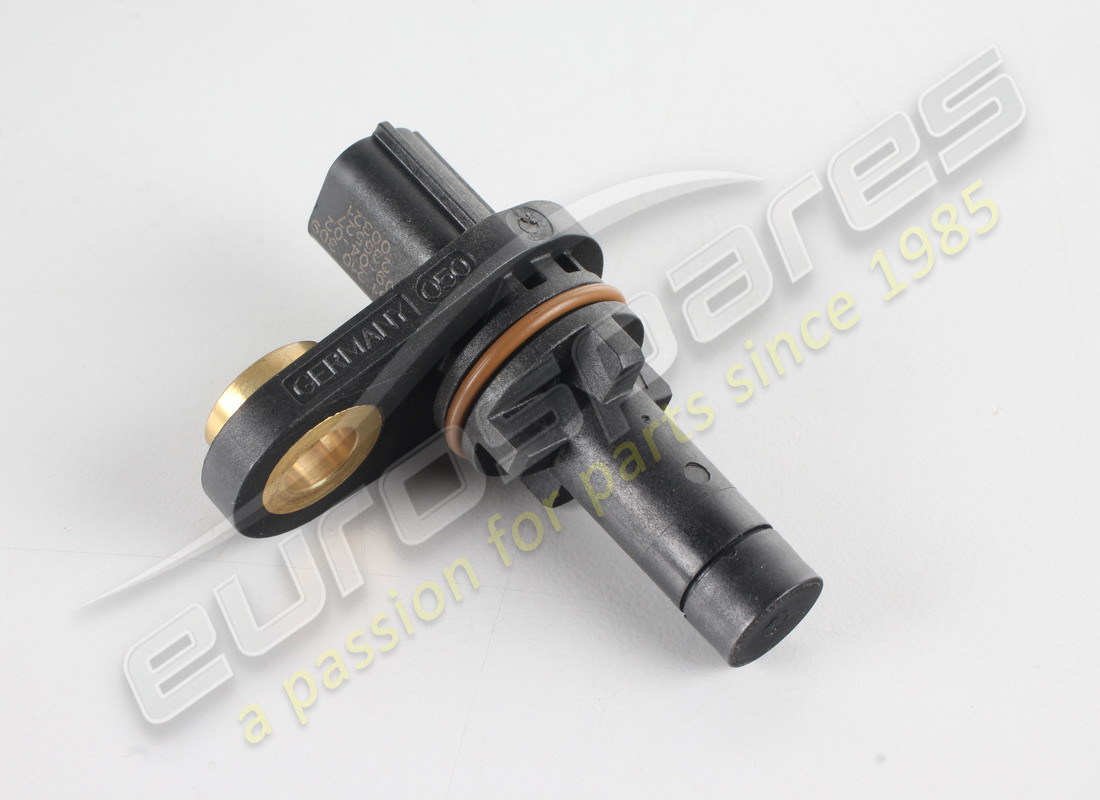

CAPTEUR DE VITESSE ANGULAIRE
-Pas pour HELE- -Pas pour Stop & Start-
depuis £119,78
depuis £119,78
# 032
MPN: 249747
CAPTEUR DE RPM
-Applicable pour HELE- -Applicable pour Stop & Start-
depuis £61,48
depuis £61,48
# 033
MPN: 231618
VIS
-M6 X 20-
depuis £0,54
depuis £0,54
# 034
MPN: 246802
CAPTEUR COMPLET POUR LE TIR
-banc de cylindres droit-
depuis £84,41
depuis £84,41
# 035
MPN: 246803
CAPTEUR COMPLET POUR LE TIR
-banc de cylindres droit-
depuis £63,69
depuis £63,69
# 036
MPN: 246804
CAPTEUR COMPLET POUR LE TIR
-banc de cylindres gauche-
depuis £44,71
depuis £44,71
# 037
MPN: 246805
CAPTEUR COMPLET POUR LE TIR
-banc de cylindres gauche-
depuis £45,51
depuis £45,51
# 039
MPN: 10441190
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 040
MPN: 254154
COUVERTURE COMPLÈTE
depuis £1 262,79
depuis £1 262,79
Cette pièce remplace le numéro de pièce 247171
# 041
MPN: 235748
CASQUETTE
depuis £4,53
depuis £4,53
# 042
MPN: 10296160
joint
depuis £0,47
depuis £0,47
# 043
MPN: 235754
BOUCHON FILETÉ
depuis £4,61
depuis £4,61
# 044
MPN: 243459
JOINT DE COUVERCLE AVANT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 044
MPN: 258253
JOINT DE COUVERCLE AVANT
-Applicable après épuisement de 243459- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 243459
# 044
MPN: 322508
JOINT DE COUVERCLE AVANT
-Applicable après épuisement de 258253-
depuis £35,85
depuis £35,85
Cette pièce remplace le numéro de pièce 258253
# 045
MPN: 183010
joint
depuis £0,92
depuis £0,92
# 046
MPN: 231617
VIS
-M6 X 18-
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 14433124
# 046
MPN: 231622
VIS
-M6 X 35-
depuis £0,51
depuis £0,51
# 047
MPN: 10589624
VIS
-M6 X 80-
depuis £0,53
depuis £0,53
# 048
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 049
MPN: 247185
COUVERTURE
depuis £358,63
depuis £358,63
# 050
MPN: 246325
joint
depuis £1,02
depuis £1,02
# 051
MPN: 231618
VIS
-M6 X 20-
depuis £0,53
depuis £0,53
# 052
MPN: 206739
ATTACHE DE CÂBLE
-Applicable après épuisement de 243232-
depuis £3,85
depuis £3,85
Cette pièce remplace le numéro de pièce 243232
# 052
MPN: 243232
support
-Solution obsolète- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 053
MPN: 257212
support
depuis £35,85
depuis £35,85
Cette pièce remplace le numéro de pièce 243231
# 054
MPN: 175657
BUSE DE REFROIDISSEMENT DES PISTONS
depuis £5,28
depuis £5,28
# 055
MPN: 11181474
Rondelle
depuis £0,51
depuis £0,51
# 056
MPN: 262413
VIS
depuis £0,56
depuis £0,56
# 057
MPN: 175611
CHEVILLE D'ALIGNEMENT
depuis £1,01
depuis £1,01
# 058
MPN: 238362
ENSEMBLE DE SOUPAPE DE SOUFFLAGE
-Applicable à partir du Ass. N° 88123- -Applicable à partir du moteur n°153879- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 058
MPN: 255138
ENSEMBLE DE SOUPAPE DE SOUFFLAGE
-Applicable après épuisement de 238362-
depuis £53,91
depuis £53,91
Cette pièce remplace le numéro de pièce 238362
# 059
MPN: 14303123
VIS
-Applicable à partir du Ass. N° 88123- - Applicable à partir du moteur n° 153879-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14303124
# 060
MPN: 14325340
BOUCHON FILETÉ
-Pas pour la boîte de vitesses DCT-F1 (Applicable pour la boîte de vitesses mécanique)-
depuis £4,22
depuis £4,22
# 061
MPN: 265562
BRIDE
-Pas pour la boîte de vitesses DCT-F1 (Applicable pour la boîte de vitesses mécanique)-
depuis £15,25
depuis £15,25
# 062
MPN: 231617
VIS
-M6 X 18- - Pas pour la boîte de vitesses DCT-F1 (applicable pour la boîte de vitesses mécanique) -
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 063
MPN: 269782
PLAQUE
-Applicable à partir du Ass. Non : 95408-
depuis £113,24
depuis £113,24
# 064
MPN: 177018
NOIX
-Applicable à partir du Ass. N° 95408 jusqu'à Ass. Non. 103178-
depuis £0,74
depuis £0,74
# 064
MPN: 277822
NOIX
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £0,68
depuis £0,68
# 065
MPN: 279676
CALE DE DOUILLE DE MONTAGE DU MOTEUR
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £102,60
depuis £102,60
# 066
MPN: 231616
VIS
-M6 X 14- – Voir la note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N ° 3}
depuis £0,53
depuis £0,53
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DISTRIBUTION - ARBRE À CAMES ET SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) POMPE À ESSENCE ET TUYAUX DE RACCORDEMENT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INJECTION MAIN DROITE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INJECTION GAUCHE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE RÉCUPÉRATION DE VAPEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) CIRCUIT DE LUBRIFICATION ET DE REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) COMMANDE MANUELLE DE DÉVERROUILLAGE DE LA BOÎTE DE VITESSES DCT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) BOÎTE DE DIRECTION ET POMPE DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) ENSEMBLE COLONNE DE DIRECTION ET VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS DE L'AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ AC : COMPOSANTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ CLIMATISATION : DISTRIBUTION SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) ACCESSOIRES STANDARDS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ET GARNITURE AVANT EXTERNE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE AVANT ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS DE SOUS-CAISSE ET SECTIONS PLATES DE SOUS-CAISSE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) TIMONERIES ET PORTES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) INSONORISATION DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS THERMIQUES DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) TOIT ÉLECTRIQUE : ROLLBAR ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : CINÉMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) PORTES D'ENTRÉE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) VITRES ÉLECTRIQUES ET RÉTROVISEURS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - COURSE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) TUNNEL CENTRAL ET UNITÉ ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) SERVICES INTERNES DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) PHARES SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) FEUX ARRIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
