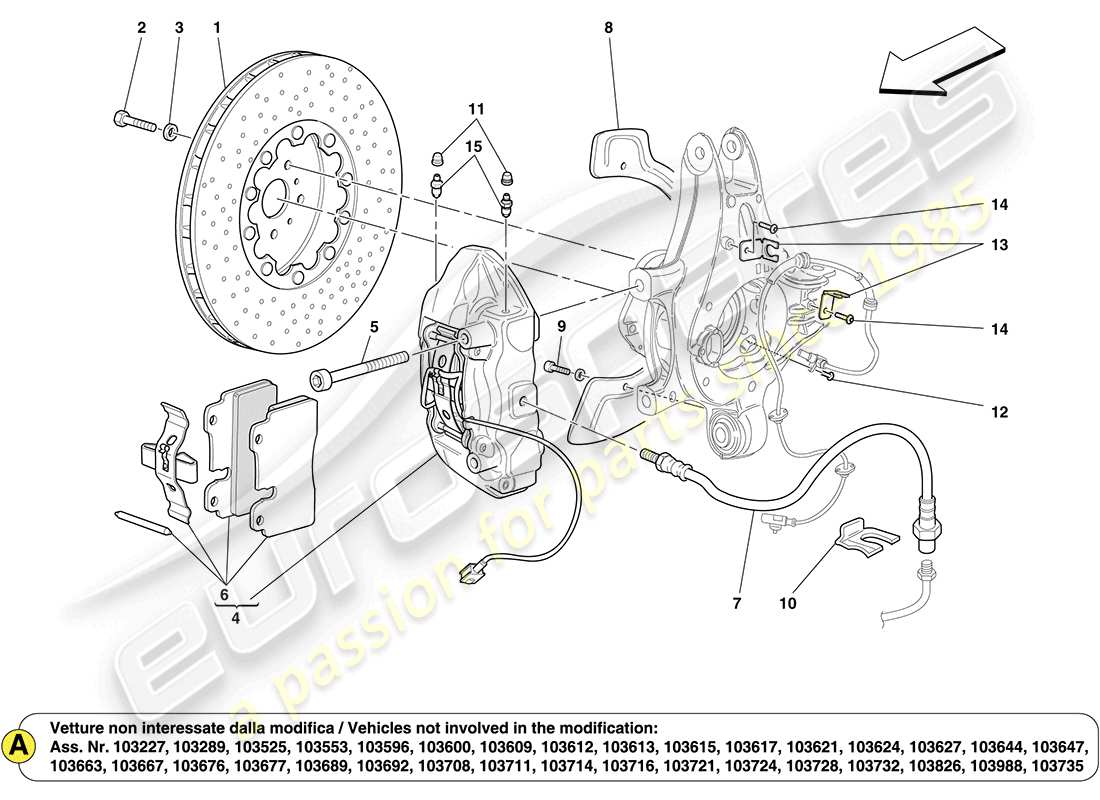

0040 - COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES ARRIÈRE
Ferrari California (Europe) REAR WHEEL BRAKE SYSTEM COMPONENTS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 240967
DISQUE DE FREIN ARRIÈRE
-Applicable jusqu'à épuisement-
depuis £2 276,39
depuis £2 276,39
# 001
MPN: 257102
DISQUE DE FREIN
-Applicable jusqu'au Cul. Non. 95333- -Applicable après épuisement de 240967- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 240967 que nous avons en stock
# 001
MPN: 271714
DISQUE DE FREIN
-Applicable à partir du Ass. N° 95334 jusqu'à Ass. Non. 96951- -Applicable après épuisement de 257102- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 257102
# 001
MPN: 274232
DISQUE DE FREIN
-Applicable à partir du Ass. N° 96952 jusqu'à Ass. Non. 107306- -Applicable après épuisement de 271714- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 271714
# 001
MPN: 282121
DISQUE DE FREIN ARRIÈRE
-Applicable à partir du Ass. N° 107307- -Applicable après épuisement de 274232- -N'est plus fourni- -Remplacé par 304561-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 274232
# 001
MPN: 304561
DISQUE DE FREIN ARRIÈRE
-Applicable à partir du Ass. Non : 107307-
depuis £1 552,16
depuis £1 552,16
Cette pièce remplace la pièce numéro 240967 que nous avons en stock - et 8 plus. Cliquez pour voir les détails
# 002
MPN: 104370
VIS
depuis £6,03
depuis £6,03
Cette pièce remplace le numéro de pièce 139981
# 002
MPN: 228131
VIS
depuis £0,53
depuis £0,53
# 003
MPN: 228132
Rondelle
depuis £0,53
depuis £0,53
# 004
MPN: 245212
ETRIER ARRIÈRE DROIT COMPLET
-Étriers de frein noir brillant- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 245213
ETRIER ARRIÈRE GAUCHE COMPLET
-Étriers de frein noir brillant- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246907
ETRIER ARRIÈRE GAUCHE COMPLET
-Étriers de frein Corsa Rouge- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246908
ETRIER ARRIÈRE DROIT COMPLET
-Étriers de frein Corsa Rouge- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246909
ETRIER ARRIÈRE GAUCHE COMPLET
-Étriers de frein gris aluminium- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246910
ETRIER ARRIÈRE DROIT COMPLET
-Étriers de frein gris aluminium- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
depuis £560,74
depuis £560,74
# 004
MPN: 246911
ETRIER ARRIÈRE GAUCHE COMPLET
-Étriers de frein Modena Jaune- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
depuis £532,38
depuis £532,38
# 004
MPN: 246912
ETRIER ARRIÈRE DROIT COMPLET
-Étriers de frein Modena Jaune- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246913
ETRIER ARRIÈRE GAUCHE COMPLET
-Étriers de frein Scuderia Red- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 246914
ETRIER ARRIÈRE DROIT COMPLET
-Étriers de frein Scuderia Red- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 248530
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein noirs anodisés- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 248531
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein noirs anodisés- -Applicable jusqu'à Ass. N° 110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 276879
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein gris foncé- -Applicable jusqu'au Ass. Non : 103178-
depuis £1 525,31
depuis £1 525,31
# 004
MPN: 276880
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein gris foncé- -Applicable jusqu'au Ass. Non : 103178-
depuis £1 525,31
depuis £1 525,31
# 004
MPN: 279148
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein gris foncé- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 279149
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein gris foncé- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 284693
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein dorés- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 284694
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein dorés- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 284697
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein bleus- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 284698
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein bleus- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179 jusqu'à Ass. N°110523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 294790
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein noirs anodisés- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 248531-
depuis £1 252,99
depuis £1 252,99
Cette pièce remplace le numéro de pièce 248531
# 004
MPN: 294791
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein noirs anodisés- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 248530-
depuis £1 252,99
depuis £1 252,99
Cette pièce remplace le numéro de pièce 248530
# 004
MPN: 294792
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein gris foncé- -Applicable jusqu'au Ass. N° 110524- - Applicable après épuisement de 279148-
Cette pièce remplace le numéro de pièce 279148
# 004
MPN: 294793
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein gris foncé- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 279149-
Cette pièce remplace le numéro de pièce 279149
# 004
MPN: 294794
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein noir brillant- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 245213-
Cette pièce remplace le numéro de pièce 245213
# 004
MPN: 294795
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein noir brillant- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 245212-
Cette pièce remplace le numéro de pièce 245212
# 004
MPN: 294796
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein Corsa Red- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246907-
depuis £689,14
depuis £689,14
Cette pièce remplace le numéro de pièce 246907 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 294797
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein Corsa Red- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246908-
depuis £689,14
depuis £689,14
Cette pièce remplace le numéro de pièce 246908 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 294798
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein dorés- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 284693-
Cette pièce remplace le numéro de pièce 284693
# 004
MPN: 294799
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein dorés- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 284694-
Cette pièce remplace le numéro de pièce 284694
# 004
MPN: 294800
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein gris aluminium- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 246909-
depuis £1 319,28
depuis £1 319,28
Cette pièce remplace le numéro de pièce 246909
# 004
MPN: 294801
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein gris aluminium- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 246910-
depuis £1 319,28
depuis £1 319,28
Cette pièce remplace la pièce numéro 246910 que nous avons en stock
# 004
MPN: 294802
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein Modena jaune- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246911-
depuis £1 252,99
depuis £1 252,99
Cette pièce remplace la pièce numéro 246911 que nous avons en stock
# 004
MPN: 294803
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein Modena jaune- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246912-
depuis £1 252,99
depuis £1 252,99
Cette pièce remplace le numéro de pièce 246912
# 004
MPN: 294804
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein Scuderia Red- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246913-
Cette pièce remplace le numéro de pièce 246913
# 004
MPN: 294805
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein Scuderia Red- -Applicable à partir d'Ass. N° 110524- - Applicable après épuisement de 246914-
Cette pièce remplace le numéro de pièce 246914
# 004
MPN: 294806
COMPL. ETRIER ARRIÈRE GAUCHE
-Étriers de frein bleus- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 284697-
depuis £1 327,26
depuis £1 327,26
Cette pièce remplace le numéro de pièce 284697
# 004
MPN: 294807
COMPL. ETRIER ARRIÈRE DROIT
-Étriers de frein bleus- -Applicable à partir de Ass. N° 110524- - Applicable après épuisement de 284698-
depuis £1 327,26
depuis £1 327,26
Cette pièce remplace le numéro de pièce 284698
# 005
MPN: 196837
VIS
depuis £5,99
depuis £5,99
Cette pièce remplace le numéro de pièce 217656 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 70001365
KIT DE PLAQUETTES ARRIÈRE
-N'est plus fourni- -Remplacé par 70001669-
Remplacement
Remplacement
# 006
MPN: 70002811
KIT DE PLAQUETTES DE FREIN ARRIÈRE
-Applicable à partir du Cul. N° 110524- - Applicable après épuisement de 70001669-
depuis £869,86
depuis £869,86
Cette pièce remplace le numéro de pièce 70001669
# 007
MPN: 118100
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. N° 95333- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 007
MPN: 254241
tuyau
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
Remplacement
Remplacement
# 007
MPN: 271712
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. N° 95334 jusqu'à Ass. Non. 103178- -Applicable après épuisement de 118100-
depuis £15,27
depuis £15,27
Cette pièce remplace le numéro de pièce 118100
# 008
MPN: 240968
PROTECTION DE DISQUE GAUCHE
-Applicable jusqu'au Cul. N° 92004- -Applicable jusqu'à épuisement-
depuis £14,91
depuis £14,91
# 008
MPN: 240969
PROTECTION DE DISQUE DROIT
-Applicable jusqu'au Cul. N° 92004- -Applicable jusqu'à épuisement-
depuis £16,76
depuis £16,76
# 008
MPN: 257423
PROTECTION DE DISQUE ARRIÈRE GAUCHE
-Applicable à partir du Cul. N° 92005- - Applicable après épuisement de 240968-
depuis £18,11
depuis £18,11
Cette pièce remplace la pièce numéro 240968 que nous avons en stock - et 10 plus. Cliquez pour voir les détails
# 008
MPN: 257424
PROTECTION DE DISQUE ARRIÈRE DROIT
-Applicable à partir du Cul. N° 92005- - Applicable après épuisement de 240969-
depuis £19,20
depuis £19,20
Cette pièce remplace la pièce numéro 240969 que nous avons en stock - et 8 plus. Cliquez pour voir les détails
# 009
MPN: 190870
VIS
-N'est plus fourni- -Remplacé par 250657-
depuis £1,28
depuis £1,28
# 009
MPN: 250657
VIS
depuis £5,01
depuis £5,01
# 010
MPN: 116374
AGRAFE
depuis £1,26
depuis £1,26
# 011
MPN: 215666
CASQUETTE
depuis £18,67
depuis £18,67
# 012
MPN: 229324
VIS
depuis £70,67
depuis £70,67
# 013
MPN: 178938
MONTAGE
depuis £16,02
depuis £16,02
Cette pièce remplace le numéro de pièce 179236
# 014
MPN: 250657
VIS
depuis £5,01
depuis £5,01
# 015
MPN: 215665
PURGER LA VIS
depuis £28,97
depuis £28,97
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) BOÎTE DE DIRECTION ET POMPE DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) ENSEMBLE COLONNE DE DIRECTION ET VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS DE L'AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ AC : COMPOSANTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) UNITÉ CLIMATISATION : DISTRIBUTION SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) ACCESSOIRES STANDARDS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ET GARNITURE AVANT EXTERNE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE AVANT ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS DE SOUS-CAISSE ET SECTIONS PLATES DE SOUS-CAISSE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) TIMONERIES ET PORTES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) INSONORISATION DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS THERMIQUES DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) TOIT ÉLECTRIQUE : ROLLBAR ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : CINÉMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) TOITURE ÉLECTRIQUE : HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) PORTES D'ENTRÉE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) VITRES ÉLECTRIQUES ET RÉTROVISEURS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) SIÈGE AVANT - COURSE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) TUNNEL CENTRAL ET UNITÉ ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) SERVICES INTERNES DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) PHARES SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) FEUX ARRIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DISTRIBUTION - ARBRE À CAMES ET SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) POMPE À ESSENCE ET TUYAUX DE RACCORDEMENT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INJECTION MAIN DROITE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'INJECTION GAUCHE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE RÉCUPÉRATION DE VAPEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) REFROIDISSEMENT : RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) CIRCUIT DE LUBRIFICATION ET DE REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) COMMANDE MANUELLE DE DÉVERROUILLAGE DE LA BOÎTE DE VITESSES DCT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
