ferrari california (usa) culasse gauche schéma des pièces

0004 - CULASSE GAUCHE

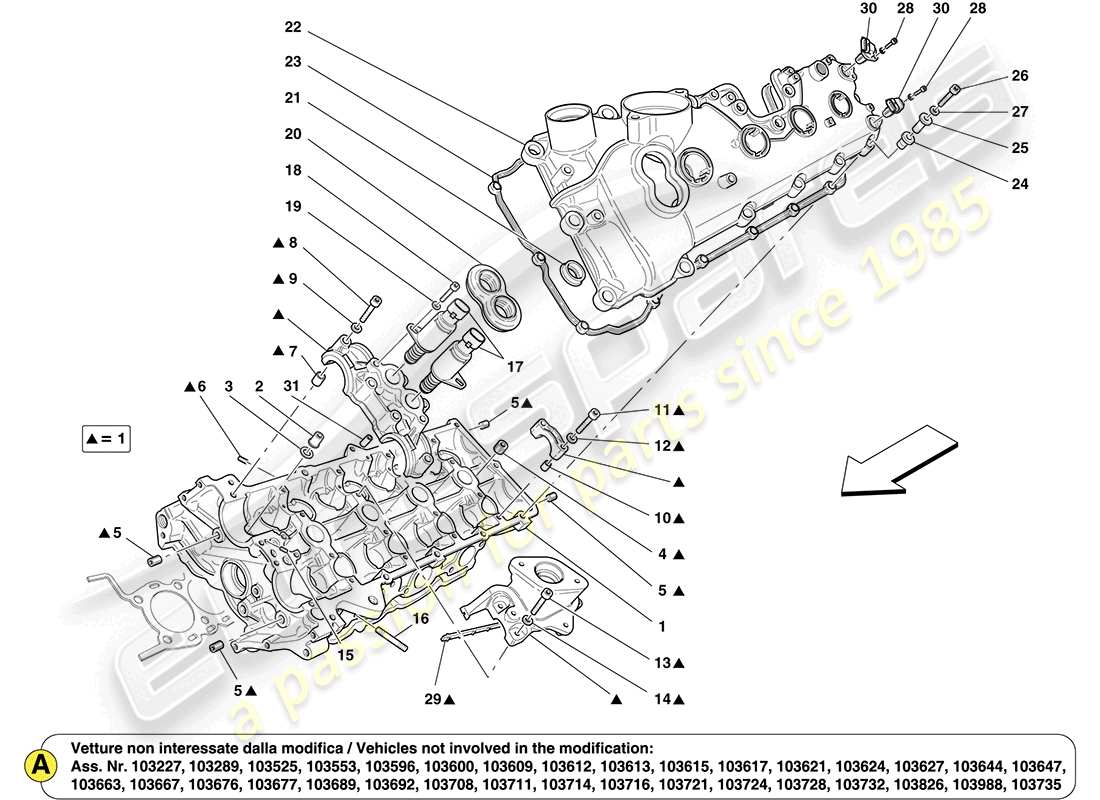

Ferrari California (USA) LEFT HAND CYLINDER HEAD Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                    #
                                    Numéro d'article
                                    Description
                                    Clé
                                    Prix
                                    # 001
                                    MPN: 252773
                                    TÊTE GAUCHE COMPLÈTE
                                    -Applicable jusqu'au moteur n° 149383- -Applicable jusqu'à épuisement-
                                    Remplacement
                                    Remplacement
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    # 001
                                    MPN: 256826
                                    TÊTE GAUCHE COMPLÈTE
                                    -Applicable à partir du moteur n° 149384- -Applicable après épuisement de 252773- -N'est plus fourni- -Remplacé par 272045-
                                    Remplacement
                                    Remplacement
                                    Cette pièce remplace le numéro de pièce 252773
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    # 001
                                    MPN: 272045
                                    TÊTE GAUCHE COMPLÈTE
                                    -Pour les véhicules jusqu'au moteur n° 189672, commander également la culasse droite 272044, la patte de douille 257217.51 pos.18, la patte de douille 257220.51 pos.17, onglet buisson 247088. 50 pos.16 et vis 14308324 languette.51 réf.13-
                                    depuis £1 116,62
                                    depuis £1 116,62
                                    Cette pièce remplace le numéro de pièce 256826
                                    TÊTE GAUCHE COMPLÈTE Genuine Ferrari Pièce – Nouveau (commander)
                                    # 002
                                    MPN: 183524
                                    NOIX
                                    depuis £1,02
                                    depuis £1,02
                                    NOIX. Genuine Ferrari Pièce – Nouveau en stock
                                    Genuine Maserati Pièce (n'est plus disponible à la commande)
                                    NOIX. Genuine Ferrari Pièce – Utilisée en stock
                                    # 003
                                    MPN: 151117
                                    Rondelle
                                    depuis £0,32
                                    depuis £0,32
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    Rondelle Genuine Maserati Pièce – Nouveau en stock
                                    Rondelle Genuine Ferrari Pièce – Utilisée en stock
                                    # 004
                                    MPN: 14325140
                                    BOUCHON FILETÉ
                                    -N'est plus fourni- -Remplacé par 282756-
                                    depuis £1,11
                                    depuis £1,11
                                    PRISE Genuine Ferrari Pièce – Nouveau en stock
                                    BOUCHON FILETÉ CONIQUE 18X51.5 Genuine Maserati Pièce – Nouveau en stock
                                    # 004
                                    MPN: 282756
                                    BOUCHON FILETÉ
                                    depuis £1,60
                                    depuis £1,60
                                    BOUCHON FILETÉ Genuine Ferrari Pièce – Nouveau (commander)
                                    BOUCHON FILETÉ Genuine Maserati Pièce – Nouveau (commander)
                                    # 005
                                    MPN: 14326001
                                    BOUCHON FILETÉ
                                    -N'est plus fourni- -Remplacé par 282755-
                                    depuis £0,48
                                    depuis £0,48
                                    Cette pièce remplace le numéro de pièce 194495
                                    PRISE Genuine Ferrari Pièce – Nouveau (commander)
                                    BOUCHON FILETÉ POUR BOITE DE VITESSES Genuine Maserati Pièce – Nouveau (commander)
                                    # 005
                                    MPN: 282755
                                    BOUCHON FILETÉ
                                    depuis £1,20
                                    depuis £1,20
                                    BOUCHON FILETÉ Genuine Ferrari Pièce – Nouveau (commander)
                                    BOUCHON FILETÉ Genuine Maserati Pièce – Nouveau (commander)
                                    # 006
                                    MPN: 199760
                                    BOUCHON FILETÉ
                                    depuis £0,53
                                    depuis £0,53
                                    BOUCHON FILETÉ Genuine Ferrari Pièce – Nouveau (commander)
                                    BOUCHON FILETÉ CONIQUE 6X1 Genuine Maserati Pièce – Nouveau en stock
                                    # 007
                                    MPN: 102725
                                    CHEVILLE DE CENTRAGE
                                    depuis £0,67
                                    depuis £0,67
                                    BOULON DE CHEVILLE Genuine Ferrari Pièce – Nouveau en stock
                                    CHEVILLE DE CENTRAGE D.8X8 Genuine Maserati Pièce – Nouveau (commander)
                                    # 008
                                    MPN: 14305921
                                    VIS
                                    -Applicable jusqu'au moteur n° 153468-
                                    depuis £0,52
                                    depuis £0,52
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    Genuine Maserati Pièce (n'est plus disponible à la commande)
                                    # 008
                                    MPN: 243721
                                    VIS AVEC Rondelle
                                    -Applicable à partir du moteur n° 153469-
                                    depuis £0,47
                                    depuis £0,47
                                    VIS Genuine Ferrari Pièce – Nouveau (commander)
                                    M6 X 45
                                    VIS À TÊTE CHC M 6X45 Genuine Maserati Pièce – Nouveau (commander)
                                    # 009
                                    MPN: 11197774
                                    Rondelle
                                    depuis £0,53
                                    depuis £0,53
                                    Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    Rondelle Genuine Maserati Pièce – Nouveau en stock
                                    # 010
                                    MPN: 102725
                                    CHEVILLE DE CENTRAGE
                                    depuis £0,67
                                    depuis £0,67
                                    BOULON DE CHEVILLE Genuine Ferrari Pièce – Nouveau en stock
                                    CHEVILLE DE CENTRAGE D.8X8 Genuine Maserati Pièce – Nouveau (commander)
                                    # 011
                                    MPN: 14305621
                                    VIS
                                    -Applicable jusqu'au moteur n° 153468-
                                    depuis £0,71
                                    depuis £0,71
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    VIS Genuine Maserati Pièce – Nouveau en stock
                                    # 011
                                    MPN: 243719
                                    VIS AVEC Rondelle
                                    -Applicable à partir du moteur n° 153469-
                                    depuis £0,50
                                    depuis £0,50
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    VIS À TÊTE CHC M 6X35 Genuine Maserati Pièce – Nouveau (commander)
                                    # 012
                                    MPN: 11197774
                                    Rondelle
                                    depuis £0,52
                                    depuis £0,52
                                    Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    Rondelle Genuine Maserati Pièce – Nouveau en stock
                                    # 013
                                    MPN: 14305621
                                    VIS
                                    -Applicable jusqu'au moteur n° 153468-
                                    depuis £0,71
                                    depuis £0,71
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    VIS Genuine Maserati Pièce – Nouveau en stock
                                    # 013
                                    MPN: 243719
                                    VIS AVEC Rondelle
                                    -Applicable à partir du moteur n° 153469-
                                    depuis £0,53
                                    depuis £0,53
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    VIS À TÊTE CHC M 6X35 Genuine Maserati Pièce – Nouveau (commander)
                                    # 014
                                    MPN: 11197774
                                    Rondelle
                                    depuis £0,53
                                    depuis £0,53
                                    Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    Rondelle Genuine Maserati Pièce – Nouveau en stock
                                    # 015
                                    MPN: 226415
                                    GOUJON
                                    -Applicable jusqu'au moteur n° 149383-
                                    depuis £2,94
                                    depuis £2,94
                                    GOUJON Genuine Ferrari Pièce – Nouveau (commander)
                                    # 015
                                    MPN: 256827
                                    GOUJON
                                    -Applicable à partir du moteur n° 149384-
                                    depuis £3,26
                                    depuis £3,26
                                    GOUJON Genuine Ferrari Pièce – Nouveau (commander)
                                    GOUJON Genuine Maserati Pièce – Nouveau (commander)
                                    # 016
                                    MPN: 13543424
                                    GOUJON
                                    depuis £1,08
                                    depuis £1,08
                                    Cette pièce remplace le numéro de pièce 13543421
                                    GOUJON Genuine Ferrari Pièce – Nouveau en stock
                                    GOUJON M8X16 TIGE 28 Genuine Maserati Pièce – Nouveau (commander)
                                    # 017
                                    MPN: 227866
                                    VANNE DE RÉGULATION DE PRESSION
                                    -Sans graisse sur le connecteur- -Applicable jusqu'à épuisement-
                                    Remplacement
                                    Remplacement
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    Genuine Maserati Pièce (n'est plus disponible à la commande)
                                    # 017
                                    MPN: 253283
                                    VANNE DE RÉGULATION DE PRESSION
                                    -Avec graisse sur le connecteur- -Applicable après épuisement de 227866- -Applicable jusqu'à épuisement-
                                    Remplacement
                                    Remplacement
                                    Cette pièce remplace le numéro de pièce 227866
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    Genuine Maserati Pièce (n'est plus disponible à la commande)
                                    # 017
                                    MPN: 269226
                                    VANNE DE RÉGULATION DE PRESSION
                                    -Avec graisse sur le connecteur- -Applicable après épuisement de 253283- -N'est plus fourni- -Remplacé par 296016-
                                    Remplacement
                                    Remplacement
                                    Cette pièce remplace le numéro de pièce 249277 - et 1 plus. Cliquez pour voir les détails
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    Genuine Maserati Pièce (n'est plus disponible à la commande)
                                    # 017
                                    MPN: 296016
                                    VANNE DE RÉGULATION DE PRESSION
                                    -Avec graisse sur connecteur-
                                    depuis £104,56
                                    depuis £104,56
                                    Cette pièce remplace le numéro de pièce 269226
                                    RÉGLAGE DE LA DISTRIBUTION VARIABLE DES SOUPAPES Genuine Ferrari Pièce – Nouveau en stock
                                    CLAPET ANTI-RETOUR DE PRESSION D'HUILE Genuine Maserati Pièce – Nouveau en stock
                                    # 018
                                    MPN: 14304224
                                    VIS
                                    depuis £0,53
                                    depuis £0,53
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    VIS Genuine Maserati Pièce – Nouveau (commander)
                                    # 019
                                    MPN: 11181574
                                    Rondelle
                                    depuis £0,47
                                    depuis £0,47
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    RONDELLE CONIQUE EN Rondelle D. 5.3-1 Genuine Maserati Pièce – Nouveau (commander)
                                    # 020
                                    MPN: 229353
                                    JOINT D'ÉLECTROVANNE
                                    depuis £10,37
                                    depuis £10,37
                                    joint Genuine Ferrari Pièce – Nouveau en stock
                                    # 021
                                    MPN: 223982
                                    JOINT DE TUBE DE BOUGIE
                                    depuis £1,44
                                    depuis £1,44
                                    JOINT DE TUBE DE BOUGIE Genuine Ferrari Pièce – Nouveau en stock
                                    JOINT DE MANCHON DE BOUGIE D'ALLUMAGE Genuine Maserati Pièce – Nouveau en stock
                                    # 022
                                    MPN: 246815
                                    COUVERCLE DE CULASSE GAUCHE
                                    -N'est plus fourni- -Remplacé par 249636-
                                    depuis £328,58
                                    depuis £328,58
                                    COUVERCLE DE CULASSE GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                                    # 022
                                    MPN: 249636
                                    COUVERCLE DE CULASSE GAUCHE
                                    -N'est plus fourni- -Remplacé par 259947-
                                    depuis £313,01
                                    depuis £313,01
                                    COPERCHIO TESTA SINISTRA Genuine Ferrari Pièce – Nouveau (commander)
                                    # 022
                                    MPN: 259947
                                    COUVERCLE DE CULASSE GAUCHE
                                    -Pour les véhicules jusqu'au moteur n° 146192, commander également : Arbre à cames gauche 250174 patte.5 pos.7, couvre-culasse gauche 264095 pos. 23 et la vis 156830 pos. 26-
                                    depuis £377,51
                                    depuis £377,51
                                    COUVERCLE DE CULASSE GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                                    # 022
                                    MPN: 259947
                                    COUVERCLE DE CULASSE GAUCHE
                                    -Pour les véhicules jusqu'au moteur n° 185627, commander également : couvre-culasse gauche 264095 pos.23 et vis 156830 pos.26-
                                    depuis £377,51
                                    depuis £377,51
                                    COUVERCLE DE CULASSE GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                                    # 023
                                    MPN: 239180

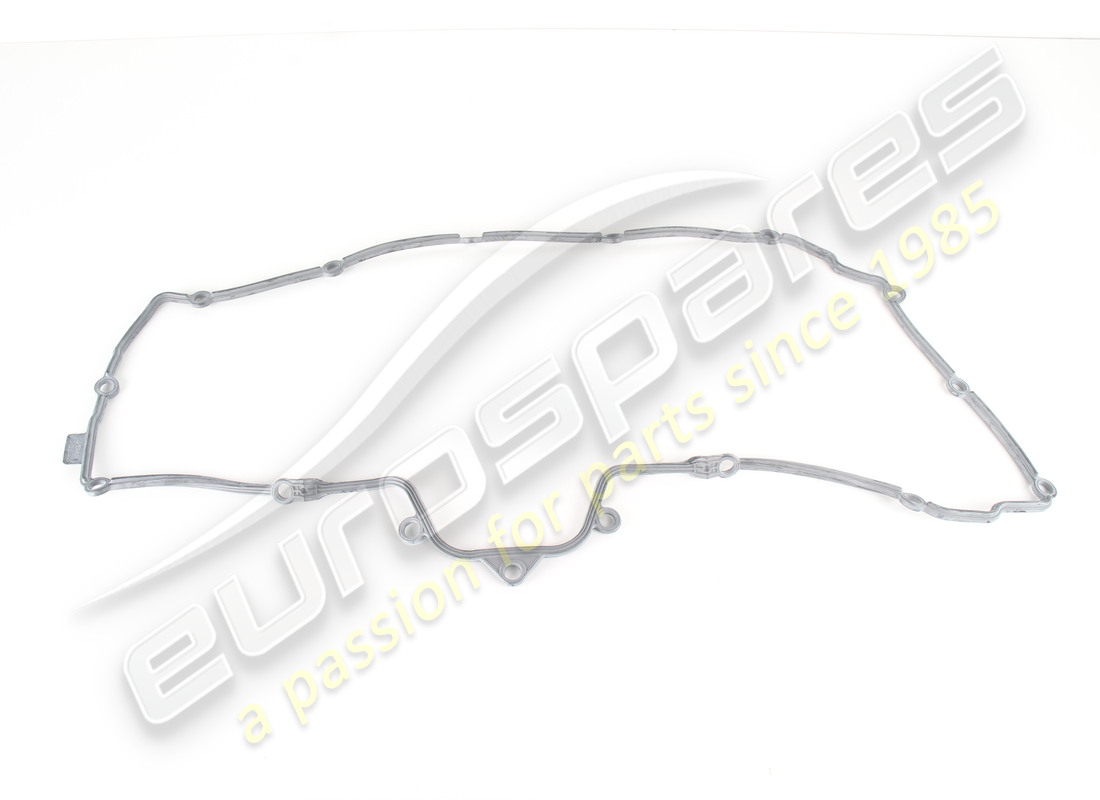

                                    JOINT DE COUVERCLE DE CULASSE GAUCHE
                                    -Applicable jusqu'au moteur n° 185627-
                                    depuis £26,41
                                    depuis £26,41
                                    JOINT DE COUVERCLE DE CULASSE GAUCHE Genuine Ferrari Pièce – Nouveau en stock
                                    # 023
                                    MPN: 264095
                                    JOINT DE COUVERCLE DE CULASSE GAUCHE
                                    -Applicable à partir du moteur n° 185628-
                                    depuis £51,30
                                    depuis £51,30
                                    JOINT DE COUVERCLE DE CULASSE GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
                                    # 024
                                    MPN: 203102
                                    DOUILLE EN CAOUTCHOUC
                                    -Applicable jusqu'au moteur n° 185627-
                                    depuis £2,96
                                    depuis £2,96
                                    DOUILLE EN CAOUTCHOUC Genuine Ferrari Pièce – Nouveau en stock
                                    DOUILLE EN CAOUTCHOUC Genuine Maserati Pièce – Nouveau en stock
                                    # 024
                                    MPN: 239748
                                    DOUILLE EN CAOUTCHOUC
                                    -Applicable jusqu'au moteur n° 185627-
                                    depuis £4,22
                                    depuis £4,22
                                    DOUILLE EN CAOUTCHOUC Genuine Ferrari Pièce – Nouveau (commander)
                                    # 025
                                    MPN: 228598
                                    BAGUE
                                    -Applicable jusqu'au moteur n° 152969-
                                    depuis £1,87
                                    depuis £1,87
                                    BAGUE Genuine Ferrari Pièce – Nouveau en stock
                                    BAGUE D.6.1X20X29.4 Genuine Maserati Pièce – Nouveau en stock
                                    # 025
                                    MPN: 239405
                                    BAGUE
                                    -Applicable jusqu'au moteur n° 152969-
                                    Remplacement
                                    Remplacement
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    # 025
                                    MPN: 261543
                                    BAGUE
                                    -Applicable à partir du moteur n° 152970 jusqu'au moteur n° 185627-
                                    depuis £8,39
                                    depuis £8,39
                                    DOUILLE -D. 6.1X 20X 29.4- Genuine Ferrari Pièce – Nouveau (commander)
                                    # 025
                                    MPN: 261544
                                    BAGUE
                                    -Applicable à partir du moteur n° 152970 jusqu'au moteur n° 185627-
                                    depuis £20,17
                                    depuis £20,17
                                    Cette pièce remplace le numéro de pièce 239405
                                    BOCCOLA D.6.1X20 Genuine Ferrari Pièce – Nouveau (commander)
                                    # 026
                                    MPN: 156830
                                    VIS
                                    -Applicable à partir du moteur n° 185628-
                                    depuis £0,51
                                    depuis £0,51
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    VIS À TÊTE CHC M 6X 40 Genuine Maserati Pièce – Nouveau (commander)
                                    # 026
                                    MPN: 213129
                                    VIS
                                    -Applicable jusqu'au moteur n° 185627-
                                    depuis £0,50
                                    depuis £0,50
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    VIS À TÊTE CHC M 6X 45 Genuine Maserati Pièce – Nouveau (commander)
                                    # 026
                                    MPN: 239501
                                    VIS
                                    depuis £0,53
                                    depuis £0,53
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    # 026
                                    MPN: 239501
                                    VIS
                                    -Remplace 250383- -Applicable pour la boîte de vitesses DCT-F1 (Pas pour la boîte de vitesses mécanique)-
                                    depuis £0,54
                                    depuis £0,54
                                    VIS Genuine Ferrari Pièce – Nouveau en stock
                                    # 026
                                    MPN: 250383
                                    GOUJON
                                    -Pas pour la boîte de vitesses DCT-F1 (Applicable pour la boîte de vitesses mécanique)-
                                    depuis £8,58
                                    depuis £8,58
                                    GOUJON Genuine Ferrari Pièce – Nouveau (commander)
                                    # 026
                                    MPN: 250383
                                    GOUJON
                                    -Applicable pour boîte de vitesses DCT-F1 (Pas pour boîte de vitesses mécanique)- -N'est plus fourni- -Remplacé par 239501-
                                    depuis £8,58
                                    depuis £8,58
                                    GOUJON Genuine Ferrari Pièce – Nouveau (commander)
                                    # 027
                                    MPN: 11197774
                                    Rondelle
                                    depuis £0,52
                                    depuis £0,52
                                    Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
                                    Rondelle Genuine Ferrari Pièce – Nouveau en stock
                                    Rondelle Genuine Maserati Pièce – Nouveau en stock
                                    # 028
                                    MPN: 231616
                                    VIS
                                    -M6 X 14-
                                    depuis £0,53
                                    depuis £0,53
                                    Genuine Ferrari Pièce (n'est plus disponible à la commande)
                                    VIS Genuine Maserati Pièce – Nouveau (commander)
                                    M6 X 14
                                    # 029
                                    MPN: 239614
                                    joint
                                    depuis £3,76
                                    depuis £3,76
                                    joint Genuine Ferrari Pièce – Nouveau en stock
                                    # 031
                                    MPN: 200458
                                    CLAPET ANTI-RETOUR
                                    depuis £5,47
                                    depuis £5,47
                                    CLAPET ANTI-RETOUR Genuine Ferrari Pièce – Nouveau en stock
                                    CLAPET ANTI-RETOUR Genuine Maserati Pièce – Nouveau (commander)
