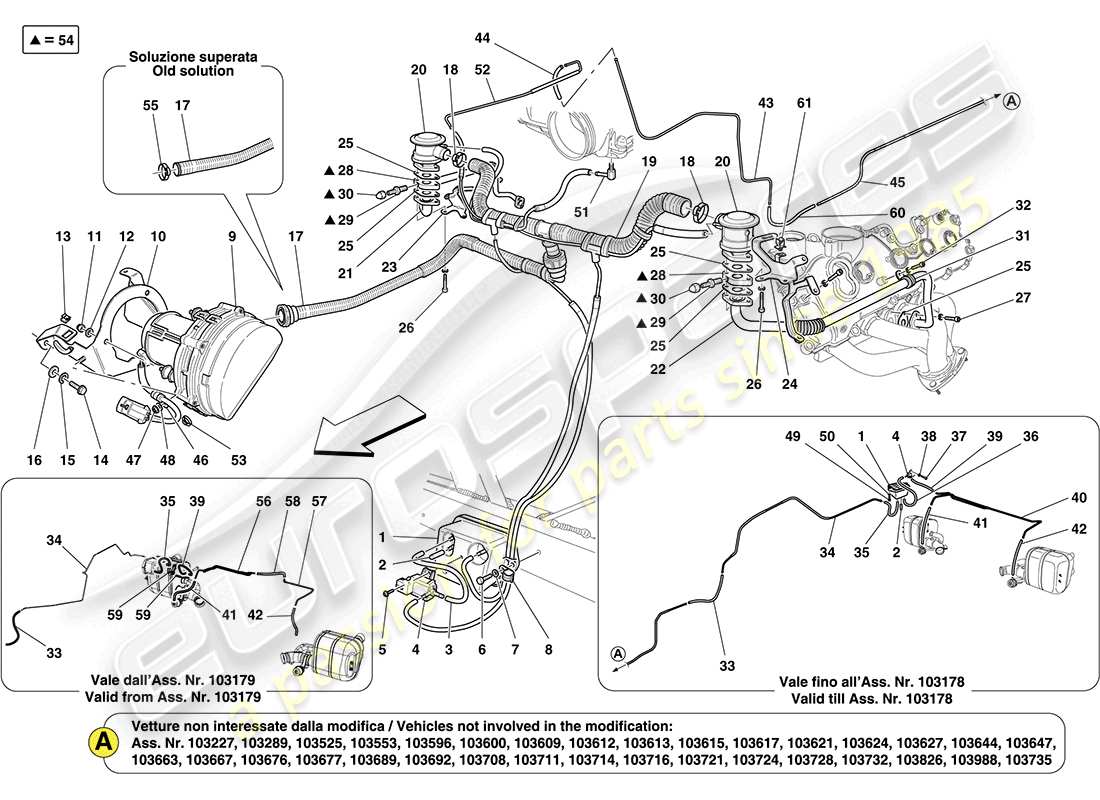

0012 - Système d'air secondaire
Ferrari California (USA) SECONDARY AIR SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 198339
RÉSERVOIR ACCUMULATEUR À VIDE
depuis £15,57
depuis £15,57
# 002
MPN: 225098
CASQUETTE POUR L'UNION
depuis £0,85
depuis £0,85
# 003
MPN: 115149
TUYAU EN CAOUTCHOUC
depuis £22,69
depuis £22,69
# 004
MPN: 184363
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable jusqu'à épuisement-
depuis £43,50
depuis £43,50
# 004
MPN: 315769
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable après épuisement de 184363-
depuis £17,12
depuis £17,12
Cette pièce remplace la pièce numéro 184363 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 15689501
VIS
depuis £0,47
depuis £0,47
# 006
MPN: 10902724
VIS
-N'est plus fourni- -Remplacé par 10902824-
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 10902721 que nous avons en stock
# 006
MPN: 10902824
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
# 007
MPN: 12620477
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12648207
# 008
MPN: 160888
AGRAFE
depuis £1,86
depuis £1,86
# 009
MPN: 181197
POMPE DU SYSTÈME D'AIR SECONDAIRE
-Applicable jusqu'au Cul. Non : 88373-
depuis £166,10
depuis £166,10
# 009
MPN: 247795
POMPE DU SYSTÈME D'AIR SECONDAIRE
-Applicable à partir du Ass. Non : 88374-
depuis £249,78
depuis £249,78
# 010
MPN: 253156
SUPPORT DE MONTAGE DE POMPE À AIR SECONDAIRE
-Applicable jusqu'au Cul. Non : 88373-
depuis £235,94
depuis £235,94
# 010
MPN: 256917
SUPPORT DE MONTAGE DE POMPE À AIR SECONDAIRE
-Applicable à partir du Ass. N° 88374 jusqu'à Ass. Non. 103178-
depuis £79,89
depuis £79,89
# 010
MPN: 282724
SUPPORT DE FIXATION DE POMPE À AIR SECONDAIRE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £217,06
depuis £217,06
# 011
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 012
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 013
MPN: 162606
AGRAFE
-Applicable jusqu'au Cul. Non : 88373-
depuis £0,43
depuis £0,43
# 013
MPN: 253769
AGRAFE
-Applicable à partir du Ass. Non : 88374-
depuis £0,47
depuis £0,47
# 014
MPN: 10902224
VIS
depuis £0,52
depuis £0,52
# 015
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 016
MPN: 12643724
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 017
MPN: 245710
TUYAU DE LA POMPE À AIR AU TUBE À AIR DE LA VALVE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 017
MPN: 256913
TUYAU DE LA POMPE À AIR AU TUYAU DE LA SOUPAPE D'AIR
-Applicable jusqu'au Cul. N° 103178- - Applicable après épuisement de 245710-
depuis £282,17
depuis £282,17
Cette pièce remplace le numéro de pièce 245710 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 272519
TUYAU DE LA POMPE À AIR AU TUYAU DE LA SOUPAPE D'AIR
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £159,79
depuis £159,79
# 018
MPN: 226356
SERRER
depuis £0,71
depuis £0,71
# 019
MPN: 239161
TUYAU D'AIR SECONDAIRE COMPLET
depuis £132,12
depuis £132,12
# 020
MPN: 171175
SOUPAPE DU SYSTÈME D'AIR SECONDAIRE
depuis £110,84
depuis £110,84
# 021
MPN: 251051
TUYAU DE SOUPAPE D'AIR DROIT
-Applicable jusqu'au Cul. N° 103178- -Applicable jusqu'à épuisement-
depuis £56,84
depuis £56,84
# 021
MPN: 282428
TUYAU POUR SOUPAPE AIR SECONDAIRE DROIT
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179- - Applicable après épuisement de 251051-
depuis £504,62
depuis £504,62
Cette pièce remplace la pièce numéro 251051 que nous avons en stock
# 022
MPN: 251053
TUYAU DE SOUPAPE D'AIR GAUCHE
-N'est plus fourni- -Remplacé par 282430-
Remplacement
Remplacement
# 022
MPN: 282430
TUYAU POUR SOUPAPE AIR SECONDAIRE GAUCHE
depuis £396,38
depuis £396,38
Cette pièce remplace le numéro de pièce 251053
# 023
MPN: 251578
SUPPORT DE FIXATION SOUPAPE AIR DROIT
depuis £14,33
depuis £14,33
# 024
MPN: 251073
SUPPORT DE FIXATION DE SOUPAPE D'AIR GAUCHE
depuis £18,96
depuis £18,96
# 025
MPN: 186781
joint
depuis £3,11
depuis £3,11
# 026
MPN: 231621
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 027
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 028
MPN: 210653
CALE
-Applicable jusqu'au moteur n° 167887-
depuis £16,35
depuis £16,35
# 028
MPN: 252813
CALE
-Applicable à partir du moteur n° 167888- -Applicable jusqu'à épuisement-
depuis £31,45
depuis £31,45
Cette pièce remplace le numéro de pièce 210653
# 029
MPN: 210868
UNION FILETÉE
-N'est plus fourni- -Remplacé par 257977-
depuis £9,87
depuis £9,87
# 029
MPN: 210868
UNION FILETÉE
-Applicable à partir du moteur n° 167888- -Applicable jusqu'à épuisement-
depuis £9,87
depuis £9,87
# 029
MPN: 257977
UNION FILETÉE
-Applicable jusqu'au moteur n° 167887-
depuis £43,40
depuis £43,40
# 030
MPN: 150595
ÉCROU À CAPUCHON
-Applicable jusqu'à épuisement-
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 16109642
# 031
MPN: 249300
support
depuis £5,72
depuis £5,72
# 032
MPN: 233600
VIS
depuis £0,53
depuis £0,53
# 033
MPN: 115411
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £7,56
depuis £7,56
# 033
MPN: 165608
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
depuis £1,50
depuis £1,50
# 034
MPN: 250435
TUYAU RIGIDE
-Pas pour HELE- -Pas pour Stop & Start- -Applicable jusqu'à épuisement-
depuis £50,01
depuis £50,01
# 034
MPN: 270708
TUYAU RIGIDE
-Pas pour HELE- -Pas pour Stop & Start- -Applicable après épuisement de 250435-
depuis £83,28
depuis £83,28
# 034
MPN: 270708
TUYAU RIGIDE
-Applicable pour HELE- -Applicable pour Stop & Start- -Applicable jusqu'à Ass. Non : 103178-
depuis £83,28
depuis £83,28
# 034
MPN: 283324
TUYAU RIGIDE
-Applicable pour HELE- -Applicable pour Stop & Start- -Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £59,71
depuis £59,71
# 035
MPN: 168248
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £21,02
depuis £21,02
# 035
MPN: 243631
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
depuis £2,87
depuis £2,87
# 036
MPN: 115147
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
depuis £2,92
depuis £2,92
Cette pièce remplace le numéro de pièce 321332
# 036
MPN: 163092
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £1,13
depuis £1,13
# 037
MPN: 14304124
VIS
depuis £0,47
depuis £0,47
# 038
MPN: 12601174
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 039
MPN: 115411
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179- -N'est plus fourni- -Remplacé par 289103-
depuis £7,56
depuis £7,56
# 039
MPN: 243633
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
depuis £63,91
depuis £63,91
# 039
MPN: 289103
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £7,56
depuis £7,56
# 040
MPN: 250189
TUYAU RIGIDE POUR ACTIONNEMENT DE LA VANNE BY-PASS
-N'est plus fourni- -Remplacé par 259262-
Remplacement
Remplacement
# 040
MPN: 259262
TUYAU RIGIDE POUR ACTIONNEMENT DE LA VANNE BY-PASS
-Applicable jusqu'au Cul. Non : 103178-
depuis £100,91
depuis £100,91
Cette pièce remplace le numéro de pièce 250189
# 041
MPN: 147123
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £8,32
depuis £8,32
Cette pièce remplace le numéro de pièce 131042 - et 2 plus. Cliquez pour voir les détails
# 041
MPN: 148203
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
Remplacement
Remplacement
# 041
MPN: 148204
TUYAU EN CAOUTCHOUC
-N'est plus fourni- -Remplacé par 148203-
depuis £13,20
depuis £13,20
# 042
MPN: 148204
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 103178-
depuis £13,20
depuis £13,20
# 042
MPN: 163052
TUYAU EN CAOUTCHOUC
-N'est plus fourni- -Remplacé par 148204-
Remplacement
Remplacement
# 042
MPN: 163052
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
Remplacement
Remplacement
# 043
MPN: 244452
TUYAU DU TUYAU SOUS LE SOL AU BOUCLIER
-Applicable jusqu'au Cul. Non : 90608-
depuis £18,86
depuis £18,86
# 043
MPN: 260089
TUYAU DU TUYAU SOUS LE SOL AU BOUCLIER
-Pas pour GD- -Applicable à partir de Ass. N° 90609 jusqu'à Ass. Non. 103178-
depuis £39,52
depuis £39,52
# 043
MPN: 260831
TUYAU DU TUYAU SOUS LE SOL AU BOUCLIER
-Applicable pour GD- -Applicable à partir d'Ass. Non : 90609-
depuis £30,27
depuis £30,27
# 043
MPN: 279518
TUYAU DU TUYAU DE SOUS-CASSE AU PARE-FEU
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £34,47
depuis £34,47
# 044
MPN: 165629
TUYAU EN CAOUTCHOUC
Remplacement
Remplacement
# 045
MPN: 247701
TUYAU SOUS LE SOL
-Applicable jusqu'au Cul. Non : 103178-
depuis £27,74
depuis £27,74
# 045
MPN: 272511
TUYAU SOUS CAISSE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £40,36
depuis £40,36
# 046
MPN: 10441290
SUPPORT AVEC GAINE
-Applicable jusqu'au Cul. Non : 88373-
depuis £0,29
depuis £0,29
# 047
MPN: 12575411
NOIX
-Applicable jusqu'au Cul. Non : 88373-
Remplacement
Remplacement
# 048
MPN: 12646624
Rondelle
-Applicable jusqu'au Cul. Non : 88373-
depuis £0,54
depuis £0,54
# 049
MPN: 10902724
VIS
-N'est plus fourni- -Remplacé par 10902824-
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 10902721 que nous avons en stock
# 049
MPN: 10902824
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
# 050
MPN: 12620477
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12648207
# 051
MPN: 128016
CONNECTEUR
depuis £5,70
depuis £5,70
# 052
MPN: 244411
TUYAU DE SOUPAPE D'AIR DROIT
depuis £19,81
depuis £19,81
# 053
MPN: 14569680
AGRAFE
-Applicable à partir du Ass. Non : 88374-
depuis £0,54
depuis £0,54
# 054
MPN: 264020
ENSEMBLE D'ESPACEUR
-Applicable après épuisement des pièces n° 252813, 210868 et 150595- -Applicable à partir du moteur n° 167888-
depuis £22,20
depuis £22,20
Cette pièce remplace le numéro de pièce 252813 - et 4 plus. Cliquez pour voir les détails
# 055
MPN: 226356
SERRER
-Applicable pour le tuyau 245710 réf. 17-
depuis £0,71
depuis £0,71
# 056
MPN: 281963
TUYAU D'ACTIONNEMENT DE LA SOUPAPE DE BY-PASS RIGIDE DROIT
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £109,33
depuis £109,33
# 057
MPN: 281964
TUYAU D'ACTIONNEMENT DE SOUPAPE DE BY-PASS RIGIDE LH
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £24,38
depuis £24,38
# 058
MPN: 115411
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. N° 103179- -N'est plus fourni- -Remplacé par 289103-
depuis £7,56
depuis £7,56
# 058
MPN: 289103
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £7,56
depuis £7,56
# 059
MPN: 279177
support
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £11,31
depuis £11,31
# 060
MPN: 272512
TUYAU EN CAOUTCHOUC
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £5,08
depuis £5,08
# 061
MPN: 198271
AGRAFE
depuis £0,51
depuis £0,51
-part-diagram-0013.webp "FERRARI CALIFORNIA (USA) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI CALIFORNIA (USA) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI CALIFORNIA (USA) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI CALIFORNIA (USA) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI CALIFORNIA (USA) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE RÉCUPÉRATION DE VAPEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI CALIFORNIA (USA) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI CALIFORNIA (USA) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI CALIFORNIA (USA) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI CALIFORNIA (USA) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI CALIFORNIA (USA) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI CALIFORNIA (USA) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI CALIFORNIA (USA) CIRCUIT DE LUBRIFICATION ET DE REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI CALIFORNIA (USA) COMMANDE MANUELLE DE DÉVERROUILLAGE DE LA BOÎTE DE VITESSES DCT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI CALIFORNIA (USA) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI CALIFORNIA (USA) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI CALIFORNIA (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI CALIFORNIA (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI CALIFORNIA (USA) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI CALIFORNIA (USA) BOÎTE DE DIRECTION ET POMPE DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI CALIFORNIA (USA) ENSEMBLE COLONNE DE DIRECTION ET VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI CALIFORNIA (USA) COMPOSANTS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI CALIFORNIA (USA) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DE L'AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI CALIFORNIA (USA) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI CALIFORNIA (USA) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI CALIFORNIA (USA) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI CALIFORNIA (USA) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI CALIFORNIA (USA) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI CALIFORNIA (USA) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI CALIFORNIA (USA) UNITÉ AC : COMPOSANTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI CALIFORNIA (USA) UNITÉ CLIMATISATION : DISTRIBUTION SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI CALIFORNIA (USA) ACCESSOIRES STANDARDS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ET GARNITURE AVANT EXTERNE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI CALIFORNIA (USA) CARROSSERIE AVANT ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI CALIFORNIA (USA) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI CALIFORNIA (USA) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI CALIFORNIA (USA) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI CALIFORNIA (USA) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI CALIFORNIA (USA) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI CALIFORNIA (USA) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI CALIFORNIA (USA) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI CALIFORNIA (USA) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI CALIFORNIA (USA) BOUCLIERS DE SOUS-CAISSE ET SECTIONS PLATES DE SOUS-CAISSE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI CALIFORNIA (USA) TIMONERIES ET PORTES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI CALIFORNIA (USA) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI CALIFORNIA (USA) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI CALIFORNIA (USA) INSONORISATION DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI CALIFORNIA (USA) BOUCLIERS THERMIQUES DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI CALIFORNIA (USA) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI CALIFORNIA (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI CALIFORNIA (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI CALIFORNIA (USA) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI CALIFORNIA (USA) TOIT ÉLECTRIQUE : ROLLBAR ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : CINÉMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI CALIFORNIA (USA) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI CALIFORNIA (USA) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI CALIFORNIA (USA) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI CALIFORNIA (USA) PORTES D'ENTRÉE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI CALIFORNIA (USA) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI CALIFORNIA (USA) VITRES ÉLECTRIQUES ET RÉTROVISEURS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI CALIFORNIA (USA) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - COURSE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI CALIFORNIA (USA) TUNNEL CENTRAL ET UNITÉ ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI CALIFORNIA (USA) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI CALIFORNIA (USA) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI CALIFORNIA (USA) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI CALIFORNIA (USA) SERVICES INTERNES DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI CALIFORNIA (USA) PHARES SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI CALIFORNIA (USA) FEUX ARRIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI CALIFORNIA (USA) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI CALIFORNIA (USA) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI CALIFORNIA (USA) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI CALIFORNIA (USA) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI CALIFORNIA (USA) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI CALIFORNIA (USA) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI CALIFORNIA (USA) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0155.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0156.webp "FERRARI CALIFORNIA (USA) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0157.webp "FERRARI CALIFORNIA (USA) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI CALIFORNIA (USA) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI CALIFORNIA (USA) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI CALIFORNIA (USA) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI CALIFORNIA (USA) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI CALIFORNIA (USA) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI CALIFORNIA (USA) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DISTRIBUTION - ARBRE À CAMES ET SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI CALIFORNIA (USA) POMPE À ESSENCE ET TUYAUX DE RACCORDEMENT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI CALIFORNIA (USA) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INJECTION MAIN DROITE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INJECTION GAUCHE - ALLUMAGE SCHÉMA DES PIÈCES")
