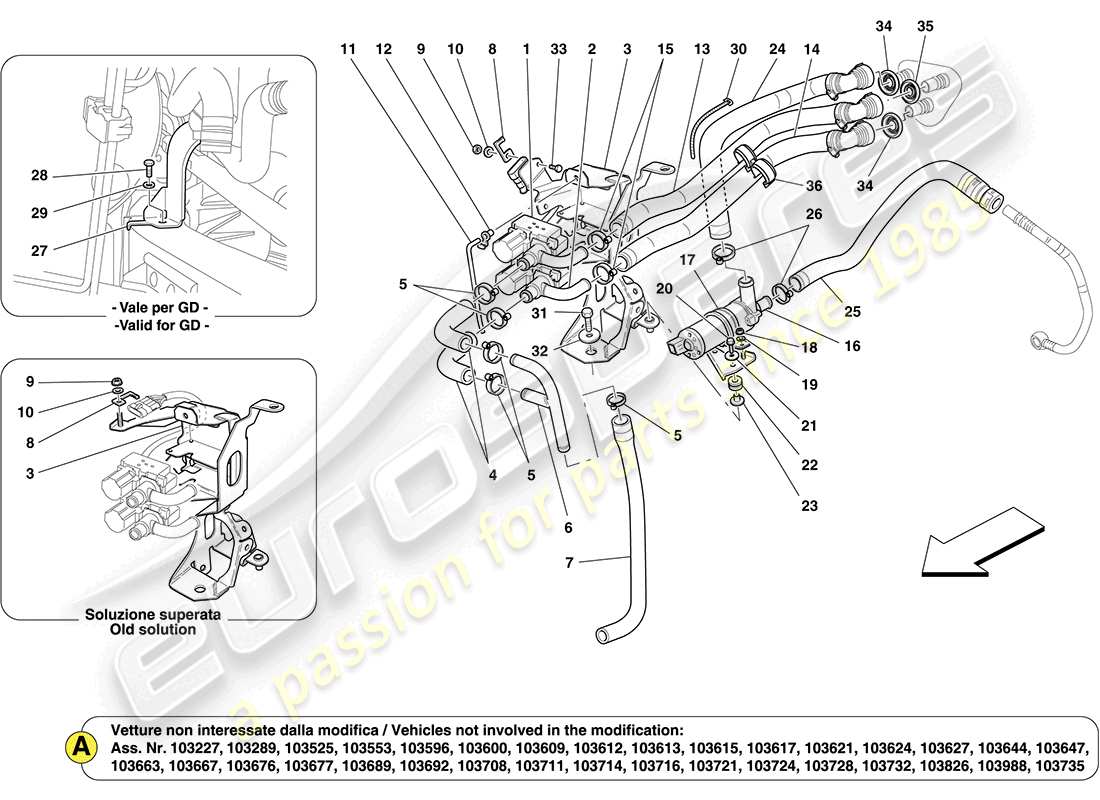

0053 - UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR
Ferrari California (USA) AC UNIT: COMPONENTS IN ENGINE COMPARTMENT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 67635900
VANNE TGK DU BANC DE CYLINDRES DROIT
depuis £72,67
depuis £72,67
# 002
MPN: 67444900
VALVE TGK DU BANC DE CYLINDRES GAUCHE
depuis £72,67
depuis £72,67
# 003
MPN: 252466
SUPPORT DE MONTAGE DE VANNE
-Applicable jusqu'à épuisement-
depuis £34,47
depuis £34,47
# 003
MPN: 254335
SUPPORT DE MONTAGE DE VANNE
-Applicable jusqu'au Cul. N° 103178- - Applicable après épuisement de 252466-
depuis £44,86
depuis £44,86
Cette pièce remplace la pièce numéro 252466 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 278753
SUPPORT DE FIXATION DE VALVE
-Voir note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £44,86
depuis £44,86
# 004
MPN: 240729
TUYAU DE CONNECTEUR
depuis £55,50
depuis £55,50
# 005
MPN: 10860270
COLLIER
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 005
MPN: 13126770
COLLIER
-N'est plus fourni- -Remplacé par 10860270-
depuis £0,66
depuis £0,66
# 005
MPN: 178053
SERRER
-N'est plus fourni- -Remplacé par 13126770-
depuis £0,82
depuis £0,82
# 005
MPN: 262109
COLLIER
-Applicable après épuisement de 10860270-
depuis £0,63
depuis £0,63
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 247947
TUYAU RIGIDE DE SORTIE DE VANNE TGK
depuis £22,67
depuis £22,67
# 007
MPN: 247949
TUYAU DE CONNECTEUR
depuis £13,49
depuis £13,49
# 008
MPN: 156198
AGRAFE
-banc de cylindres droit-
depuis £8,97
depuis £8,97
# 008
MPN: 252473
AGRAFE
-banc de cylindres gauche-
depuis £0,97
depuis £0,97
# 009
MPN: 12574011
NOIX
depuis £0,47
depuis £0,47
# 010
MPN: 12642801
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12642824
# 011
MPN: 67933600
TIGE DE FIXATION DE SOUPAPE TGK
depuis £0,90
depuis £0,90
# 012
MPN: 64215300
CLIP DE RETENUE DE TIGE DE DIRECTION
depuis £0,47
depuis £0,47
# 013
MPN: 240699
TUYAU DU CHAUFFAGE À LA VANNE RH TGK
-Pas pour GD- -Applicable jusqu'au Ass. N° 88122- -Applicable jusqu'au moteur n° 153878- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 013
MPN: 251945
TUYAU DU CHAUFFAGE À LA VANNE RH TGK
-Pas pour GD- -Applicable à partir de Ass. N° 88123- - Applicable à partir du moteur n° 153879- - Applicable après épuisement de 240699-
depuis £152,65
depuis £152,65
Cette pièce remplace le numéro de pièce 240699 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 251945
TUYAU DU CHAUFFAGE À LA VANNE RH TGK
-Applicable pour GD-
depuis £152,65
depuis £152,65
Cette pièce remplace le numéro de pièce 240699 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 240698
TUYAU DU CHAUFFAGE À LA SOUPAPE GAUCHE TGK
-Pas pour GD- -Applicable jusqu'au Ass. N° 88122- -Applicable jusqu'au moteur n° 153878- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 251946
TUYAU DU CHAUFFAGE À LA SOUPAPE GAUCHE TGK
-Pas pour GD- -Applicable à partir de Ass. N° 88123- - Applicable à partir du moteur n° 153879- - Applicable après épuisement de 240698-
depuis £277,54
depuis £277,54
Cette pièce remplace le numéro de pièce 240698
# 014
MPN: 251946
TUYAU DU CHAUFFAGE À LA SOUPAPE GAUCHE TGK
-Applicable pour GD-
depuis £277,54
depuis £277,54
Cette pièce remplace le numéro de pièce 240698
# 015
MPN: 10860270
COLLIER
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 015
MPN: 13126770
COLLIER
-N'est plus fourni- -Remplacé par 10860270-
depuis £0,68
depuis £0,68
# 015
MPN: 178053
SERRER
-N'est plus fourni- -Remplacé par 13126770-
depuis £0,85
depuis £0,85
# 015
MPN: 262109
COLLIER
-Applicable après épuisement de 10860270-
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 65460300
POMPE DE RECIRCULATION D'EAU
depuis £143,39
depuis £143,39
Cette pièce remplace le numéro de pièce 70000900 - et 5 plus. Cliquez pour voir les détails
# 017
MPN: 252477
support
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 017
MPN: 255370
support
-Applicable après épuisement de 252477-
depuis £34,91
depuis £34,91
Cette pièce remplace le numéro de pièce 252477
# 018
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 019
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 020
MPN: 10902621
VIS
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10902611 que nous avons en stock
# 021
MPN: 12643701
Rondelle
-N'est plus fourni- -Remplacé par 12643724-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 022
MPN: 103549
ŒILLET
depuis £0,74
depuis £0,74
# 023
MPN: 149707
CALE
depuis £0,66
depuis £0,66
# 024
MPN: 246243
TUYAU DE LIVRAISON DE LA POMPE À LA CLIMATISATION
-Pas pour GD- -Applicable jusqu'au Ass. N° 88122- -Applicable jusqu'au moteur n° 153878- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 024
MPN: 251944
TUYAU DE LIVRAISON DE LA POMPE À LA CLIMATISATION
-Pas pour GD- -Applicable à partir de Ass. N° 88123- - Applicable à partir du moteur n° 153879- - Applicable après épuisement de 246243-
depuis £111,01
depuis £111,01
Cette pièce remplace le numéro de pièce 246243 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 251944
TUYAU DE LIVRAISON DE LA POMPE À LA CLIMATISATION
-Applicable pour GD-
depuis £111,01
depuis £111,01
Cette pièce remplace le numéro de pièce 246243 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 246244
TUYAU DU MOTEUR À LA POMPE
-Pas pour GD- -Applicable jusqu'au Ass. N° 88122- -Applicable jusqu'au moteur n° 153878- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 025
MPN: 251947
TUYAU DU MOTEUR À LA POMPE
-Pas pour GD- -Applicable à partir de Ass. N° 88123- - Applicable à partir du moteur n° 153879- - Applicable après épuisement de 246244-
depuis £138,77
depuis £138,77
Cette pièce remplace le numéro de pièce 246244 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 251947
TUYAU DU MOTEUR À LA POMPE
-Applicable pour GD-
depuis £138,77
depuis £138,77
Cette pièce remplace le numéro de pièce 246244 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 10860370
COLLIER
-Applicable jusqu'à épuisement-
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 13127770
# 026
MPN: 13432970
COLLIER
-N'est plus fourni- -Remplacé par 10860370-
depuis £0,88
depuis £0,88
Cette pièce remplace le numéro de pièce 13432908
# 026
MPN: 262111
COLLIER
-Applicable après épuisement de 10860370-
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 13127770
# 027
MPN: 256880
BOUCLIER DE TUYAU TGK
-Applicable pour GD- -Applicable jusqu'à Ass. Non : 103178-
depuis £20,17
depuis £20,17
# 027
MPN: 283753
BOUCLIER DE TUYAU TGK
-Voir note A pour Ass. Nombres de véhicules non concernés par la modification- -Applicable pour GD- -Applicable à partir d'Ass. Non : 103179-
depuis £20,17
depuis £20,17
# 028
MPN: 10902211
VIS
-Applicable pour GD- -N'est plus fourni- -Remplacé par 10902224-
depuis £0,53
depuis £0,53
# 028
MPN: 10902224
VIS
-Applicable pour GD-
depuis £0,53
depuis £0,53
# 029
MPN: 12643724
Rondelle
-Applicable pour GD-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 030
MPN: 262271
SERRER
depuis £1,79
depuis £1,79
# 031
MPN: 10902424
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 032
MPN: 10523401
Rondelle
depuis £0,53
depuis £0,53
# 033
MPN: 10444521
VIS
depuis £0,71
depuis £0,71
# 034
MPN: 81895900
joint
depuis £5,89
depuis £5,89
# 035
MPN: 81970900
joint
depuis £5,96
depuis £5,96
# 036
MPN: 160013
AGRAFE
depuis £0,55
depuis £0,55
-part-diagram-0054.webp "FERRARI CALIFORNIA (USA) UNITÉ AC : COMPOSANTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI CALIFORNIA (USA) UNITÉ CLIMATISATION : DISTRIBUTION SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI CALIFORNIA (USA) ACCESSOIRES STANDARDS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ET GARNITURE AVANT EXTERNE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI CALIFORNIA (USA) CARROSSERIE AVANT ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI CALIFORNIA (USA) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI CALIFORNIA (USA) CARROSSERIE CENTRALE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI CALIFORNIA (USA) CARROSSERIE ARRIÈRE ET GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI CALIFORNIA (USA) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI CALIFORNIA (USA) STRUCTURES AVANT ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI CALIFORNIA (USA) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI CALIFORNIA (USA) STRUCTURES CENTRALES ET SECTIONS DE CAISSON DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI CALIFORNIA (USA) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI CALIFORNIA (USA) STRUCTURES ARRIÈRE ET CAISSONS DE CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI CALIFORNIA (USA) BOUCLIERS DE SOUS-CAISSE ET SECTIONS PLATES DE SOUS-CAISSE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI CALIFORNIA (USA) TIMONERIES ET PORTES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI CALIFORNIA (USA) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI CALIFORNIA (USA) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI CALIFORNIA (USA) INSONORISATION DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI CALIFORNIA (USA) BOUCLIERS THERMIQUES DANS LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI CALIFORNIA (USA) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI CALIFORNIA (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI CALIFORNIA (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI CALIFORNIA (USA) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI CALIFORNIA (USA) TOIT ÉLECTRIQUE : ROLLBAR ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : CINÉMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI CALIFORNIA (USA) TOITURE ÉLECTRIQUE : HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI CALIFORNIA (USA) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI CALIFORNIA (USA) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI CALIFORNIA (USA) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI CALIFORNIA (USA) PORTES D'ENTRÉE : GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI CALIFORNIA (USA) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI CALIFORNIA (USA) VITRES ÉLECTRIQUES ET RÉTROVISEURS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI CALIFORNIA (USA) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI CALIFORNIA (USA) SIÈGE AVANT - COURSE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI CALIFORNIA (USA) TUNNEL CENTRAL ET UNITÉ ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI CALIFORNIA (USA) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI CALIFORNIA (USA) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI CALIFORNIA (USA) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI CALIFORNIA (USA) SERVICES INTERNES DE L'HABITAT SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI CALIFORNIA (USA) PHARES SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI CALIFORNIA (USA) FEUX ARRIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI CALIFORNIA (USA) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI CALIFORNIA (USA) BOUCLIERS, GARNITURE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI CALIFORNIA (USA) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI CALIFORNIA (USA) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI CALIFORNIA (USA) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI CALIFORNIA (USA) CALCULATEURS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI CALIFORNIA (USA) CALCULATEURS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0155.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0156.webp "FERRARI CALIFORNIA (USA) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0157.webp "FERRARI CALIFORNIA (USA) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI CALIFORNIA (USA) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI CALIFORNIA (USA) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI CALIFORNIA (USA) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI CALIFORNIA (USA) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI CALIFORNIA (USA) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI CALIFORNIA (USA) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DISTRIBUTION - ARBRE À CAMES ET SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI CALIFORNIA (USA) POMPE À ESSENCE ET TUYAUX DE RACCORDEMENT SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI CALIFORNIA (USA) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INJECTION MAIN DROITE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'INJECTION GAUCHE - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI CALIFORNIA (USA) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI CALIFORNIA (USA) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI CALIFORNIA (USA) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI CALIFORNIA (USA) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI CALIFORNIA (USA) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI CALIFORNIA (USA) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE RÉCUPÉRATION DE VAPEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI CALIFORNIA (USA) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI CALIFORNIA (USA) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI CALIFORNIA (USA) REFROIDISSEMENT : RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI CALIFORNIA (USA) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI CALIFORNIA (USA) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI CALIFORNIA (USA) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI CALIFORNIA (USA) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI CALIFORNIA (USA) CIRCUIT DE LUBRIFICATION ET DE REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI CALIFORNIA (USA) COMMANDE MANUELLE DE DÉVERROUILLAGE DE LA BOÎTE DE VITESSES DCT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI CALIFORNIA (USA) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI CALIFORNIA (USA) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI CALIFORNIA (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI CALIFORNIA (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DU SYSTÈME DE FREINAGE DES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI CALIFORNIA (USA) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI CALIFORNIA (USA) BOÎTE DE DIRECTION ET POMPE DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI CALIFORNIA (USA) ENSEMBLE COLONNE DE DIRECTION ET VOLANT DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI CALIFORNIA (USA) COMPOSANTS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI CALIFORNIA (USA) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI CALIFORNIA (USA) COMPOSANTS DE L'AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI CALIFORNIA (USA) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI CALIFORNIA (USA) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI CALIFORNIA (USA) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI CALIFORNIA (USA) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI CALIFORNIA (USA) ALTERNATEUR, DÉMARREUR ET COMPRESSEUR AC SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI CALIFORNIA (USA) UNITÉ DE CLIMATISATION : COMPOSANTS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
