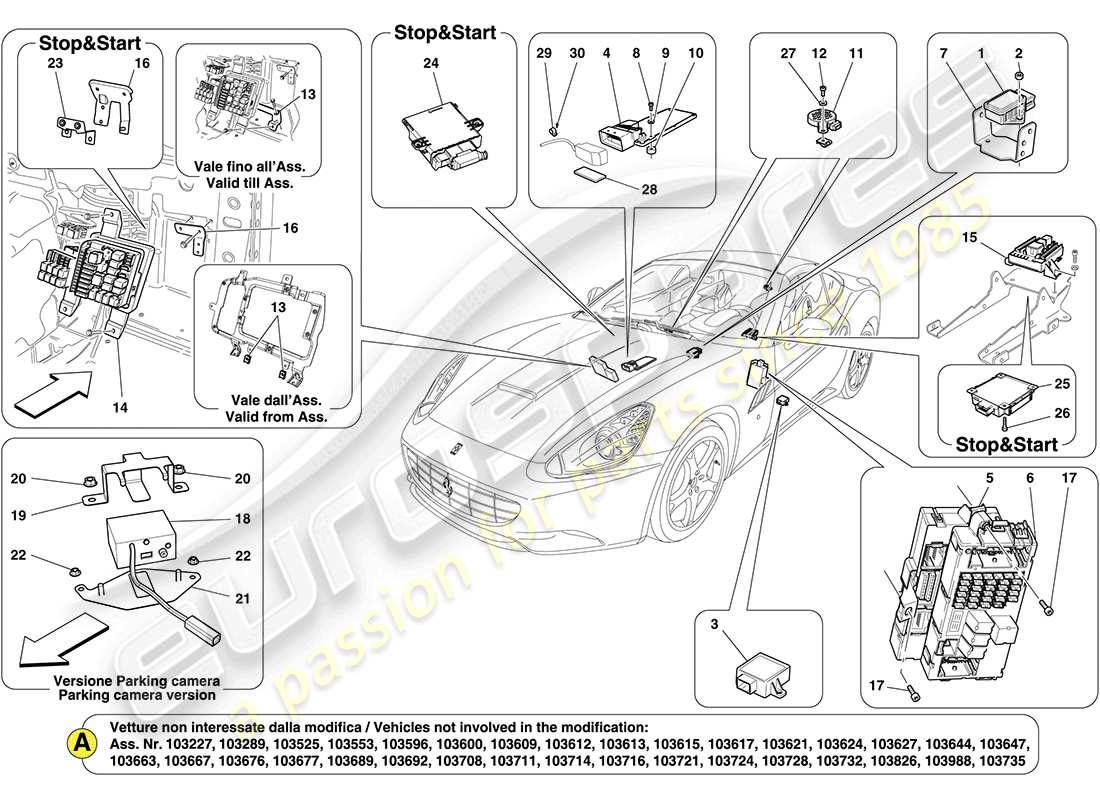

0151 - Calculateurs d'habitacle
Ferrari California (USA) PASSENGER COMPARTMENT ECUs Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 206070
CAPTEUR DE LACET
-Applicable jusqu'à épuisement-
depuis £78,75
depuis £78,75
# 001
MPN: 317783
CAPTEUR DE LACET
-Applicable après épuisement de 206070-
depuis £171,07
depuis £171,07
Cette pièce remplace la pièce numéro 206070 que nous avons en stock
# 002
MPN: 14058319
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 139951 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 251159
UNITÉ ÉLECTRIQUE DE COMMANDE DE DIRECTION HYDRAULIQUE
depuis £132,12
depuis £132,12
# 003
MPN: 289044
calculateur de direction assistée
-Pack de manutention spécial-
depuis £115,79
depuis £115,79
# 004
MPN: 250594
UNITÉ DE COMMANDE MAGNÉRIDE
-Magneride double mode- -Applicable jusqu'à Ass. Non : 103178-
depuis £688,96
depuis £688,96
# 004
MPN: 281498
MAGNÉRIDE ECU
-Magneride double mode- -Voir la note A pour Ass. Nombre de véhicules non concernés par la modification- -Applicable à partir de l'Ass. Non : 103179-
depuis £707,84
depuis £707,84
# 005
MPN: 229377
NŒUD ORDINATEUR CORPS
-Pas pour HELE- -Pas pour Stop & Start- -Pas pour CINA, USA, CDN, USA LIGHT-
depuis £1 458,15
depuis £1 458,15
# 005
MPN: 229377
NŒUD ORDINATEUR CORPS
-Pas pour HELE- -Pas pour Stop & Start- -Applicable pour CINA, USA, CDN, USA LIGHT- -Applicable jusqu'à Ass. Non : 95669-
depuis £1 458,15
depuis £1 458,15
# 005
MPN: 266702
NŒUD ORDINATEUR CORPS
-Applicable pour HELE- -Applicable pour Stop & Start- -Pas pour le pack HGTS- -Pas pour CINA, USA, CDN, USA LIGHT- -Applicable jusqu'à Ass. N° 104724- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 005
MPN: 266702
NŒUD ORDINATEUR CORPS
-Dès le début de la production pour les véhicules HELE- -Applicable pour Stop & Start- -Pas pour le pack HGTS- -Applicable pour CINA, USA, CDN, USA LIGHT- -Applicable à partir d'Ass. N° 95670 jusqu'à Ass. N°104724- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 005
MPN: 286303
NŒUD ORDINATEUR CORPS
-Applicable à partir du Cul. N° 104725- - Applicable après épuisement de 266702-
depuis £839,97
depuis £839,97
Cette pièce remplace le numéro de pièce 266702
# 006
MPN: 245788
CALCULATEUR DE TABLEAU DE BORD
depuis £169,43
depuis £169,43
Cette pièce remplace le numéro de pièce 229378 - et 5 plus. Cliquez pour voir les détails
# 007
MPN: 80529400
support
depuis £52,84
depuis £52,84
# 008
MPN: 14303474
VIS
depuis £0,53
depuis £0,53
# 008
MPN: 62790300
NOIX
-N'est plus fourni- -Remplacé par 14303474-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574011 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 12601074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12601070 que nous avons en stock
# 010
MPN: 13604115
CALE
depuis £0,78
depuis £0,78
Cette pièce remplace le numéro de pièce 13604111
# 011
MPN: 223469
AVERTISSEUR SONORE
depuis £15,58
depuis £15,58
# 012
MPN: 14304220
VIS
-N'est plus fourni-
depuis £0,53
depuis £0,53
# 012
MPN: 252274
VIS
-Fixation buzzer avant-
depuis £0,53
depuis £0,53
# 012
MPN: 65752800
VIS
-Fixation buzzer arrière-
depuis £1,36
depuis £1,36
Cette pièce remplace le numéro de pièce 294485 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 69460500
VIS
-N'est plus fourni- -Remplacé par 65752800-
depuis £0,54
depuis £0,54
# 013
MPN: 14189071
SUPPORT POUR VIS
-M6- - Applicable à partir du Ass. Non. 102768-
depuis £0,53
depuis £0,53
# 013
MPN: 245742
SUPPORT INFÉRIEUR
-Applicable jusqu'au Cul. Non : 102767-
depuis £14,14
depuis £14,14
# 014
-
PORTE-FUSIBLES ET RELAIS
-Livré avec le faisceau de câbles avant-
# 015
-
PORTE-FUSIBLES ET RELAIS
-Livré avec le faisceau électrique habitacle-
# 016
MPN: 245741
SUPPORT SUPÉRIEUR
-Pas pour HELE- -Pas pour Stop & Start- -Pas pour GD-
depuis £29,25
depuis £29,25
# 016
MPN: 266726
SUPPORT SUPÉRIEUR
-Applicable pour HELE- -Applicable pour Stop & Start- -Pas pour GD-
depuis £65,34
depuis £65,34
# 017
MPN: 14305924
VIS
depuis £0,53
depuis £0,53
# 018
MPN: 234996
CALCULATEUR DE CAMÉRA DE STATIONNEMENT
-Version avec caméra de stationnement-
depuis £849,41
depuis £849,41
# 019
MPN: 221567
support
-Version avec caméra de stationnement-
depuis £32,08
depuis £32,08
# 020
MPN: 14059211
NOIX
-Version avec caméra de stationnement-
depuis £0,53
depuis £0,53
# 021
MPN: 250404
support
-Version avec caméra de stationnement-
depuis £9,92
depuis £9,92
# 022
MPN: 13046011
NOIX
-Version avec caméra de stationnement-
depuis £0,53
depuis £0,53
# 023
MPN: 266452
SUPPORT DE MONTAGE RELAIS
-Applicable pour Stop & Start- -Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 106179-
depuis £65,34
depuis £65,34
# 024
MPN: 264097
STABILISATEUR DE TENSION
-Applicable pour HELE- -Applicable pour Stop & Start-
depuis £200,16
depuis £200,16
# 025
MPN: 254265
180W STABILISATEUR DE TENSION
-Applicable pour HELE- -Applicable pour Stop & Start-
depuis £179,31
depuis £179,31
# 026
MPN: 11566227
VIS
-Applicable pour HELE- -Applicable pour Stop & Start-
depuis £0,75
depuis £0,75
# 027
MPN: 12642821
Rondelle
depuis £0,54
depuis £0,54
# 028
MPN: 249582
PRISE
depuis £2,92
depuis £2,92
# 029
MPN: 10441690
SUPPORT AVEC GAINE
depuis £1,14
depuis £1,14
Cette pièce remplace le numéro de pièce 1044690
# 030
MPN: 65752800
VIS
depuis £1,37
depuis £1,37
Cette pièce remplace le numéro de pièce 294485 - et 1 plus. Cliquez pour voir les détails
