ferrari f12 berlinetta (rhd) vilebrequin - bielles et pistons schéma des pièces

0002 - Vilebrequin - Bielles et Pistons

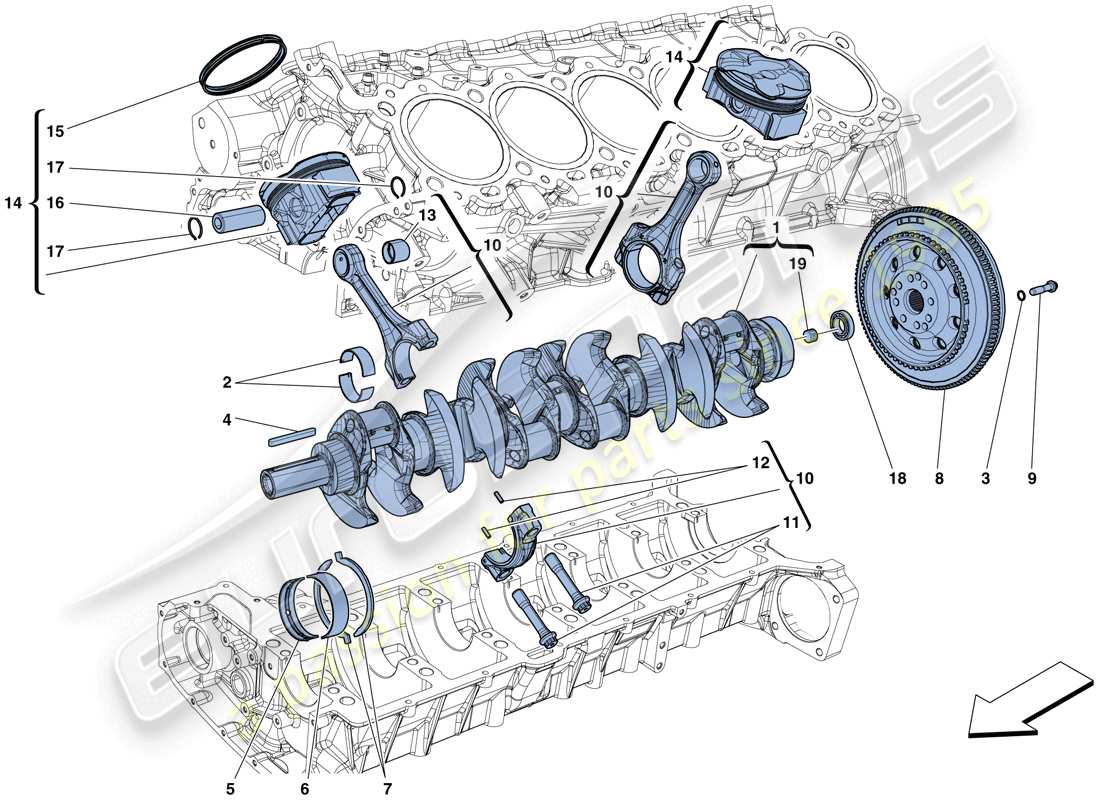

Ferrari F12 Berlinetta (RHD) CRANKSHAFT - CONNECTING RODS AND PISTONS Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 289787
Vilebrequin
-N'est plus fourni- -Remplacé par 306666-
depuis £2 539,23
depuis £2 539,23
# 001
MPN: 306666
Vilebrequin
depuis £2 362,70
depuis £2 362,70
# 002
MPN: 244416

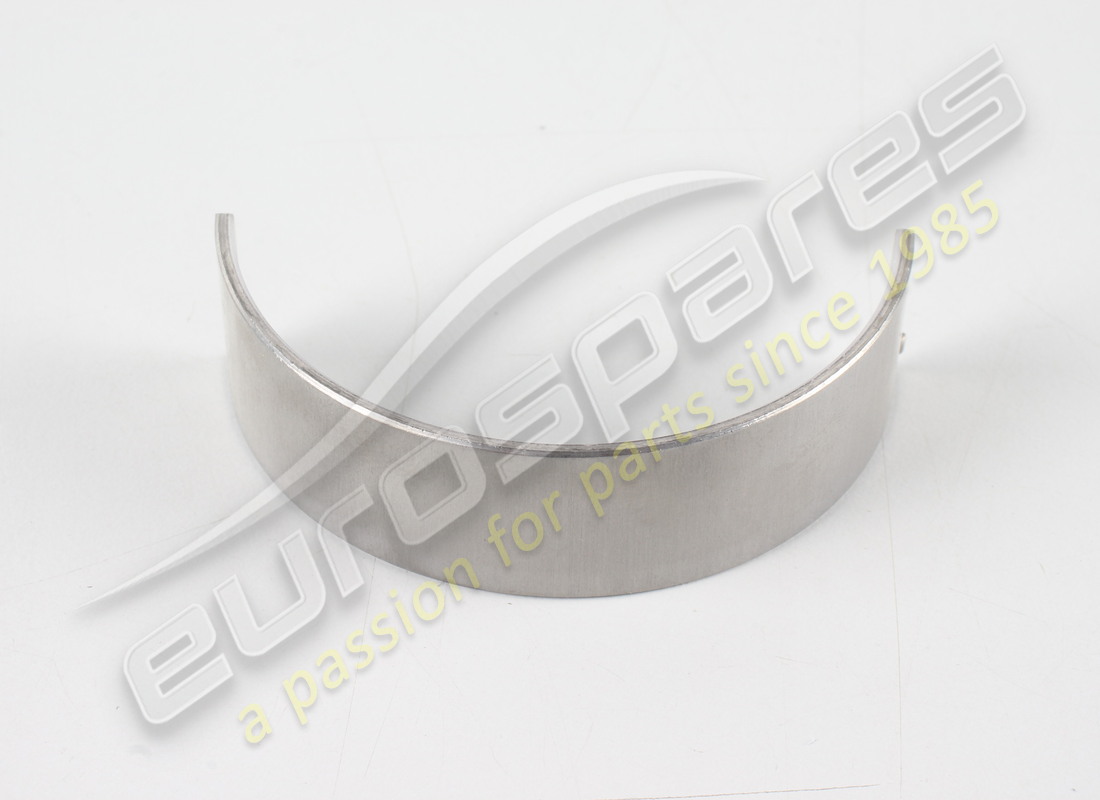

DEMI-ROULEMENT DE BIELLE
-Rouge- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £13,28
depuis £13,28
# 002
MPN: 244416
DEMI-ROULEMENT DE BIELLE
-Rouge- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £13,28
depuis £13,28
# 002
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £13,28
depuis £13,28
# 002
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £13,28
depuis £13,28
# 002
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
Remplacement
Remplacement
# 002
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
Remplacement
Remplacement
# 002
MPN: 261718
DEMI-ROULEMENT DE BIELLE
-Rouge- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £9,87
depuis £9,87
# 002
MPN: 261718
DEMI-ROULEMENT DE BIELLE
-Rouge- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £9,87
depuis £9,87
# 002
MPN: 261719
DEMI-ROULEMENT DE BIELLE
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £9,87
depuis £9,87
# 002
MPN: 261719
DEMI-ROULEMENT DE BIELLE
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £9,87
depuis £9,87
# 002
MPN: 261720
DEMI-ROULEMENT DE BIELLE
-Noir- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921- -N'est plus fourni-
depuis £9,87
depuis £9,87
Cette pièce remplace le numéro de pièce 244418
# 002
MPN: 261720
DEMI-ROULEMENT DE BIELLE
-Noir- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922- -N'est plus fourni-
depuis £9,87
depuis £9,87
Cette pièce remplace le numéro de pièce 244418
# 002
MPN: 262987
DEMI-ROULEMENT DE BIELLE
-Rose- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 189848-
depuis £9,52
depuis £9,52
# 003
MPN: 282966
joint
depuis £2,49
depuis £2,49
# 004
MPN: 190981
Clé
depuis £0,67
depuis £0,67
# 005
MPN: 195307
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286832-
depuis £31,79
depuis £31,79
# 005
MPN: 195308
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286833-
depuis £15,01
depuis £15,01
# 005
MPN: 198910
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286834-
depuis £15,01
depuis £15,01
# 005
MPN: 271028
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £17,60
depuis £17,60
# 005
MPN: 271028
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £17,60
depuis £17,60
# 005
MPN: 271029
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £19,99
depuis £19,99
# 005
MPN: 271029
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £19,99
depuis £19,99
# 005
MPN: 271030
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £19,22
depuis £19,22
# 005
MPN: 271030
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £19,22
depuis £19,22
# 005
MPN: 286832
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,36
depuis £10,36
# 005
MPN: 286832
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,36
depuis £10,36
# 005
MPN: 286833
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £9,51
depuis £9,51
# 005
MPN: 286833
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £9,51
depuis £9,51
# 005
MPN: 286834
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £11,56
depuis £11,56
# 005
MPN: 286834
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £11,56
depuis £11,56
# 006
MPN: 200194
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286836-
depuis £17,25
depuis £17,25
# 006
MPN: 200195
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286837-
depuis £12,75
depuis £12,75
# 006
MPN: 200196
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286838-
depuis £13,96
depuis £13,96
# 006
MPN: 271023
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £17,53
depuis £17,53
# 006
MPN: 271023
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £17,53
depuis £17,53
# 006
MPN: 271024
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £19,88
depuis £19,88
# 006
MPN: 271024
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £19,88
depuis £19,88
# 006
MPN: 271025
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £19,12
depuis £19,12
# 006
MPN: 271025
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £19,12
depuis £19,12
# 006
MPN: 286836
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £9,94
depuis £9,94
# 006
MPN: 286836
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £9,94
depuis £9,94
# 006
MPN: 286837
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,36
depuis £10,36
# 006
MPN: 286837
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,36
depuis £10,36
# 006
MPN: 286838
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £11,56
depuis £11,56
# 006
MPN: 286838
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £11,56
depuis £11,56
# 007
MPN: 222874
CALE DE ROULEMENT DE VILEBREQUIN
-Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £16,79
depuis £16,79
# 007
MPN: 222874
CALE DE ROULEMENT DE VILEBREQUIN
-Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £16,79
depuis £16,79
# 007
MPN: 261727
CALE DE ROULEMENT DE VILEBREQUIN
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £5,58
depuis £5,58
# 007
MPN: 261727
CALE DE ROULEMENT DE VILEBREQUIN
-Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £5,58
depuis £5,58
# 008
MPN: 281741
VOLANT MOTEUR
depuis £833,40
depuis £833,40
Cette pièce remplace le numéro de pièce 259578 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 229907
VIS DE FIXATION
-M10 X 1.25 X 41.5-
depuis £4,71
depuis £4,71
# 010
MPN: 267273
COMPL. BIELLE ET CAPUCHON
depuis £378,44
depuis £378,44
# 011
MPN: 254806
VIS
depuis £16,58
depuis £16,58
# 012
MPN: 224608
GOUPILLE D'ALIGNEMENT
depuis £1,89
depuis £1,89
# 013
MPN: 234871
BAGUE
depuis £9,48
depuis £9,48
# 014
MPN: 279217
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable jusqu'au moteur n° 341645- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 279218
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable jusqu'au moteur n° 341645- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 307658
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable jusqu'au moteur n° 341645- -Applicable après épuisement de 279217-
depuis £326,69
depuis £326,69
Cette pièce remplace le numéro de pièce 279217
# 014
MPN: 307659
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable jusqu'au moteur n° 341645- -Applicable après épuisement de 279218-
depuis £326,69
depuis £326,69
Cette pièce remplace le numéro de pièce 279218
# 014
MPN: 336105
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable à partir du moteur n° 341646-
depuis £289,93
depuis £289,93
# 014
MPN: 336106
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable à partir du moteur n° 341646-
depuis £289,93
depuis £289,93
# 015
MPN: 287944
COMPL. JEU DE SEGMENTS DE PISTON
depuis £91,61
depuis £91,61
Cette pièce remplace le numéro de pièce 338894
# 016
MPN: 255232
GOUPILLE DE GOUGEON
-Applicable jusqu'à épuisement-
depuis £42,47
depuis £42,47
# 017
MPN: 255234
BAGUE D'ARRÊT
-Applicable jusqu'à épuisement-
depuis £19,04
depuis £19,04
# 018
MPN: 103877
PALIER
depuis £18,43
depuis £18,43
Cette pièce remplace le numéro de pièce 24940440
# 019
MPN: 176396
BOUCHON FILETÉ
depuis £3,36
depuis £3,36
