0108 - tapis d'habitacle

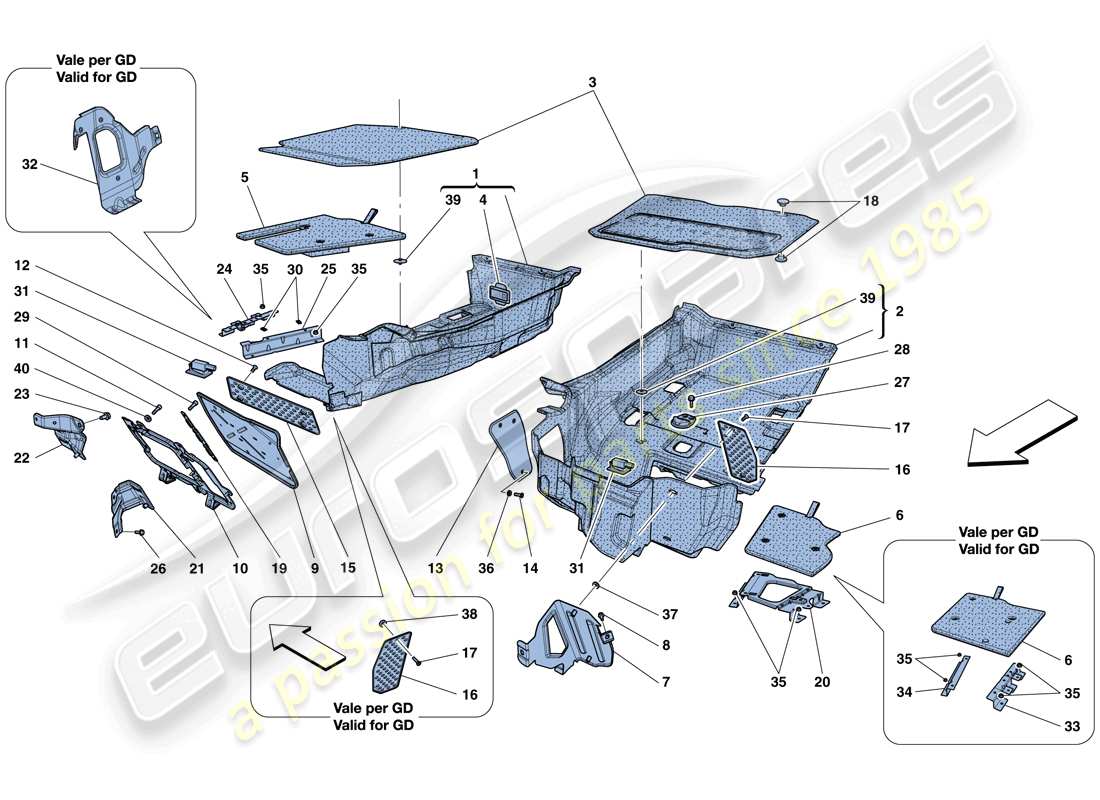

Ferrari F12 Berlinetta (RHD) PASSENGER COMPARTMENT MATS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
833878..
COMPL. TAPIS DROIT
-Mat- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
#
001
MPN:
849792..
COMPL. TAPIS DROIT
-Alcantara- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
Remplacement
Remplacement
#
001
MPN:
849879..
COMPL. TAPIS DROIT
-Mat- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
001
MPN:
849881..
COMPL. TAPIS DROIT
-Alcantara- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
001
MPN:
851496..
COMPL. TAPIS DROIT
-Mat- -Pas pour GD- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
001
MPN:
851500..
COMPL. TAPIS DROIT
-Alcantara- -Pas pour GD- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
001
MPN:
859599..
COMPL. TAPIS DROIT
-Alcantara- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
001
MPN:
859600..
COMPL. TAPIS DROIT
-Mat- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
002
MPN:
833879..
COMPL. TAPIS LH
-Mat- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
#
002
MPN:
849794..
COMPL. TAPIS LH
-Alcantara- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
Remplacement
Remplacement
#
002
MPN:
849883..
COMPL. TAPIS LH
-Mat- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
002
MPN:
849885..
COMPL. TAPIS LH
-Alcantara- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
002
MPN:
851501..
COMPL. TAPIS LH
-Mat- -Pas pour GD- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
002
MPN:
851502..
COMPL. TAPIS LH
-Alcantara- -Pas pour GD- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
002
MPN:
855595..
COMPL. TAPIS LH
-Mat- -Version avec télémétrie- -Pas pour GD-
#
002
MPN:
856097..
COMPL. TAPIS LH
-Alcantara- -Version avec télémétrie- -Pas pour GD-
#
002
MPN:
856099..
COMPL. TAPIS LH
-Mat- -Version avec télémétrie- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
002
MPN:
856101..
COMPL. TAPIS LH
-Alcantara- -Version avec télémétrie- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
002
MPN:
859601..
COMPL. TAPIS LH
-Alcantara- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
002
MPN:
859602..
COMPL. TAPIS LH
-Mat- -Version avec télémétrie- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
Remplacement
Remplacement
#
002
MPN:
859603..
COMPL. TAPIS LH
-Alcantara- -Version avec télémétrie- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
002
MPN:
859604..
COMPL. TAPIS LH
-Mat- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
003
MPN:
823822

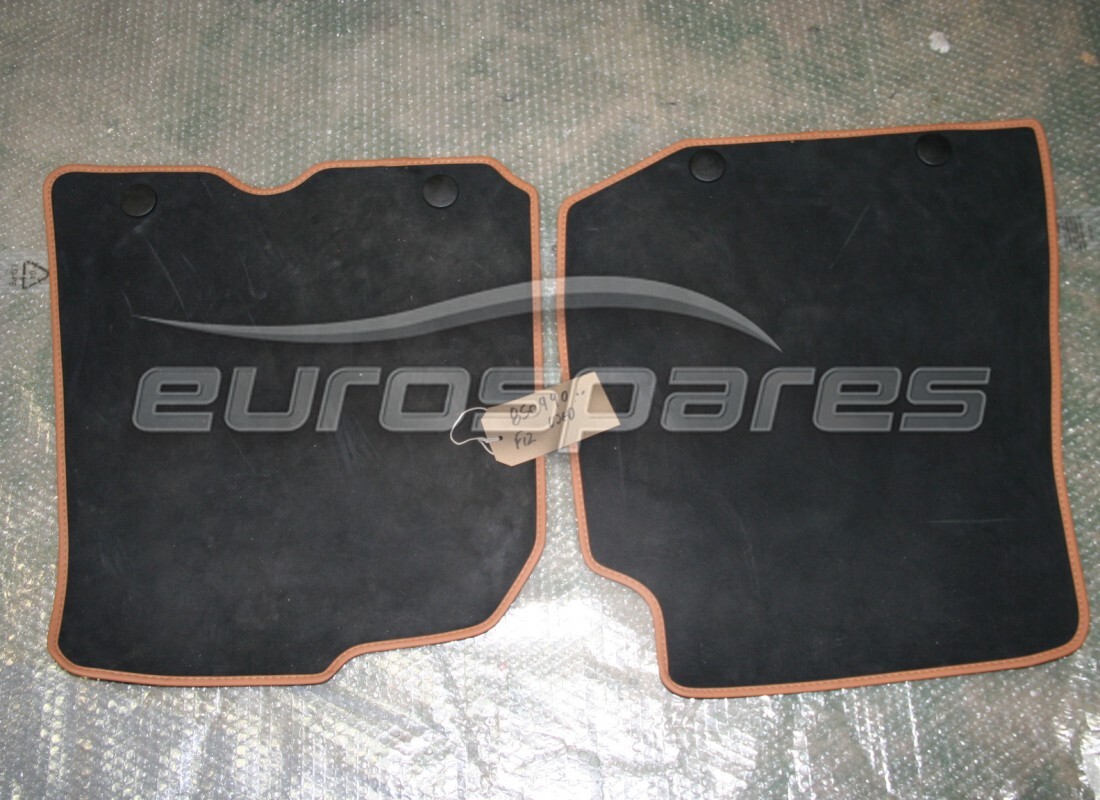

KIT DE TAPIS AMOVIBLE
-1MAT- -Mat- -Composé de 809207 et 85150300- -Pas pour GD- -Applicable à partir d'Ass. N° 150669- -Applicable après épuisement de 859705..-
depuis
£436,69
depuis
£436,69
Cette pièce remplace le numéro de pièce 85970582
- et 7 plus. Cliquez pour voir les détails
#
003
MPN:
823823
KIT DE TAPIS AMOVIBLE
-1MAT- -Mat- -Version avec extincteur- -Composé de 809207 et 85150700- -Pas pour GD- -Applicable à partir d'Ass. N° 150669- -Applicable après épuisement de 859707..-
depuis
£445,77
depuis
£445,77
Cette pièce remplace le numéro de pièce 85970782
- et 4 plus. Cliquez pour voir les détails
#
003
MPN:
823824
KIT DE TAPIS AMOVIBLE
-1MAT- -Mat- -Composé de 809209 et 85961000- -Applicable pour GD- -Applicable à partir d'Ass. N° 150669- -Applicable après épuisement de 876548..-
depuis
£445,77
depuis
£445,77
#
003
MPN:
823825
KIT DE TAPIS AMOVIBLE
-1MAT- -Mat- -Version avec extincteur- -Composé de 809209 et 85960600- -Applicable pour GD- -Applicable à partir d'Ass. N° 150669- -Applicable après épuisement de 876549..-
depuis
£445,77
depuis
£445,77
Cette pièce remplace le numéro de pièce 87654884
- et 2 plus. Cliquez pour voir les détails
#
003
MPN:
850990..
KIT DE TAPIS AMOVIBLE
-Mat- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
depuis
£204,75
depuis
£204,75
#
003
MPN:
850994..
KIT DE TAPIS AMOVIBLE
-Mat- -Version avec extincteur- -Pas pour GD- -Applicable jusqu'à Ass. Non : 113509-
Remplacement
Remplacement
#
003
MPN:
850996..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Pas pour GD- -Applicable jusqu'au Ass. Non : 113509-
Remplacement
Remplacement
#
003
MPN:
850998..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Version avec extincteur- -Pas pour GD- -Applicable jusqu'à Ass. Non : 113509-
#
003
MPN:
856432..
KIT DE TAPIS AMOVIBLE
-Mat- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
Remplacement
Remplacement
#
003
MPN:
856433..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
#
003
MPN:
856434..
KIT DE TAPIS AMOVIBLE
-Mat- -Version avec extincteur- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
Remplacement
Remplacement
#
003
MPN:
856435..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Version avec extincteur- -Applicable pour GD- -Applicable jusqu'à Ass. Non : 117018-
Remplacement
Remplacement
#
003
MPN:
859705..
KIT DE TAPIS AMOVIBLE
-Mat- -Composé de 85150300 et 85150900- -Pas pour GD- -Applicable à partir d'Ass. N ° 113510 jusqu'à Ass. N°150668- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
859706..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Pas pour GD- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
003
MPN:
859707..
KIT DE TAPIS AMOVIBLE
-Mat- -Version avec extincteur- -Composé de 85150900 et 85150700- -Pas pour GD- -Applicable à partir d'Ass. N ° 113510 jusqu'à Ass. N°150668- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
859708..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Version avec extincteur- -Pas pour GD- -Applicable à partir d'Ass. Non : 113510-
Remplacement
Remplacement
#
003
MPN:
876547..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
Remplacement
Remplacement
#
003
MPN:
876548..
KIT DE TAPIS AMOVIBLE
-Mat- -Composé de 85961200 et 85961000- -Applicable pour GD- -Applicable à partir d'Ass. N ° 117019 jusqu'à Ass. N°150668- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
876549..
KIT DE TAPIS AMOVIBLE
-Mat- -Version avec extincteur- -Composé de 85961200 et 85960600- -Applicable pour GD- -Applicable à partir d'Ass. N ° 117019 jusqu'à Ass. N°150668- -Applicable jusqu'à épuisement-
#
003
MPN:
876550..
KIT DE TAPIS AMOVIBLE
-Alcantara- -Version avec extincteur- -Applicable pour GD- -Applicable à partir d'Ass. Non : 117019-
#
004
MPN:
83706000
BOUCHON D'INSPECTION
-Noir-
depuis
£12,37
depuis
£12,37
#
005
MPN:
839921..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Mat- -Version avec extincteur- -Applicable jusqu'à Ass. Non : 111059-
Remplacement
Remplacement
#
005
MPN:
842320..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Alcantara- -Version avec extincteur- -Applicable jusqu'à Ass. Non : 111059-
#
005
MPN:
842321..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Alcantara- -Pas pour GD-
Remplacement
Remplacement
#
005
MPN:
842817..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Mat- -Pas pour GD-
Remplacement
Remplacement
#
005
MPN:
849899..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Mat- -Applicable pour GD-
#
005
MPN:
849900..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Alcantara- -Applicable pour GD-
#
005
MPN:
854828..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Mat- -Version avec extincteur- -Applicable à partir de Ass. Non : 111060-
#
005
MPN:
854836..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT DROIT
-Alcantara- -Version avec extincteur- -Applicable à partir de Ass. Non : 111060-
#
006
MPN:
833885..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Mat- -Pas pour GD-
Remplacement
Remplacement
#
006
MPN:
839427..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Mat- -Applicable pour GD-
depuis
£136,50
depuis
£136,50
#
006
MPN:
842770..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Alcantara- -Applicable pour GD-
#
006
MPN:
849814..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Alcantara- -Pas pour GD-
depuis
£131,25
depuis
£131,25
#
006
MPN:
854837..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Mat- -Version avec extincteur- -Applicable pour GD-
Remplacement
Remplacement
#
006
MPN:
854838..
COMPL. COUVERCLE DE COMPARTIMENT CENTRAL AVANT GAUCHE
-Alcantara- -Version avec extincteur- -Applicable pour GD-
Remplacement
Remplacement
#
007
MPN:
83388800
COMPL. REPOSE-PIEDS CÔTÉ CONDUCTEUR
-Pas pour GD-
depuis
£42,87
depuis
£42,87
#
007
MPN:
85462600
COMPL. REPOSE-PIEDS CÔTÉ CONDUCTEUR
-Applicable pour GD-
depuis
£81,66
depuis
£81,66
#
008
MPN:
18752121
VIS
-M8 X 18- -Pas pour GD-
depuis
£0,47
depuis
£0,47
#
008
MPN:
269959
VIS
-M6 X 18- -Applicable pour GD-
depuis
£0,53
depuis
£0,53
#
008
MPN:
65864100
VIS
-M6 X 15- -Applicable pour GD- -N'est plus fourni- -Remplacé par 269959-
depuis
£0,76
depuis
£0,76
Cette pièce remplace le numéro de pièce 65864200
#
009
MPN:
831335
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Mat- -Pas pour GD- -N'est plus fourni- -Remplacé par 842916..-
Remplacement
Remplacement
#
009
MPN:
831335
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Mat- -Pas pour GD-
Remplacement
Remplacement
#
009
MPN:
832242..
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Alcantara- -Pas pour GD-
depuis
£168,00
depuis
£168,00
#
009
MPN:
834795..
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Mat- -Applicable pour GD-
depuis
£209,80
depuis
£209,80
#
009
MPN:
835490..
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Alcantara- -Applicable pour GD-
#
009
MPN:
842916..
COMPL. REPOSE-PIEDS CÔTÉ PASSAGER
-Mat- -Pas pour GD- -N'est plus fourni- -Remplacé par 831335..-
Remplacement
Remplacement
#
010
MPN:
84558400
COMPL. STRUCTURE REPOSE-PIEDS PASSAGER
-Pas pour GD- -N'est plus fourni- -Remplacé par 85459700-
depuis
£43,05
depuis
£43,05
Cette pièce remplace le numéro de pièce 84176100
- et 1 plus. Cliquez pour voir les détails
#
010
MPN:
84558900
COMPL. STRUCTURE REPOSE-PIEDS PASSAGER
-Applicable pour GD-
depuis
£114,33
depuis
£114,33
#
010
MPN:
85459700
COMPL. STRUCTURE REPOSE-PIEDS PASSAGER
-Pas pour GD-
depuis
£85,38
depuis
£85,38
#
011
MPN:
248334
VIS
-M6 X 16- -Pas pour GD-
depuis
£0,47
depuis
£0,47
#
011
MPN:
83494700
VIS
-M6 X 25- -Applicable pour GD-
depuis
£0,47
depuis
£0,47
#
012
MPN:
14441434
VIS
-M6 X 20-
depuis
£1,14
depuis
£1,14
Cette pièce remplace le numéro de pièce 14441427
#
013
MPN:
81243100
PLAQUE DE PÉDALE D'ACCÉLÉRATEUR
-Applicable pour GD-
depuis
£26,46
depuis
£26,46
#
013
MPN:
81909500
COUVERCLE DE PÉDALE D'ACCÉLÉRATEUR
-Pas pour GD- -N'est plus fourni- -Remplacé par 85305600-
depuis
£20,33
depuis
£20,33
#
013
MPN:
85305600
PROTECTION DE PÉDALE D'ACCÉLÉRATEUR
-Pas pour GD-
depuis
£63,86
depuis
£63,86
#
014
MPN:
14441434
VIS
-M6 X 20- -Pas pour GD-
depuis
£1,16
depuis
£1,16
Cette pièce remplace le numéro de pièce 14441427
#
014
MPN:
84865900
VIS
-M6 X 22- -Applicable pour GD-
depuis
£0,47
depuis
£0,47
#
015
MPN:
66122200
REPOSE PIEDS
depuis
£59,07
depuis
£59,07
#
016
MPN:
82388200
REPOSE-PIED GAUCHE
depuis
£48,84
depuis
£48,84
#
017
MPN:
14441434
VIS
-M6 X 20-
depuis
£1,18
depuis
£1,18
Cette pièce remplace le numéro de pièce 14441427
#
018
MPN:
825499..
BOUTON DE FERMETURE
-Panté de la même couleur que les tapis- -Applicable jusqu'au Ass. Non : 113509-
Remplacement
Remplacement
#
018
MPN:
859704..
BOUTON DE FERMETURE
-Panté de la même couleur que les tapis- -Applicable à partir de Ass. Non : 113510-
Remplacement
Remplacement
#
019
MPN:
84558600
SUPPORT POUR GARNITURE REPOSE-PIEDS
depuis
£33,47
depuis
£33,47
#
020
MPN:
84207900
SUPPORT DE COUVERCLE AVANT GAUCHE
depuis
£10,50
depuis
£10,50
#
021
MPN:
81004400
SUPPORT SUPÉRIEUR
-Pas pour GD-
depuis
£12,04
depuis
£12,04
#
021
MPN:
84562500
SUPPORT SUPÉRIEUR
-Applicable pour GD-
depuis
£14,50
depuis
£14,50
Cette pièce remplace le numéro de pièce 81264000
- et 1 plus. Cliquez pour voir les détails
#
022
MPN:
82277800
SUPPORT INTERNE SUPÉRIEUR
-Pas pour GD-
depuis
£15,96
depuis
£15,96
#
022
MPN:
84044600
SUPPORT INTERNE SUPÉRIEUR
-Applicable pour GD-
depuis
£18,78
depuis
£18,78
#
023
MPN:
18752121
VIS
-M8 X 18-
depuis
£0,47
depuis
£0,47
#
024
MPN:
82287800
COMPL. SUPPORT EXTÉRIEUR DE COUVERCLE DE TRAPPE DROITE
-Pas pour GD-
depuis
£23,82
depuis
£23,82
#
024
MPN:
83944000
COMPL. SUPPORT EXTÉRIEUR DE COUVERCLE DE TRAPPE DROITE
-Applicable pour GD-
depuis
£15,97
depuis
£15,97
#
025
MPN:
82288000
COMPL. SUPPORT DE COUVERCLE DE TRAPPE INTÉRIEUR DROIT
depuis
£11,32
depuis
£11,32
#
026
MPN:
16296924
VIS
-M6 X 14-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 289834
#
027
MPN:
84123200
BOUCLIER DE COMMUTATEUR À INERTIE
-N'est plus fourni- -Remplacé par 89024000-
depuis
£3,47
depuis
£3,47
#
027
MPN:
89024000
BOUCLIER DE COMMUTATEUR À INERTIE
depuis
£3,47
depuis
£3,47
#
028
MPN:
16285127
VIS
-M5 X 16-
depuis
£0,47
depuis
£0,47
#
029
MPN:
248334
VIS
-M6 X 16- -N'est plus fourni- -Remplacé par 269959-
depuis
£0,47
depuis
£0,47
#
029
MPN:
269959
VIS
-M6 X 18-
depuis
£0,53
depuis
£0,53
#
030
MPN:
14371279
support
depuis
£1,28
depuis
£1,28
#
031
MPN:
188250
UNITÉ LUMINEUSE
depuis
£1,53
depuis
£1,53
#
032
MPN:
81264200
SUPPORT DE FIXATION DU BOUCLIER DE PÉDALE D'ACCÉLÉRATEUR
-Applicable pour GD-
depuis
£27,73
depuis
£27,73
#
033
MPN:
83944400
COMPL. SUPPORT EXTÉRIEUR DE COUVERCLE DE TRAPPE GAUCHE
-Applicable pour GD- -Applicable jusqu'à épuisement-
depuis
£11,77
depuis
£11,77
#
033
MPN:
88717600
COMPL. SUPPORT EXTÉRIEUR DE COUVERCLE DE TRAPPE GAUCHE
-Applicable pour GD- -Applicable après épuisement de 83944400-
depuis
£25,99
depuis
£25,99
Cette pièce remplace la pièce numéro 83944400 que nous avons en stock
#
034
MPN:
82288100
COMPL. SUPPORT DE COUVERCLE DE TRAPPE INTÉRIEUR GAUCHE
-Applicable pour GD-
depuis
£11,32
depuis
£11,32
#
035
MPN:
14059211
NOIX
depuis
£0,47
depuis
£0,47
#
036
MPN:
84738000
Rondelle
depuis
£0,61
depuis
£0,61
#
036
MPN:
85277500
Rondelle EN CÉRAMIQUE
-N'est plus fourni- -Remplacé par 85617800-
depuis
£1,11
depuis
£1,11
#
036
MPN:
85617800
Rondelle EN CÉRAMIQUE
-N'est plus fourni-
depuis
£2,09
depuis
£2,09
#
037
MPN:
84737900
RONDELLE Rondelle
-Pas pour GD-
depuis
£2,69
depuis
£2,69
#
037
MPN:
85430300
Rondelle EN CÉRAMIQUE
-Applicable pour GD-
depuis
£2,14
depuis
£2,14
Cette pièce remplace le numéro de pièce 84533500
#
038
MPN:
85277500
Rondelle EN CÉRAMIQUE
-Applicable pour GD-
depuis
£1,11
depuis
£1,11
#
039
MPN:
85149700
BOUTON DE FIXATION PROTECTEUR DE TAPIS
depuis
£3,06
depuis
£3,06
#
040
MPN:
84737900
RONDELLE Rondelle
-Applicable pour GD-
depuis
£2,69
depuis
£2,69
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (RHD) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (RHD) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (RHD) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (RHD) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (RHD) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (RHD) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (RHD) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (RHD) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (RHD) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (RHD) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (RHD) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (RHD) ISOLATION SCHÉMA DES PIÈCES")
