0137 - SYSTÈME D'INFODIVERTISSEMENT

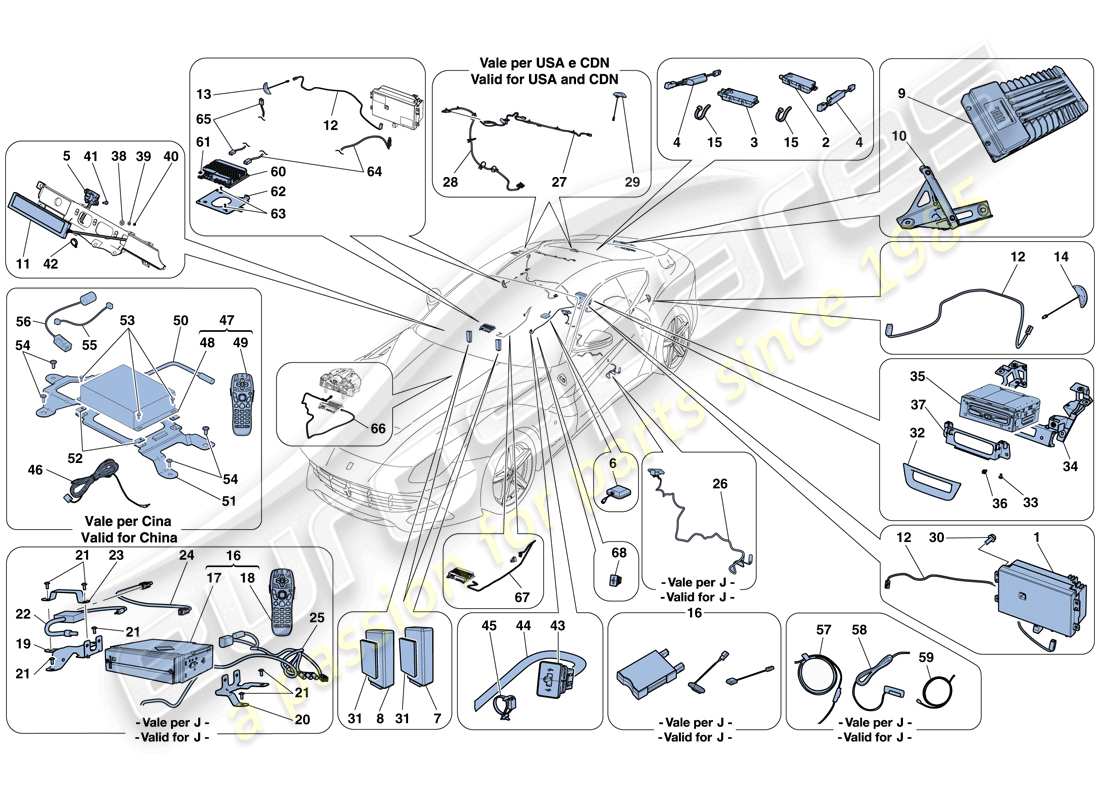

Ferrari F12 Berlinetta (RHD) INFOTAINMENT SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 281878
BECKER NIT
-Applicable pour EU GS, UK- -Applicable jusqu'à Ass. N° 131872- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 286938
BECKER NIT
-Véhicules sans navigation par satellite de type carte- -Applicable jusqu'à Ass. N° 131872- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 286987
BECKER NIT
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. N° 131872- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 286988
NIT DE RANGÉE BECKER
-Applicable pour l'Afrique du Sud et l'Egypte- -Applicable pour AUS, GOLFO, J, USA LIGHT- -Applicable jusqu'à Ass. N° 131872- - Applicable après épuisement de 316899-
depuis £5 579,47
depuis £5 579,47
# 001
MPN: 286989
BECKER NIT
-Applicable pour J- -Applicable jusqu'à Ass. N° 130491- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 286990
BECKER NIT
-Applicable pour CINA- -Applicable jusqu'à Ass. N° 130491- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 303161
BECKER NIT
-Avec cartes intégrées- -Applicable pour CINA- -Applicable à partir d'Ass. N° 130492- -Applicable après épuisement de 286990- -N'est plus fourni- -Remplacé par 316900-
depuis £8 080,62
depuis £8 080,62
Cette pièce remplace le numéro de pièce 286990
# 001
MPN: 303162
BECKER NIT
-Avec cartes intégrées- -Applicable pour J- -Applicable à partir d'Ass. N° 130492- - Applicable après épuisement de 286989-
depuis £5 947,85
depuis £5 947,85
Cette pièce remplace le numéro de pièce 286989
# 001
MPN: 310727
BECKER NIT
-Applicable pour EU GS, UK- -Applicable à partir d'Ass. Non : 131873-
depuis £4 746,00
depuis £4 746,00
# 001
MPN: 310728
BECKER NIT
-Véhicules sans navigation par satellite de type carte- -Applicable pour la Turquie, le Liban, Israël, les Philippines, le Maroc et Hong Kong- -Applicable à partir d'Ass. Non : 131873-
depuis £4 488,64
depuis £4 488,64
# 001
MPN: 310729
NIT DE RANGÉE BECKER
-Applicable pour l'Afrique du Sud et l'Égypte- -Applicable pour AUS, GOLFO, J, USA LIGHT- -Applicable à partir d'Ass. Non : 131873-
depuis £5 140,44
depuis £5 140,44
# 001
MPN: 316113
BECKER NIT
-Avec cartes intégrées- -Applicable pour CINA- -Applicable à partir d'Ass. Non : 131873-
depuis £5 322,12
depuis £5 322,12
# 001
MPN: 316114
BECKER NIT
-Avec cartes intégrées- -Applicable pour J- -Applicable à partir d'Ass. Non : 131873-
depuis £5 619,84
depuis £5 619,84
# 001
MPN: 316115
BECKER NIT
-Applicable pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 131873-
depuis £4 818,33
depuis £4 818,33
# 001
MPN: 316896
BECKER NIT
-Applicable pour EU GS, UK- -Applicable jusqu'à Ass. N° 131872- - Applicable après épuisement de 281878-
depuis £4 505,45
depuis £4 505,45
Cette pièce remplace le numéro de pièce 281878
# 001
MPN: 316897
BECKER NIT
-Véhicules sans navigation par satellite de type carte- -Applicable jusqu'à Ass. N° 131872- - Applicable après épuisement de 286938-
depuis £4 119,42
depuis £4 119,42
Cette pièce remplace le numéro de pièce 286938
# 001
MPN: 316898
BECKER NIT
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. N° 131872- - Applicable après épuisement de 286987-
depuis £4 730,02
depuis £4 730,02
Cette pièce remplace le numéro de pièce 286987
# 001
MPN: 316899
NIT DE RANGÉE BECKER
-Applicable pour l'Afrique du Sud et l'Egypte- -Applicable pour AUS, GOLFO, J, USA LIGHT- -Applicable jusqu'à Ass. N° 131872- -Applicable jusqu'à épuisement-
depuis £5 582,00
depuis £5 582,00
# 001
MPN: 316900
BECKER NIT
-Avec cartes intégrées- -Applicable pour CINA- -Applicable à partir d'Ass. Non : 130492-
depuis £5 312,02
depuis £5 312,02
# 002
MPN: 277243
AMPLIFICATEUR AM/FM
depuis £48,27
depuis £48,27
# 003
MPN: 284486
FM2/DAB AMPLIFICATEUR
depuis £93,43
depuis £93,43
# 004
MPN: 263421
FILTRE POSITIF
depuis £23,58
depuis £23,58
Cette pièce remplace le numéro de pièce 263423 - et 4 plus. Cliquez pour voir les détails
# 005
MPN: 272114
BOUTON D'AFFICHAGE
-Version avec écran passager-
depuis £30,10
depuis £30,10
Cette pièce remplace la pièce numéro 276974 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 276974
BOUTON D'AFFICHAGE
-N'est plus fourni- -Remplacé par 272114-
depuis £26,15
depuis £26,15
# 006
MPN: 242694
ANTENNE GPS
-Applicable jusqu'à épuisement-
depuis £21,58
depuis £21,58
# 006
MPN: 331961
ANTENNE GPS
-Applicable après épuisement de 242694- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 242694 que nous avons en stock
# 006
MPN: 789209
ANTENNE GPS
-Applicable après épuisement de 331961-
depuis £28,39
depuis £28,39
Cette pièce remplace le numéro de pièce 331961 - et 7 plus. Cliquez pour voir les détails
# 007
MPN: 276750
BOÎTE DE CANETTE
-Applicable jusqu'au Cul. Non : 131872-
depuis £370,05
depuis £370,05
# 007
MPN: 316116
BOÎTE DE CANETTE
-Pas pour Apple Car Play- -Applicable à partir du cul. Non : 131873-
depuis £309,92
depuis £309,92
# 007
MPN: 321663
BOÎTE DE CANETTE
-Applicable pour Apple Car Play-
depuis £563,49
depuis £563,49
# 008
MPN: 286879
BOÎTE À CANETTES POUR PRÉSENTOIR PASSAGERS
-Version avec écran passager-
depuis £656,00
depuis £656,00
# 009
MPN: 272751
16-CHANNEL AMPLIFICATEUR
-Applicable jusqu'au Cul. Non : 131872-
depuis £3 669,46
depuis £3 669,46
# 009
MPN: 310726
16-CHANNEL AMPLIFICATEUR
-Applicable à partir du Ass. Non : 131873-
depuis £3 560,13
depuis £3 560,13
# 010
MPN: 271674
SUPPORT D'AMPLIFICATEUR AUDIO DROIT
depuis £20,34
depuis £20,34
# 010
MPN: 271675
SUPPORT D'AMPLIFICATEUR AUDIO GAUCHE
depuis £20,34
depuis £20,34
# 011
MPN: 286844
AFFICHAGE PASSAGERS
-Version avec écran passager-
depuis £1 666,93
depuis £1 666,93
# 012
MPN: 292721
CÂBLE CONNECTEUR D'ANTENNE
depuis £26,99
depuis £26,99
# 013
MPN: 286161
ANTENNE WI-FI
-Applicable pour Apple Car Play-
depuis £79,06
depuis £79,06
# 014
MPN: 286160
ANTENNE BLUETOOTH
depuis £175,59
depuis £175,59
# 015
MPN: 145854
ANNEAU DE SERRAGE
depuis £0,53
depuis £0,53
# 016
MPN: 246389
KIT NAVIGATEUR
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £5 397,81
depuis £5 397,81
# 016
MPN: 306860
KIT NAVIGATEUR
-Applicable pour J- -Applicable à partir d'Ass. Non : 132680-
depuis £4 948,69
depuis £4 948,69
# 017
MPN: 246390
UNITÉ TÊTE DE NAVIGATEUR
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £9 092,03
depuis £9 092,03
# 018
MPN: 246391
TÉLÉCOMMANDE DU NAVIGATEUR
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £395,27
depuis £395,27
# 019
MPN: 293523
SUPPORT DE FIXATION DE L'UNITÉ TÊTE DROITE
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £31,95
depuis £31,95
# 020
MPN: 293524
SUPPORT DE FIXATION DE L'UNITÉ TÊTE GAUCHE
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £31,95
depuis £31,95
# 021
MPN: 65366700
VIS
-M5 X 12- - Applicable pour J-
depuis £0,54
depuis £0,54
# 022
MPN: 294975
RÉPARTITEUR D'ANTENNE FM
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £142,64
depuis £142,64
# 023
MPN: 293527
SUPPORT DE MONTAGE DU RÉPARTITEUR D'ANTENNE FM
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £23,58
depuis £23,58
# 024
MPN: 293528
CÂBLE DE CONNECTEUR SPLITTER/NIT
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £60,55
depuis £60,55
# 025
MPN: 280093
CÂBLE DE NAVIGATEUR POUR ANTENNE VICS
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £168,19
depuis £168,19
# 025
MPN: 296174
CÂBLE DE NAVIGATEUR POUR ANTENNE VICS
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £168,19
depuis £168,19
# 026
MPN: 280923
CÂBLE NAVIGATEUR SUR TABLEAU DE BORD
-Applicable pour J- -Applicable jusqu'à Ass. Non : 132679-
depuis £1 544,99
depuis £1 544,99
# 027
MPN: 291699
CÂBLE D'ANTENNE RADIO DE HAYON SDARS
-Applicable aux États-Unis, CDN-
depuis £235,48
depuis £235,48
# 028
MPN: 292722
CÂBLE D'ANTENNE RADIO AM/FM POUR HABITACLE SDARS
-Applicable aux États-Unis, CDN-
depuis £159,79
depuis £159,79
# 029
MPN: 291695
ANTENNE SDARS
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 856914..-
# 029
MPN: 856914..
ANTENNE SDARS
-Applicable aux États-Unis, CDN-
Remplacement
Remplacement
# 030
MPN: 16285127
VIS
-M5 X 16-
depuis £0,51
depuis £0,51
# 031
MPN: 179309
MOUSSE ADHÉSIVE
depuis £2,30
depuis £2,30
# 032
MPN: 852753..
ENVIRON DU LECTEUR DE CD
-Plastique dans la couleur des garnitures intérieures en cuir- -Version avec lecteur CD-
Remplacement
Remplacement
# 033
MPN: 16285127
VIS
-M5 X 16- -Version avec lecteur de CD-
depuis £0,53
depuis £0,53
# 033
MPN: 64460500
VIS
-M5 X 10- -Version avec lecteur CD- -N'est plus fourni- -Remplacé par 16285127-
depuis £0,71
depuis £0,71
# 034
MPN: 288746
support
-Pas pour la version avec lecteur CD-
depuis £32,55
depuis £32,55
# 034
MPN: 295176
support
-Version avec lecteur CD-
depuis £277,54
depuis £277,54
# 035
MPN: 287511
LECTEUR CD
-Version avec lecteur CD-
depuis £254,41
depuis £254,41
# 036
MPN: 11566224
VIS
-M5 X 14- -Version avec lecteur CD- -N'est plus fourni- -Remplacé par 16285127-
depuis £0,47
depuis £0,47
# 036
MPN: 16285127
VIS
-M5 X 16- -Version avec lecteur de CD-
depuis £0,51
depuis £0,51
# 037
MPN: 295186
SUPPORT DE MONTAGE POUR LECTEUR CD
-Version avec lecteur CD-
depuis £103,81
depuis £103,81
# 038
MPN: 12642821
Rondelle
-Version avec écran passager-
depuis £0,54
depuis £0,54
# 039
MPN: 12600474
Rondelle
-Version avec écran passager-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12600479
# 040
MPN: 16101777
NOIX
-Version avec écran passager-
depuis £0,47
depuis £0,47
# 041
MPN: 85109800
VIS
-M3 X 8- -Version avec écran passager-
depuis £25,13
depuis £25,13
# 042
MPN: 12486580
BOUTON DE FERMETURE
-Version avec écran passager-
depuis £7,23
depuis £7,23
# 043
MPN: 288974
PRISE USB
-N'est plus fourni- -Remplacé par 303226-
depuis £48,29
depuis £48,29
# 043
MPN: 303226
PRISE USB
depuis £20,34
depuis £20,34
# 044
MPN: 281971
CÂBLE USB / NIT / RHR
depuis £31,14
depuis £31,14
Cette pièce remplace le numéro de pièce 275284 - et 2 plus. Cliquez pour voir les détails
# 045
MPN: 177553
ANNEAU DE SERRAGE
depuis £0,54
depuis £0,54
# 046
MPN: 269874
CÂBLE IR/TV
-Applicable pour la CINA-
depuis £83,26
depuis £83,26
# 047
MPN: 276527
KIT NAVIGATEUR
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130492-
depuis £5 371,73
depuis £5 371,73
Cette pièce remplace le numéro de pièce 257931
# 048
MPN: 276528
UNITÉ TÊTE DE NAVIGATEUR
-Applicable pour la CINA-
depuis £5 326,32
depuis £5 326,32
Cette pièce remplace le numéro de pièce 257932
# 049
MPN: 276529
TÉLÉCOMMANDE DU NAVIGATEUR
-Applicable pour la CINA-
depuis £302,77
depuis £302,77
Cette pièce remplace le numéro de pièce 257938
# 050
MPN: 296175
ADAPTATEUR FAISCEAU DE CÂBLAGE IR-TV
-Applicable pour la CINA-
depuis £47,93
depuis £47,93
# 051
MPN: 296176
SUPPORT DE FIXATION DE L'UNITÉ TÊTE
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £134,55
depuis £134,55
# 052
MPN: 14371971
support
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £0,51
depuis £0,51
# 053
MPN: 15902601
VIS
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 15642501
# 054
MPN: 85692200
VIS
-M5 X 12- -Applicable pour CINA- -Applicable jusqu'à Ass. N ° 3}
depuis £0,47
depuis £0,47
# 055
MPN: 276530
FAISCEAU DE CÂBLAGE ÉLECTRIQUE DU NAVIGATEUR
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £31,95
depuis £31,95
# 056
MPN: 276532
FAISCEAU DE CÂBLAGE DU CÂBLE GPS À L'UNITÉ PRINCIPALE
-Applicable pour CINA- -Applicable jusqu'à Ass. Non : 130491-
depuis £63,91
depuis £63,91
# 057
MPN: 311095
CÂBLE D'ANTENNE RF
-Applicable pour J- -Applicable à partir d'Ass. Non : 132680-
depuis £35,85
depuis £35,85
Cette pièce remplace le numéro de pièce 308738
# 058
MPN: 307279
CÂBLE D'ANTENNE VICS
-Applicable pour J- -Applicable à partir d'Ass. Non : 132680-
depuis £31,95
depuis £31,95
# 059
MPN: 314511
LECTEUR DE CARTE VICS
- CÂBLE NIT -Applicable pour J- -Applicable à partir de Ass. Non : 132680-
depuis £83,04
depuis £83,04
Cette pièce remplace le numéro de pièce 311093
# 060
MPN: 326126
INODE ECU
-Applicable pour Apple Car Play- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 060
MPN: 329927
INODE ECU
-Applicable pour Apple Car Play- -Applicable après épuisement de 326126-
depuis £5 762,81
depuis £5 762,81
Cette pièce remplace le numéro de pièce 326126
# 061
MPN: 14059114
NOIX
-Applicable pour Apple Car Play-
depuis £0,53
depuis £0,53
# 062
MPN: 323510
SUPPORT DE CALCULATEUR INODE
-Applicable pour Apple Car Play-
depuis £56,33
depuis £56,33
# 063
MPN: 65752800
VIS
-M4 X 10- - Applicable pour Apple Car Play -
depuis £1,32
depuis £1,32
Cette pièce remplace le numéro de pièce 294485 - et 1 plus. Cliquez pour voir les détails
# 064
MPN: 292881
CÂBLE LVDS NIT
-Applicable pour Apple Car Play-
depuis £368,07
depuis £368,07
# 065
MPN: 311951
CÂBLE D'EXTENNE D'ANTENNE WIFI À DISTANCE
-Applicable pour Apple Car Play-
depuis £115,64
depuis £115,64
# 066
MPN: 305233
CÂBLE LVDS NQS-NTM
-Applicable pour Apple Car Play, pas pour la télémétrie-
depuis £296,04
depuis £296,04
# 067
MPN: 311948
CÂBLE USB VERS NDM
-Applicable pour Apple Car Play-
depuis £98,62
depuis £98,62
Cette pièce remplace le numéro de pièce 309771 - et 3 plus. Cliquez pour voir les détails
# 068
MPN: 309772
PORT USB NDM
-Applicable pour Apple Car Play-
depuis £42,04
depuis £42,04
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (RHD) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (RHD) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (RHD) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (RHD) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (RHD) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (RHD) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (RHD) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (RHD) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (RHD) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (RHD) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (RHD) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (RHD) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
