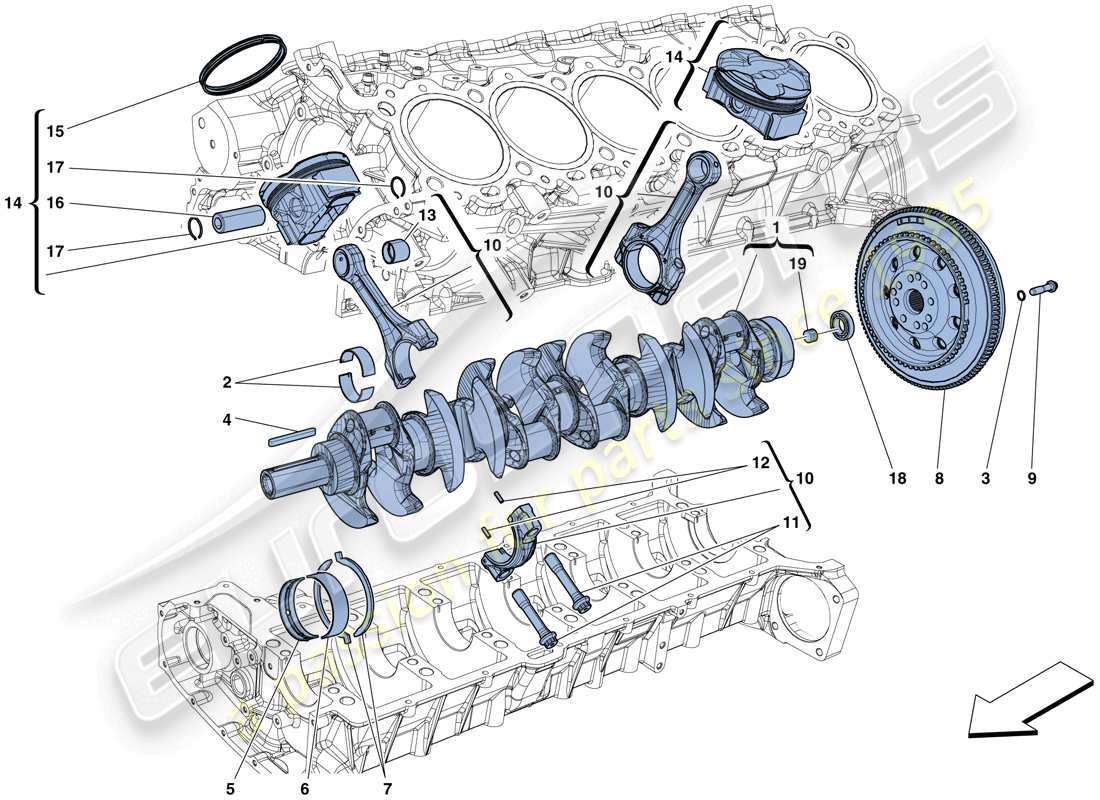

0002 - Vilebrequin - Bielles et Pistons
Ferrari F12 Berlinetta (USA) CRANKSHAFT - CONNECTING RODS AND PISTONS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 289787
Vilebrequin
-N'est plus fourni- -Remplacé par 306666-
depuis £2 790,57
depuis £2 790,57
# 001
MPN: 306666
Vilebrequin
depuis £3 116,33
depuis £3 116,33
# 002
MPN: 244416
DEMI-ROULEMENT DE BIELLE
-Rouge- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £15,13
depuis £15,13
# 002
MPN: 244416
DEMI-ROULEMENT DE BIELLE
-Rouge- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £15,13
depuis £15,13
# 002
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
Remplacement
Remplacement
# 002
MPN: 244417
DEMI-ROULEMENT DE BIELLE
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
Remplacement
Remplacement
# 002
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
Remplacement
Remplacement
# 002
MPN: 244418
DEMI-ROULEMENT DE BIELLE
-Noir- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
Remplacement
Remplacement
# 002
MPN: 261718
DEMI-ROULEMENT DE BIELLE
-Rouge- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,92
depuis £10,92
# 002
MPN: 261718
DEMI-ROULEMENT DE BIELLE
-Rouge- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,92
depuis £10,92
# 002
MPN: 261719
DEMI-ROULEMENT DE BIELLE
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,92
depuis £10,92
Cette pièce remplace le numéro de pièce 244417
# 002
MPN: 261719
DEMI-ROULEMENT DE BIELLE
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,92
depuis £10,92
Cette pièce remplace le numéro de pièce 244417
# 002
MPN: 261720
DEMI-ROULEMENT DE BIELLE
-Noir- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921- -N'est plus fourni-
depuis £10,92
depuis £10,92
Cette pièce remplace le numéro de pièce 244418
# 002
MPN: 261720
DEMI-ROULEMENT DE BIELLE
-Noir- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922- -N'est plus fourni-
depuis £10,92
depuis £10,92
Cette pièce remplace le numéro de pièce 244418
# 002
MPN: 262987
DEMI-ROULEMENT DE BIELLE
-Rose- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 189848-
depuis £10,37
depuis £10,37
# 003
MPN: 282966
joint
depuis £2,65
depuis £2,65
# 004
MPN: 190981
Clé
depuis £0,57
depuis £0,57
# 005
MPN: 195307
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286832-
depuis £32,37
depuis £32,37
# 005
MPN: 195308
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286833-
depuis £15,29
depuis £15,29
# 005
MPN: 198910
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286834-
depuis £15,29
depuis £15,29
# 005
MPN: 271028
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £18,86
depuis £18,86
# 005
MPN: 271028
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £18,86
depuis £18,86
# 005
MPN: 271029
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £21,86
depuis £21,86
# 005
MPN: 271029
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £21,86
depuis £21,86
# 005
MPN: 271030
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £21,02
depuis £21,02
# 005
MPN: 271030
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £21,02
depuis £21,02
# 005
MPN: 286832
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £11,01
depuis £11,01
# 005
MPN: 286832
DEMI-ROULEMENT SUPÉRIEUR
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £11,01
depuis £11,01
# 005
MPN: 286833
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £9,69
depuis £9,69
# 005
MPN: 286833
DEMI-ROULEMENT SUPÉRIEUR
-Jaune- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £9,69
depuis £9,69
# 005
MPN: 286834
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £14,28
depuis £14,28
# 005
MPN: 286834
DEMI-ROULEMENT SUPÉRIEUR
-Vert- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £14,28
depuis £14,28
# 006
MPN: 200194
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286836-
depuis £17,92
depuis £17,92
# 006
MPN: 200195
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286837-
depuis £12,99
depuis £12,99
# 006
MPN: 200196
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour EU GS, UK- -N'est plus fourni- -Remplacé par 286838-
depuis £14,21
depuis £14,21
# 006
MPN: 271023
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £18,86
depuis £18,86
# 006
MPN: 271023
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £18,86
depuis £18,86
# 006
MPN: 271024
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £21,86
depuis £21,86
# 006
MPN: 271024
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £21,86
depuis £21,86
# 006
MPN: 271025
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £21,02
depuis £21,02
# 006
MPN: 271025
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour les USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £21,02
depuis £21,02
# 006
MPN: 286836
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,11
depuis £10,11
# 006
MPN: 286836
DEMI-ROULEMENT INFÉRIEUR
-Bleu- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,11
depuis £10,11
# 006
MPN: 286837
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £10,54
depuis £10,54
# 006
MPN: 286837
DEMI-ROULEMENT INFÉRIEUR
-Jaune- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £10,54
depuis £10,54
# 006
MPN: 286838
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £13,20
depuis £13,20
# 006
MPN: 286838
DEMI-ROULEMENT INFÉRIEUR
-Vert- -Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £13,20
depuis £13,20
# 007
MPN: 222874
CALE DE ROULEMENT DE VILEBREQUIN
-Pas pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £18,49
depuis £18,49
# 007
MPN: 222874
CALE DE ROULEMENT DE VILEBREQUIN
-Applicable pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £18,49
depuis £18,49
# 007
MPN: 261727
CALE DE ROULEMENT DE VILEBREQUIN
-Applicable pour EU GS, UK- -Applicable jusqu'au moteur n° 274921-
depuis £6,14
depuis £6,14
# 007
MPN: 261727
CALE DE ROULEMENT DE VILEBREQUIN
-Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 274922-
depuis £6,14
depuis £6,14
# 008
MPN: 281741
VOLANT MOTEUR
depuis £913,58
depuis £913,58
Cette pièce remplace le numéro de pièce 259578 - et 2 plus. Cliquez pour voir les détails
# 009
MPN: 229907
VIS DE FIXATION
-M10 X 1.25 X 41.5-
depuis £5,08
depuis £5,08
# 010
MPN: 267273
COMPL. BIELLE ET CAPUCHON
depuis £421,91
depuis £421,91
# 011
MPN: 254806
VIS
depuis £18,28
depuis £18,28
# 012
MPN: 224608
GOUPILLE D'ALIGNEMENT
depuis £2,10
depuis £2,10
# 013
MPN: 234871
BAGUE
depuis £10,37
depuis £10,37
# 014
MPN: 279217
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable jusqu'au moteur n° 341645- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 279218
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable jusqu'au moteur n° 341645- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 307658
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable jusqu'au moteur n° 341645- -Applicable après épuisement de 279217-
depuis £330,32
depuis £330,32
Cette pièce remplace le numéro de pièce 279217
# 014
MPN: 307659
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable jusqu'au moteur n° 341645- -Applicable après épuisement de 279218-
depuis £330,32
depuis £330,32
Cette pièce remplace le numéro de pièce 279218
# 014
MPN: 336105
COMPL. PISTON DE BANQUE DE CYLINDRES DROIT
-Applicable à partir du moteur n° 341646-
depuis £311,44
depuis £311,44
# 014
MPN: 336106
COMPL. PISTON, BANQUE DE CYLINDRES GAUCHE
-Applicable à partir du moteur n° 341646-
depuis £311,44
depuis £311,44
# 015
MPN: 287944
COMPL. JEU DE SEGMENTS DE PISTON
depuis £100,91
depuis £100,91
Cette pièce remplace le numéro de pièce 338894
# 016
MPN: 255232
GOUPILLE DE GOUGEON
-Applicable jusqu'à épuisement-
depuis £75,05
depuis £75,05
# 017
MPN: 255234
BAGUE D'ARRÊT
-Applicable jusqu'à épuisement-
depuis £33,17
depuis £33,17
# 018
MPN: 103877
PALIER
depuis £16,00
depuis £16,00
Cette pièce remplace le numéro de pièce 24940440
# 019
MPN: 176396
BOUCHON FILETÉ
depuis £2,88
depuis £2,88
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (USA) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (USA) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (USA) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (USA) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (USA) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (USA) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (USA) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (USA) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (USA) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (USA) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (USA) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (USA) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (USA) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (USA) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (USA) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (USA) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (USA) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (USA) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (USA) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (USA) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (USA) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (USA) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (USA) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (USA) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (USA) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (USA) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (USA) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (USA) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (USA) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (USA) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (USA) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (USA) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (USA) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (USA) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (USA) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (USA) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (USA) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (USA) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (USA) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (USA) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (USA) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (USA) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (USA) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (USA) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (USA) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (USA) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (USA) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (USA) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (USA) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (USA) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (USA) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (USA) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (USA) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (USA) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (USA) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (USA) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (USA) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (USA) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (USA) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (USA) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (USA) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (USA) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (USA) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (USA) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (USA) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (USA) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (USA) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (USA) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (USA) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (USA) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (USA) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (USA) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (USA) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (USA) CARTER SCHÉMA DES PIÈCES")
