0006 - SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT

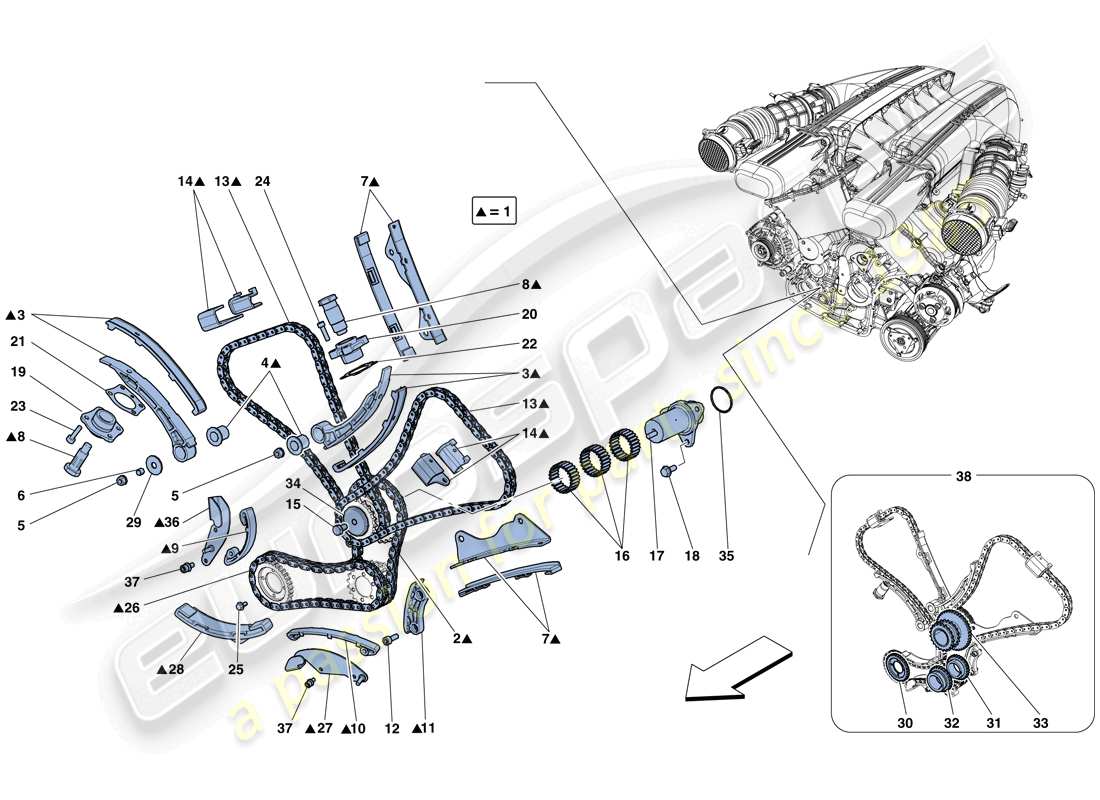

Ferrari F12 Berlinetta (USA) TIMING SYSTEM - DRIVE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
290129
SYSTÈME DE DISTRIBUTION DES SOUPAPES ET D'ENTRAÎNEMENT DE LA POMPE
-N'est plus fourni- -Remplacé par 295389-
Remplacement
Remplacement
#
001
MPN:
295389
SYSTÈME DE DISTRIBUTION DES SOUPAPES ET D'ENTRAÎNEMENT DE LA POMPE
-Applicable jusqu'au moteur n° 238179- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 290129
#
001
MPN:
299456
SYSTÈME DE DISTRIBUTION DES SOUPAPES ET D'ENTRAÎNEMENT DE LA POMPE
-Applicable à partir du moteur n° 238180- -Applicable après épuisement de 295389- -Applicable jusqu'à épuisement-
depuis
£1 150,50
depuis
£1 150,50
Cette pièce remplace le numéro de pièce 295389
#
001
MPN:
312630
SYSTÈME DE DISTRIBUTION DES SOUPAPES ET D'ENTRAÎNEMENT DE LA POMPE
-Applicable après épuisement de 299456- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
001
MPN:
315599
SYSTÈME DE DISTRIBUTION DES SOUPAPES ET D'ENTRAÎNEMENT DE LA POMPE
-Applicable après épuisement de 312630-
depuis
£940,15
depuis
£940,15
Cette pièce remplace le numéro de pièce 312630
#
002
MPN:
265105
CHAÎNE
-N'est plus fourni- -Remplacé par 295376-
Remplacement
Remplacement
#
002
MPN:
295376
CHAÎNE
-Applicable jusqu'au moteur n° 238179- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 265105
#
002
MPN:
295397
CHAÎNE
-Applicable à partir du moteur n° 238180- -Applicable après épuisement de 295376- -N'est plus fourni- -Remplacé par 312629-
depuis
£561,63
depuis
£561,63
Cette pièce remplace le numéro de pièce 295376
#
002
MPN:
312629
CHAÎNE
depuis
£258,02
depuis
£258,02
#
003
MPN:
260614
CHAUSSURE MOBILE
depuis
£224,68
depuis
£224,68
#
004
MPN:
175303
BAGUE
depuis
£13,60
depuis
£13,60
#
005
MPN:
177778
NOIX
depuis
£0,75
depuis
£0,75
Cette pièce remplace le numéro de pièce 133215
- et 1 plus. Cliquez pour voir les détails
#
006
MPN:
183929
BAGUE
depuis
£4,07
depuis
£4,07
#
007
MPN:
198034
CHAUSSURE FIXE
depuis
£38,99
depuis
£38,99
#
008
MPN:
267099
TENDEUR DE CHAÎNE HYDRAULIQUE
depuis
£62,75
depuis
£62,75
#
009
MPN:
257626
CHAUSSURE
depuis
£42,07
depuis
£42,07
#
010
MPN:
272014
CHAUSSURE
depuis
£39,47
depuis
£39,47
Cette pièce remplace la pièce numéro 249904 que nous avons en stock
#
011
MPN:
265178
CHAUSSURE FIXE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
011
MPN:
309750
CHAUSSURE FIXE
-Applicable après épuisement de 265178-
depuis
£41,06
depuis
£41,06
Cette pièce remplace le numéro de pièce 265178
#
012
MPN:
282395
VIS
-M6 X 20-
depuis
£0,47
depuis
£0,47
#
013
MPN:
254263
CHAÎNE
depuis
£57,81
depuis
£57,81
#
014
MPN:
239566
CHAUSSURE FIXE
depuis
£25,83
depuis
£25,83
#
015
MPN:
16043124
VIS
-M8 X 14-
depuis
£0,26
depuis
£0,26
Cette pièce remplace la pièce numéro 16043121 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
016
MPN:
187742
CAGE À ROULEMENTS À ROULEAUX
depuis
£5,90
depuis
£5,90
#
017
MPN:
289896
MONTAGE
depuis
£104,46
depuis
£104,46
#
018
MPN:
181336
VIS
-M6 X 16-
depuis
£1,77
depuis
£1,77
#
019
MPN:
268314
BAGUE
depuis
£28,74
depuis
£28,74
#
020
MPN:
252512
BAGUE
depuis
£52,42
depuis
£52,42
#
021
MPN:
267198
joint
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
021
MPN:
317023
joint
-Applicable après épuisement de 267198-
depuis
£5,61
depuis
£5,61
Cette pièce remplace le numéro de pièce 267198
#
022
MPN:
250055
joint
-N'est plus fourni- -Remplacé par 317022-
Remplacement
Remplacement
#
022
MPN:
317022
joint
depuis
£1,79
depuis
£1,79
Cette pièce remplace le numéro de pièce 250055
#
023
MPN:
181336
VIS
-M6 X 16-
depuis
£1,77
depuis
£1,77
#
024
MPN:
231617
VIS
-M6 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433124
#
025
MPN:
186668
VIS
-M5 X 12-
depuis
£7,10
depuis
£7,10
#
026
MPN:
271880
CHAÎNE
depuis
£40,84
depuis
£40,84
#
027
MPN:
265712
MONTAGE
depuis
£187,20
depuis
£187,20
#
028
MPN:
277283
CHAUSSURE FIXE
depuis
£187,20
depuis
£187,20
#
029
MPN:
175306
ÉPAULE
depuis
£2,08
depuis
£2,08
#
030
MPN:
288731
ENGRENAGE D'ENTRAÎNEMENT DE POMPE
depuis
£96,59
depuis
£96,59
#
031
MPN:
286226
ENGRENAGE DE VILEBREQUIN
-Z. 26- -Interne- -Applicable jusqu'au moteur n° 205308- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
031
MPN:
299590
ENGRENAGE DE VILEBREQUIN
-Z. 26- -Interne- -Applicable à partir du moteur n° 205309- -Applicable après épuisement de 286226-
depuis
£151,26
depuis
£151,26
Cette pièce remplace le numéro de pièce 286226
#
032
MPN:
286227
ENGRENAGE DE VILEBREQUIN
-Z. 26- -Externe- -N'est plus fourni- -Remplacé par 301217-
Remplacement
Remplacement
#
032
MPN:
301217
ENGRENAGE DE VILEBREQUIN
-Z. 26- -Externe-
depuis
£104,08
depuis
£104,08
Cette pièce remplace le numéro de pièce 286227
#
033
MPN:
286228
ENGRENAGE D'ENTRAÎNEMENT
-Applicable jusqu'au moteur n° 205308- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
033
MPN:
299589
ENGRENAGE D'ENTRAÎNEMENT
-Applicable à partir du moteur n° 205309- -Applicable après épuisement de 286228-
depuis
£247,87
depuis
£247,87
Cette pièce remplace le numéro de pièce 286228
#
034
MPN:
194262
ÉPAULE
depuis
£10,83
depuis
£10,83
#
035
MPN:
154191
joint
depuis
£0,68
depuis
£0,68
#
036
MPN:
265180
MONTAGE
depuis
£39,92
depuis
£39,92
#
037
MPN:
282392
VIS
-M6 X 14-
depuis
£0,47
depuis
£0,47
#
038
MPN:
290130
PIGNONS DE DISTRIBUTION DE SOUPAPE
-Applicable jusqu'au moteur n° 231894- -N'est plus fourni-
Remplacement
Remplacement
#
038
MPN:
301584
PIGNONS DE DISTRIBUTION DE SOUPAPE
-Applicable à partir du moteur n° 231895- -N'est plus fourni-
Cette pièce remplace le numéro de pièce 290130
