0009 - Système d'air secondaire

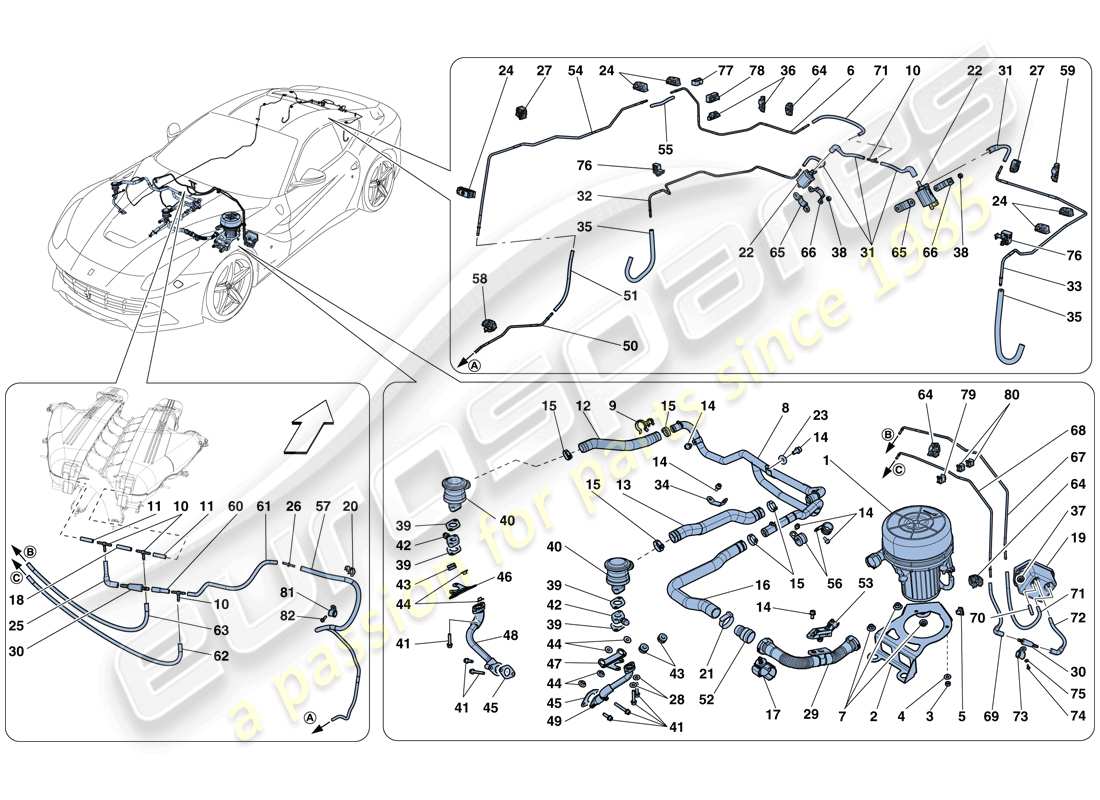

Ferrari F12 Berlinetta (USA) SECONDARY AIR SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
247795
POMPE DU SYSTÈME D'AIR SECONDAIRE
-Applicable à partir du Ass. Non : 108753-
depuis
£227,49
depuis
£227,49
#
002
MPN:
272314
SUPPORT DE MONTAGE DE POMPE
-Applicable à partir du Ass. Non : 108753-
depuis
£25,29
depuis
£25,29
#
003
MPN:
15896214
NOIX
-Applicable à partir du Ass. Non : 108753-
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 15896211
#
004
MPN:
11194674
Rondelle
-Applicable à partir du Ass. Non : 108753-
depuis
£0,53
depuis
£0,53
#
005
MPN:
253769
AGRAFE
-Applicable à partir du Ass. Non : 108753-
depuis
£0,47
depuis
£0,47
#
006
MPN:
293314
TUYAU RIGIDE
-Applicable à partir du Ass. Non : 108753-
depuis
£19,47
depuis
£19,47
Cette pièce remplace le numéro de pièce 284630
- et 2 plus. Cliquez pour voir les détails
#
007
MPN:
14039614
NOIX
-Applicable à partir du Ass. Non : 108753-
depuis
£0,53
depuis
£0,53
#
008
MPN:
289538
TUYAU EN ALUMINIUM
-Applicable à partir du Ass. Non : 108753-
depuis
£96,34
depuis
£96,34
#
009
MPN:
215294
AGRAFE
-Applicable à partir du Ass. Non : 108753-
Remplacement
Remplacement
#
010
MPN:
257691
TROIS FAÇONS
-Applicable à partir du Ass. Non : 108753-
depuis
£0,80
depuis
£0,80
Cette pièce remplace le numéro de pièce 275374
#
011
MPN:
122759
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. Non : 108753-
depuis
£3,84
depuis
£3,84
#
012
MPN:
279862
TUYAU DE RACCORD DROIT
-Applicable à partir du Ass. Non : 108753-
depuis
£32,03
depuis
£32,03
#
013
MPN:
274855
TUYAU DE RACCORD GAUCHE
-Applicable à partir du Ass. Non : 108753-
depuis
£34,20
depuis
£34,20
#
014
MPN:
233600
VIS
-M6 X 12- - Applicable à partir du Ass. N ° 3}
depuis
£0,52
depuis
£0,52
#
015
MPN:
13128970
COLLIER
-Applicable à partir du Ass. Non : 108753-
depuis
£0,86
depuis
£0,86
#
016
MPN:
279692
RACCORD DE TUYAU DU SYSTÈME D'AIR SECONDAIRE CÔTÉ MOTEUR
-Applicable à partir du Ass. Non : 108753-
depuis
£171,92
depuis
£171,92
#
017
MPN:
82051100
AGRAFE
-Applicable à partir du Ass. Non : 108753-
depuis
£0,57
depuis
£0,57
Cette pièce remplace le numéro de pièce 245834
#
018
MPN:
170530
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. Non : 108753-
depuis
£2,93
depuis
£2,93
#
019
MPN:
198339
RÉSERVOIR ACCUMULATEUR À VIDE
-Applicable à partir du Ass. Non : 108753-
depuis
£15,19
depuis
£15,19
#
020
MPN:
215294
AGRAFE
-Applicable à partir du Ass. Non : 108753-
Remplacement
Remplacement
#
021
MPN:
10860370
PINCE DE JUBILÉ
-Applicable à partir du Ass. N° 108753- -Applicable jusqu'à épuisement-
depuis
£0,93
depuis
£0,93
Cette pièce remplace le numéro de pièce 13127770
#
021
MPN:
262111
COLLIER
-Applicable à partir du Cul. N° 108753- - Applicable après épuisement de 10860370-
depuis
£0,93
depuis
£0,93
Cette pièce remplace le numéro de pièce 13127770
#
022
MPN:
178309
ÉLECTROVANNE
-Applicable à partir du Ass. Non : 108753-
depuis
£30,59
depuis
£30,59
#
023
MPN:
12643724
Rondelle
-Applicable à partir du Ass. Non : 108753-
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 109684
- et 3 plus. Cliquez pour voir les détails
#
024
MPN:
280281
AGRAFE
-2 compartiments- -Applicable à partir de Ass. Non. 108753-
depuis
£0,75
depuis
£0,75
#
024
MPN:
294206
AGRAFE
-2 compartiments- -Applicable à partir de Ass. Non. 108753-
depuis
£2,90
depuis
£2,90
#
025
MPN:
295302
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. N° 108753- -N'est plus fourni- -Remplacé par 295677-
Remplacement
Remplacement
#
025
MPN:
295677
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. Non : 108753-
depuis
£6,51
depuis
£6,51
Cette pièce remplace le numéro de pièce 295302
- et 1 plus. Cliquez pour voir les détails
#
026
MPN:
199696
CONNECTEUR
-Applicable à partir du Ass. Non : 108753-
depuis
£5,91
depuis
£5,91
#
027
MPN:
234284
AGRAFE
Compartiment -1- -Applicable à partir d'Ass. Non. 108753-
depuis
£0,53
depuis
£0,53
#
028
MPN:
12601274
Rondelle
-D. 6.40-12 X 0.5- - Applicable à partir du Ass. Numéro 4}
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
029
MPN:
288959
TUYAU DU SYSTÈME D'AIR SECONDAIRE AVEC SUPPORT DE CAPTEUR
-Applicable à partir du Ass. Non : 108753-
depuis
£52,85
depuis
£52,85
#
030
MPN:
295349
SOUPAPE DE RETENUE À VIDE
-Applicable à partir du Ass. Non : 108753-
depuis
£13,77
depuis
£13,77
#
031
MPN:
294268
TUYAU EN CAOUTCHOUC
-Applicable à partir du Cul. N° 108753- - Applicable après épuisement de 295301-
depuis
£5,90
depuis
£5,90
Cette pièce remplace le numéro de pièce 294216
- et 7 plus. Cliquez pour voir les détails
#
031
MPN:
295301
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. N° 108753- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
032
MPN:
281020
TUYAU RIGIDE DROIT
-Applicable à partir du Ass. Non : 108753-
depuis
£17,06
depuis
£17,06
#
033
MPN:
269073
TUYAU RIGIDE GAUCHE
-Applicable à partir du Ass. Non : 108753-
depuis
£16,66
depuis
£16,66
#
034
MPN:
289882
SUPPORT DE MONTAGE DE TUYAU
-Applicable à partir du Ass. Non : 108753-
depuis
£4,97
depuis
£4,97
#

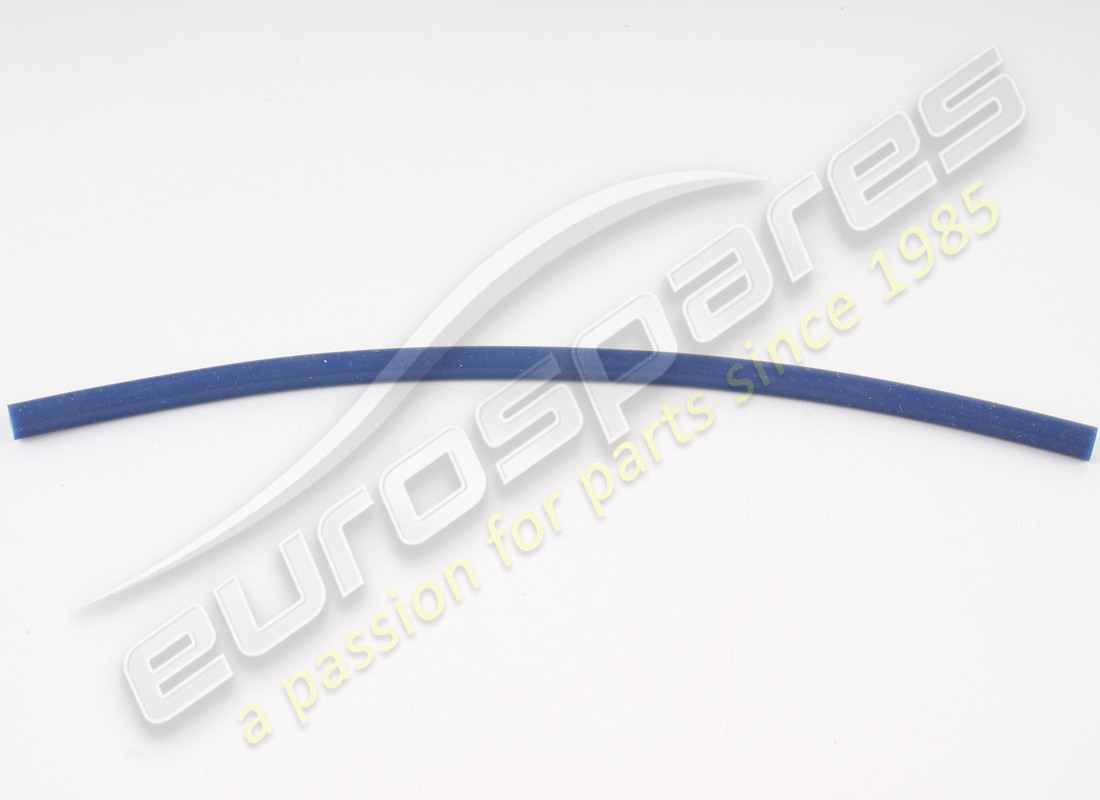

035
MPN:
168069
TUYAU EN CAOUTCHOUC
-D. 3-11.5 X 250- - Applicable à partir du Ass. N° 108753- -N'est plus fourni- -Remplacé par 339752-
depuis
£14,92
depuis
£14,92
#
035
MPN:
339752
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 250- - Applicable à partir du Ass. Numéro 4}
depuis
£7,71
depuis
£7,71
#
036
MPN:
190409
AGRAFE
-Applicable à partir du Ass. Non : 108753-
depuis
£3,24
depuis
£3,24
#
037
MPN:
14039614
NOIX
-Applicable à partir du Ass. Non : 108753-
depuis
£0,53
depuis
£0,53
#
038
MPN:
11566227
VIS
-M5 X 14- - Applicable à partir du Ass. N° 108753- -N'est plus fourni- -Remplacé par 14059111-
depuis
£0,66
depuis
£0,66
#
038
MPN:
14059111
NOIX
-M5- - Applicable à partir du Ass. Non. 108753-
depuis
£0,47
depuis
£0,47
#
039
MPN:
186781
joint
-Applicable à partir du Ass. Non : 108753-
depuis
£2,89
depuis
£2,89
#
040
MPN:
284235
SOUPAPE DU SYSTÈME D'AIR SECONDAIRE
-Applicable à partir du Ass. Non : 108753-
depuis
£75,67
depuis
£75,67
#
041
MPN:
10902824
VIS
-Applicable à partir du Ass. Non : 108753-
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
#
041
MPN:
231618
VIS
-M6 X 20- - Applicable à partir du Ass. N ° 3}
depuis
£0,53
depuis
£0,53
#
041
MPN:
231623
VIS
-M6 X 40- - Applicable à partir du Ass. N ° 3}
depuis
£0,53
depuis
£0,53
#
042
MPN:
264020
ENSEMBLE D'ESPACEUR
-Côté RH- -Applicable à partir de Ass. Non : 108753-
depuis
£20,16
depuis
£20,16
Cette pièce remplace le numéro de pièce 252813
- et 2 plus. Cliquez pour voir les détails
#
042
MPN:
286011
ENSEMBLE D'ESPACEUR
-Côté gauche- -Applicable à partir d'Ass. Non : 108753-
depuis
£13,88
depuis
£13,88
#
043
MPN:
177576
ŒILLET
-Applicable à partir du Ass. Non : 108753-
depuis
£1,40
depuis
£1,40
#
044
MPN:
183898
DOUILLE À BRIDE
-Applicable à partir du Ass. Non : 108753-
depuis
£1,88
depuis
£1,88
#
045
MPN:
202980
joint
-Applicable à partir du Ass. Non : 108753-
depuis
£1,66
depuis
£1,66
#
046
MPN:
258254
SUPPORT DE FIXATION DE VALVE DROIT
-Applicable à partir du Ass. Non : 108753-
depuis
£3,81
depuis
£3,81
#
047
MPN:
258252
SUPPORT DE FIXATION DE SOUPAPE GAUCHE
-Applicable à partir du Ass. Non : 108753-
depuis
£3,81
depuis
£3,81
#
048
MPN:
256598
TUYAU DE LA SOUPAPE D'AIR À LA TÊTE DROITE
-Applicable à partir du Ass. Non : 108753-
depuis
£90,31
depuis
£90,31
#
049
MPN:
256596
TUYAU DE LA SOUPAPE D'AIR À LA TÊTE GAUCHE
-Applicable à partir du Ass. Non : 108753-
depuis
£88,91
depuis
£88,91
#
050
MPN:
284631
TUYAU DE CONTRÔLE DES ÉMISSIONS
-Applicable à partir du Ass. Non : 108753-
depuis
£41,22
depuis
£41,22
#
051
MPN:
264088
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 185- - Applicable à partir du Ass. Numéro 4}
depuis
£2,77
depuis
£2,77
#
052
MPN:
267093
Couplage
-Applicable à partir du Ass. Non : 108753-
depuis
£8,02
depuis
£8,02
#
053
MPN:
282849
CAPTEUR DE PRESSION
-Applicable à partir du Ass. Non : 108753-
